Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26152193 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 20836716 |
| Paketgewicht | 15 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

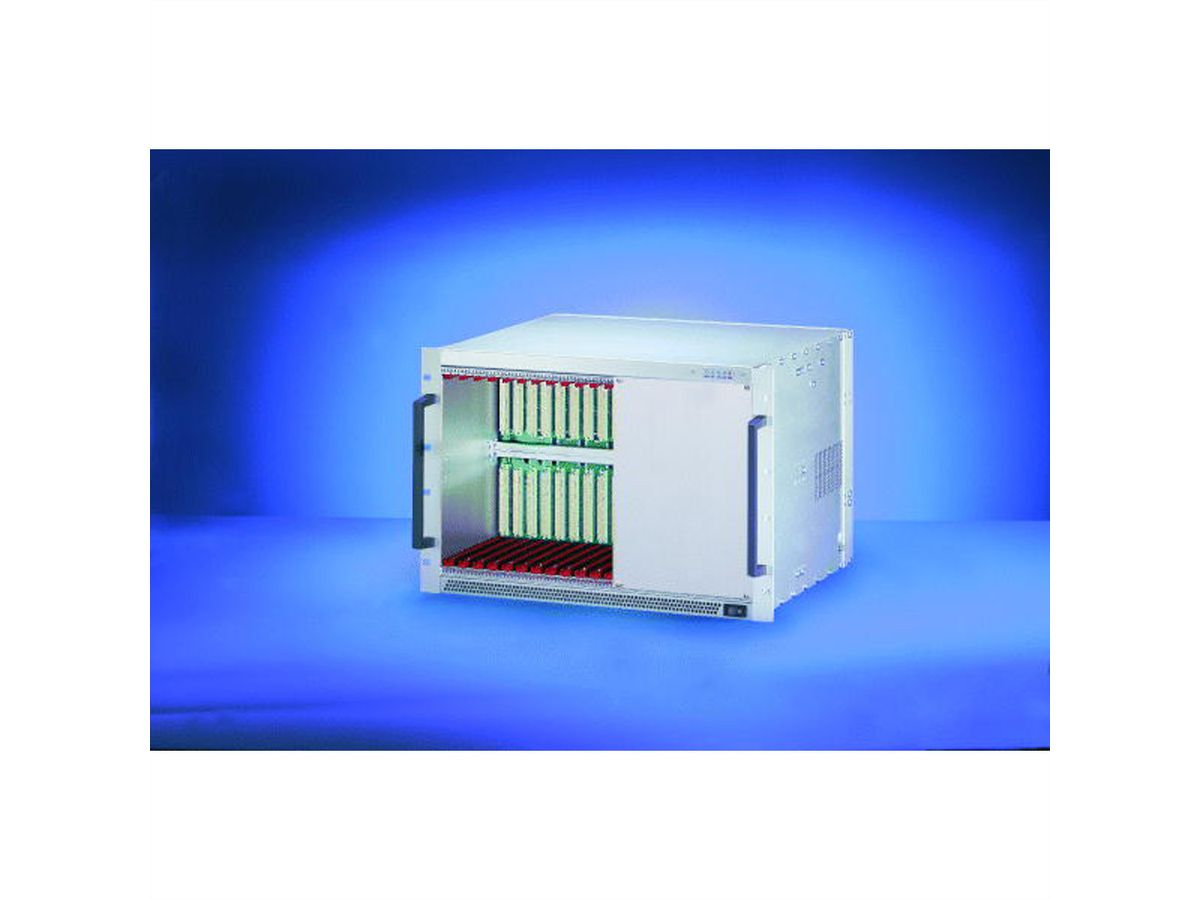

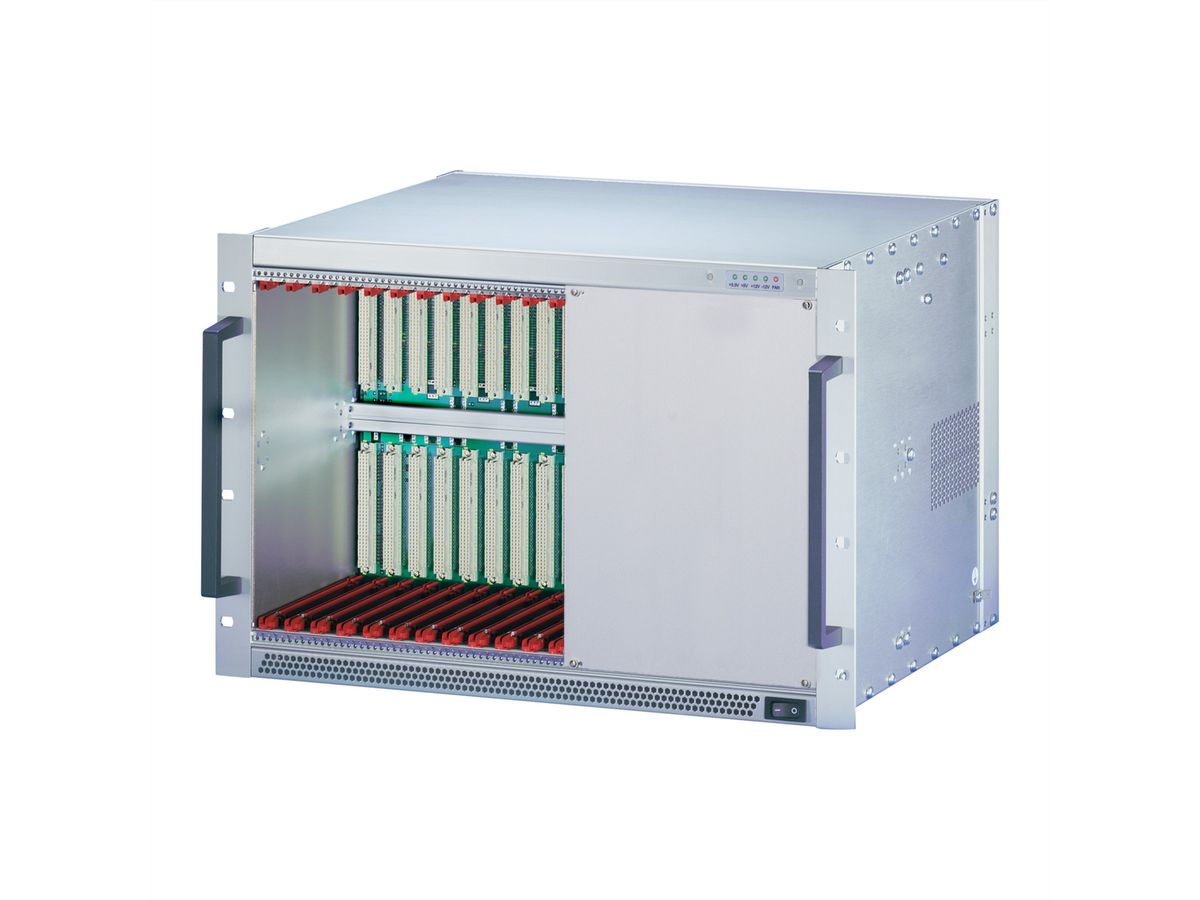

SUBR VME 7U (1/2+6+1/2)12SL
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite: 6 HE, 12 TE, 80 mm tief; für Transition Module - Backplane VME12 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 444 W (400 W bei < 180 VAC) - Entwärmung mit drei Lüfter von vorne nach hinten; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | VME PRO Systeme |
| Höheneinheiten | 7 HE |
| Höhe | 310.35 mm |
| Tiefe | 355 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 15 kg |

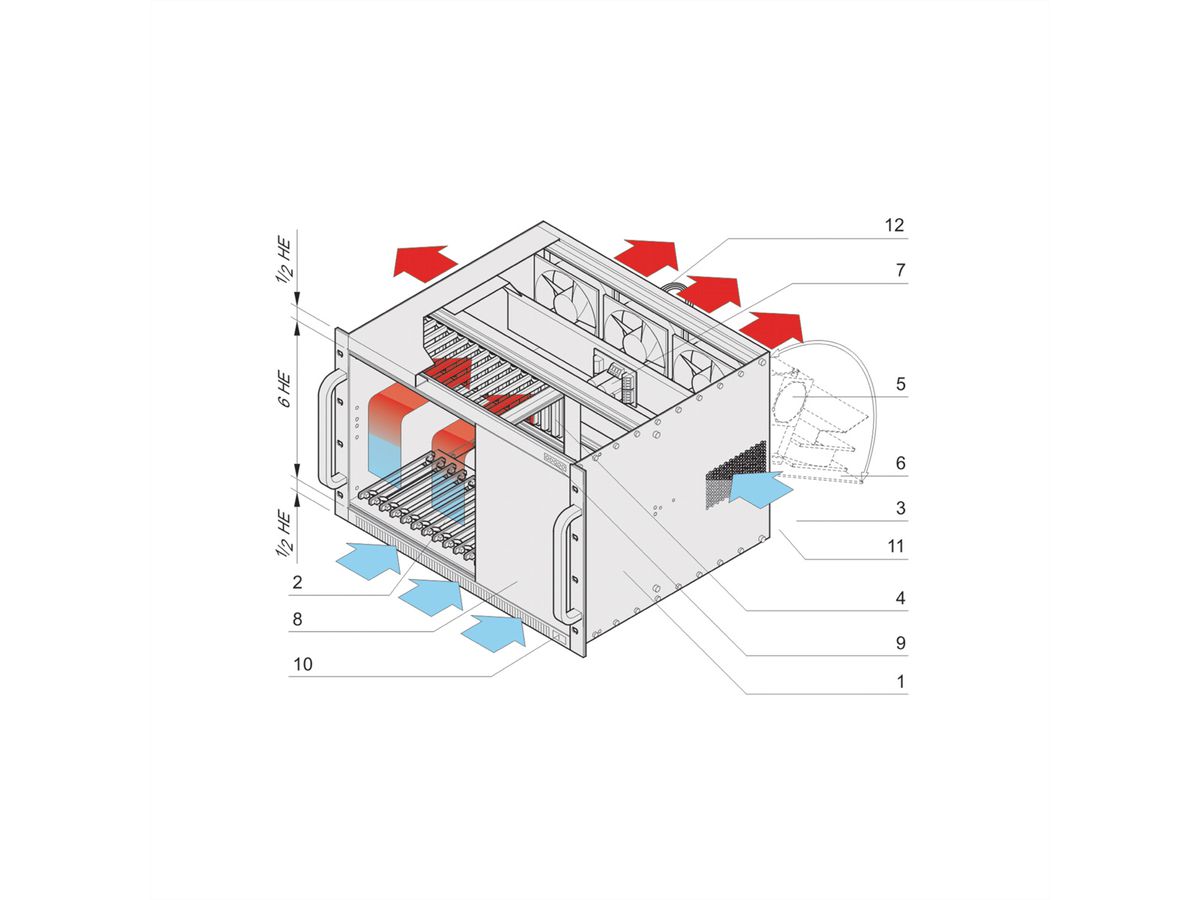

| Pos.1 (1x): | Geschirmter 19"-Einschub, Al; 19"-Winkel, geschlossenes Deck-, Bodenblech (RAL 9006); Frontgriffe (RAL 7016) |
|---|---|
| Pos.2 (12x): | Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau, (6 HE, 160 mm tief) |
| Pos.3 (3x): | Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau von Transition Module, (6 HE, 80 mm tief); mit EMV-Frontplatte 6 HE / 12 TE abgedeckt |
| Pos.4 (1x): | Backplane VME für 6 HE Karten, 12 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-072) |
| Pos.5 (1x): | Netzgerät, Open Frame; 444 W (400 W bei < 180 VAC; Bestell-Nr. 11098-267) |
| Pos.6 (3x): | Lüfter; Rückwand aufklappbar, 5 HE, 84 TE; temperaturabhängige Drehzahlgeregelung |
| Pos.7 (1x): | Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021) |
| Pos.8 (1x): | Frontplatte 6 HE, 36 TE |
| Pos.9 (1x): | Anzeigemodul |
| Pos.10 (1x): | Netzschalter |
| Pos.11 (1x): | AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung |
| Pos.12 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
