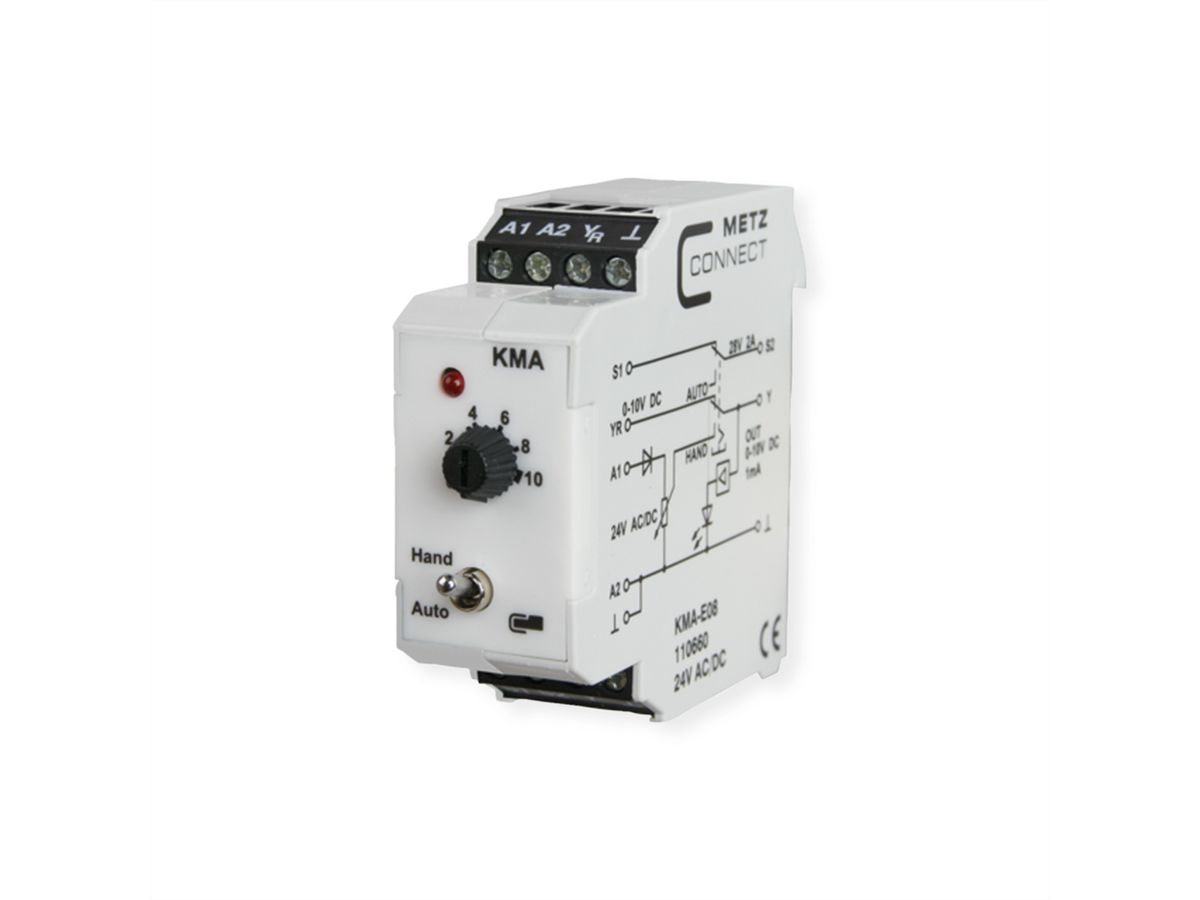

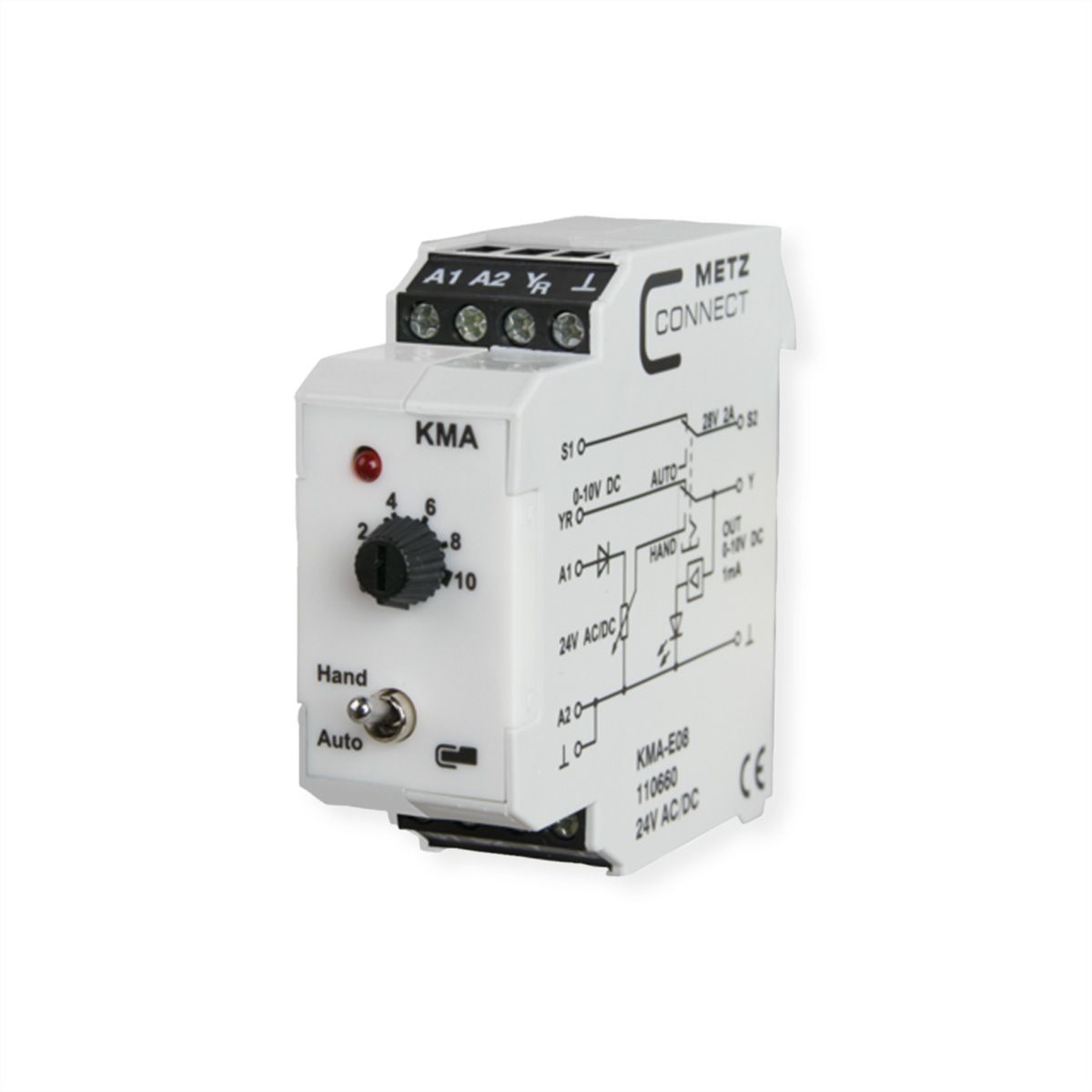

Beschreibung

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw.

Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (HAND, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Schalterstellung HAND: Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

• Sollwertgeber
• Handbedienebene mit Rückmeldung
• LED Helligkeit proportional zur Stellgröße

Spezifikationen

Hersteller	METZ CONNECT
Produktgruppe	Gebäudeautomation
Produkttyp	Schnittstellenmodule
Farbe	mehrfarbig
Schutzart (IP Code)	IP40 IP20
Betriebstemperatur min.	-10 °C
Betriebstemperatur max.	50 °C
Höhe	7.1 cm
Breite	6.2 cm
Tiefe	11.7 cm
Gewicht	43 g
Verpackungshöhe	30 mm
Verpackungsbreite	70 mm
Verpackungstiefe	80 mm
Paketgewicht	0.046 kg

Downloads

Hersteller-Datenblatt - Deutsch (2,8 MB)

Download

Hersteller-Datenblatt - English (2,5 MB)

Download
