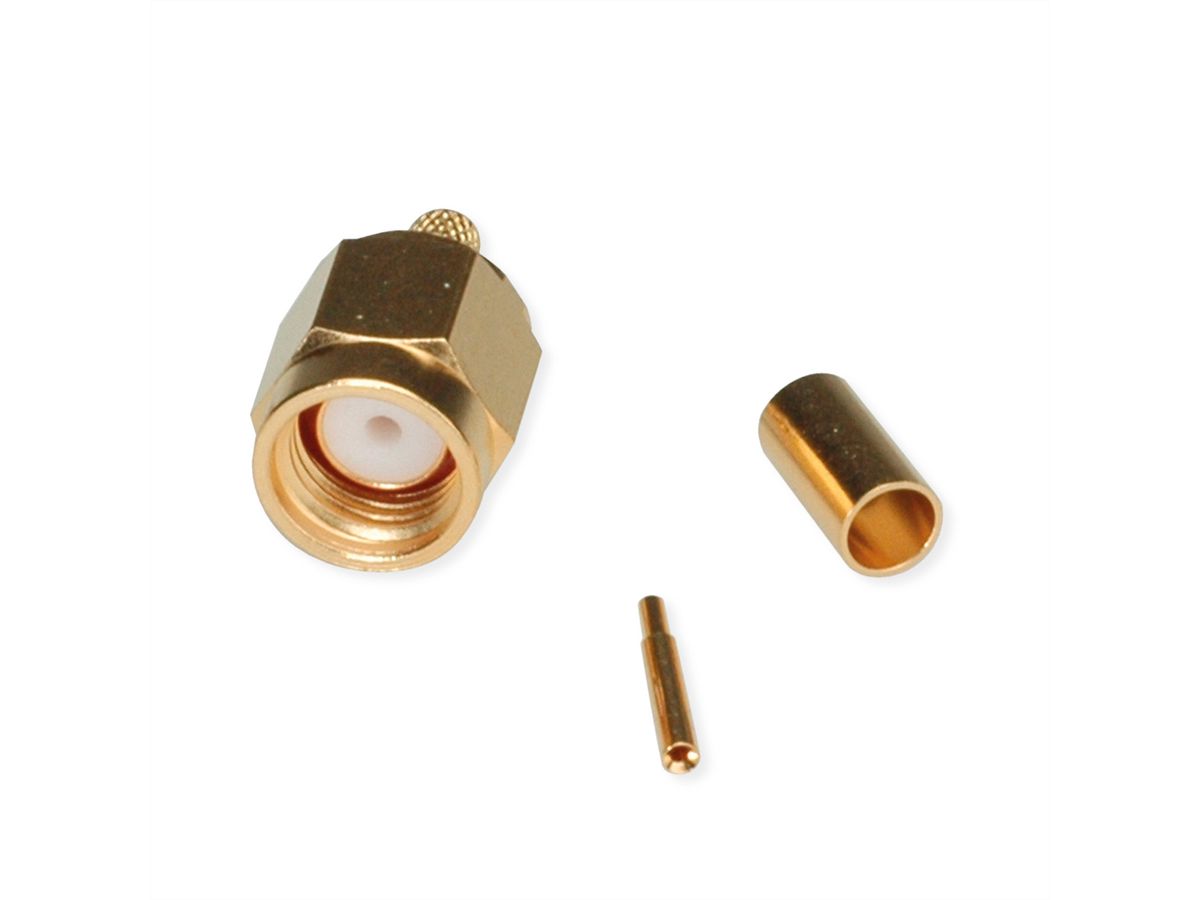

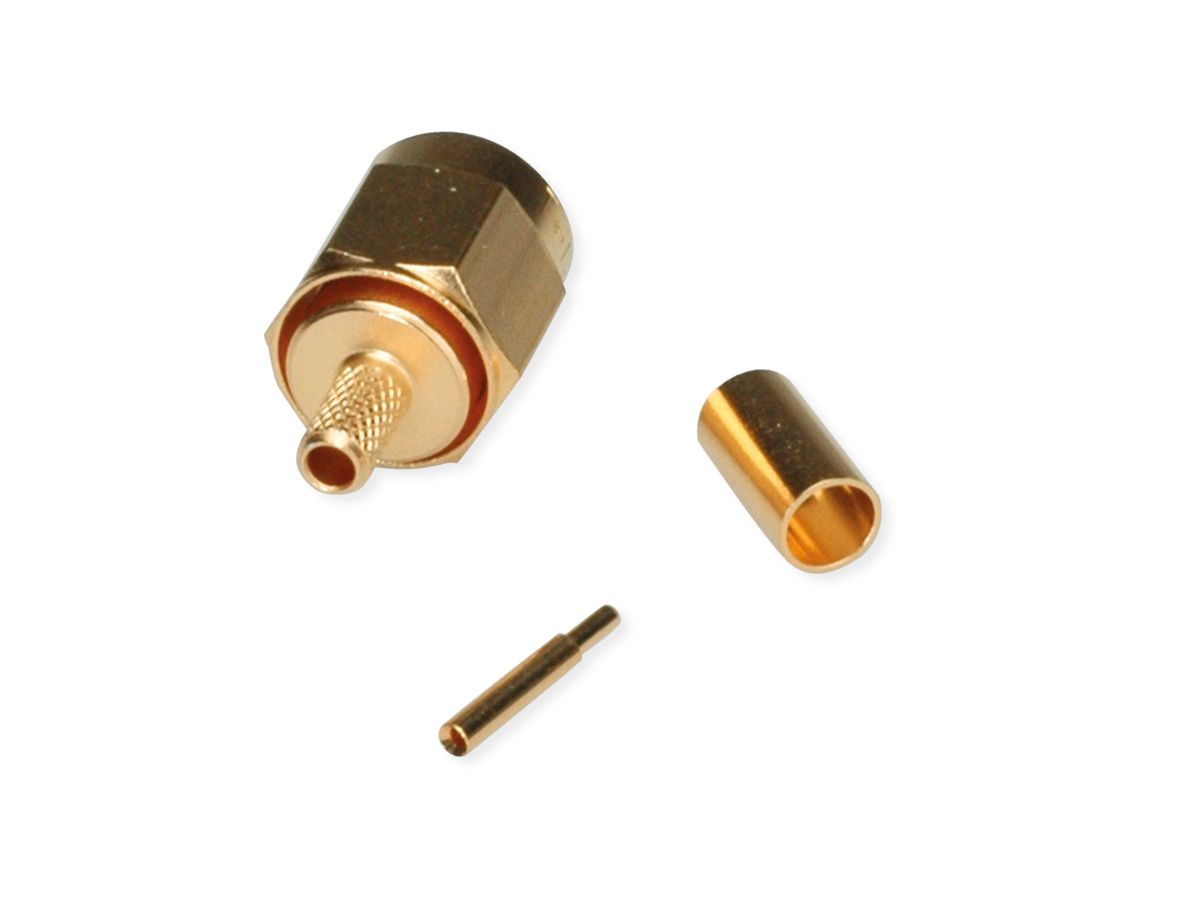

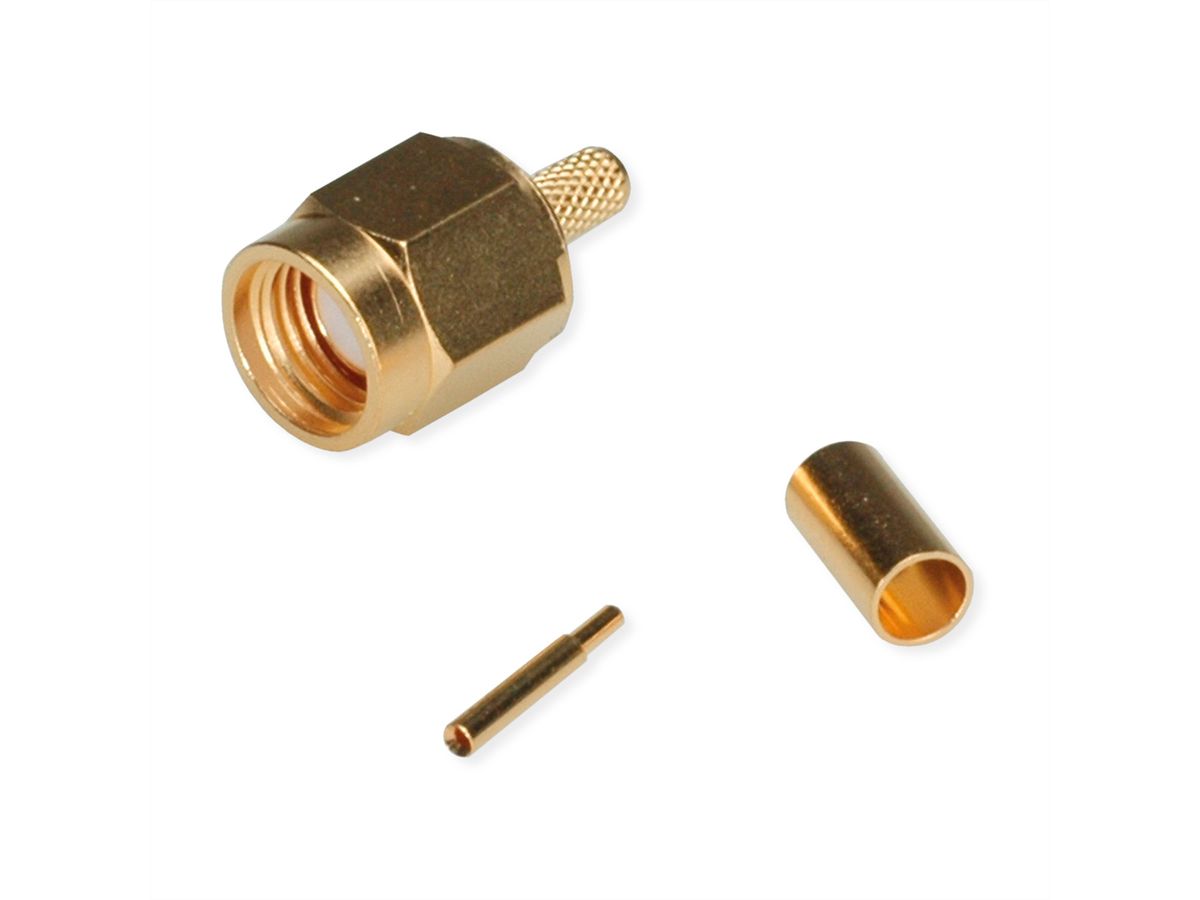

TELEGÄRTNER SMA-Crimpstecker für RG-316/U vergoldet Löt-/Crimpanschluss

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	21170443
Marke / Hersteller	TELEGÄRTNER
Herst.-Art.-Nr.	100024595
EAN	4018359119553

Beschreibung

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68.

Lebensdauer (Steckungen) ≥ 500
Empfohlenes Kupplungsdrehmoment 79 - 113 Ncm
Werkstoff: Federnde Kontaktteile CuBe2
Werkstoff: Crimprohr Cu
Werkstoff: Fächerscheibe CuSn6
Werkstoff: Isolierteile PTFE
Werkstoff: Dichtungen MVQ
Oberfläche: Innenleiter Cu1Ni2Au1.27
Oberfläche Außenleiter: Gold (Standard; Endziffer ...1) NiPAu
Oberfläche Außenleiter: MIL Gold (Endziffer ...2) Cu1Ni2Au1.27
Oberfläche Außenleiter: Edelstahl (MIL-Ausführung; Endziffer ...6) passiviert
Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7) SnPb8
Oberfläche Außenleiter: Telealloy (Endziffer ...8) CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen)
Oberfläche Außenleiter: Nickel (Endziffer ...9) Cu2Ni5
Oberfläche sonstiger Metallteile: Gold (Standard; Endziffer ...1) Cu2Ni5Au0.2
Oberfläche sonstiger Metallteile: MIL Gold (Endziffer ...2) Cu1Ni2Au0.8
Oberfläche sonstiger Metallteile: Edelstahl (MIL-Ausführung; Endziffer ...6) passiviert
Oberfläche sonstiger Metallteile: Telealloy (Endziffer ...8) CuSnZn3
Oberfläche sonstiger Metallteile: Nickel (Endziffer ...9) Cu2Ni5

Wellenwiderstand 50 Ω
Spannungsfestigkeit 1 kV/50 Hz
Betriebsspannung ≤ 335 V/50 Hz
Durchgangswiderstand Innenleiter ≤ 3 mΩ
Durchgangswiderstand Außenleiter ≤ 2 mΩ
Isolationswiderstand ≥ 5 GΩ
Frequenzbereich für flexible Kabel bis 12,4 GHz
Frequenzbereich für Festmantelkabel bis (Gerade Ausführung) 18 GHz
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 1 GHz ≥ 28,50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 2 GHz ≥ 27,50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 4 GHz ≥ 26,00 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 6 GHz ≥ 24,90 dB

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Stecker/Kabelbinder
Produkttyp	Koaxialstecker
Farbe	silberfarben
Anzahl Ports	1
Steckrichtung	gerade
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0 kg

Downloads

Hersteller-Datenblatt - English (42,0 KB)

Download

Die Produkte der Marke TELEGÄRTNER stehen für professionelle Verbindungstechnik.

Mehr über TELEGÄRTNER
