Beschreibung

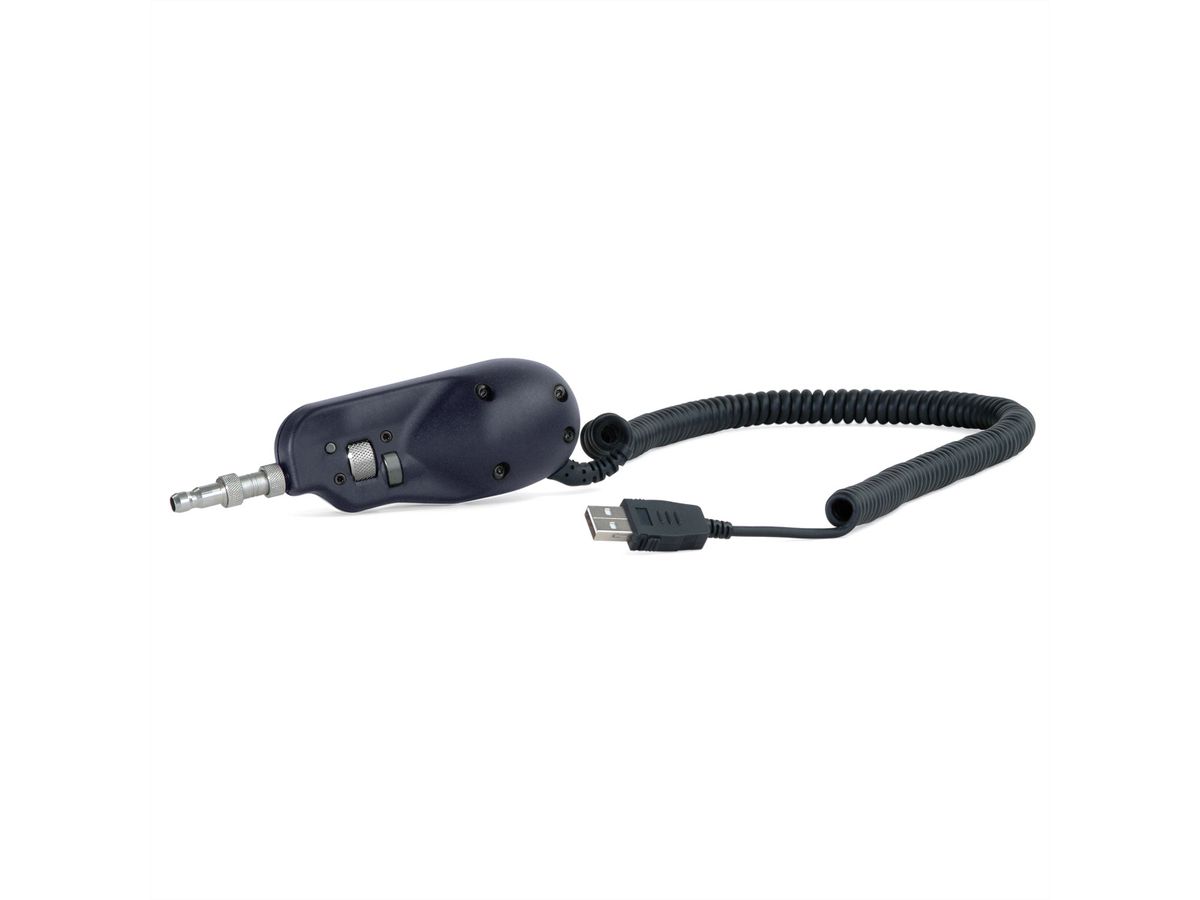

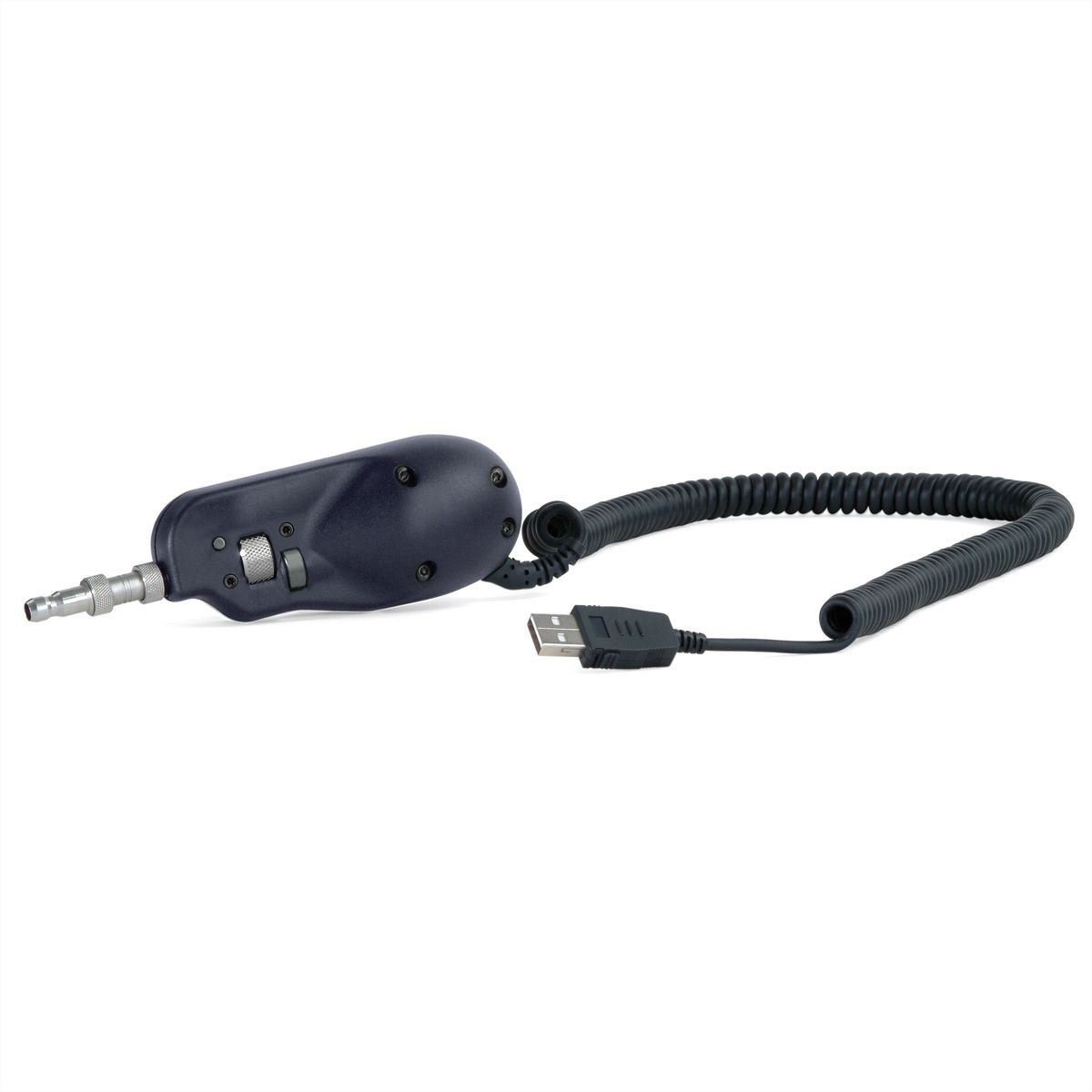

Digitales Glasfasermikroskop zur Überprüfung der Steckerendflächen

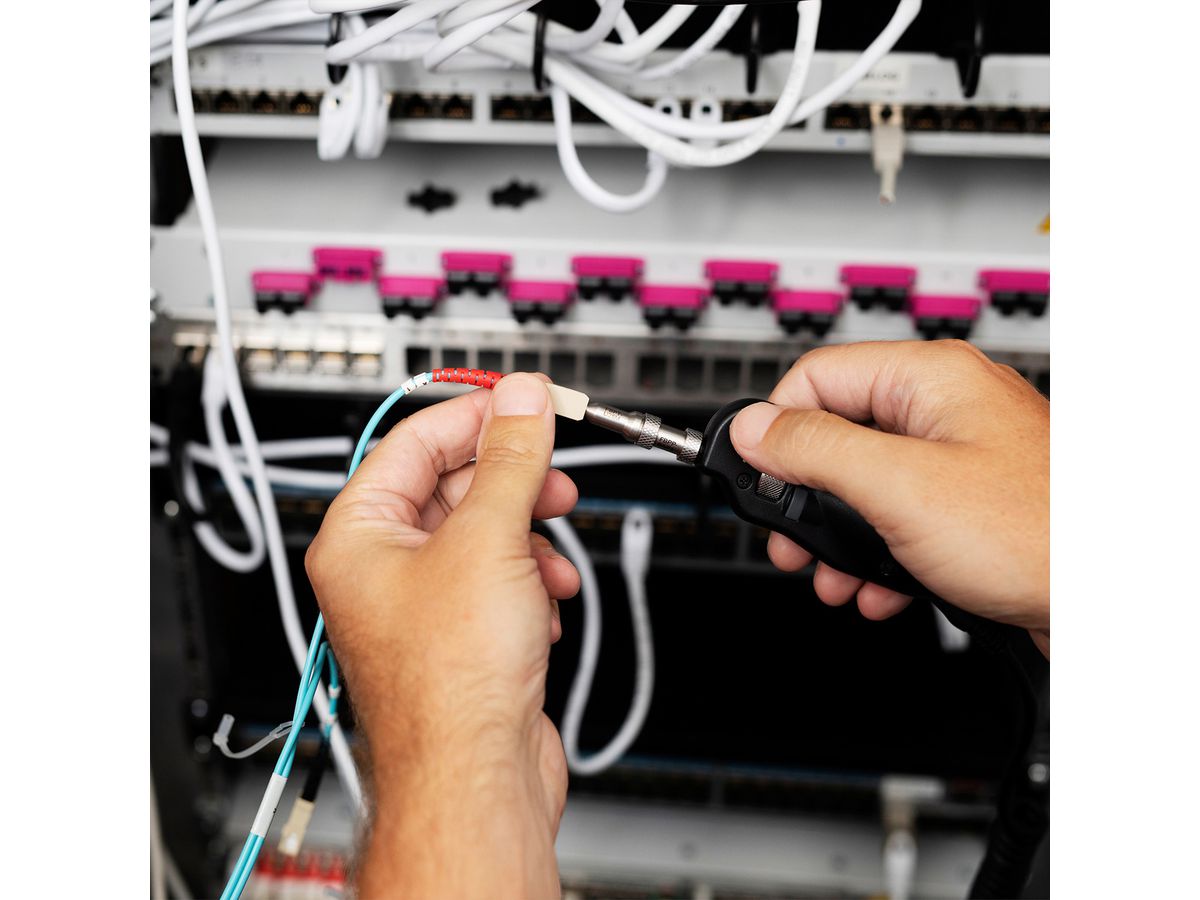

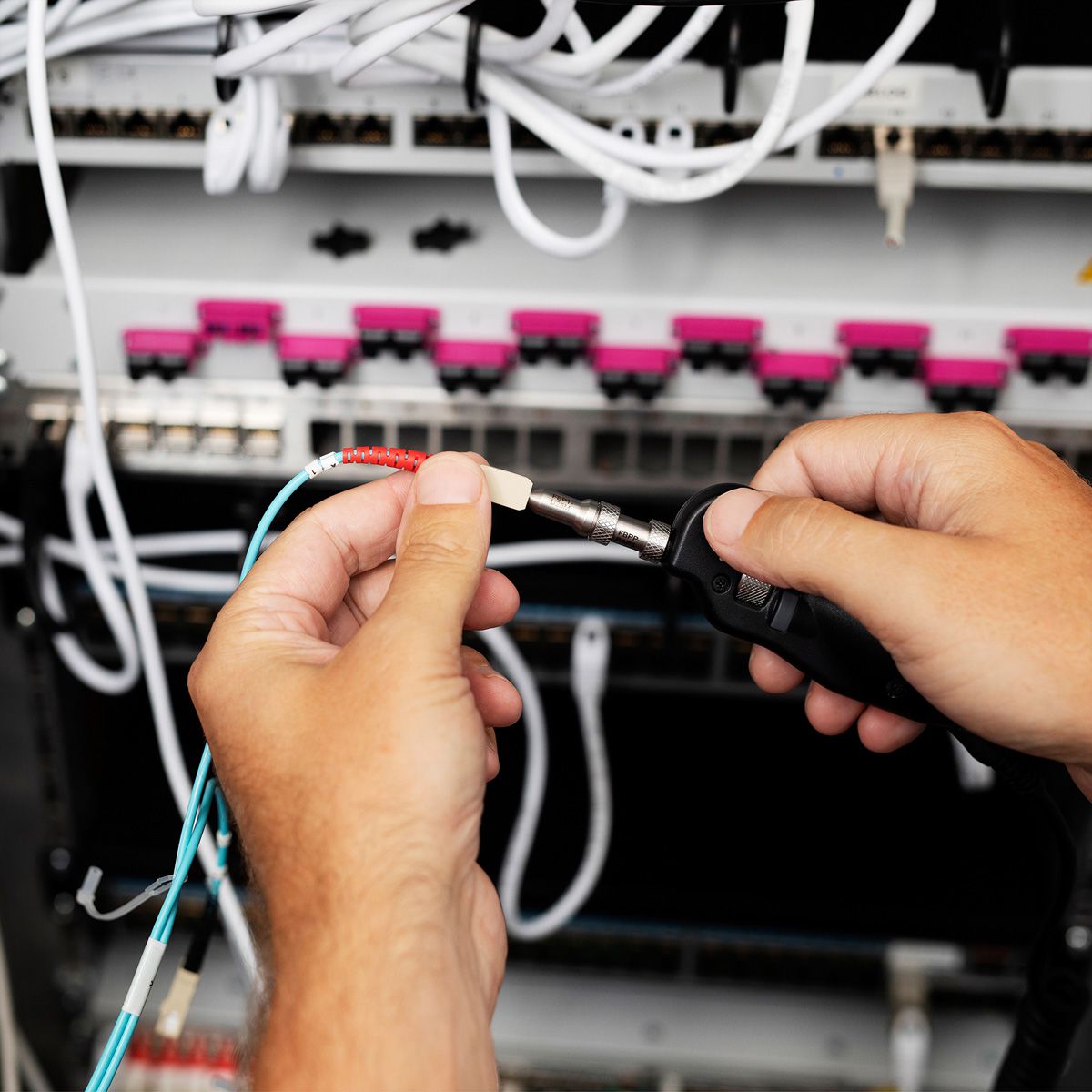

Bei der Überprüfung von Glasfaserstrecken so wie vor jedem Stecken der Glasfaserstecker, sollte eine Überprüfung und Bewertung der Steckeroberflächen durchgeführt werden, um zu verhindern, dass Schmutz die Qualität der Übertragung beeinflusst oder die Kontaktfläche zerstört. Mit dem neuen Glasfasermikroskop können schnell und einfach die Steckerendflächen überprüft und einer automatischen Bewertung nach IEC 61300-3-35 unterzogen werden.
Dank des USB-Anschlusses kann das Mikroskop ohne Probleme mit dem WireXpert oder dem FiberXpert verbunden werden und den Messprotokollen die entsprechende Auswertung der Steckerendflächen beigefügt werden.

• Überprüfung und Bewertung der Glasfaseroberfläche mit nur einem Tastendruck
• Automatische Auswertung nach IEC 61300-3-35
• Einfache Handhabung und schnelle Analyse
• Kompatibel mit WireXpert und FiberXpert, NetXpert XG sowie LinkXpert M3
• Adapter für die gängigsten Glasfaserstecker im Lieferumfang

• Sichtfeld bei geringer Vergrößerung: Horizontal 740 μm, Vertikal 550 μm
• Sichtfeld bei starker Vergrößerung: Horizontal 370 μm, Vertikal 275 μm
• Livebild: 640 x 480 fps
• Anschlüsse: USB 2.0 (abwärtskompatibel zu USB 1.1)
• Kamerasensor: 2560 x 1920, 1/2,5 Zoll CMOS
• Fremdkörpererkennung: <1 μm
• Optische Quelle: Blaue LED, 100,000+ Stunden Lebensdauer
• Genauigkeit: ±1 m ± 10-5 x Distanz ± Abtastauflösung (exkl. Unsicherheiten des Gruppenindex)
• Beleuchtungsmethode: Koaxial
• Stromversorgung: USB-Anschluss

Spezifikationen

Hersteller	Softing IT Networks
Produktgruppe	Messgeräte
Produkttyp	Glasfasermikroskop
Farbe	schwarz

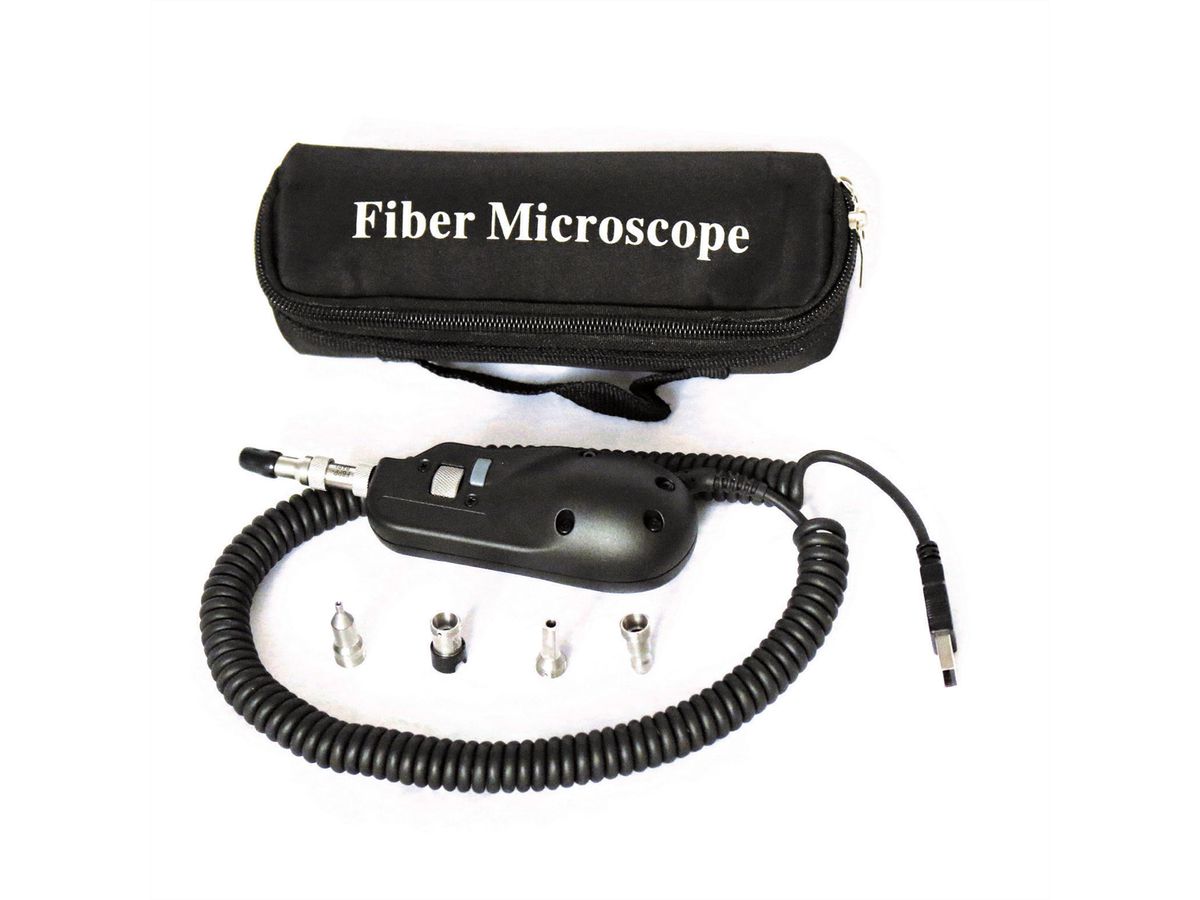

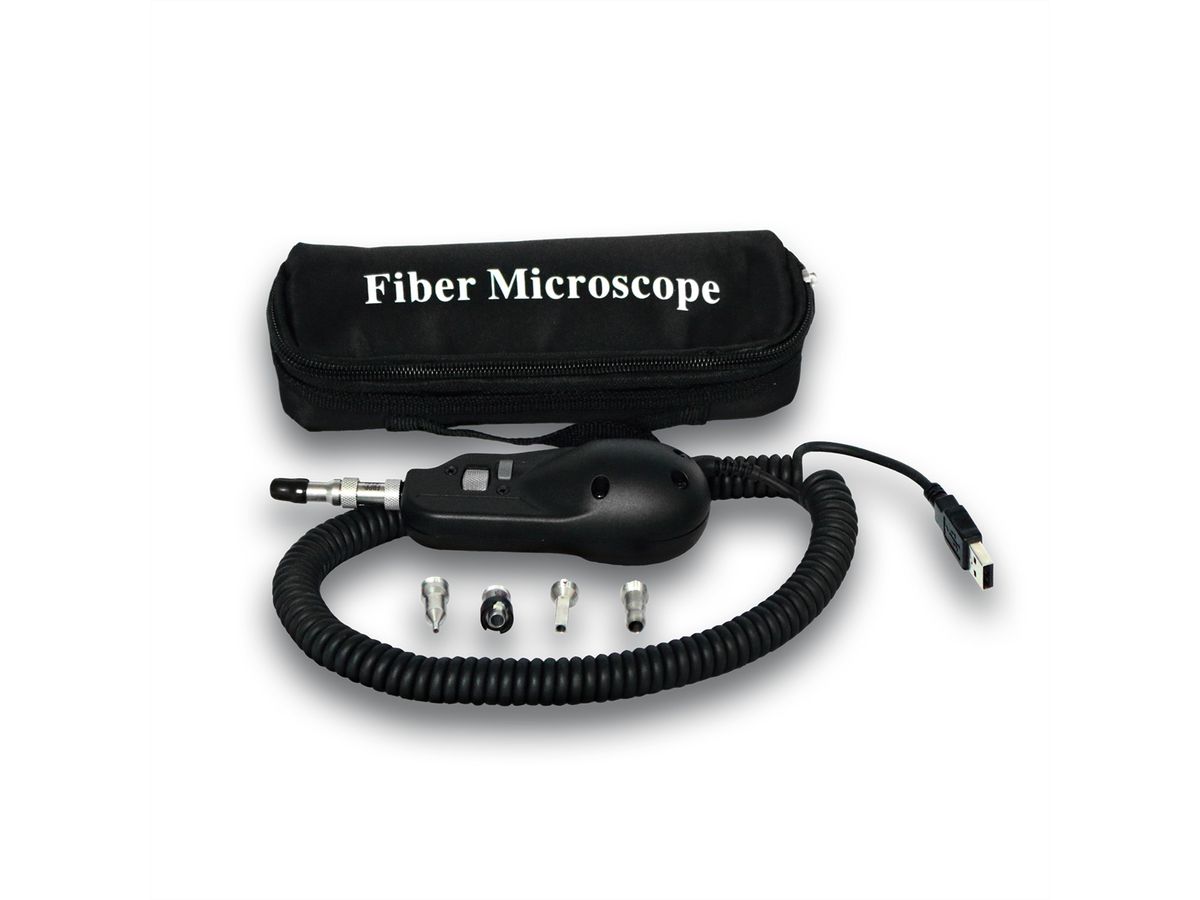

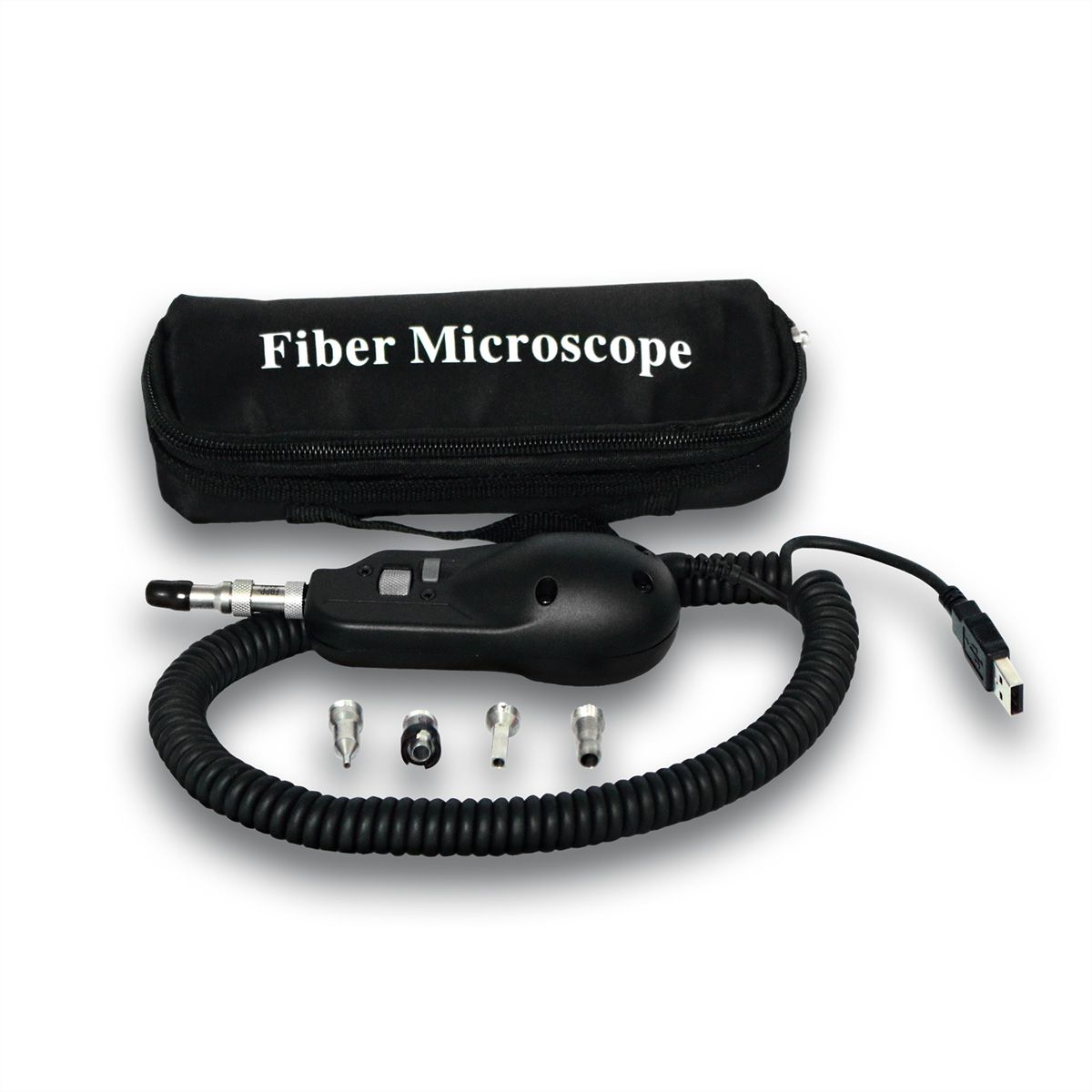

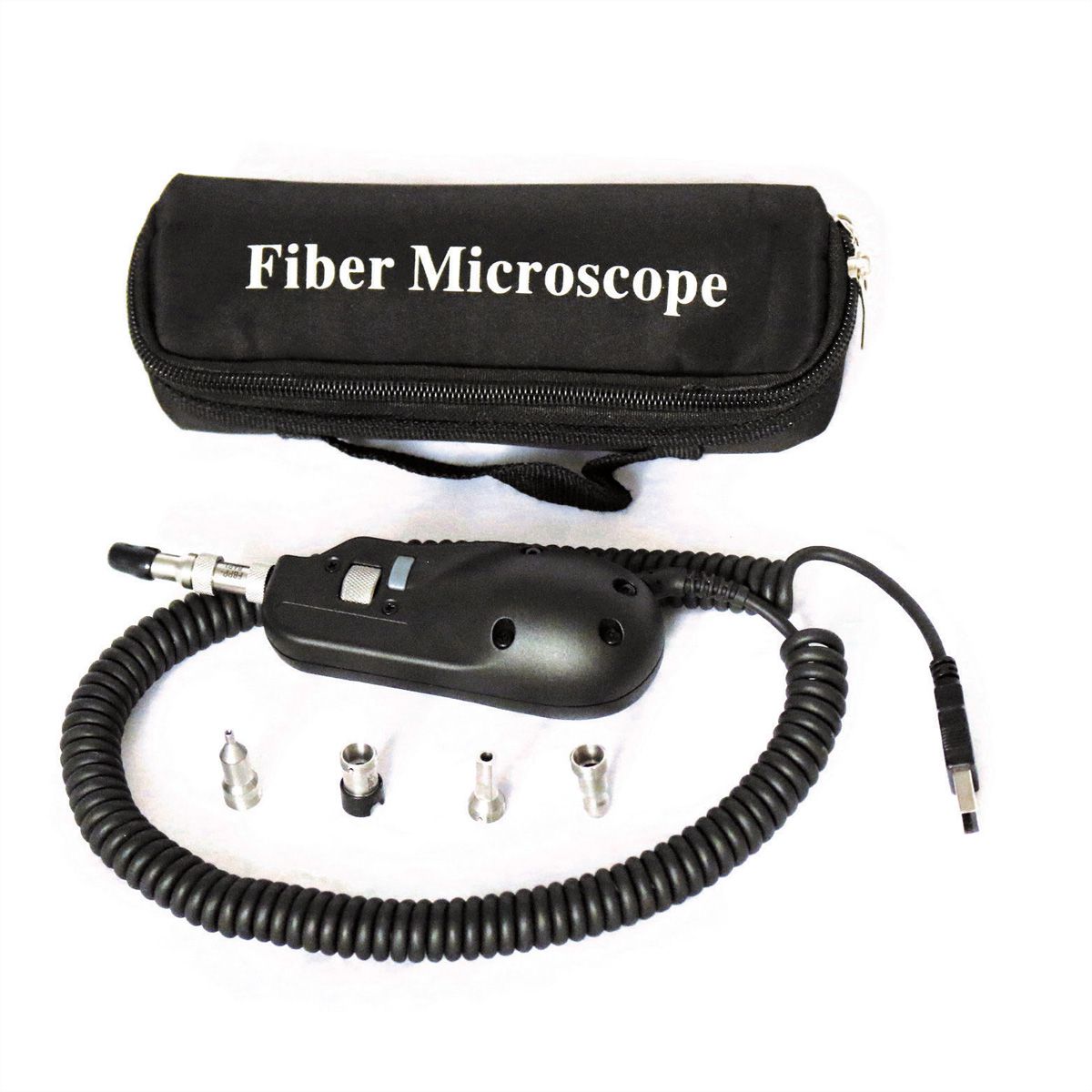

Lieferumfang	Digitales USB-Mikroskop, Tragetasche, FC/LC/SC/U12M/U25M Tips
Betriebstemperatur min.	-10 °C
Betriebstemperatur max.	50 °C
Höhe	46 mm
Breite	140 mm
Tiefe	44 mm
Gewicht	110 g
Verpackungshöhe	120 mm
Verpackungsbreite	180 mm
Verpackungstiefe	260 mm
Paketgewicht	0.33 kg

Downloads

Hersteller-Datenblatt - Deutsch (1,0 MB)

Download

Hersteller-Datenblatt - English (3,4 MB)

Download

Hersteller-Datenblatt - Français (692,6 KB)

Download

Kompatibel mit

SOFTING NetXpert XG2 10G Netzwerk-/Verkabelungs-Qualifizierer

Artikel-Nr.:	24010046

None EUR inkl. MwSt.

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

SOFTING NetXpert XG2-Plus Netzwerk-/Verkabelungs-Qualifizierer

Artikel-Nr.:	24010047

None EUR inkl. MwSt.

Lieferbar ca. 25.11.2024

SOFTING NetXpert XG2 1G NW-/Kabel-Qualifizierer, für Cu- und optional LWL-Kabel

Artikel-Nr.:	24010110

None EUR inkl. MwSt.

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
