Beschreibung

Unibody Outdoor-Schrank VENT mit Einzeltür, 930 H 16 HE, 700 B 500T

OUTDOOR UNIBODY 16U 700 500

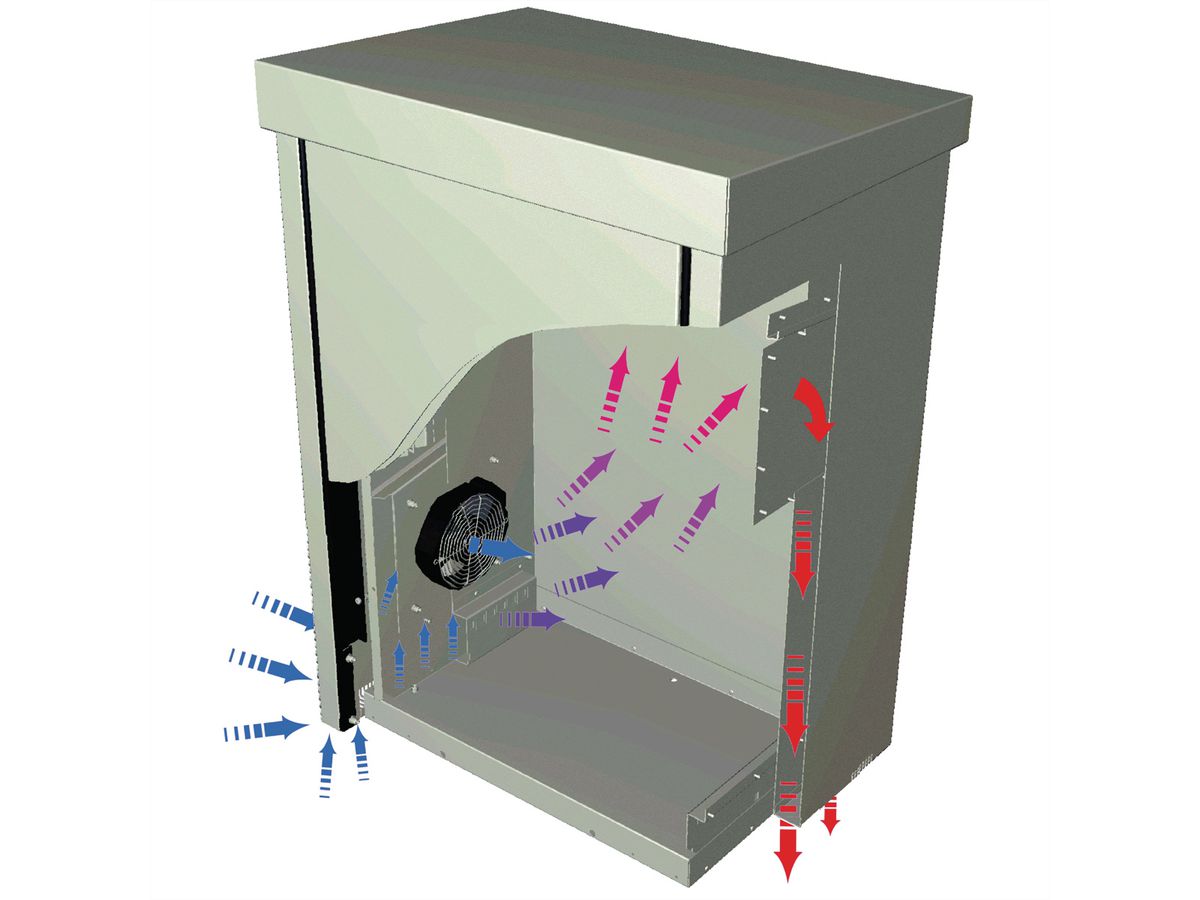

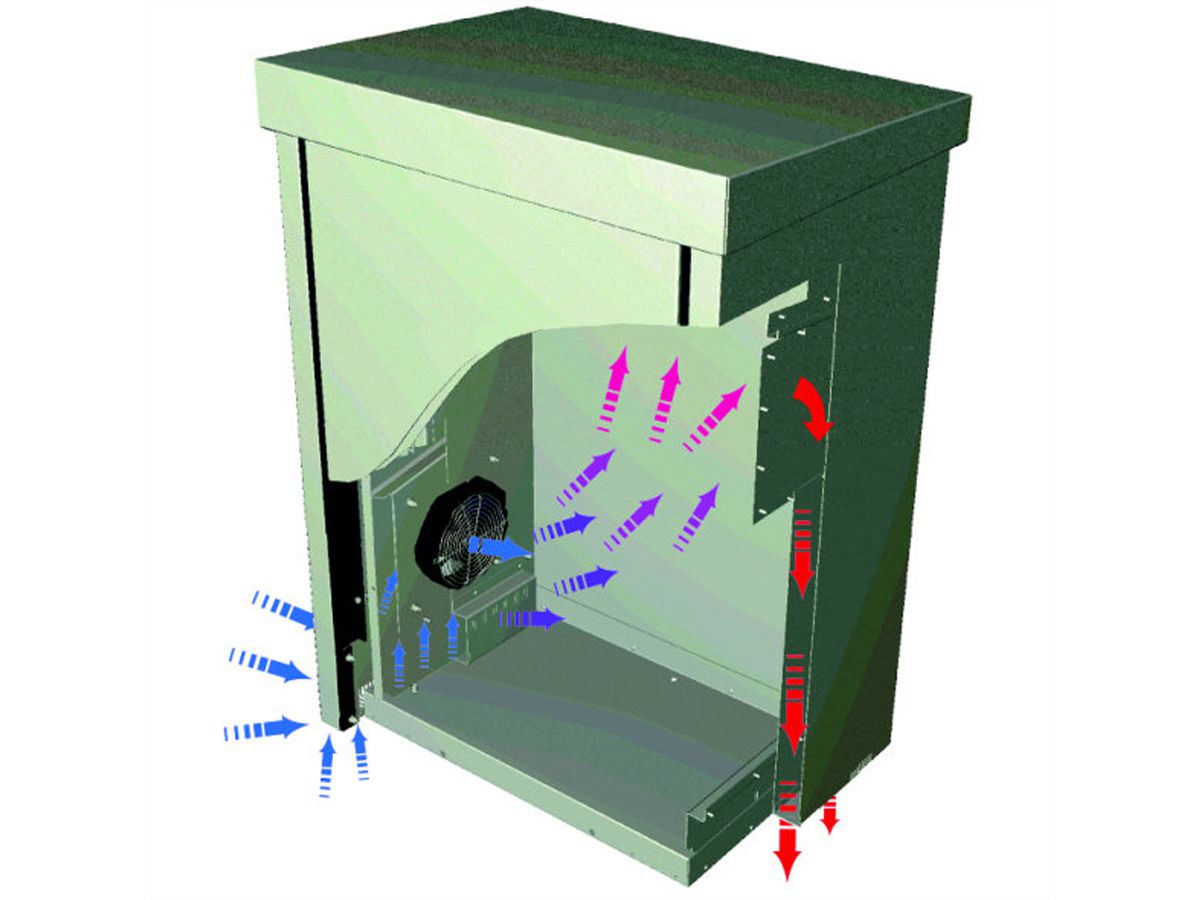

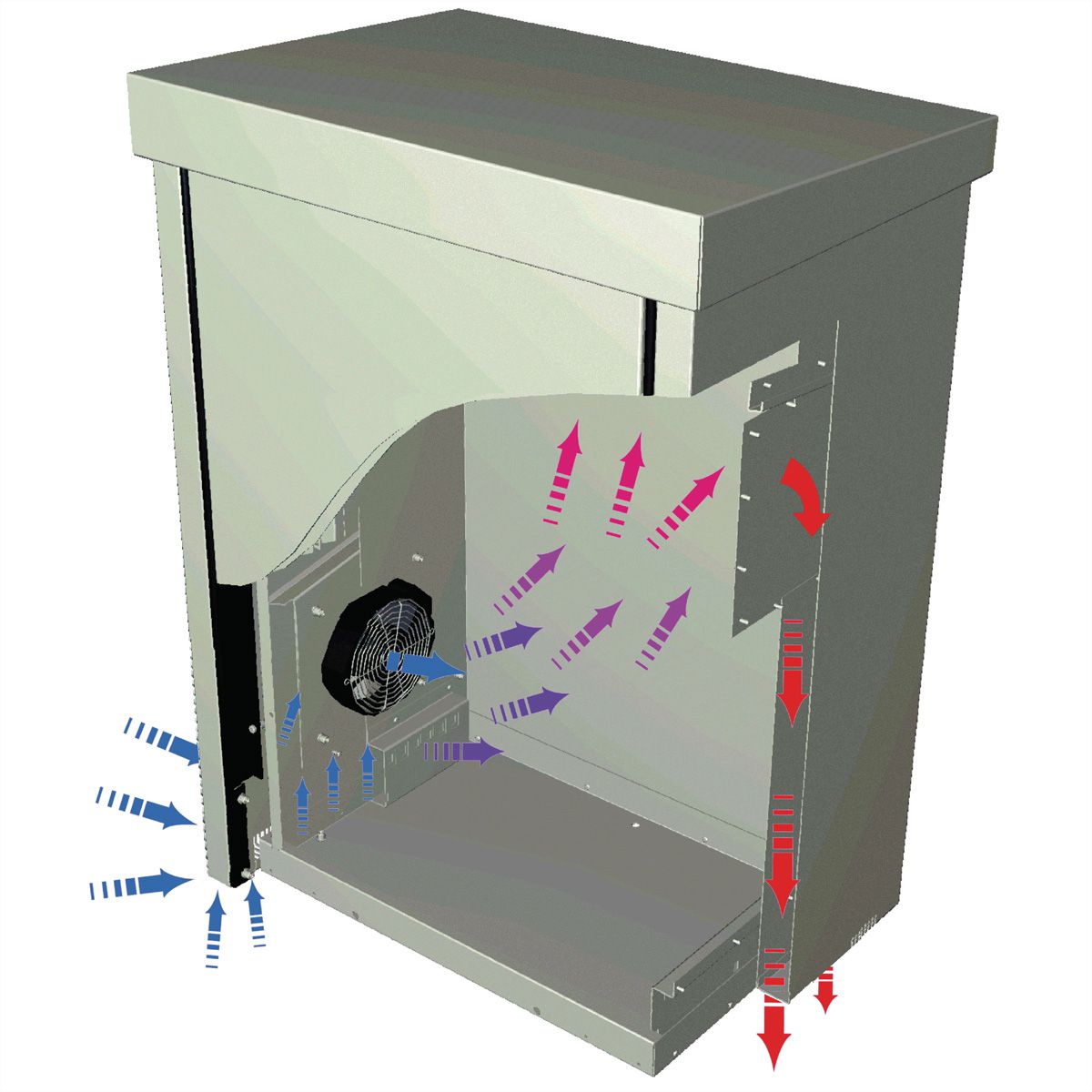

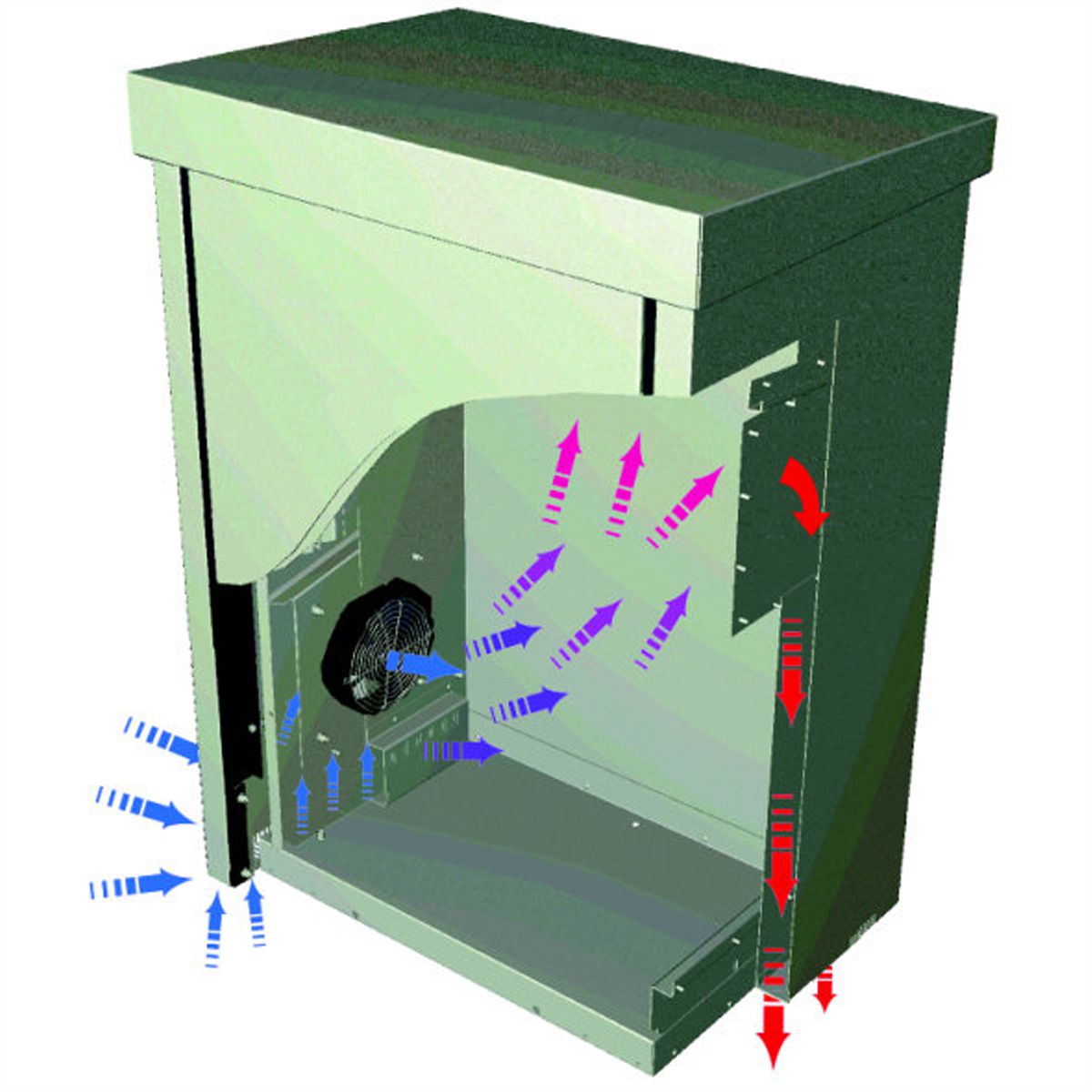

Einteiliges Innengehäuse mit abnehmbarer Aussenverkleidung - Forcierte Entwärmung durch einen Ventilator in der Seitenwand, max. 35 W/K - IP 55 - Doppelwandig, Al

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Outdoor-Schrank
Höheneinheiten	16 HE
Schutzart (IP Code)	IP55

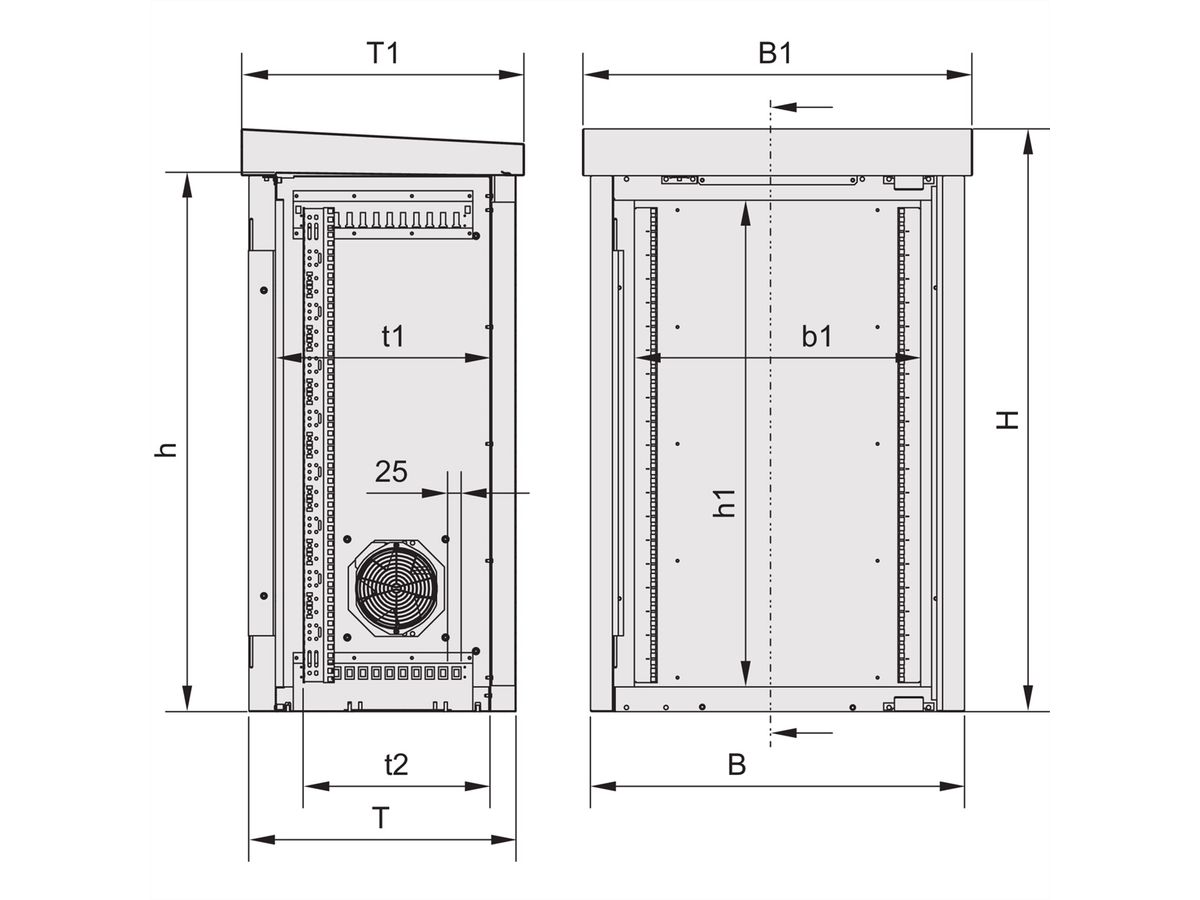

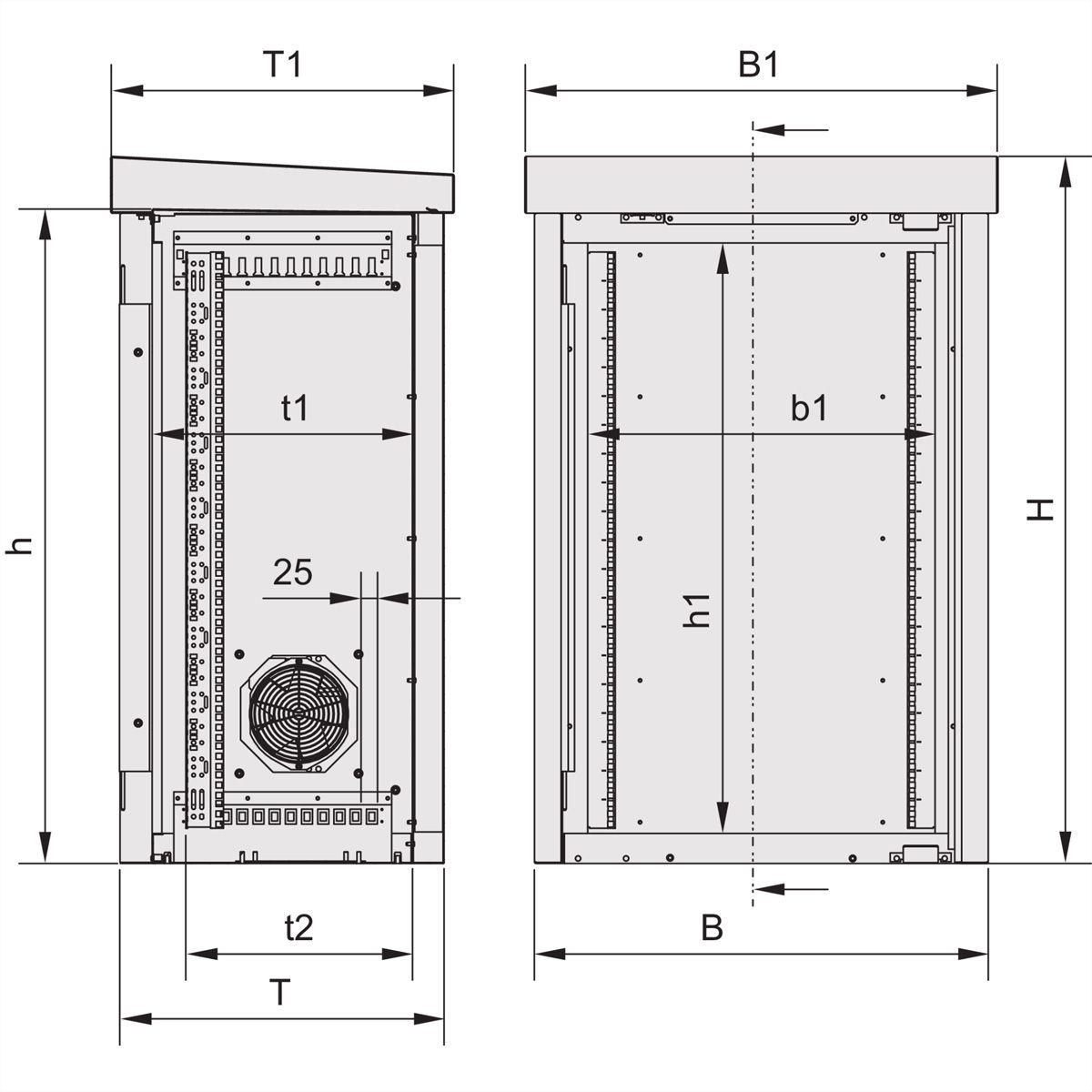

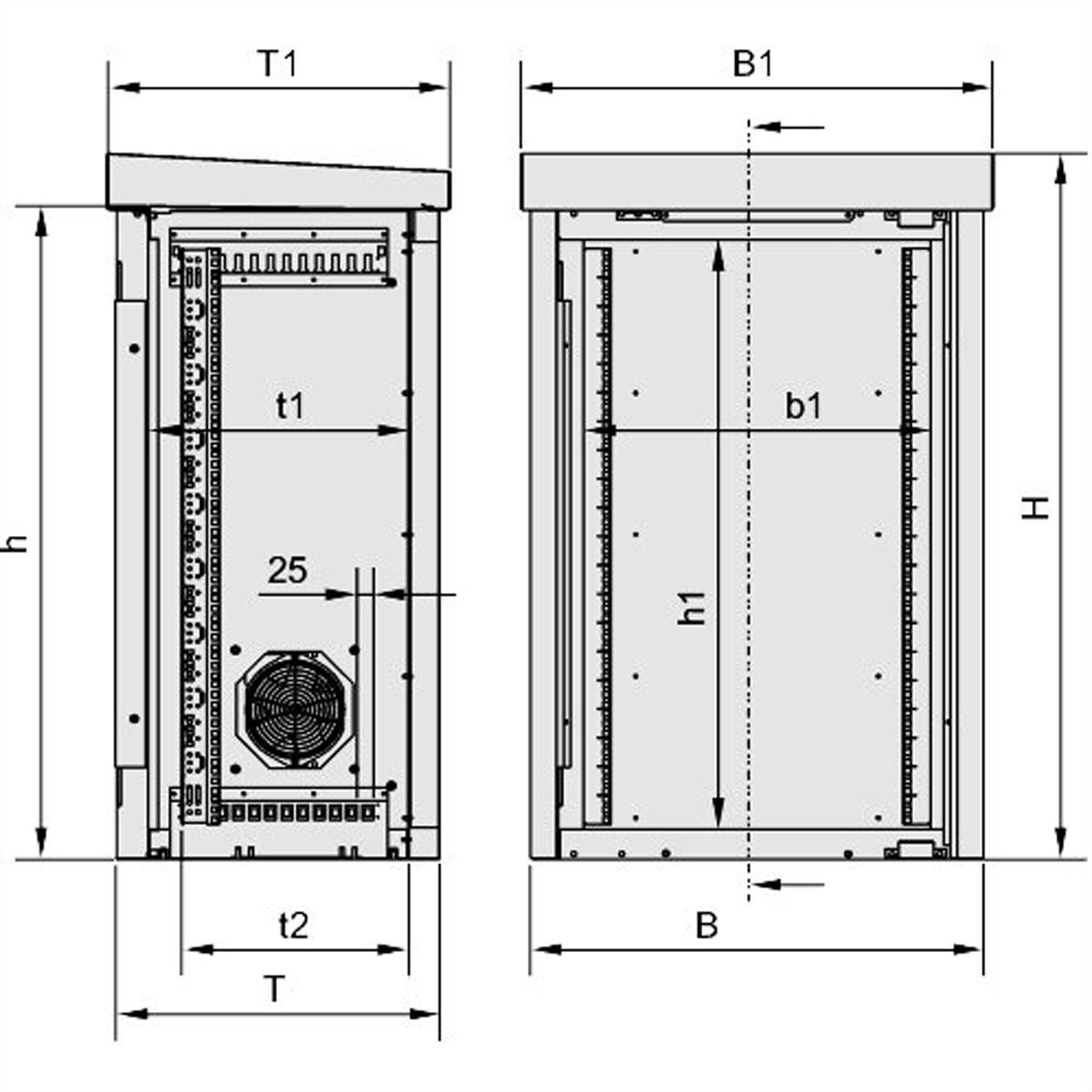

Höhe	930 mm
Breite	700 mm
Tiefe	500 mm
Verpackungshöhe	1400 mm
Verpackungsbreite	650 mm
Verpackungstiefe	650 mm
Paketgewicht	48 kg

Lieferumfang (montiert):

Pos.1 (1x):	Innengehäuse, Al
Pos.2 (2x):	Seitenwand, Al, RAL 7035
Pos.3 (1x):	Fronttür, Al, RAL 7035, 3-Punkt-Schliessung, Schwenkhebelgriff mit DIN-Profilhalbzylinder, Türöffnungswinkel 135°, Türarretierung bei 120°, Türanschlag links
Pos.4 (1x):	Rückwand, Al, RAL 7035
Pos.5 (1x):	Dach, Al, RAL 7035
Pos.6 (1x):	Sockel mit abnehmbaren Blenden (vorne und seitlich), Höhe 100 mm
Pos.7 (1x):	Bodenblech mit Kabelanschlussplatte, Al
Pos.8 (4x):	Tiefenstrebe für 19"-/metrische Winkelprofile
Pos.9 (1x):	Erdungssatz, montiert
Pos.10 (1x):	Axiallüfter (seitlich eingebaut), Luftvolumenstrom: 360 m3/h, 230 VAC, 50 Hz, Geräuschpegel kleiner 53 dB(A), max. Druck: 176 Pa, Leistungsaufnahme: 35 W, Netzanschluss mit Schraubblock
Pos.11 (1x):	Filtermatte
Pos.12 (1x):	Thermostat, komplett verkabelt

Downloads

Hersteller-Datenblatt - Deutsch (480,2 KB)

Download
