Beschreibung

Unibody Outdoor-Schrank mit Einzeltür, 1100 H 20 HE, 700 B 500 T

OUTDOOR UNIBODY 20U 700W500D

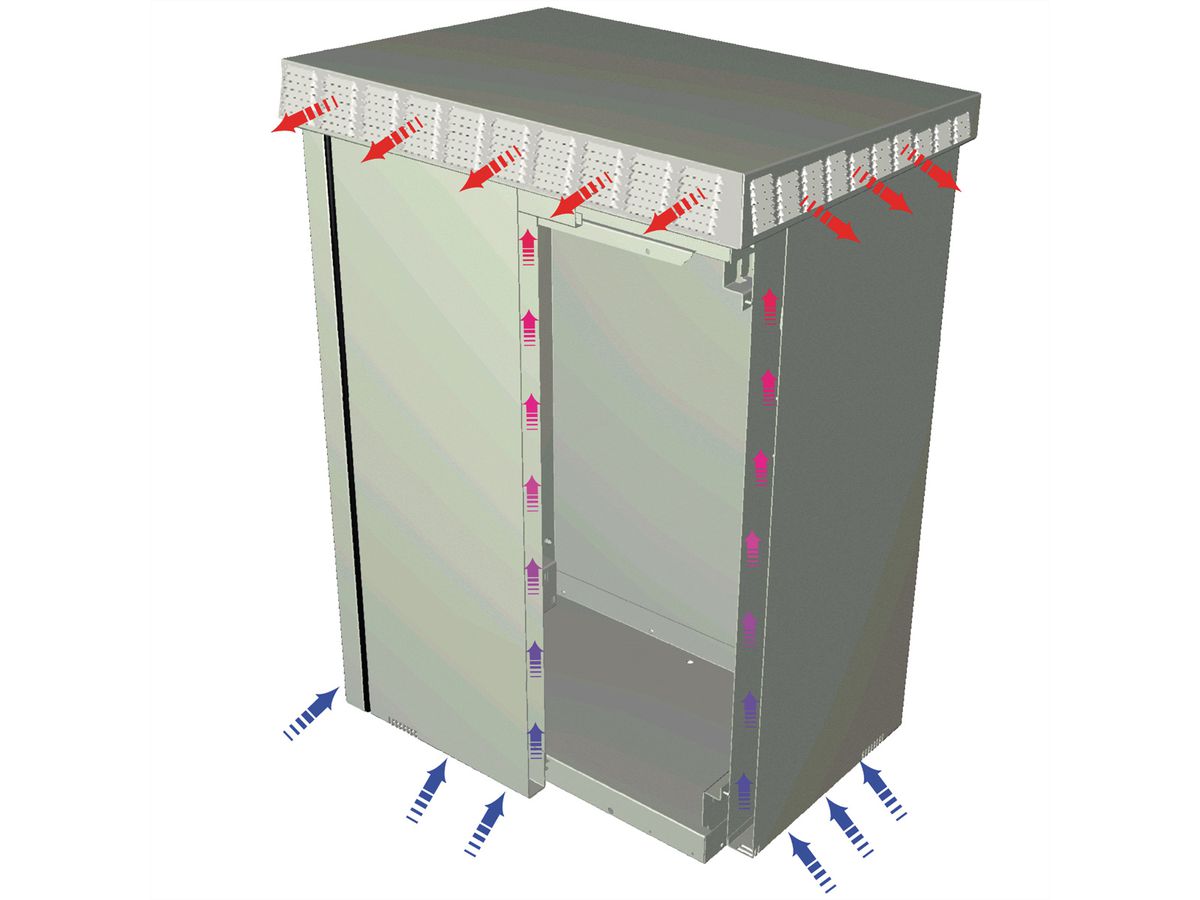

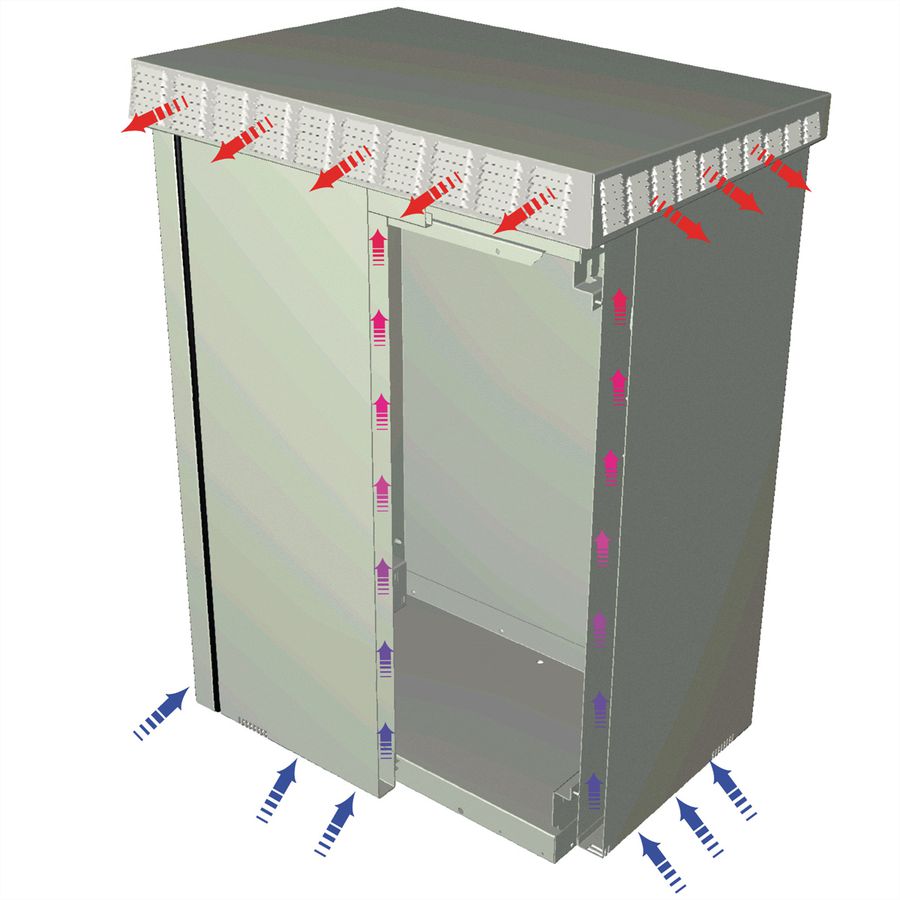

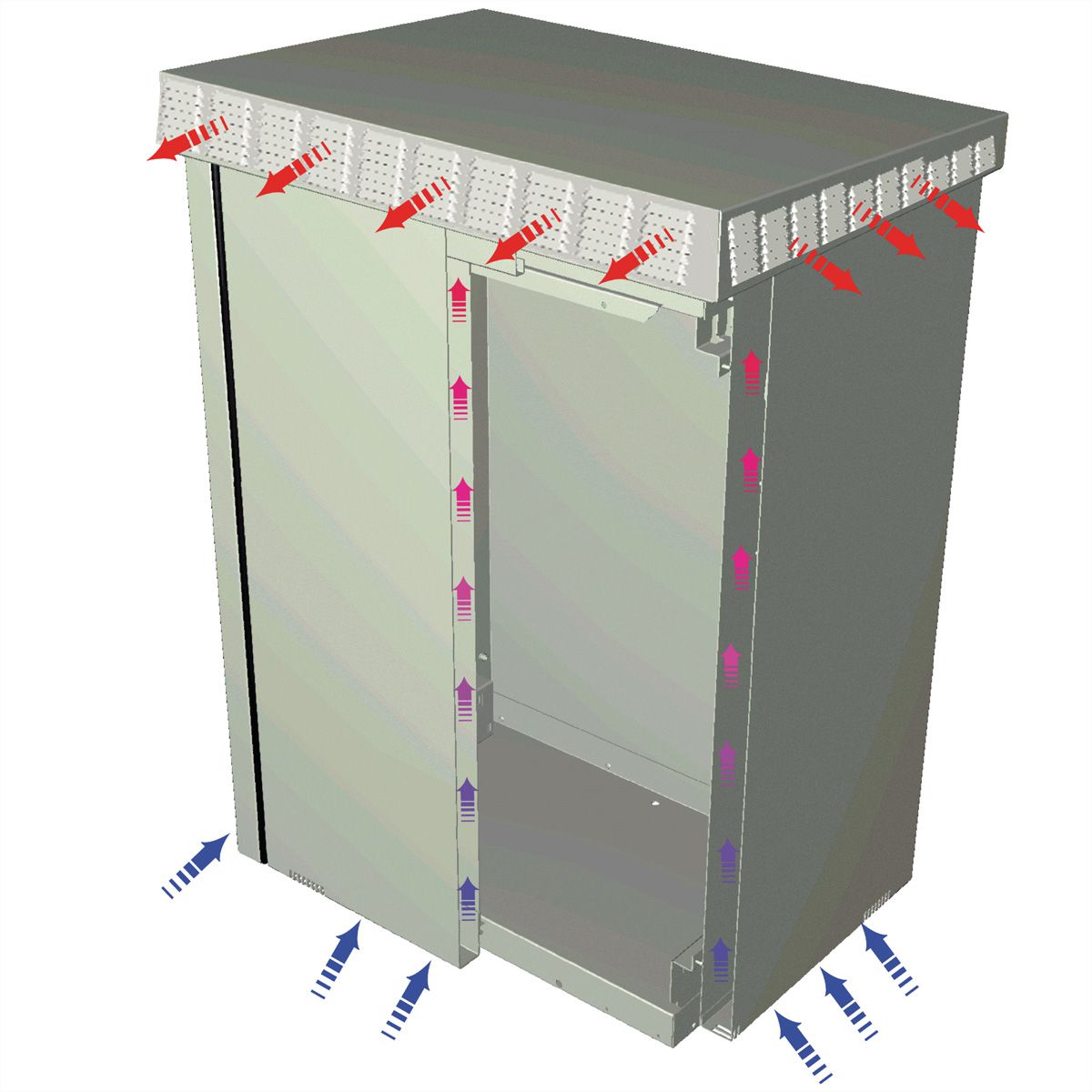

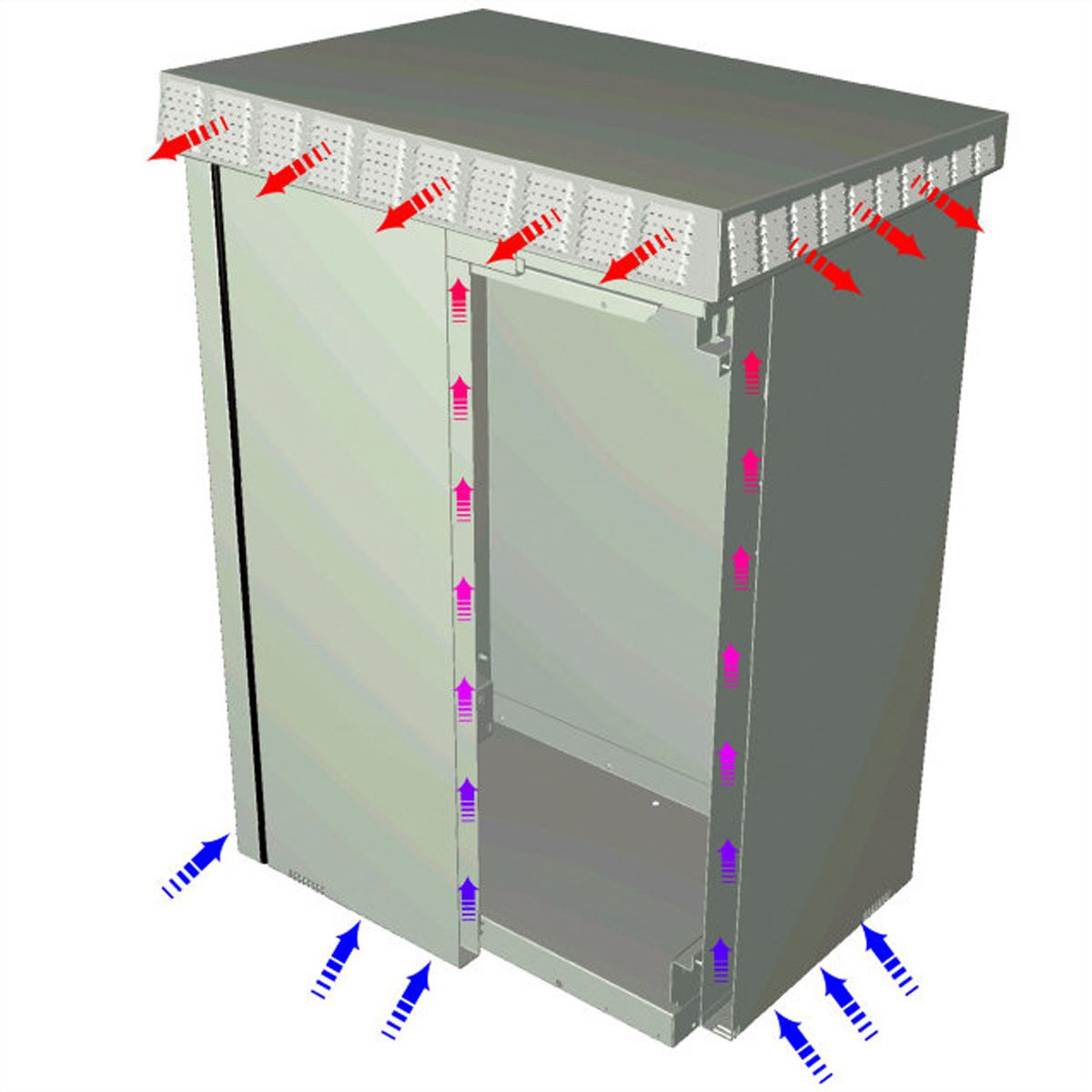

Einteiliges Innengehäuse mit abnehmbarer Aussenverkleidung - Entwärmung durch natürliche Konvektion, max 6 W/K - IP 55 - Doppelwandig, Al

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Outdoor-Schrank
Höheneinheiten	20 HE
Schutzart (IP Code)	IP55

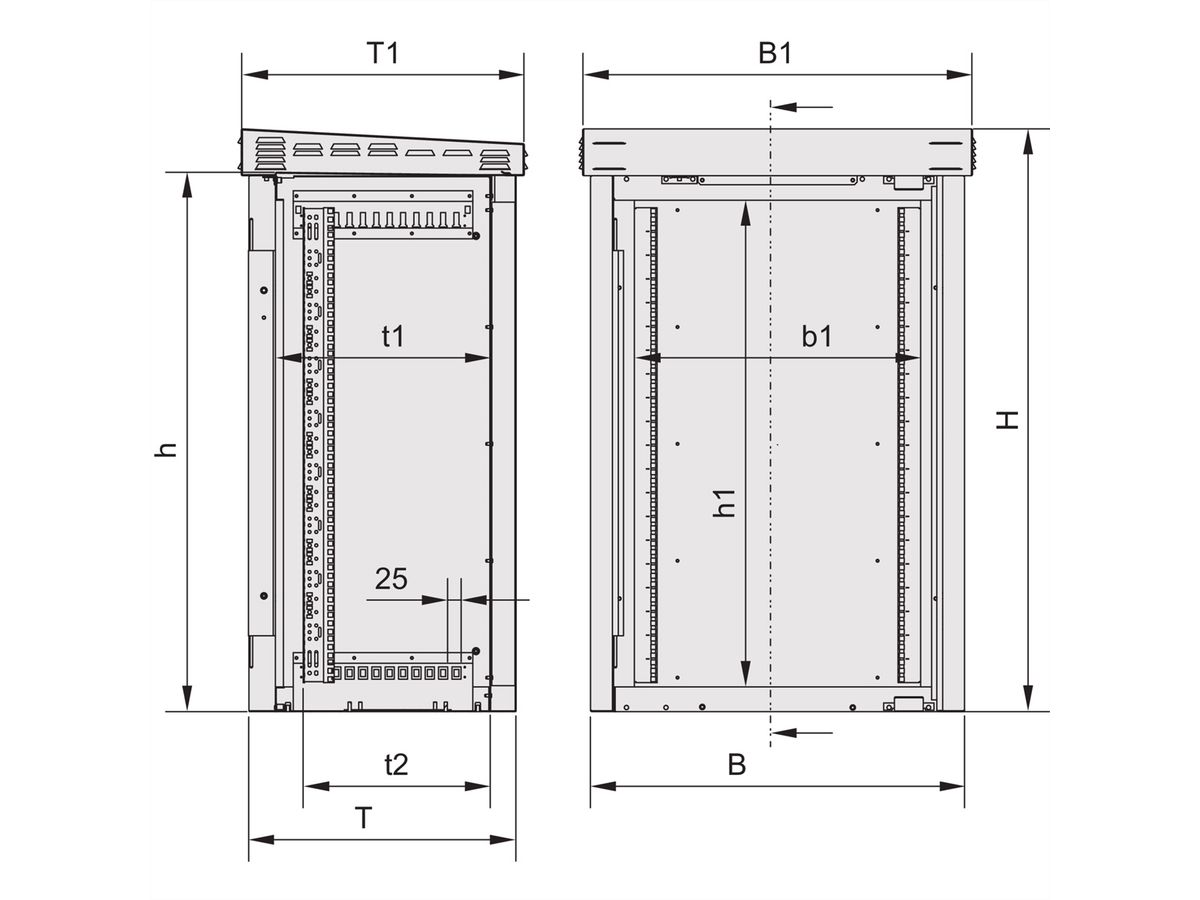

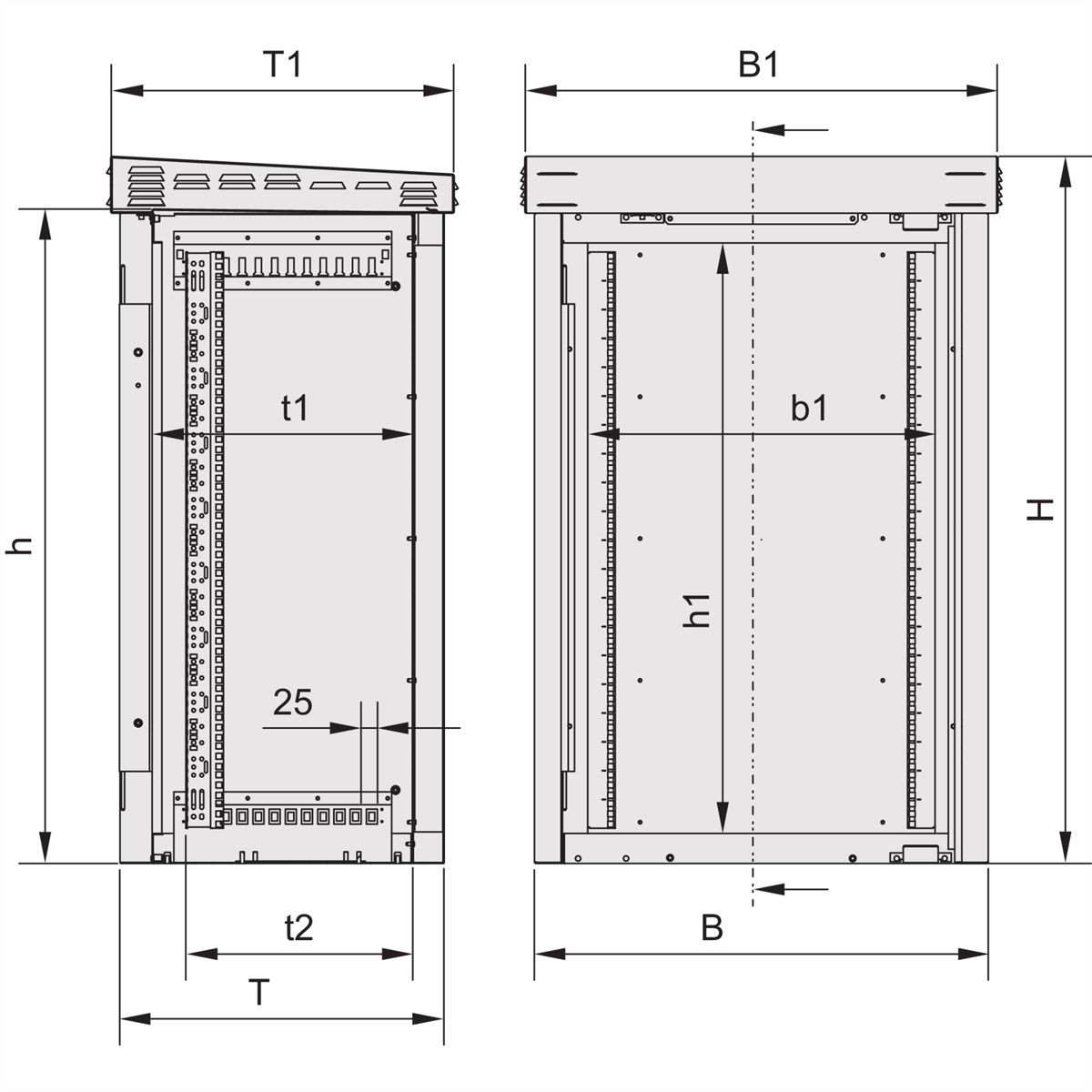

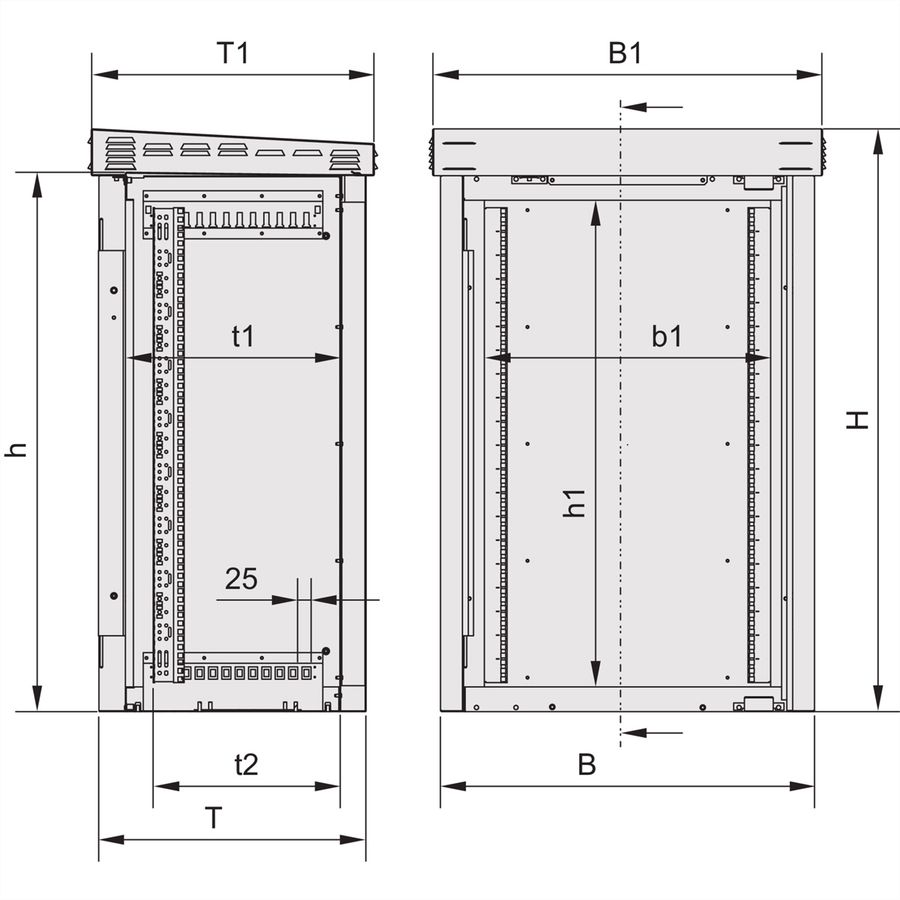

Höhe	1100 mm
Breite	700 mm
Tiefe	500 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	1 kg

Lieferumfang (montiert):

Pos.1 (1x):	Innengehäuse, Al
Pos.2 (2x):	Seitenwand, Al, RAL 7035
Pos.3 (1x):	Fronttür, Al, RAL 7035, 3-Punkt-Schliessung, Schwenkhebelgriff mit DIN-Profilhalbzylinder, Türöffnungswinkel 135°, Türarretierung bei 120°, Türanschlag links
Pos.4 (1x):	Rückwand, Al, RAL 7035
Pos.5 (1x):	Dach, Al, RAL 7035
Pos.6 (1x):	Sockel mit abnehmbaren Blenden (vorne und seitlich), Höhe 100 mm
Pos.7 (1x):	Bodenblech mit Kabelanschlussplatte, Al
Pos.8 (4x):	Tiefenstrebe für 19"-/metrische Winkelprofile
Pos.9 (1x):	Erdungssatz, montiert

Downloads

Hersteller-Datenblatt - Deutsch (442,4 KB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
