Anmelden| Art.-Nr. | 26155970 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24579026 |
| Paketgewicht | 15 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

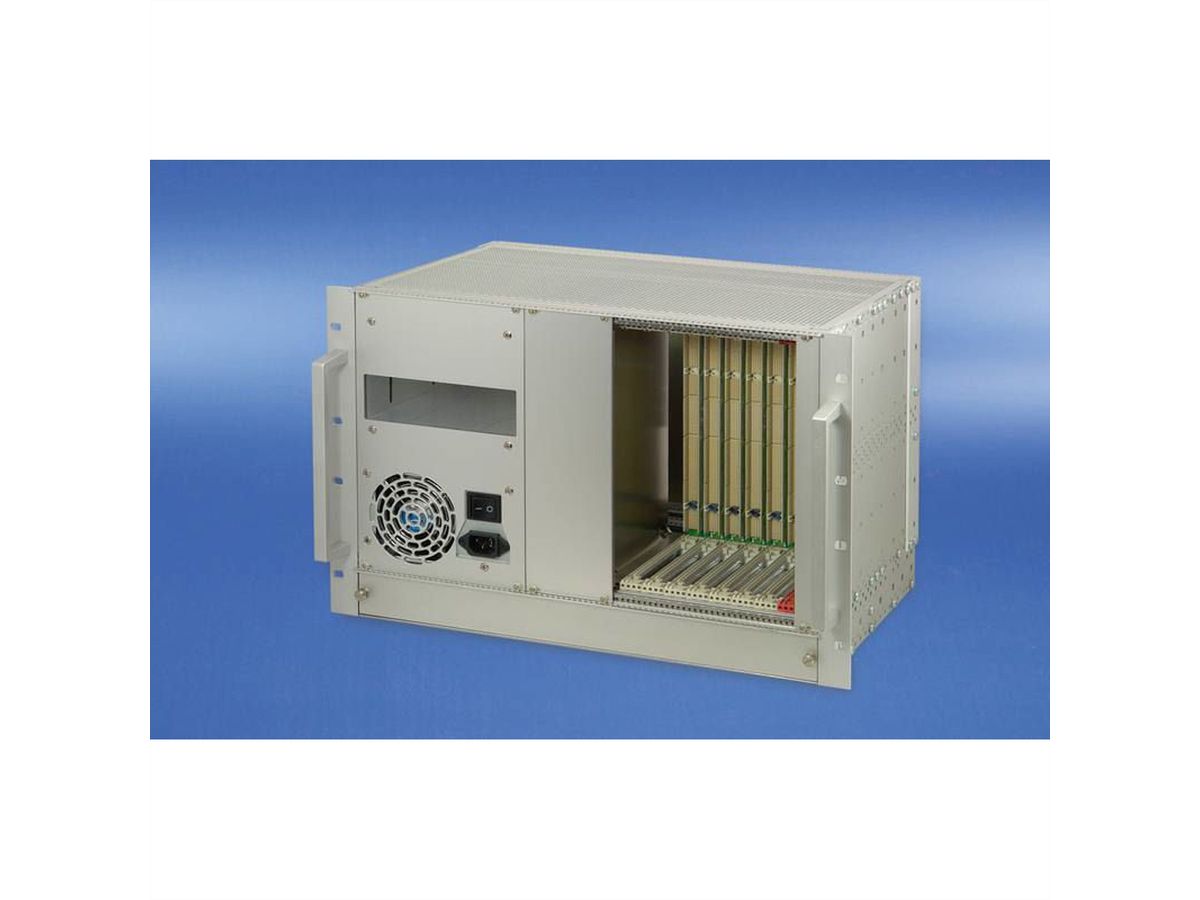

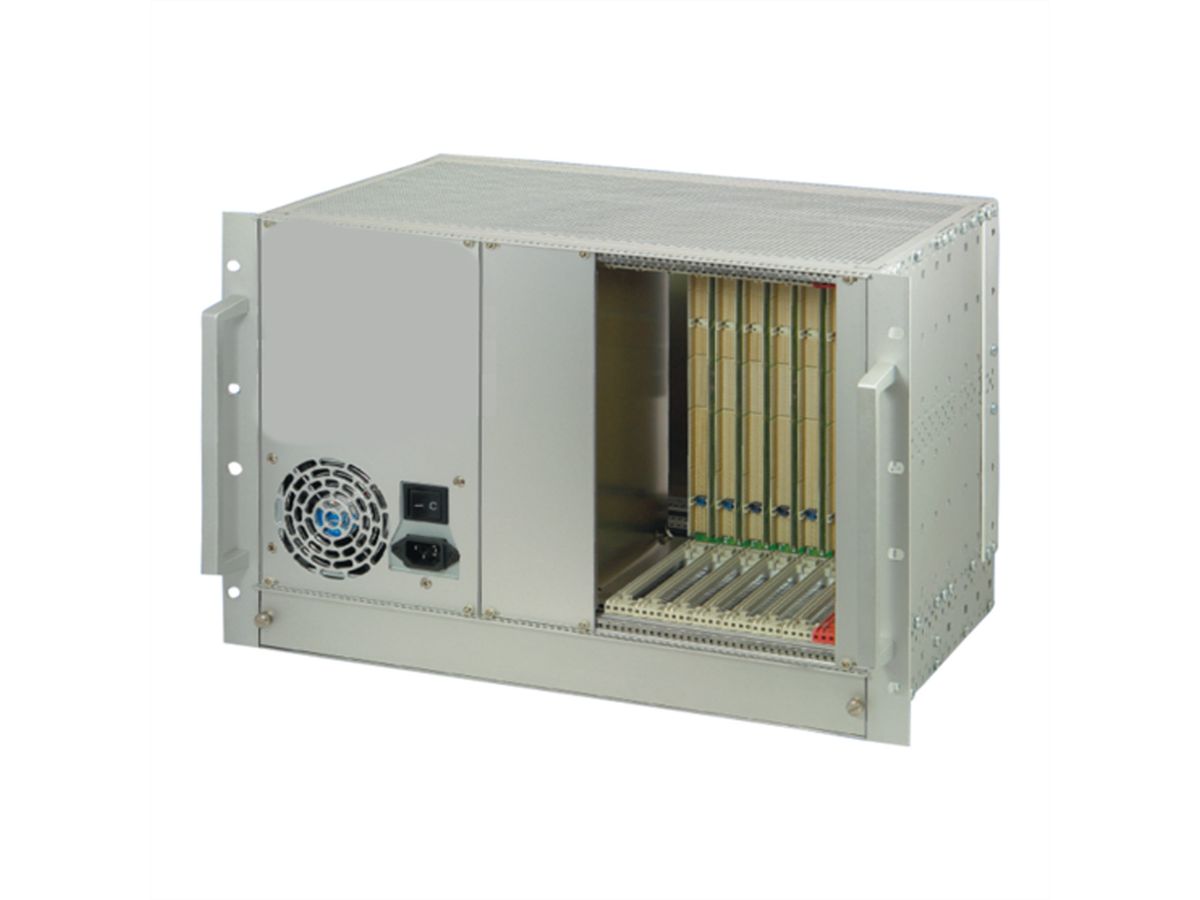

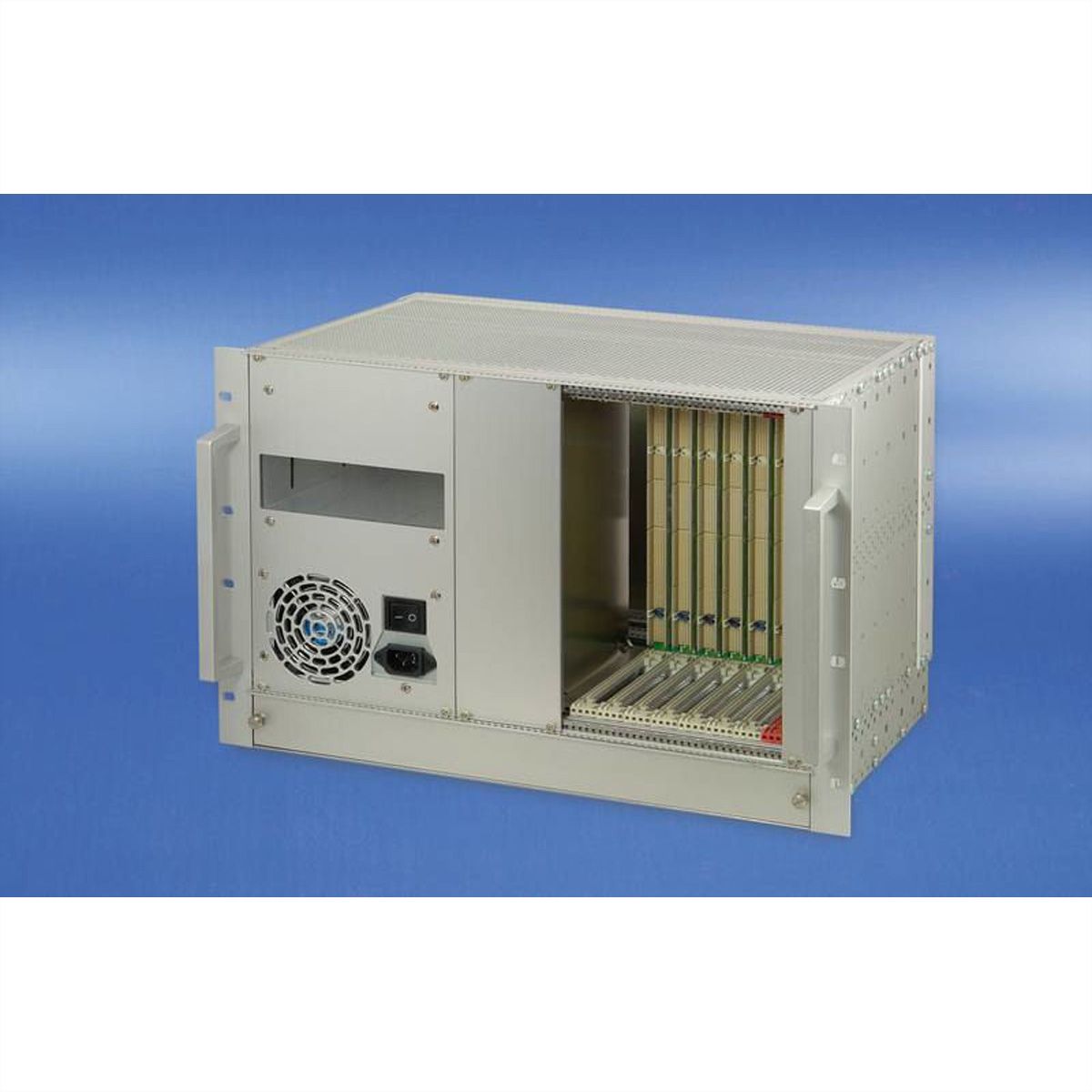

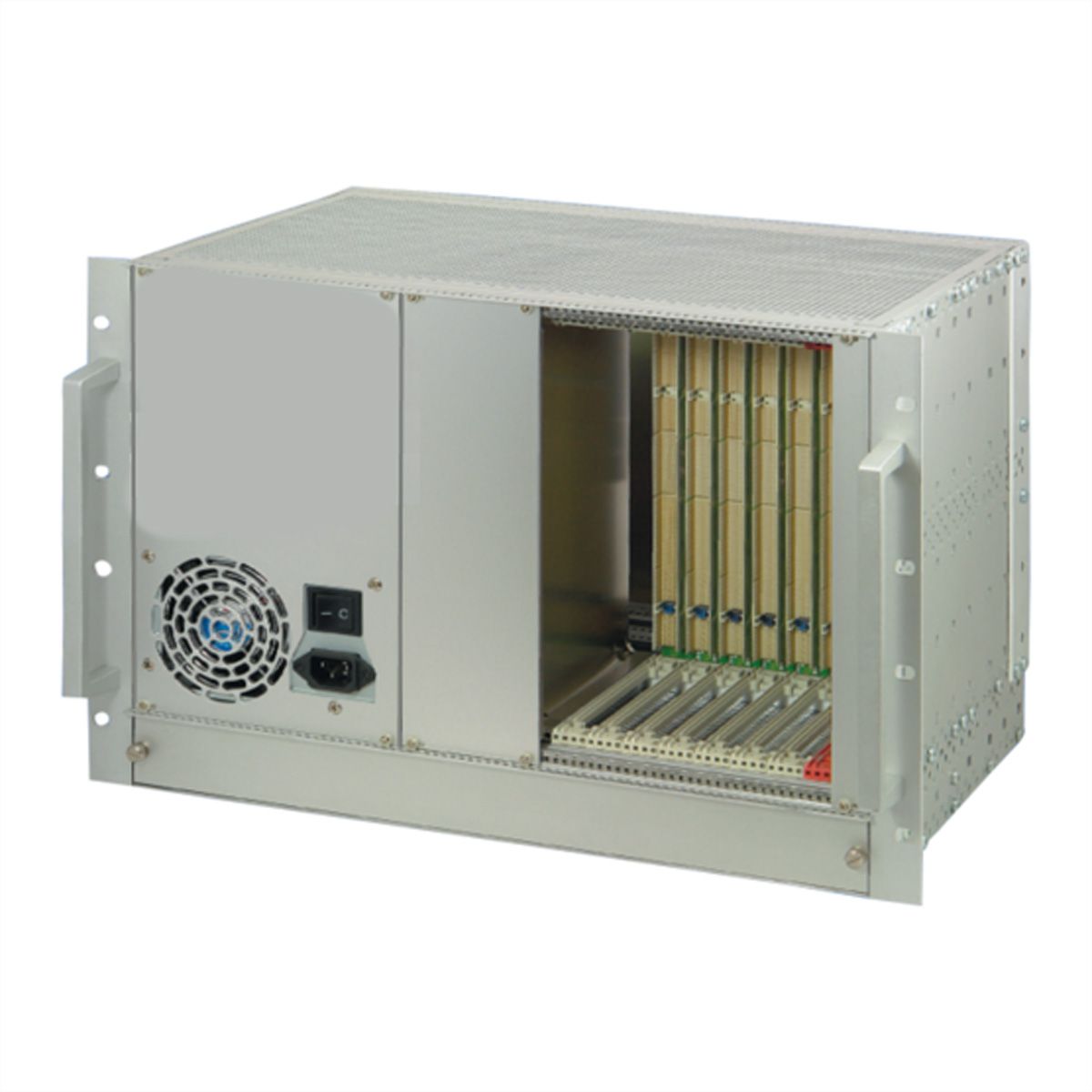

SUBR CPCI 7U (6+1) 8SLOT
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: 8 Slot, 6 HE, 64 Bit, Systemslot rechts - 8 TE breite CPU einsetzbar - ATX-Netzgerät, 300 W - Entwärmung durch 1 HE Hot Swap Lüftereinheit von unten nach oben - Einbaumöglichkeit eines 5,25"-DVD-Laufwerks
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | CompactPCI Backplanes |
| Höheneinheiten | 7 HE |
| Höhe | 310.35 mm |
| Tiefe | 275 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 15 kg |

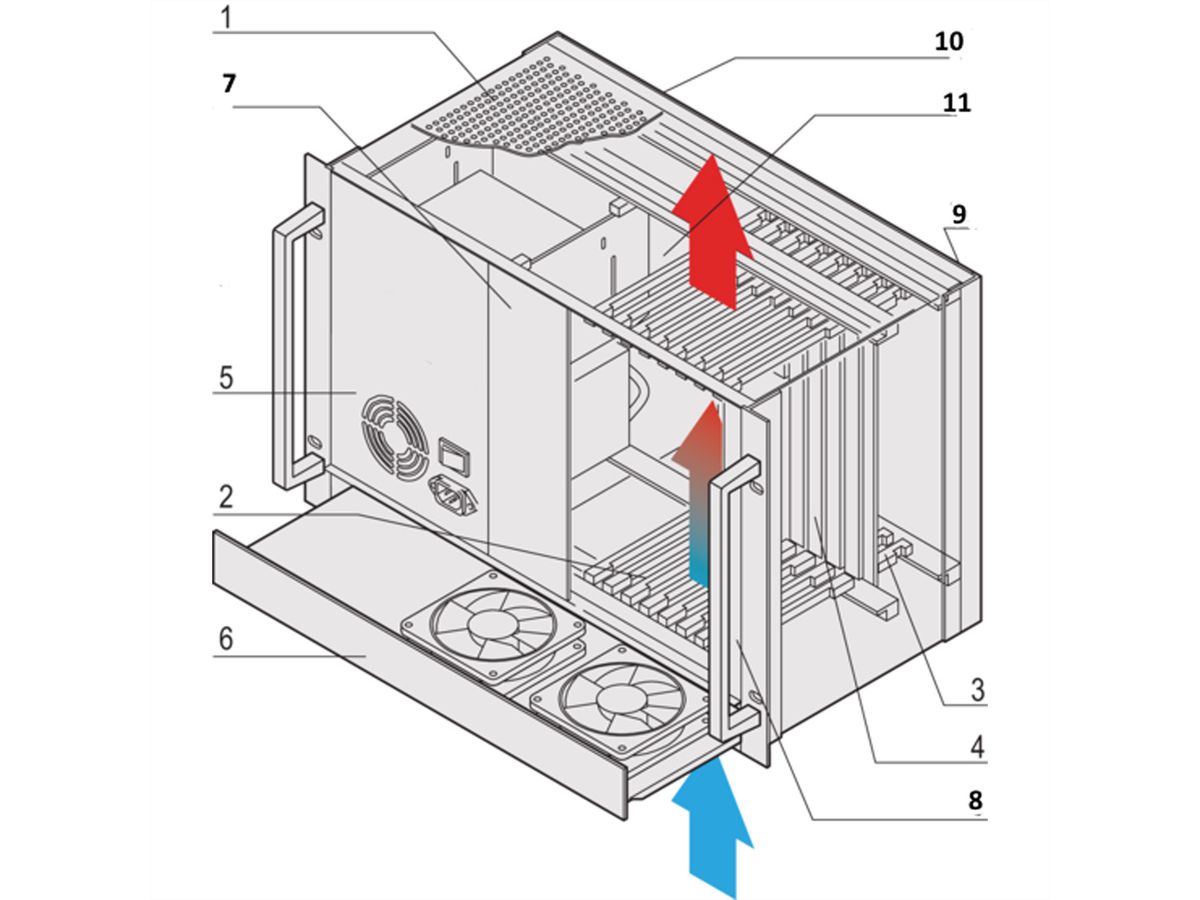

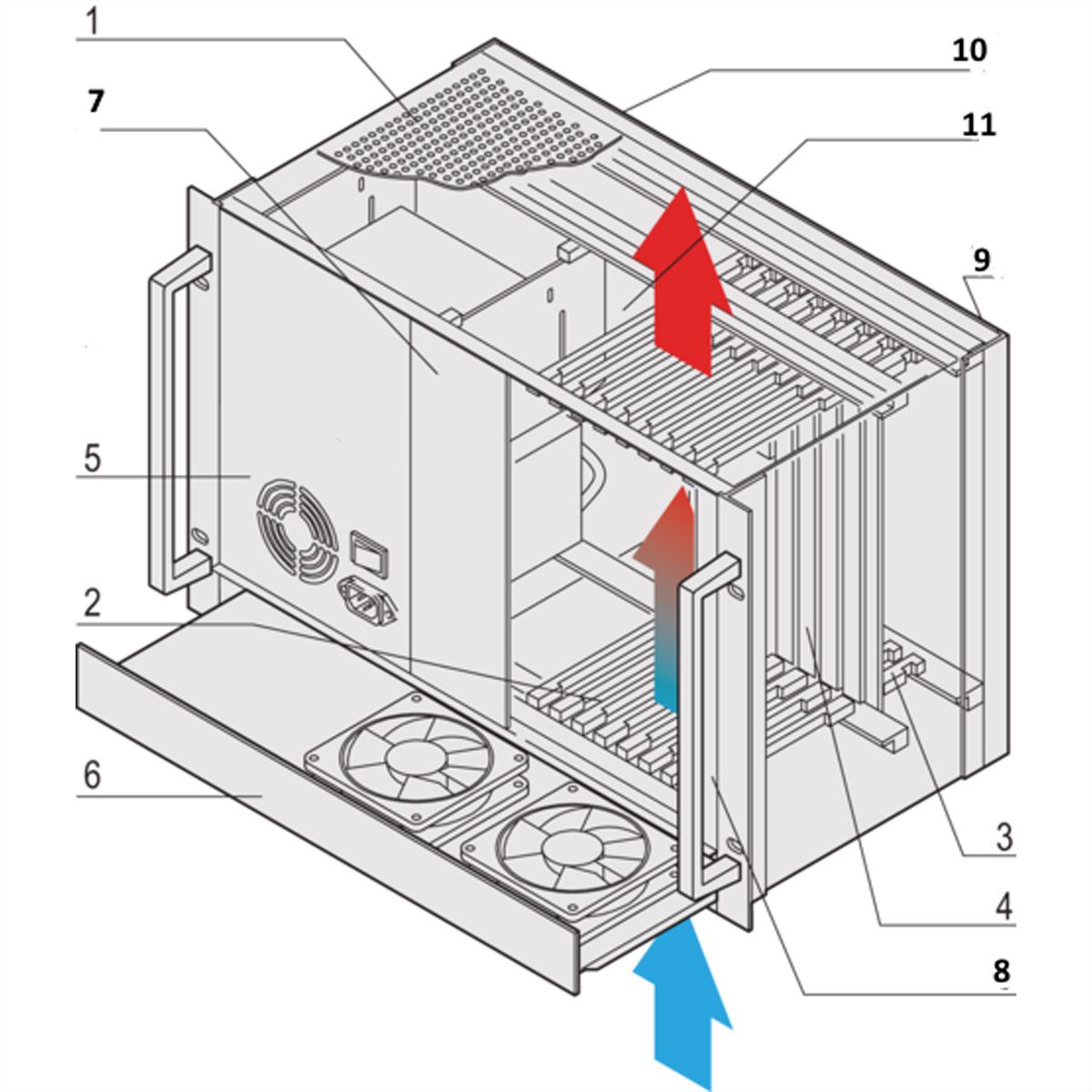

| Pos.1 (1x): | Geschirmter 19"-Einschub, Aluminium; perforiertes Deck- und Bodenblech; Frontgriffe |
|---|---|
| Pos.2 (8x): | Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief) |
| Pos.3 (8x): | Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief) |
| Pos.4 (1x): | Backplane für 6 HE-Karten; 8 Slot, 64 Bit (Bestell-Nr. 23006-868; Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar) |
| Pos.5 (1x): | ATX-Netzgerät, 300 W; 32 TE, Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter |
| Pos.6 (1x): | Hot Swap Lüfterwanne, ausziehbar, 1 HE, 2 x 12 VDC-Ventilator |
| Pos.7 (1x): | Laufwerkskassette zum Einbau eines 5,25"-DVD- Laufwerks |
| Pos.8 (1x): | Frontplatte, vorne, 6 HE, 16 TE |
| Pos.9 (1x): | Frontplatte, vorne, 6 HE, 4 TE; abnehmbar zur Erweiterung des Systemslots auf 8 TE |
| Pos.10 (1x): | Frontplatte, hinten, 6 HE, 4 TE |
| Pos.11 (1x): | Frontplatte, hinten, 6 HE, 48 TE |
| Pos.12 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
