SCHROFF System, 4 HE, 8 Slot, mit Rear I/O - CPCI SYST.4HE 84TE 160/80D

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.12.2024

Art.-Nr.	26156010
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24579602
Paketgewicht	11 kg

Beschreibung

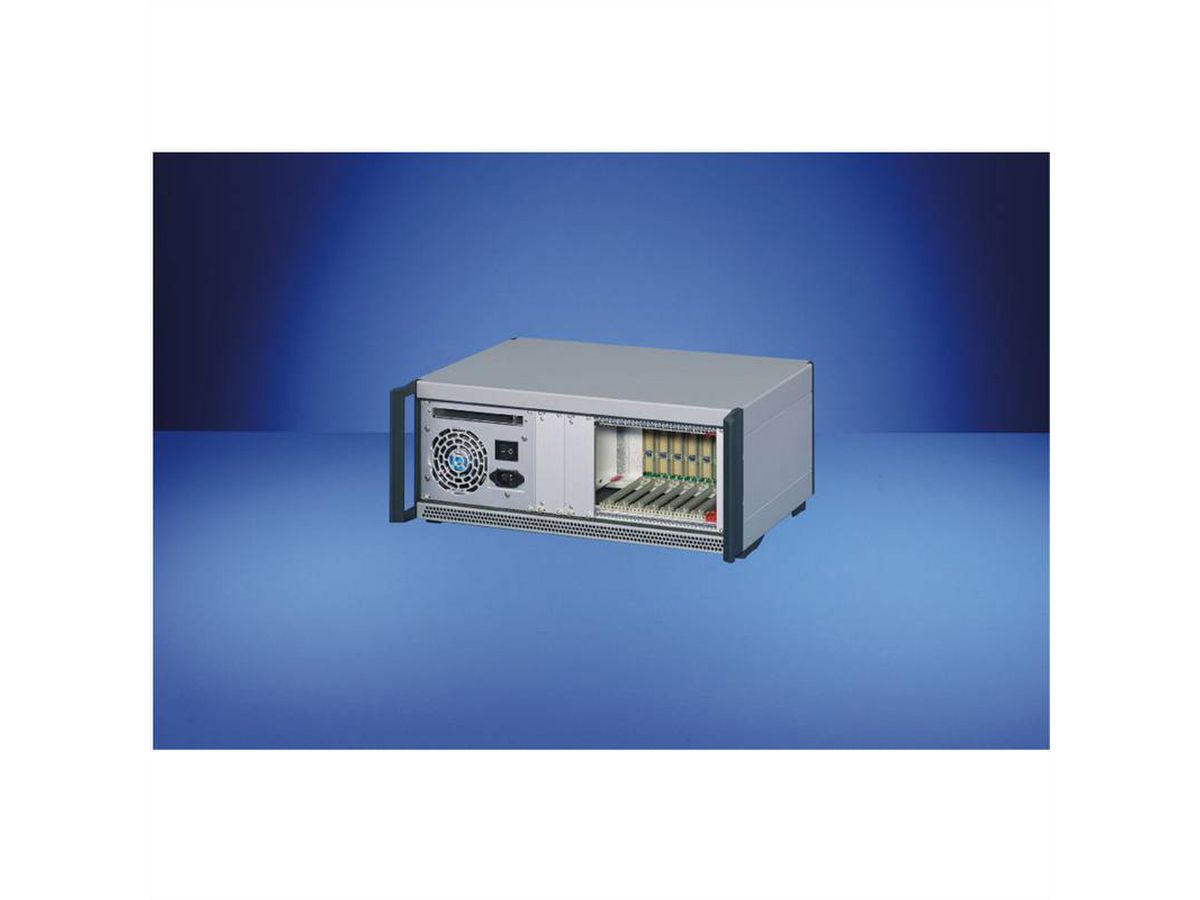

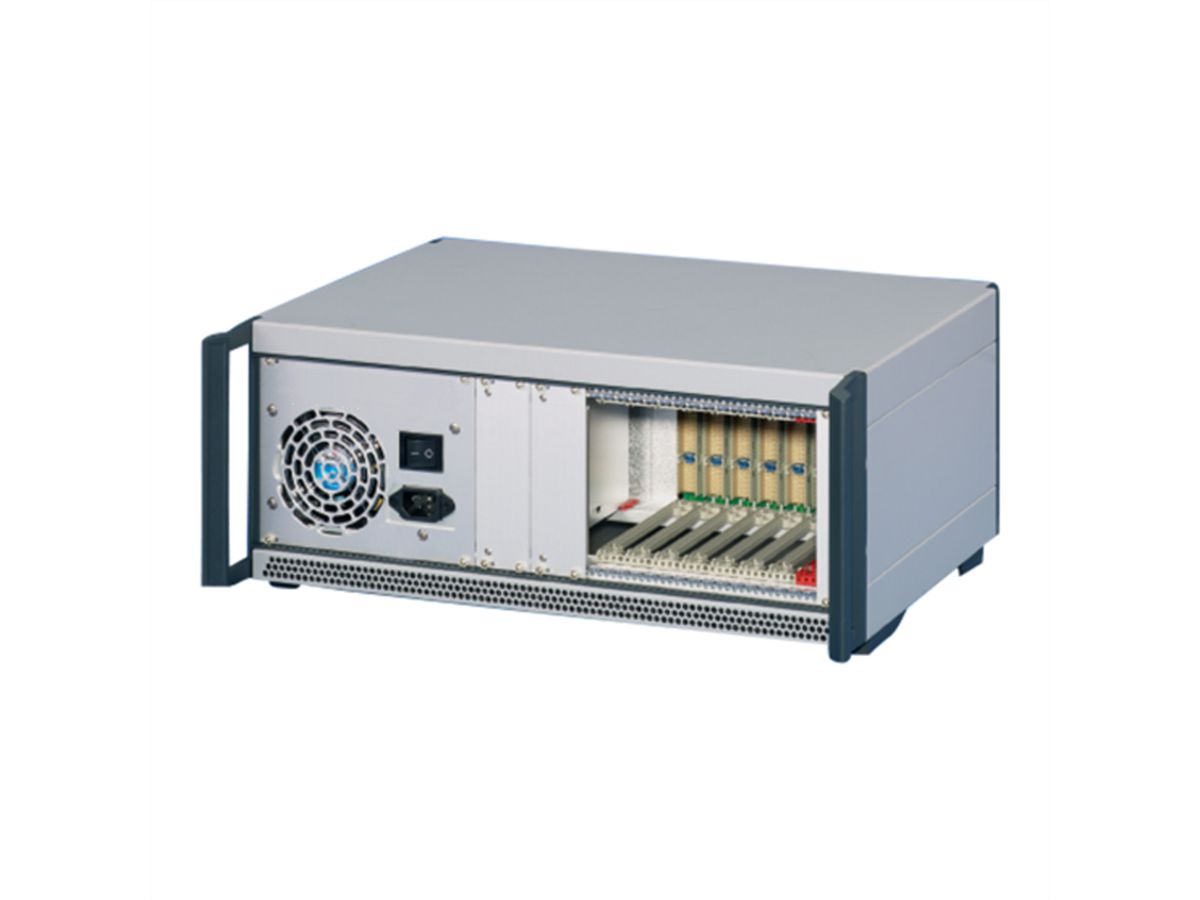

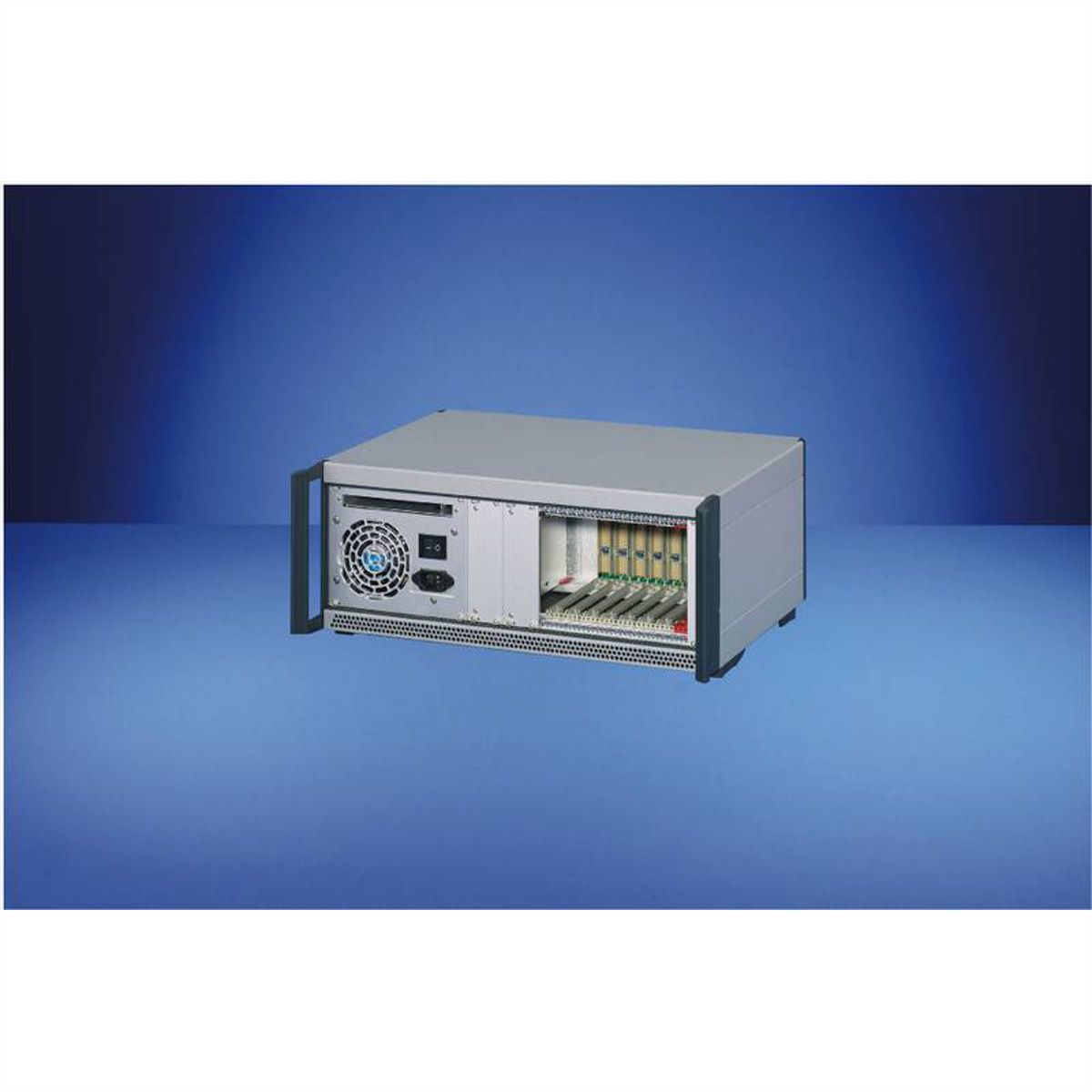

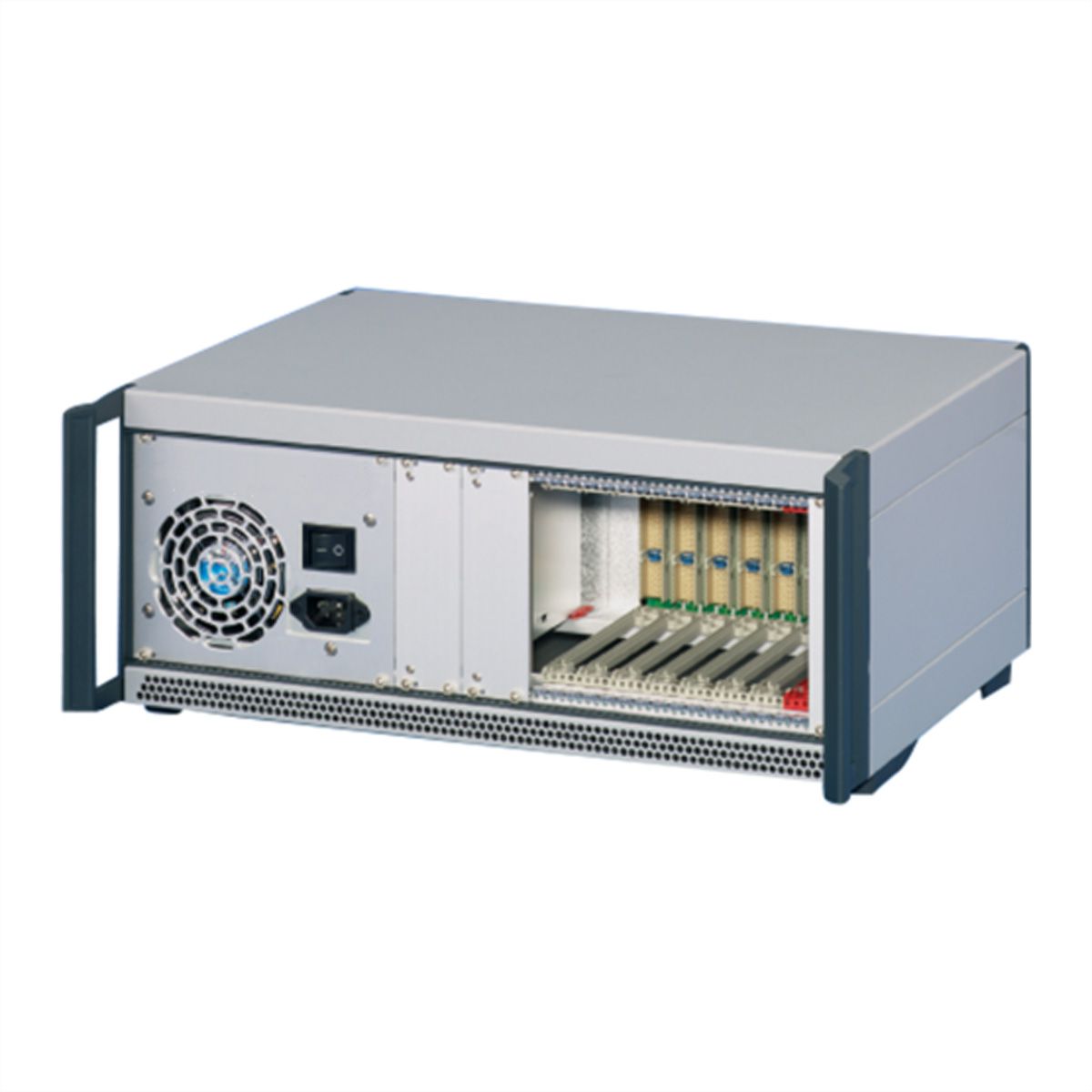

CPCI-System mit ATX-Netzteil. Desktop, 4 HE, 8 Slot, 84 HP

CPCI SYST.4U 84HP 160/80D

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief - Rückseite, Rear I/O: 3 HE, 80 mm tief - Backplane: 8 Slot, 3 HE, 32 Bit, Systemslot rechts - 8 TE breite CPU einsetzbar - ATX-Netzgerät, 300 W - Entwärmung durch zwei Radialventilatoren vorne nach hinten - Einbaumöglichkeit von Slim-Line DVD-Laufwerk und Harddisk

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	CompactPCI Backplanes
Höheneinheiten	4 HE
Höhe	177 mm
Tiefe	275 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	11 kg

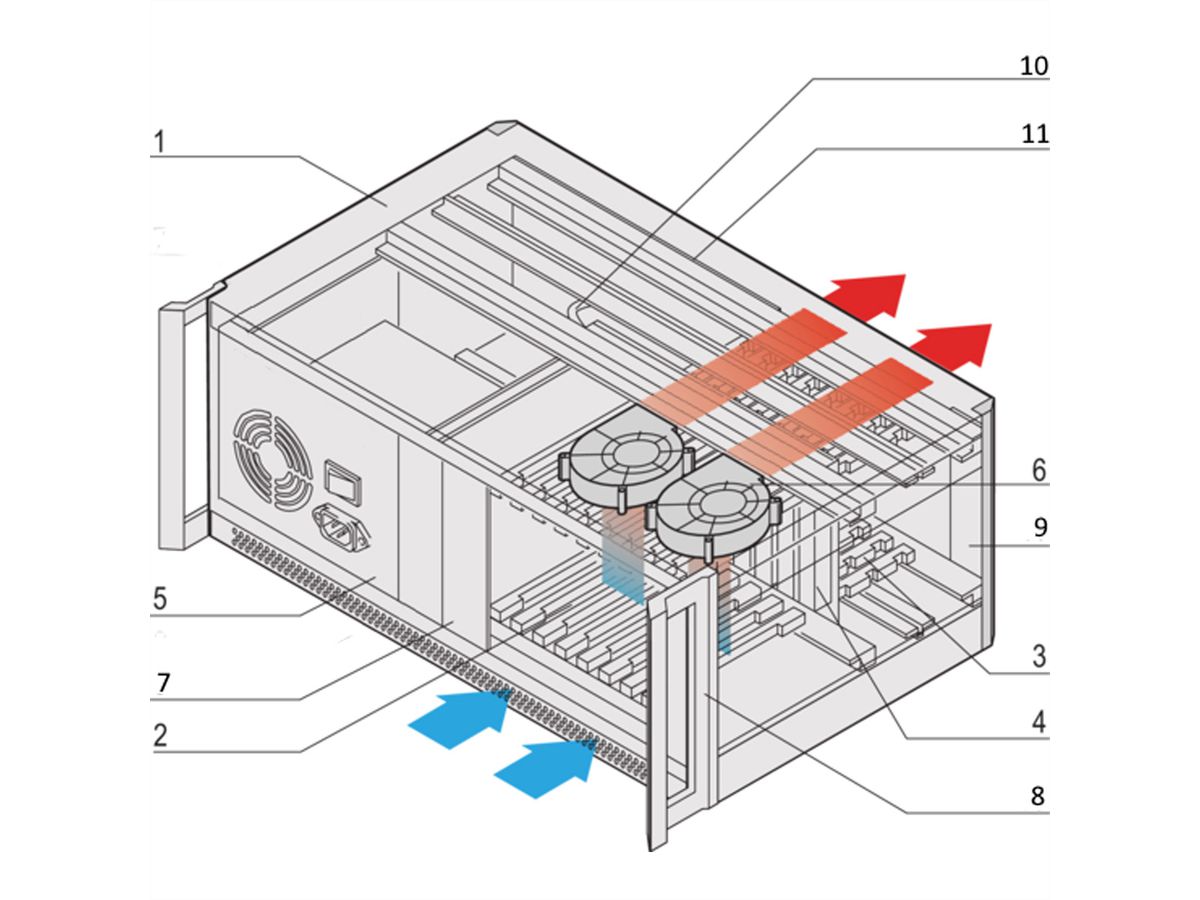

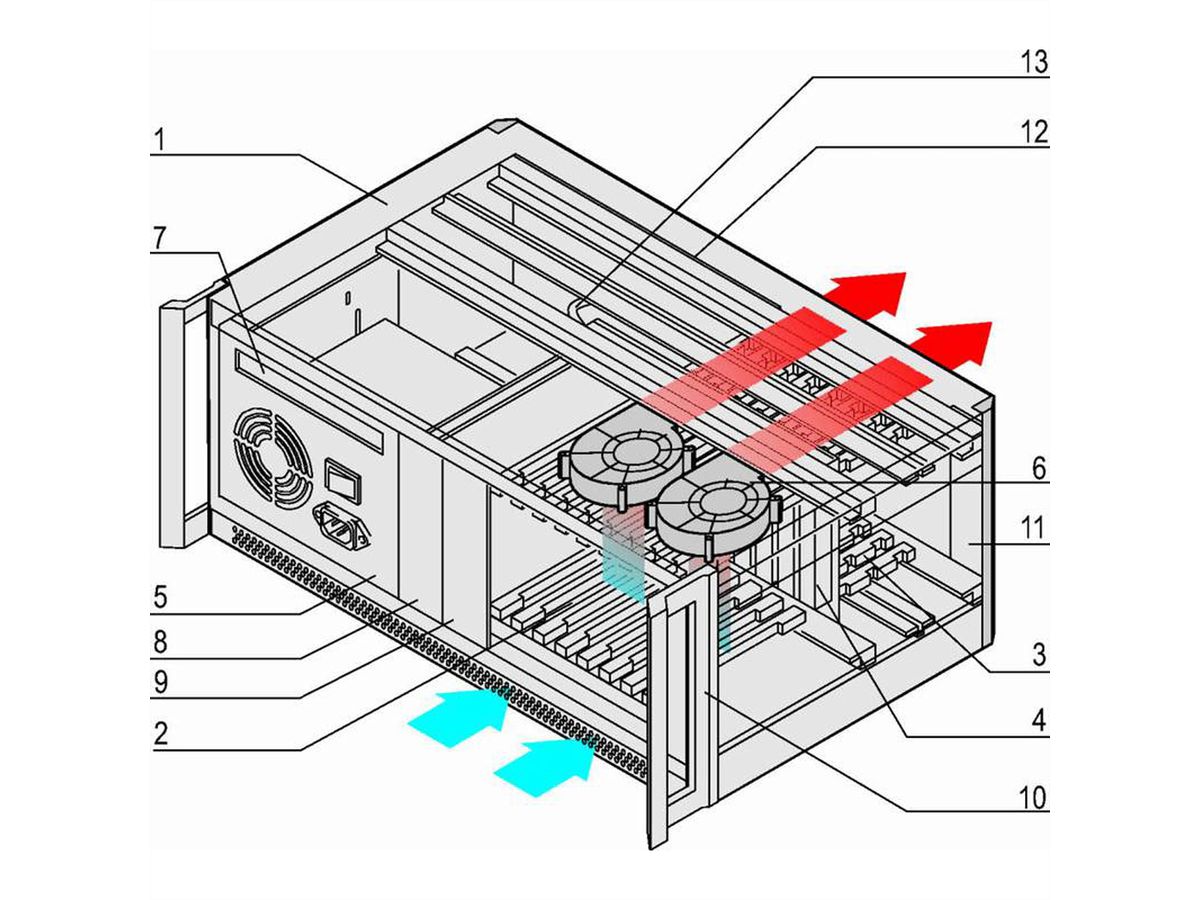

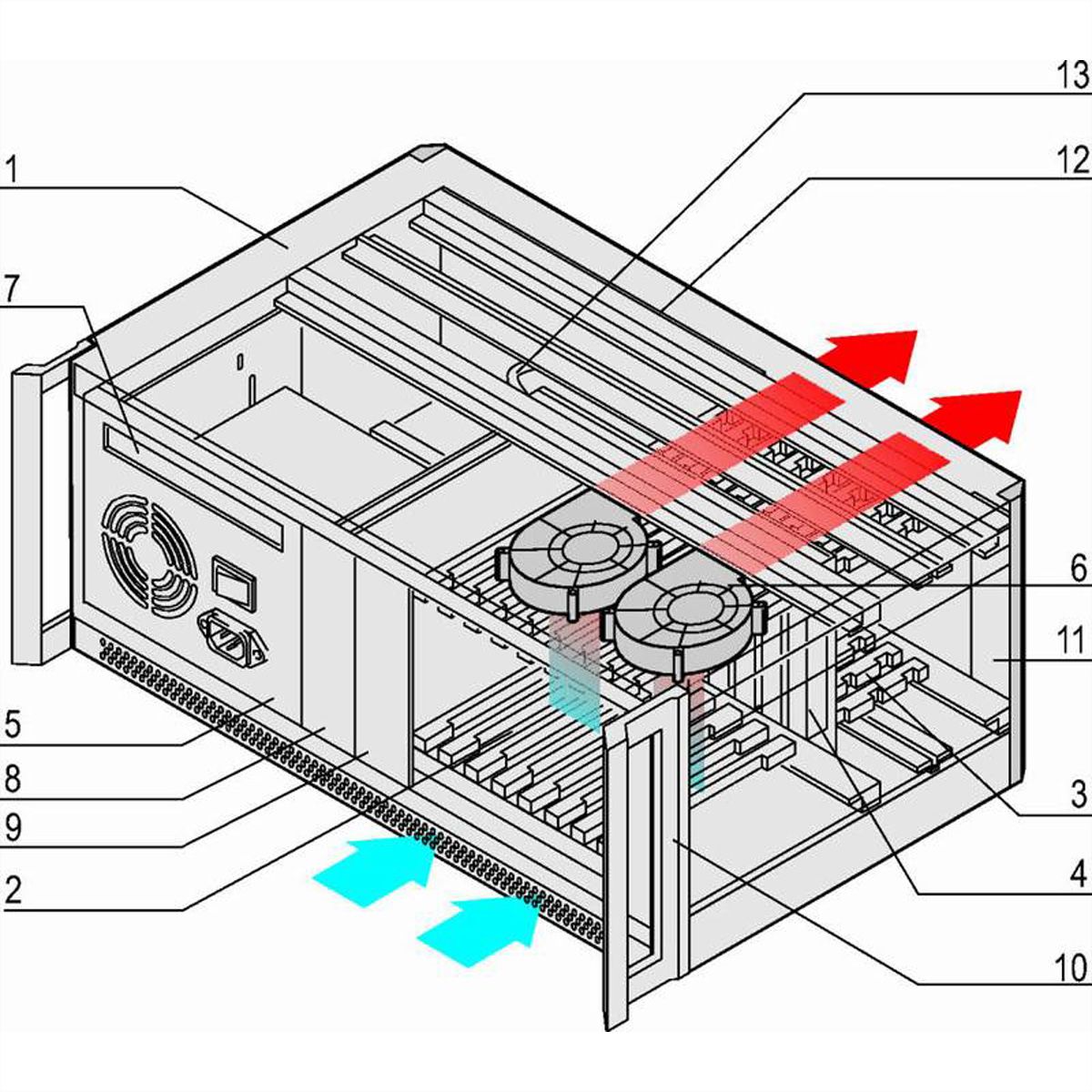

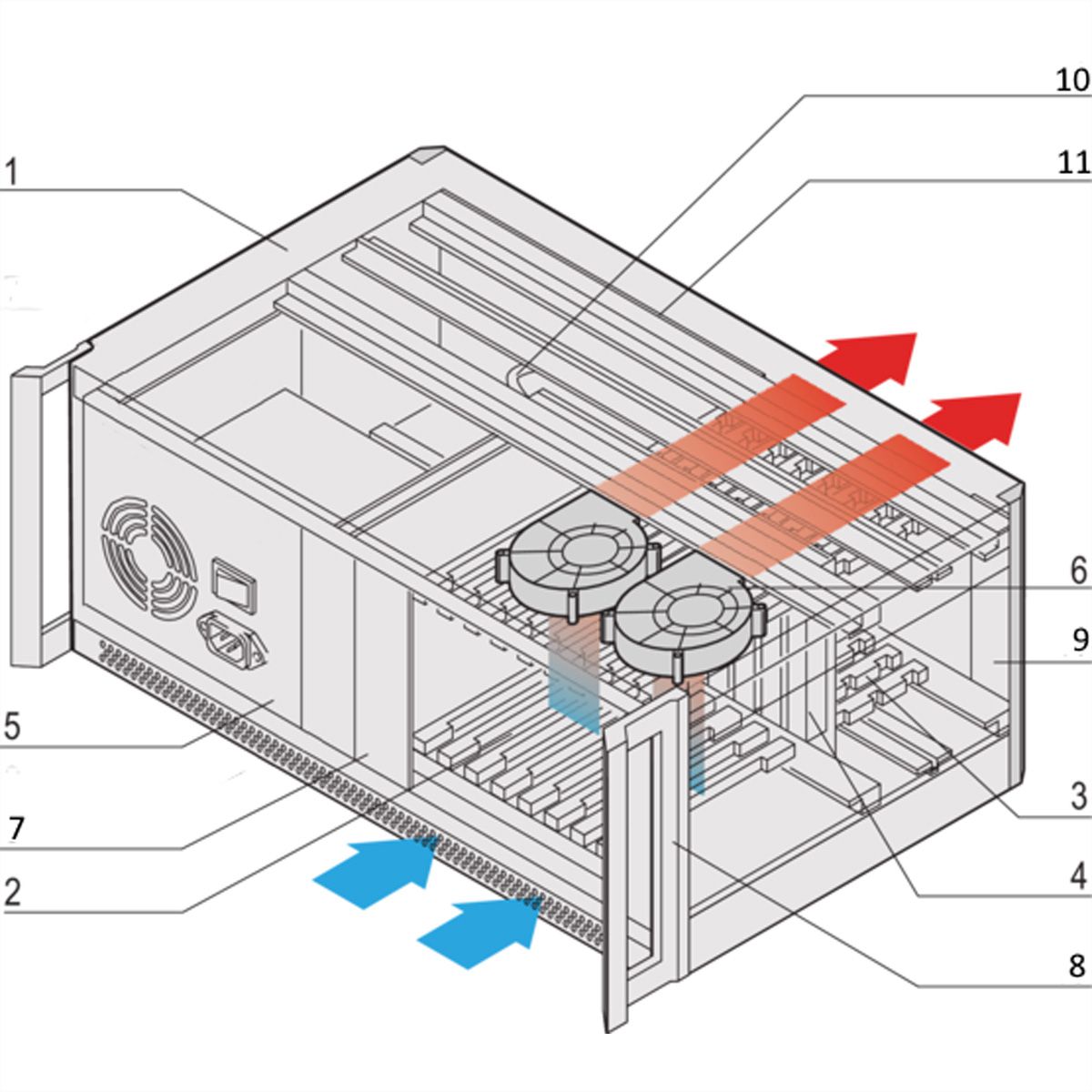

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	ratiopacPRO-air Gehäuse, RAL 9006, geschirmt, perforierte Luftein-/Auslassöffnungen vorne und hinten; Frontgriffe RAL 7016
Pos.2 (8x):	Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief)
Pos.3 (8x):	Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief)
Pos.4 (1x):	Backplane für 3 HE-Karten; 8 Slot, 32 Bit (Bestell-Nr. 23006-818); Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar)
Pos.5 (1x):	ATX-Netzgerät, 300 W; Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter; 32 TE
Pos.6 (2x):	Radialventilator, je 36 m3/h, freiblasend
Pos.7 (1x):	Laufwerkskassette zum Einbau eines Slim-Line DVD-Laufwerks
Pos.8 (1x):	Laufwerkskassette 3 HE, 8 TE, zum Einbau einer Harddisk
Pos.9 (1x):	Frontplatte, vorne, 3 HE, 8 TE
Pos.10 (1x):	Frontplatte, vorne, 3 HE, 4 TE, abnehmbar zur Erweiterung des Systemslots auf 8 TE
Pos.11 (1x):	Frontplatte, hinten, 3 HE, 4 TE
Pos.12 (1x):	Frontplatte, hinten, 3 HE, 48 TE
Pos.13 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (786,1 KB)

Download

Hersteller-Datenblatt - English (785,4 KB)

Download

PDF-Datenblatt - Benutzeranleitung System - Deutsch (344,5 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
