Lieferbar ca. 13.01.2025
Art.-Nr. 26156011
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 24579604
Paketgewicht 8,174 kg

Beschreibung

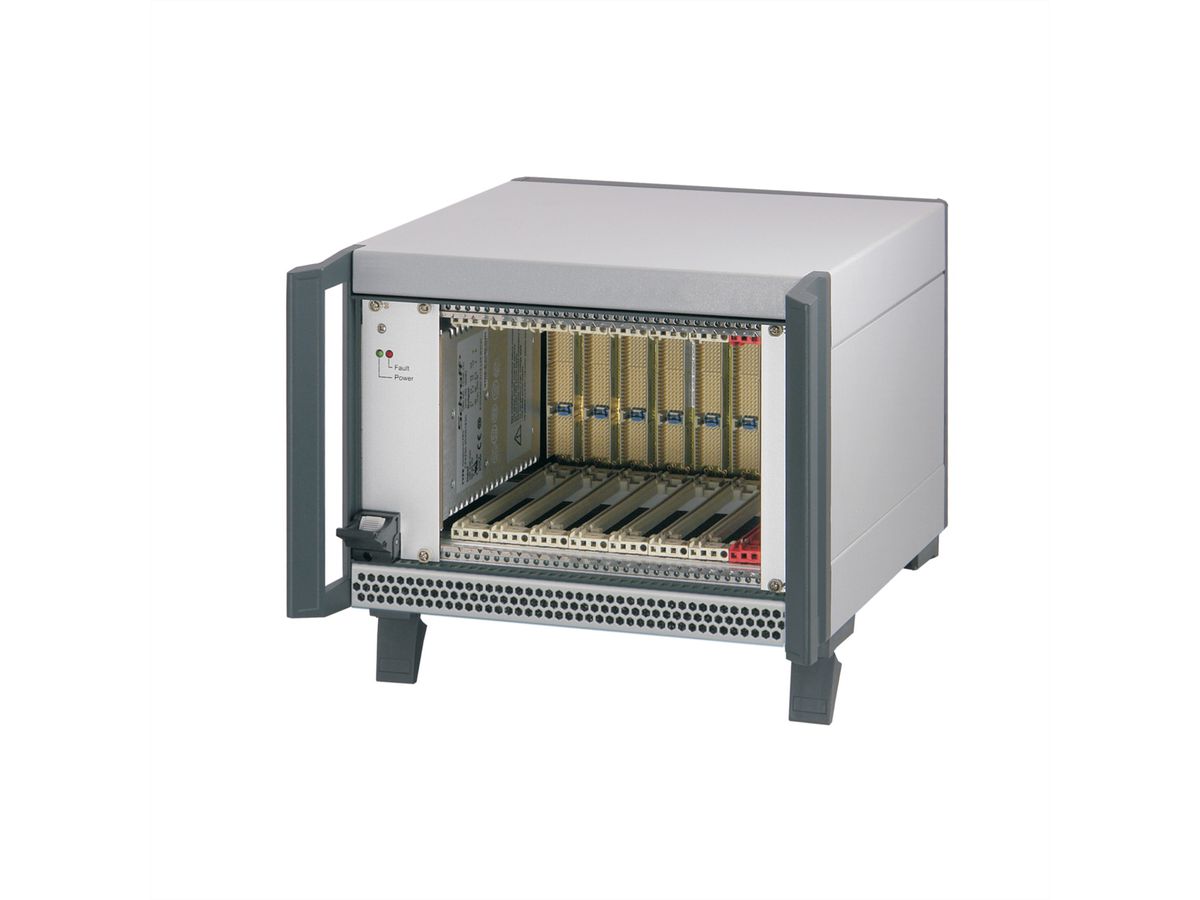

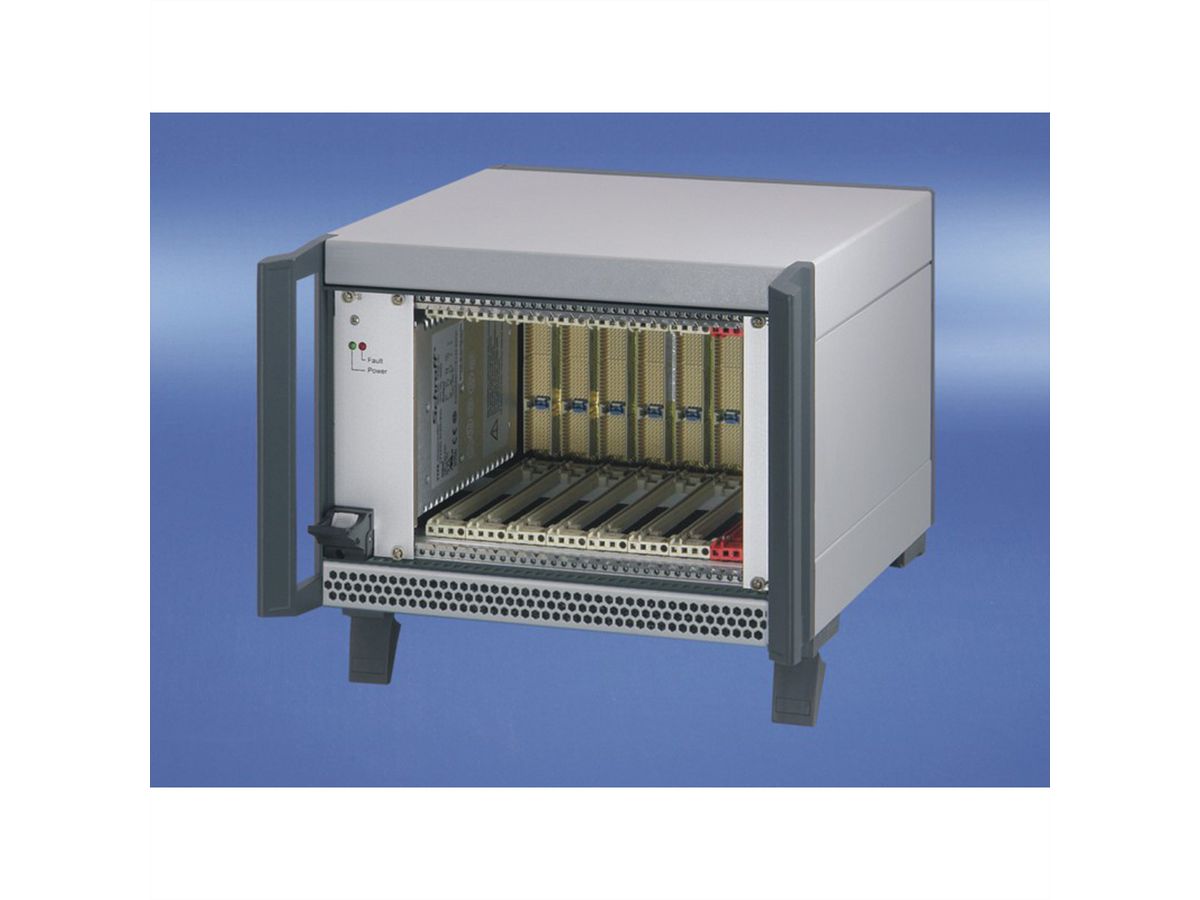

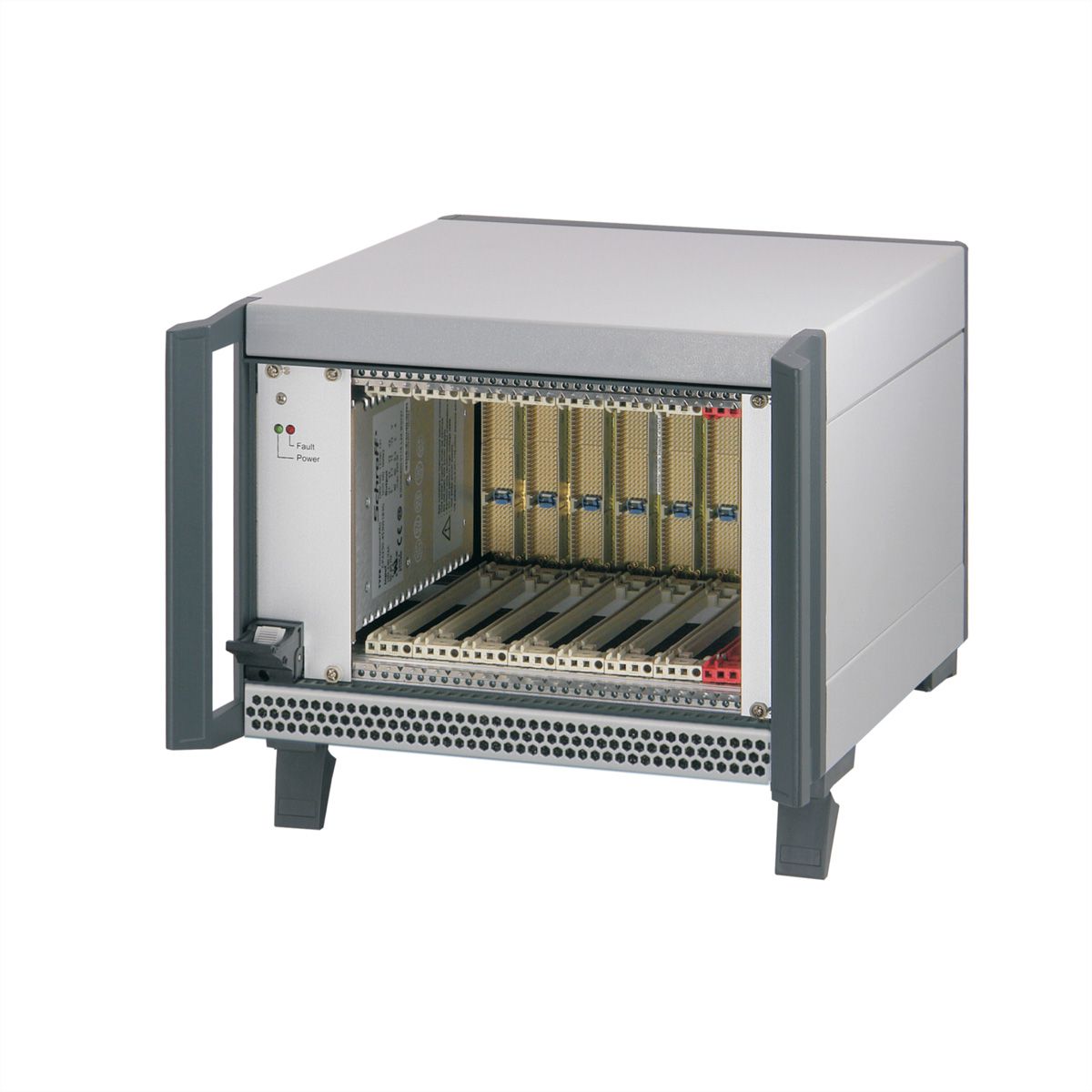

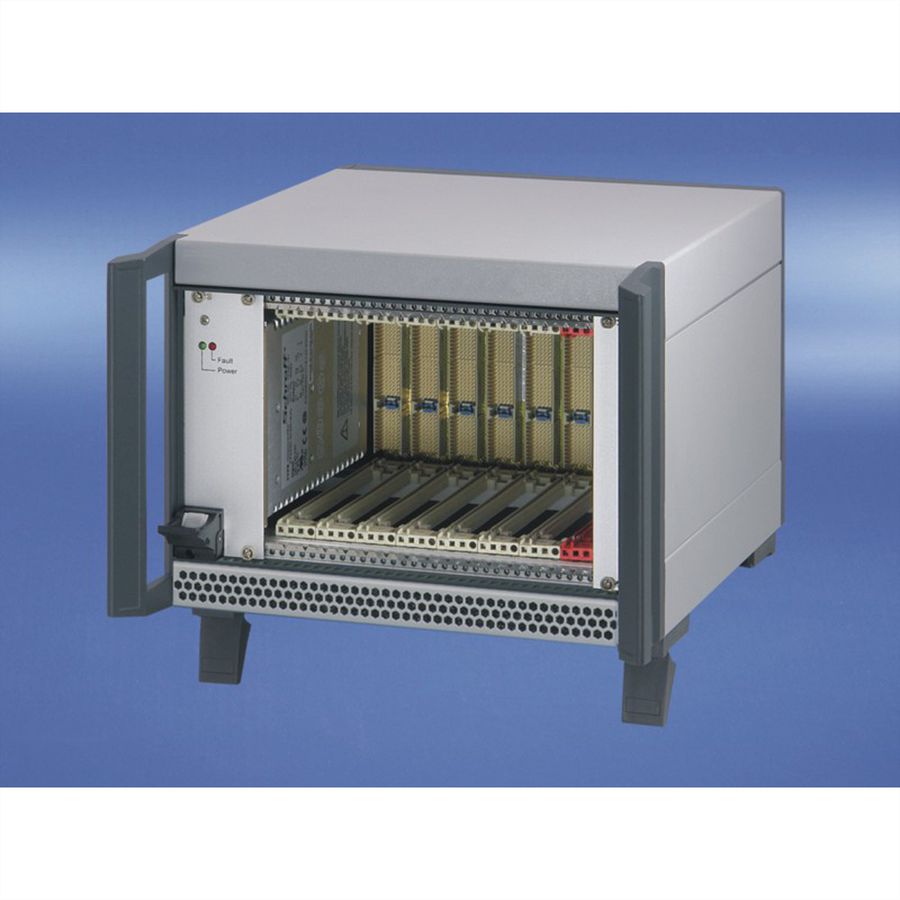

CPCI System mit steckbarem Netzteil, Desktop, 4 HE, 8 Slot, 44 HP

RATIO/PRO 3/4U 44HP 275D 8SL

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief - Rückseite, Rear I/O: 3 HE, 80 mm tief - Backplane: 8 Slot, 3 HE, 32 Bit, Systemslot rechts - 8 TE breite CPU einsetzbar - 19"-Netzgerät, 250 W, 3 HE, 8 TE - Entwärmung durch zwei Radialventilatoren von vorne nach hinten

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp CompactPCI Backplanes
Höheneinheiten 4 HE
Höhe 177 mm
Tiefe 275 mm
Verpackungshöhe 370 mm
Verpackungsbreite 600 mm
Verpackungstiefe 650 mm
Paketgewicht 8.174 kg

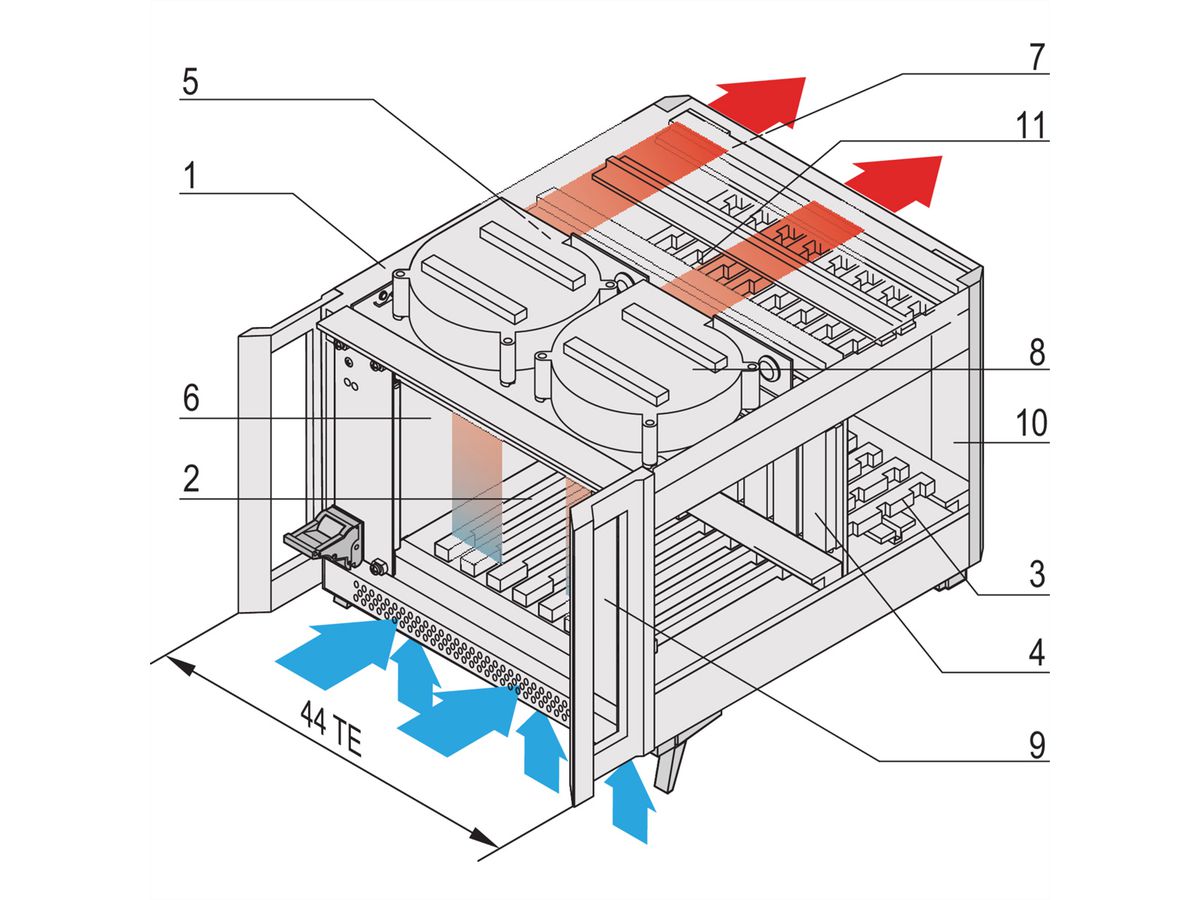

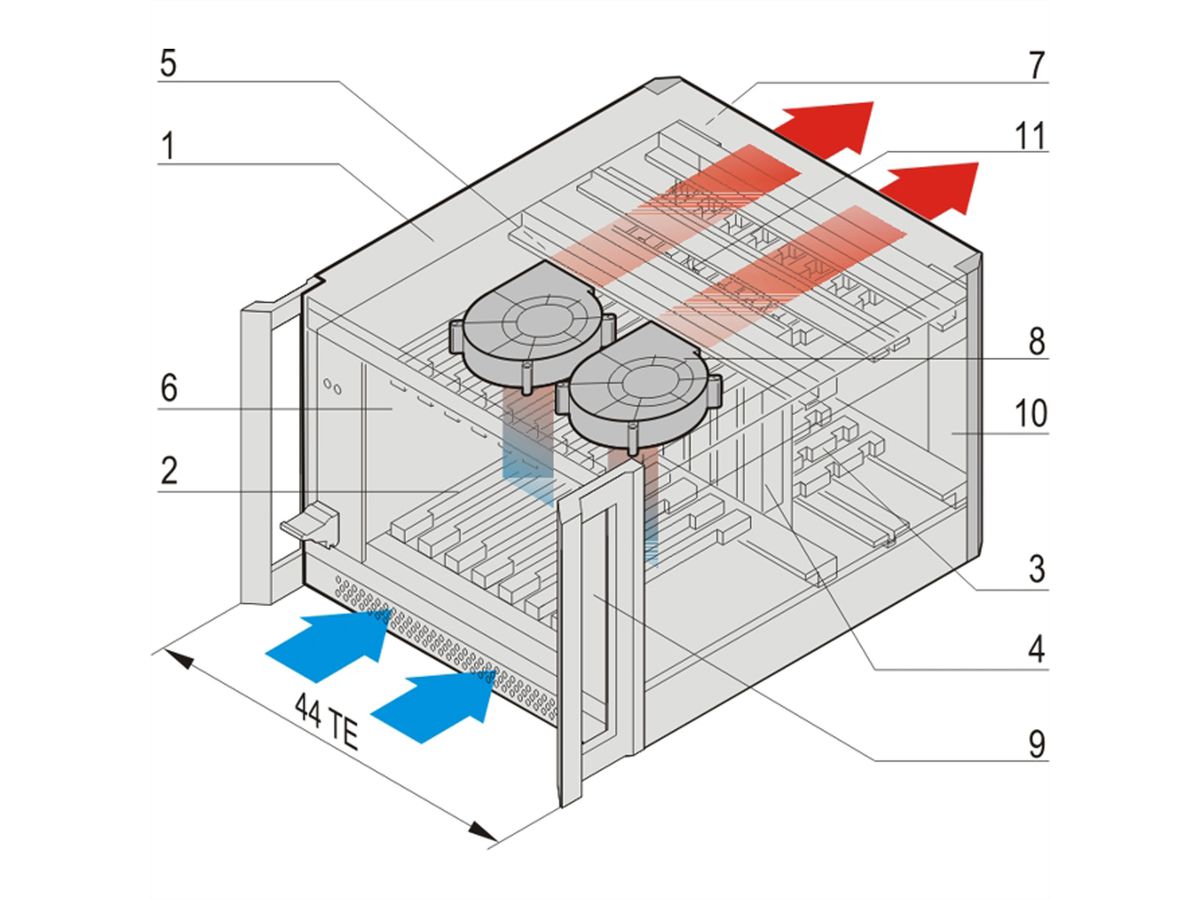

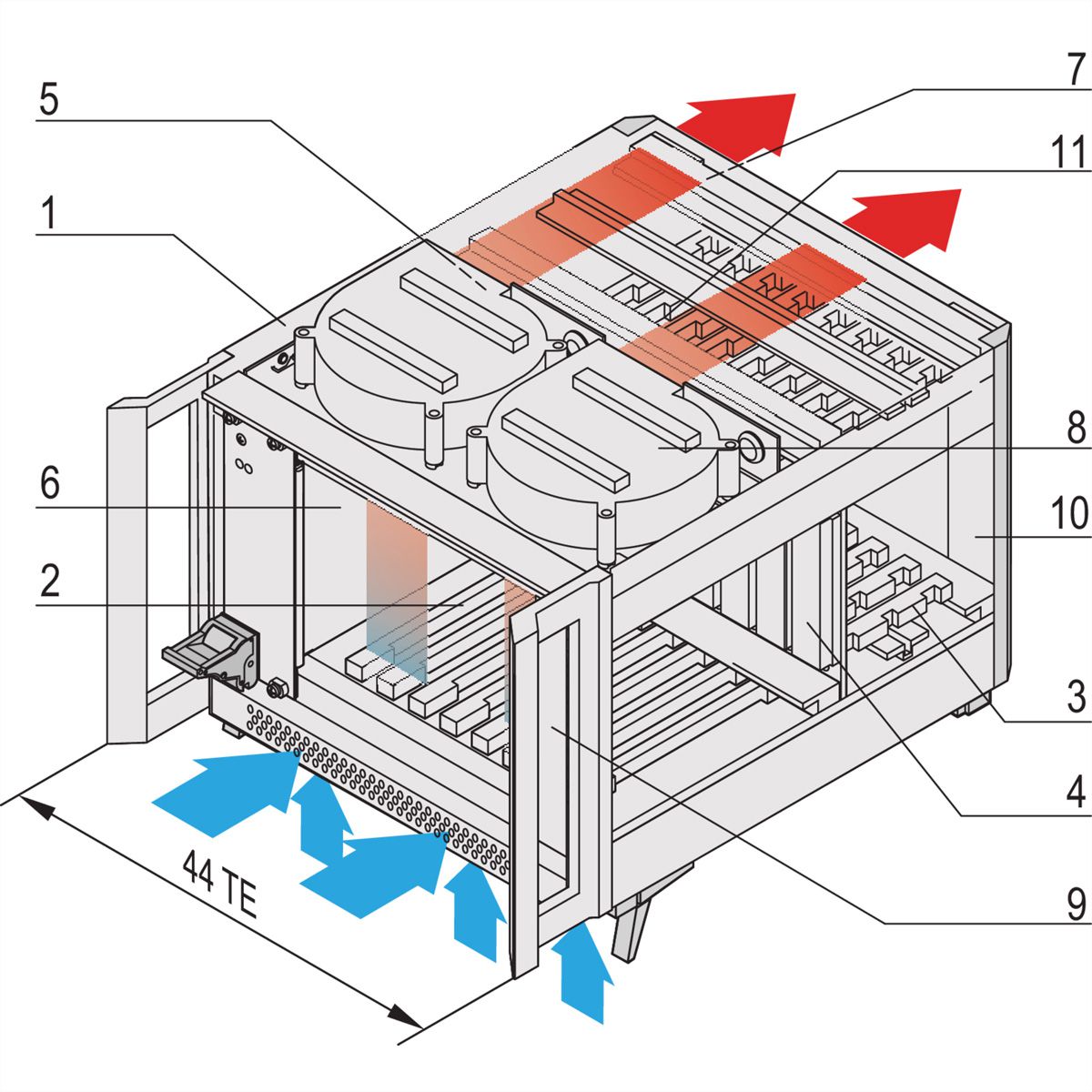

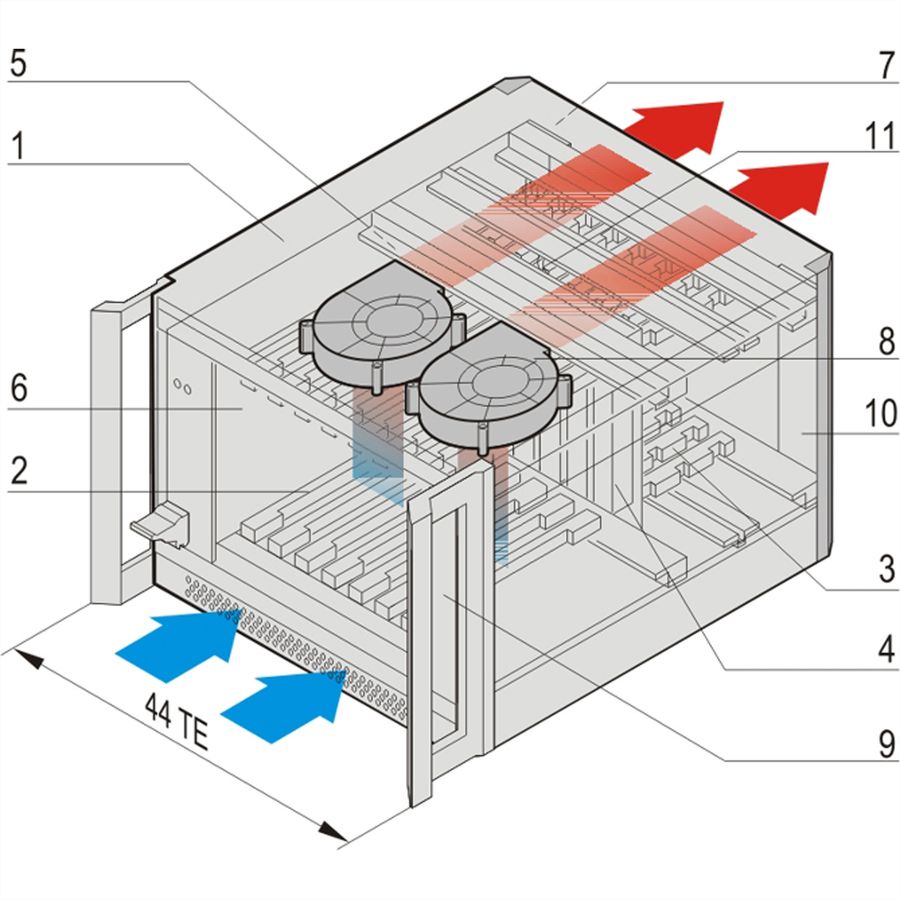

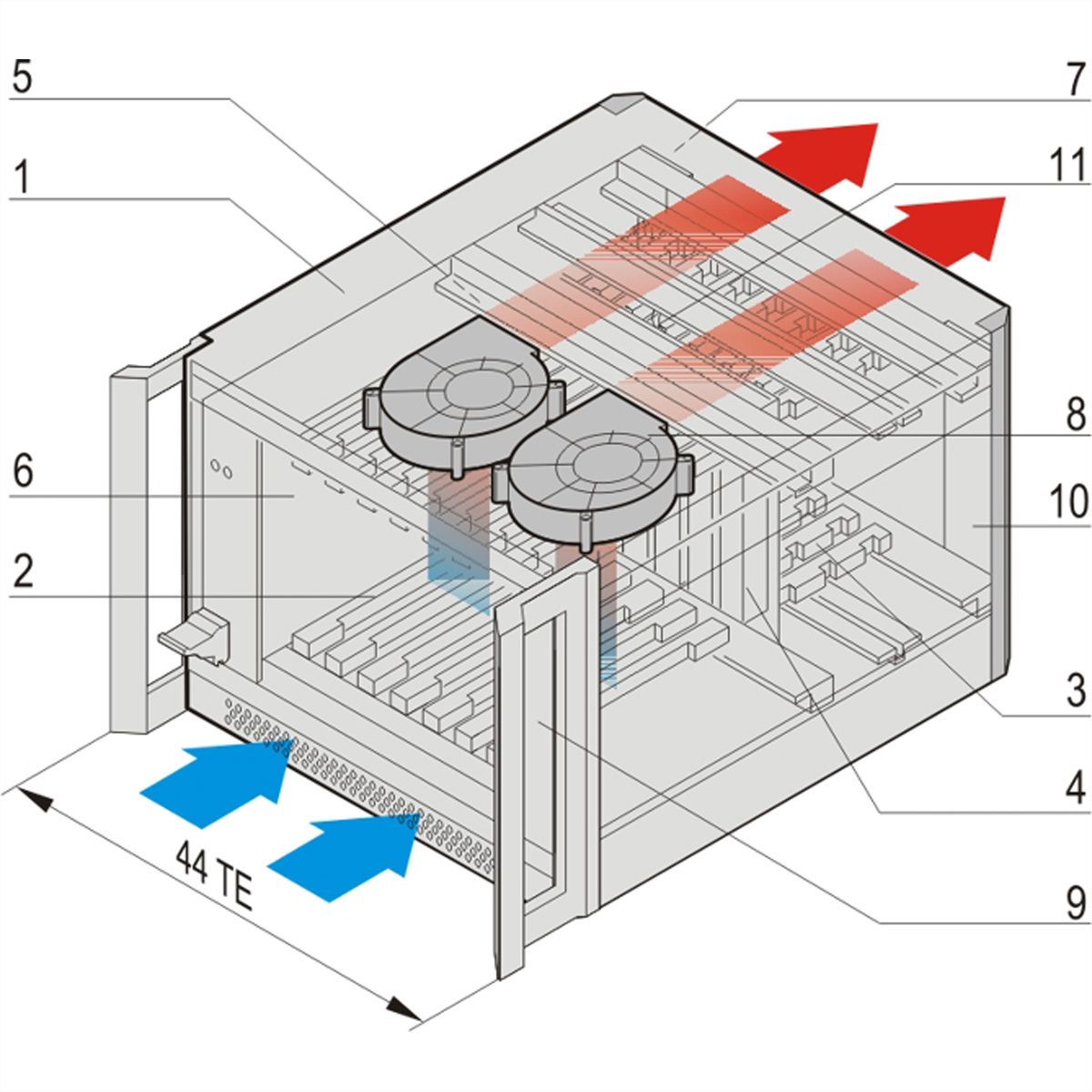

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x): ratiopacPRO-air Gehäuse, RAL 9006, geschirmt, perforierte Luftein-/Auslassöffnungen vorne und hinten; Frontgriffe RAL 7016
Pos.2 (8x): Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief)
Pos.3 (8x): Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief)
Pos.4 (1x): Backplane für 3 HE-Karten; 8 Slot, 32 Bit (Bestell-Nr. 23006-818); Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar
Pos.5 (1x): Power Backplane, 3 HE, 8 TE mit 1 x P47-Steckverbinder
Pos.6 (1x): 19"-kompatibles Netzgerät 250 W (3 HE, 8 TE; Bestell-Nr. 13100-141)
Pos.7 (1x): Netzeingangsmodul, 3 HE, 8 TE; Netzfilter, 110 ... 250 VAC, 50 ... 60 Hz, max. Strom 10 A
Pos.8 (2x): Radialventilator, je 36 m3/h, freiblasend
Pos.9 (1x): Frontplatte, vorne, 3 HE, 4 TE, abnehmbar zur Erweiterung des Systemslots auf 8 TE
Pos.10 (1x): Frontplatte, hinten, 3 HE, 4 TE
Pos.11 (1x): Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (819,2 KB)

Download

Hersteller-Datenblatt - English (818,5 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (430,6 KB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
