SCHROFF System, 3 HE, 8 Slot, mit Rear I/O - BGTR CPCI 3HE 8SLOT

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26155973
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24579031
Paketgewicht	9,6 kg

Beschreibung

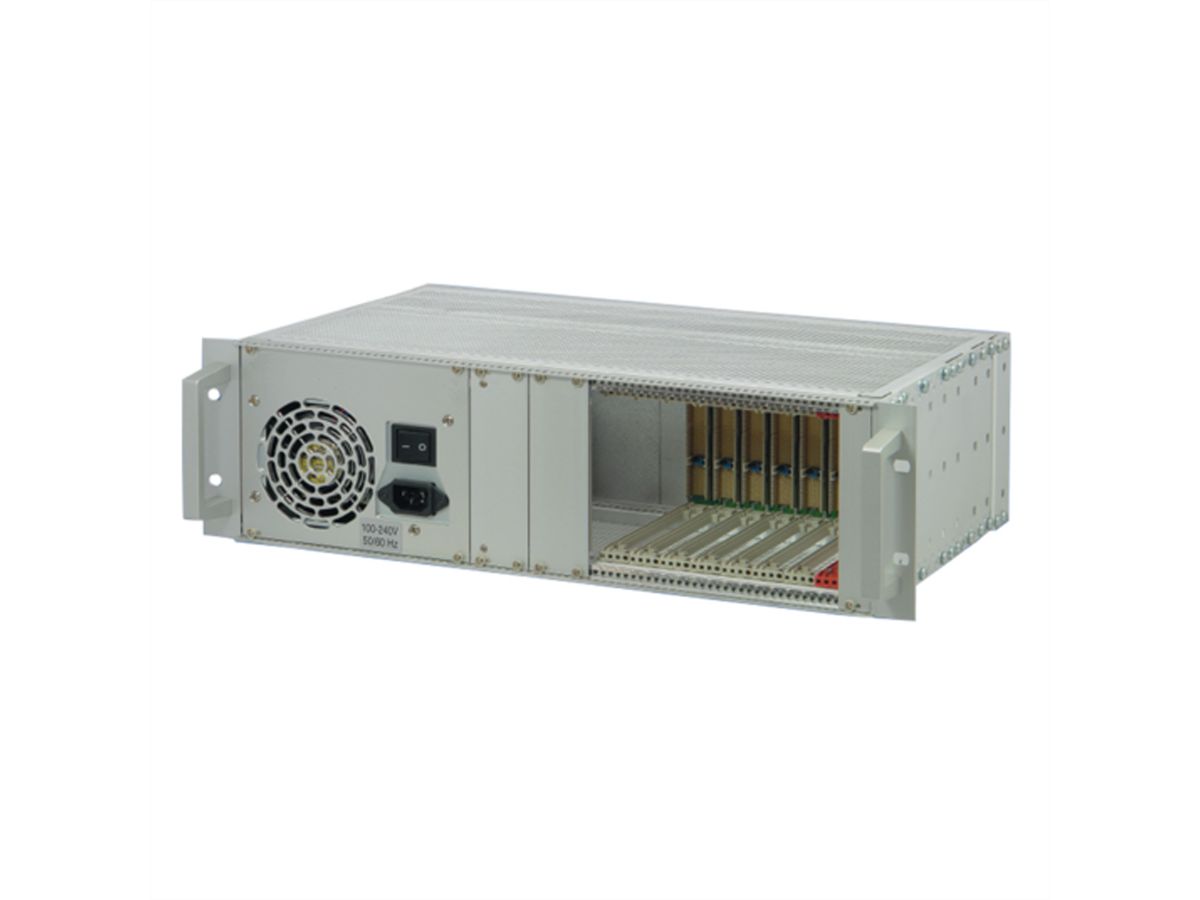

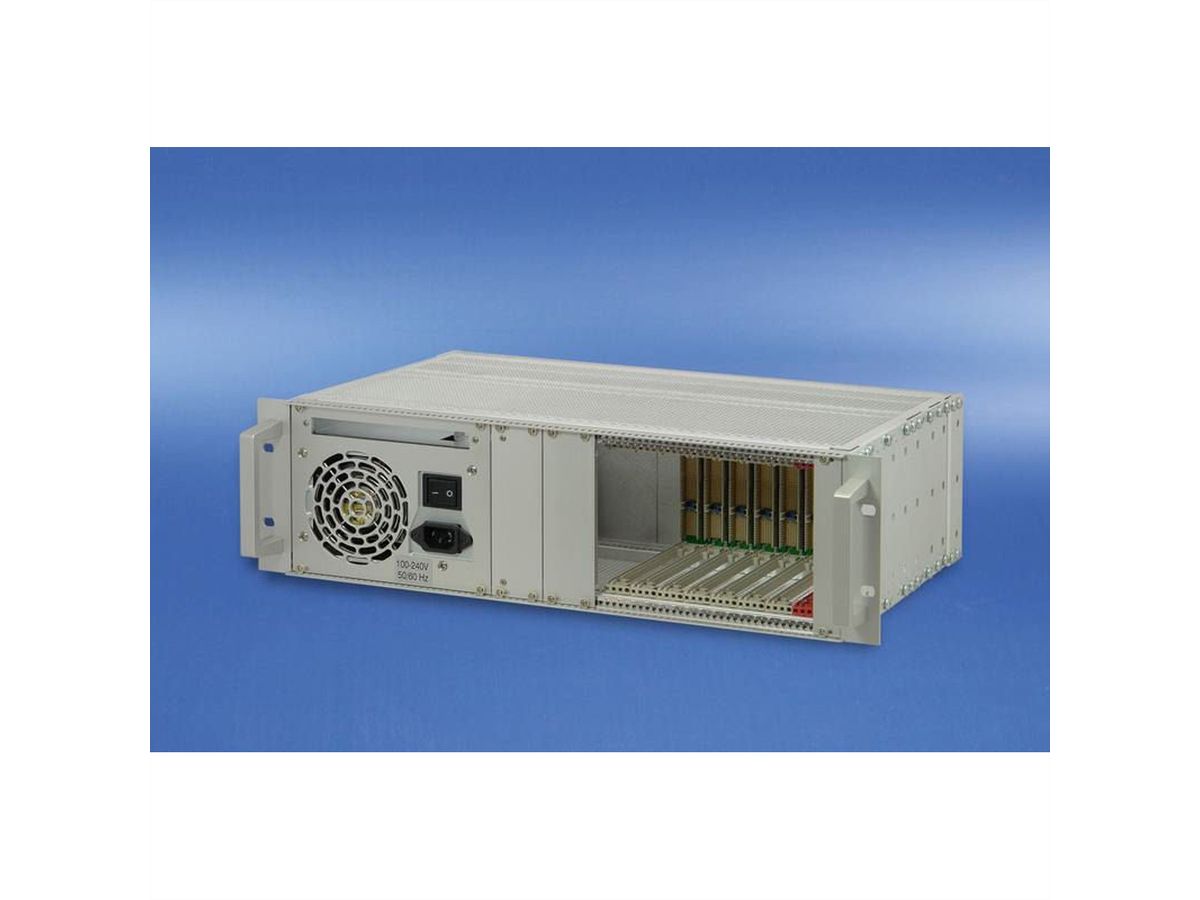

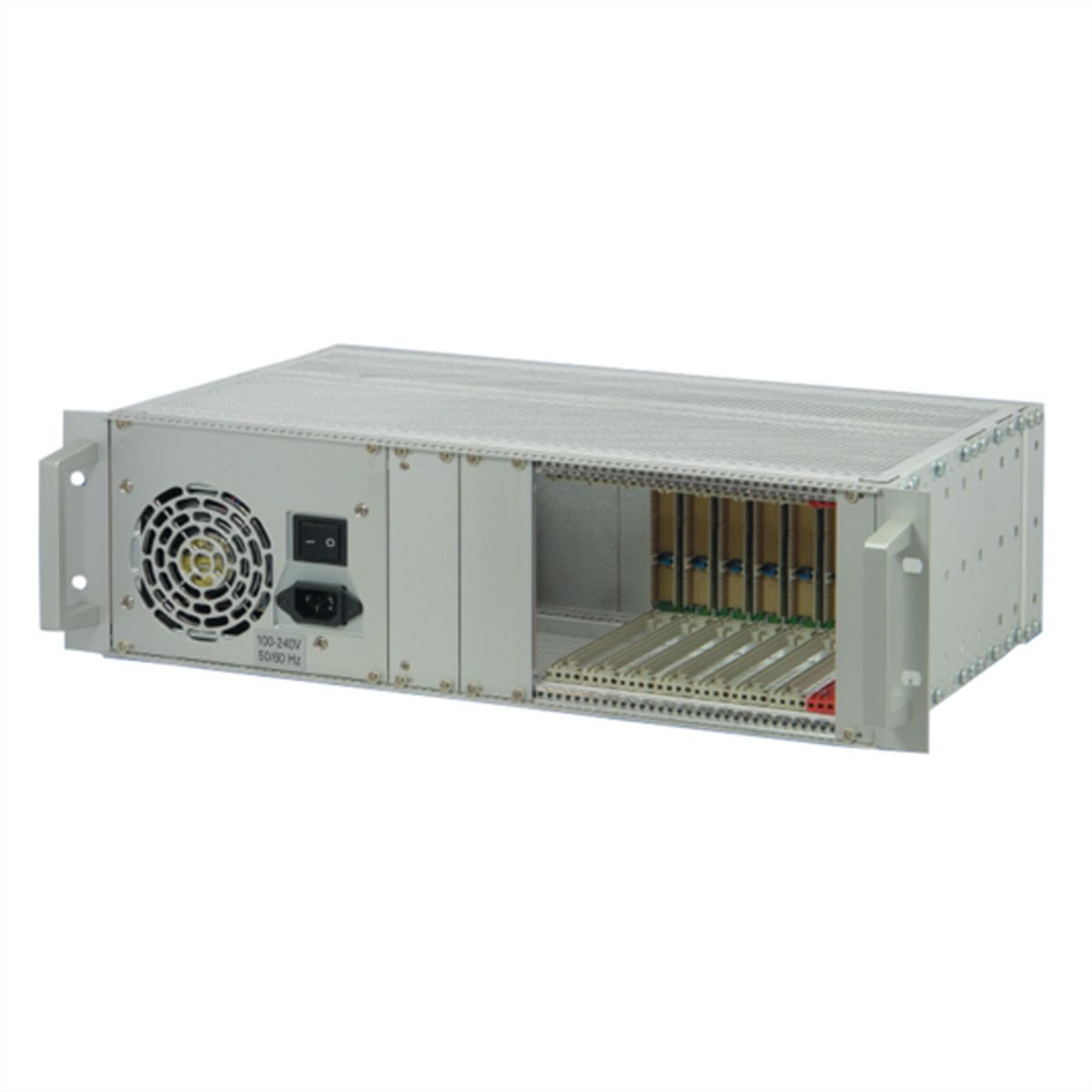

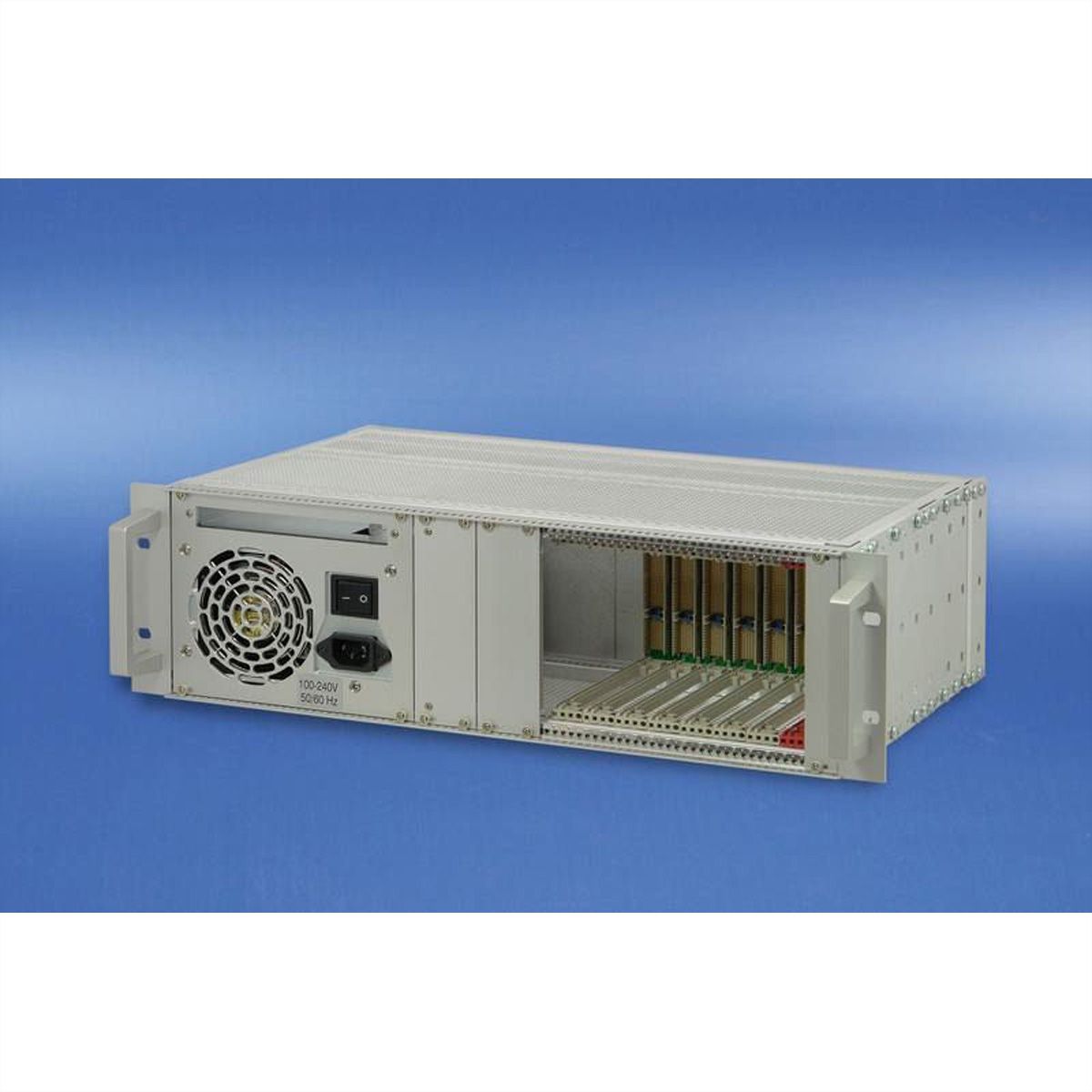

CPCI System mit ATX-Netzteil, 3 HE, 8 Slot

SUBR CPCI 3U 8SLOT

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief - Rückseite, Rear I/O: 3 HE, 80 mm tief - Backplane: 8 Slot, 3 HE, 32 Bit; Systemslot rechts - 8 TE breite CPU einsetzbar - ATX-Netzgerät, 300 W - Entwärmung durch Konvektion von unten nach oben - Einbaumöglichkeit für Slim-Line DVD-Laufwerk und Harddisk

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	CompactPCI Backplanes
Höheneinheiten	3 HE
Höhe	132.55 mm
Tiefe	275 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	9.6 kg

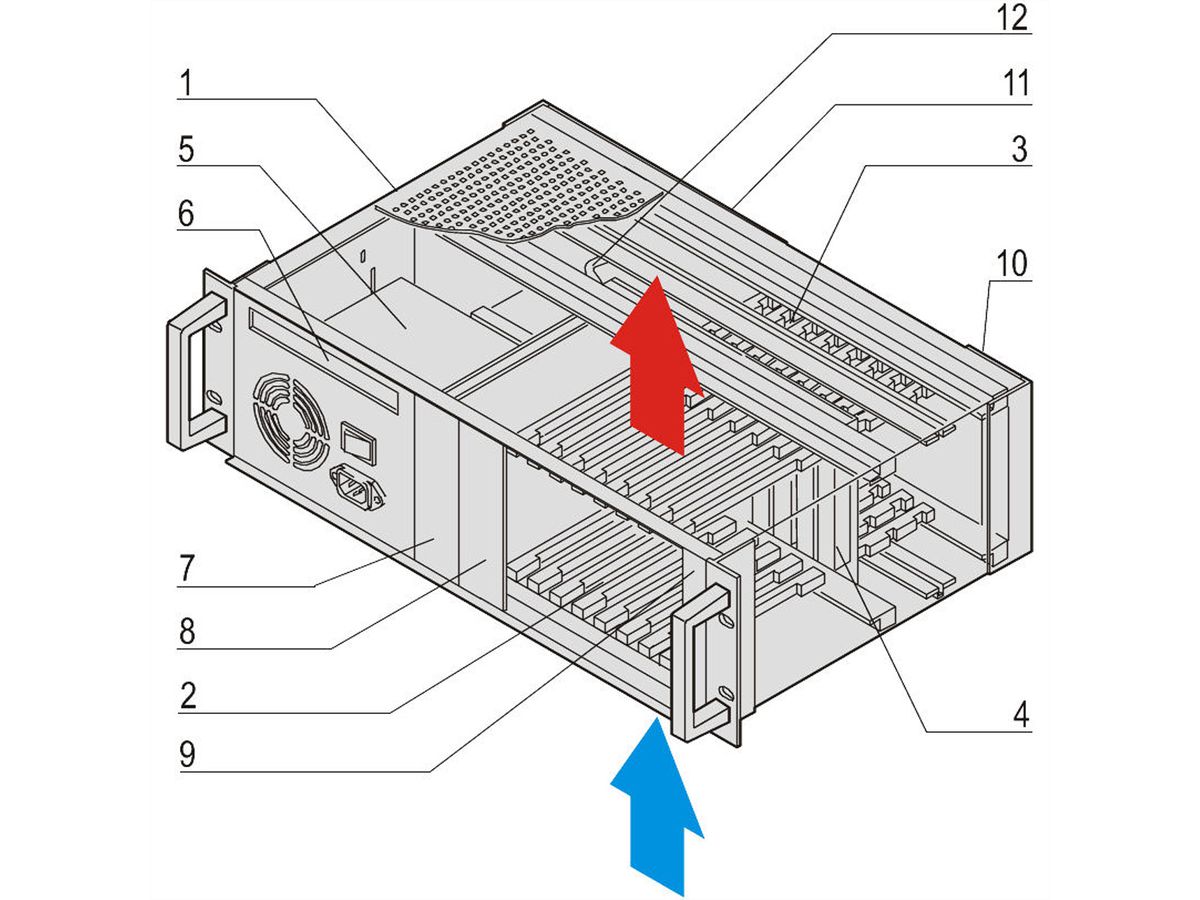

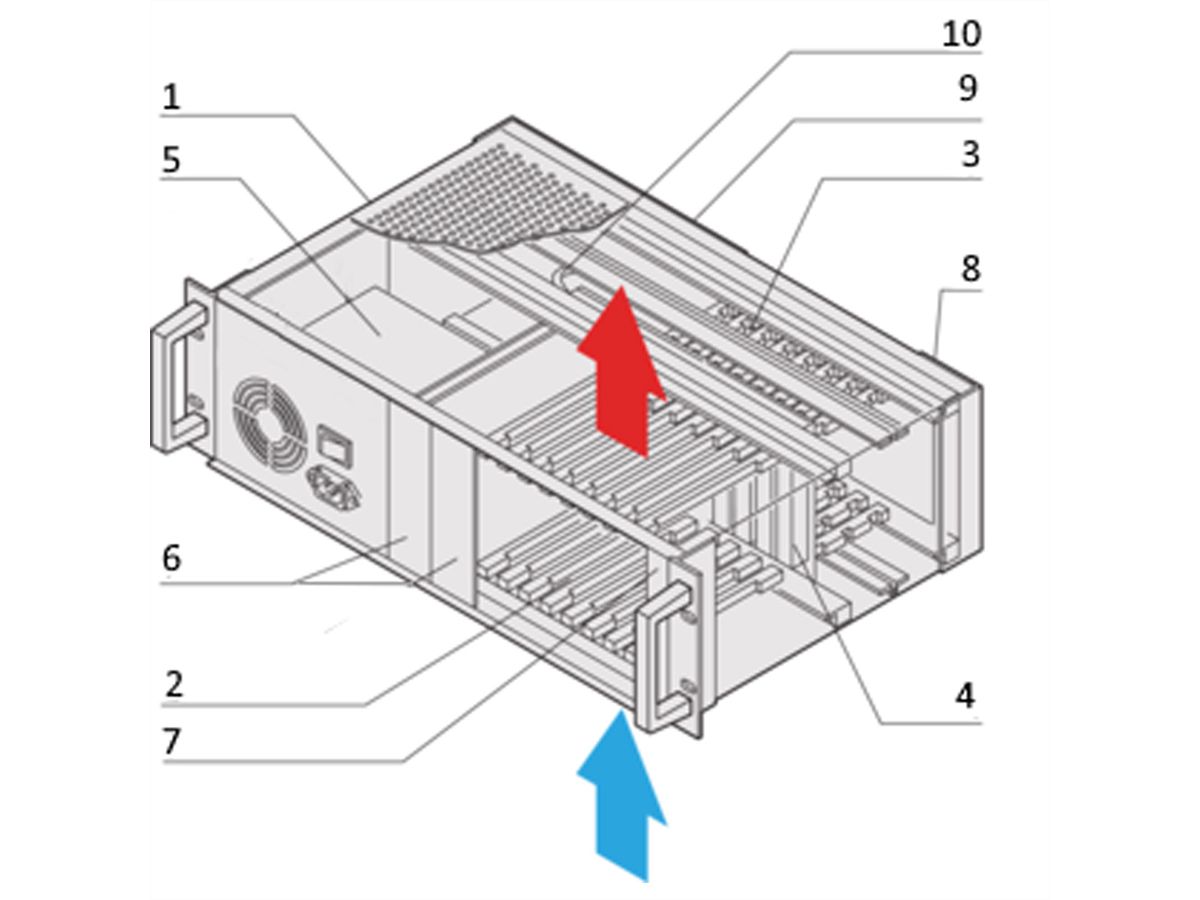

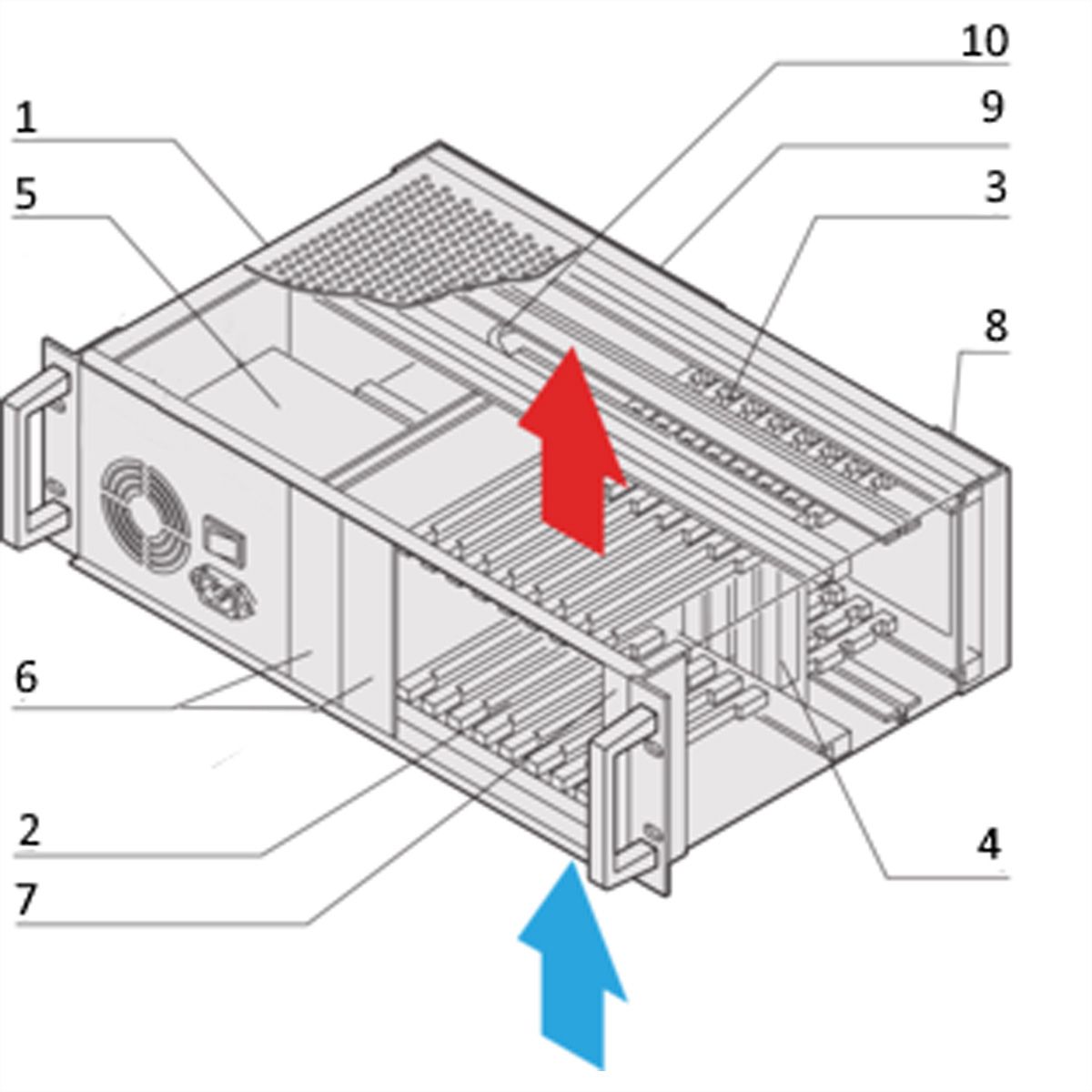

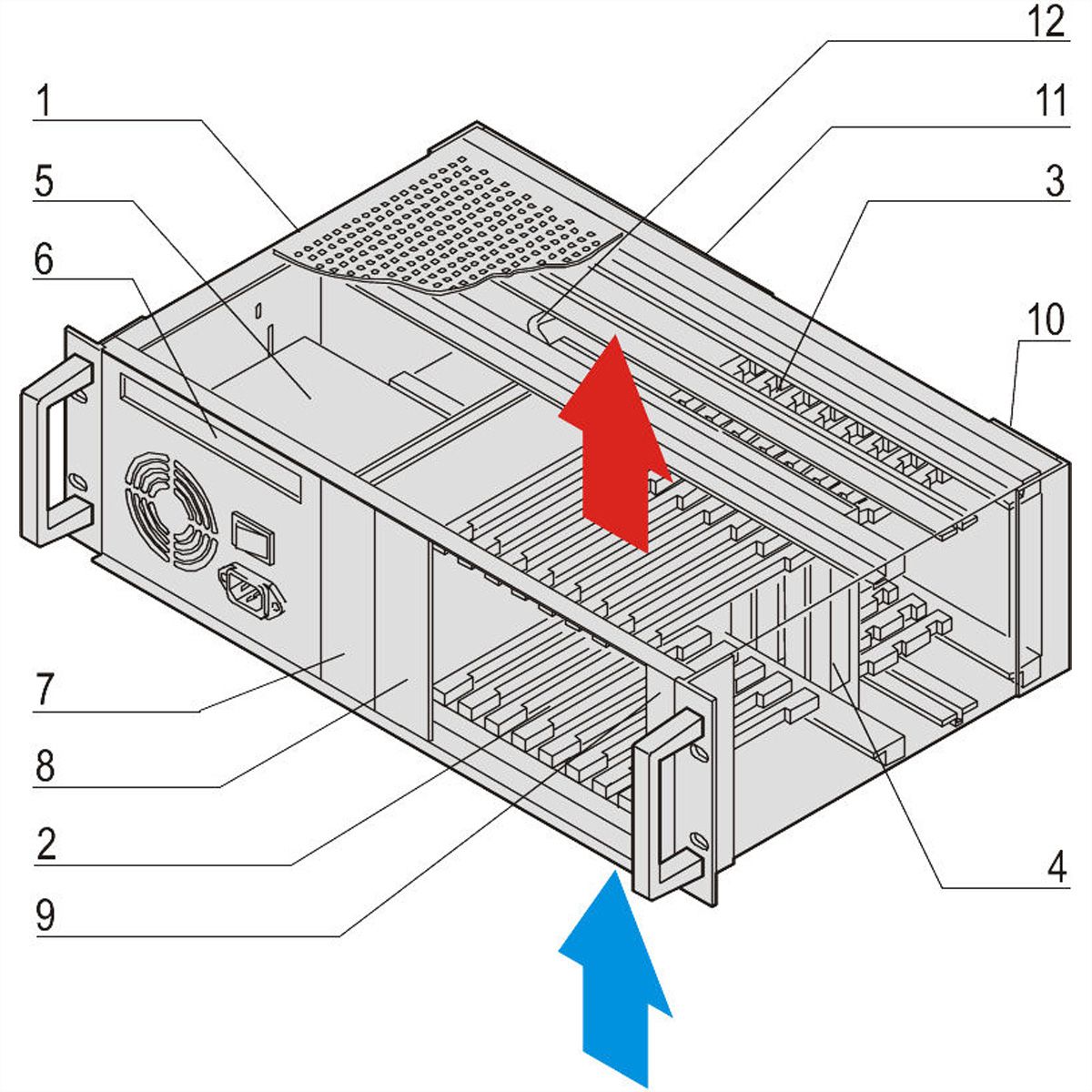

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, Aluminium; perforiertes Deck- und Bodenblech; 2 Frontgriffe
Pos.2 (8x):	Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief)
Pos.3 (8x):	Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief)
Pos.4 (1x):	Backplane für 3 HE-Karten; 8 Slot, 32 Bit (Bestell-Nr. 23006-818); Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar)
Pos.5 (1x):	ATX-Netzgerät; 300 W; 32 TE, Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter
Pos.6 (1x):	Laufwerkskassette zum Einbau eines Slim-Line DVD-Laufwerks
Pos.7 (1x):	Laufwerkskassette 3 HE, 8 TE, zum Einbau einer Harddisk
Pos.8 (1x):	Frontplatte vorne, 3 HE, 8 TE
Pos.9 (1x):	Frontplatte, vorne, 3 HE, 4 TE; zur Erweiterung des Systemslots auf 8 TE
Pos.10 (1x):	Frontplatte, hinten, 3 HE, 4 TE
Pos.11 (1x):	Frontplatte, hinten, 3 HE, 48 TE
Pos.12 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
