SCHROFF Steckbaugruppen mit IEL-Ein-/Aushebegriff für CompactPCI-/VME64x-Anwendungen - STECKBAUGRUPPE IEEE 3HE 12TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26152457
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20848591
EAN	4036088059988
Paketgewicht	0,11 kg

Beschreibung

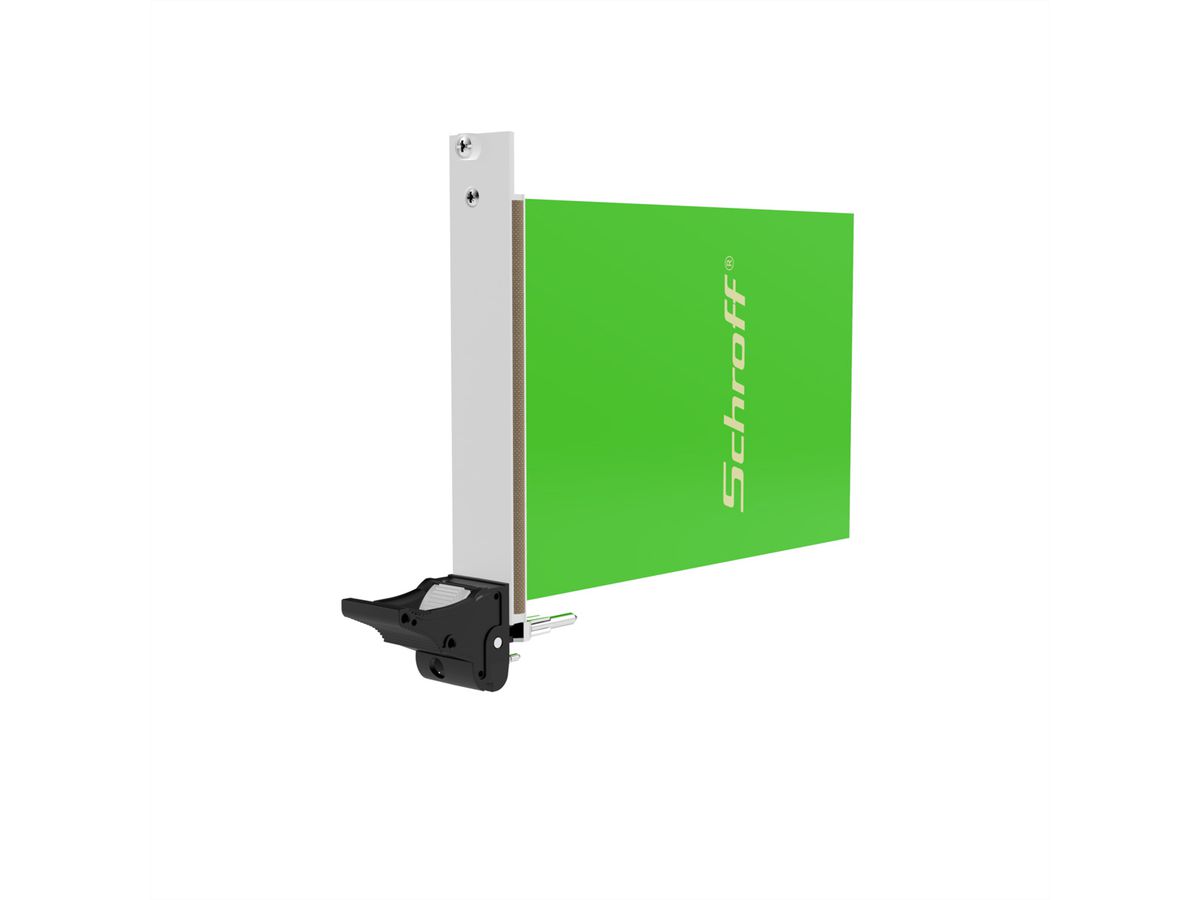

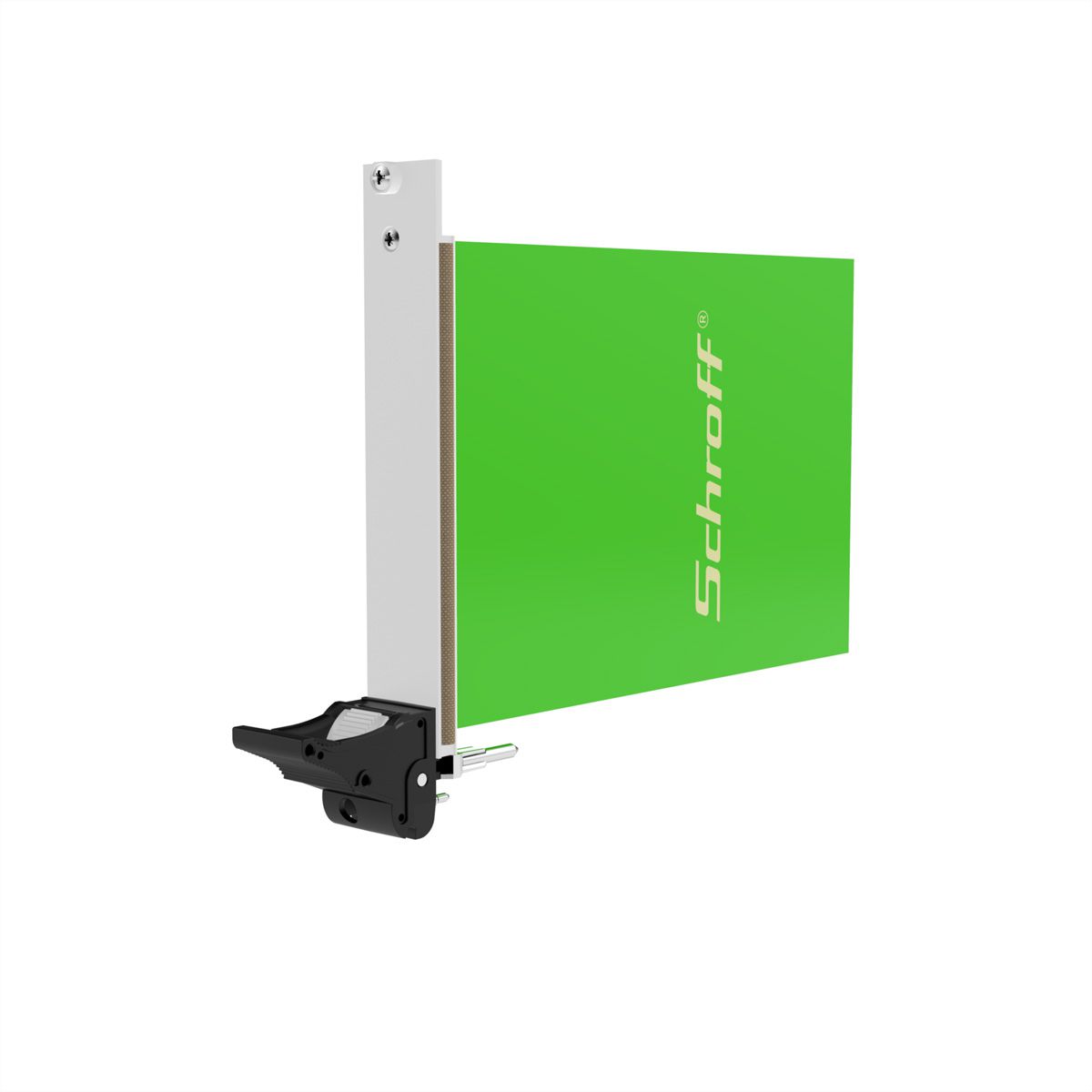

Steckbaugruppen-Bausatz, geschirmt, mit IEL-Griff, schwarz, 3 HE, 12 TE

PIU2 IEEE 3U 12HP DUALFINISH

Nach IEEE 1101.10 und IEC 60297-3-102 - Codierbar nach IEC 60297-3-103 - Frontplatte geschirmt, ohne Versatz - Geeignet für Steck- und Ziehkräfte bis 700 N (pro Paar) - Für den Einbau von Mikroschaltern geeignet

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Steckbaugruppen
Höheneinheiten	3 HE
Breiteneinheiten	12 TE
Höhe	128.4 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0.11 kg

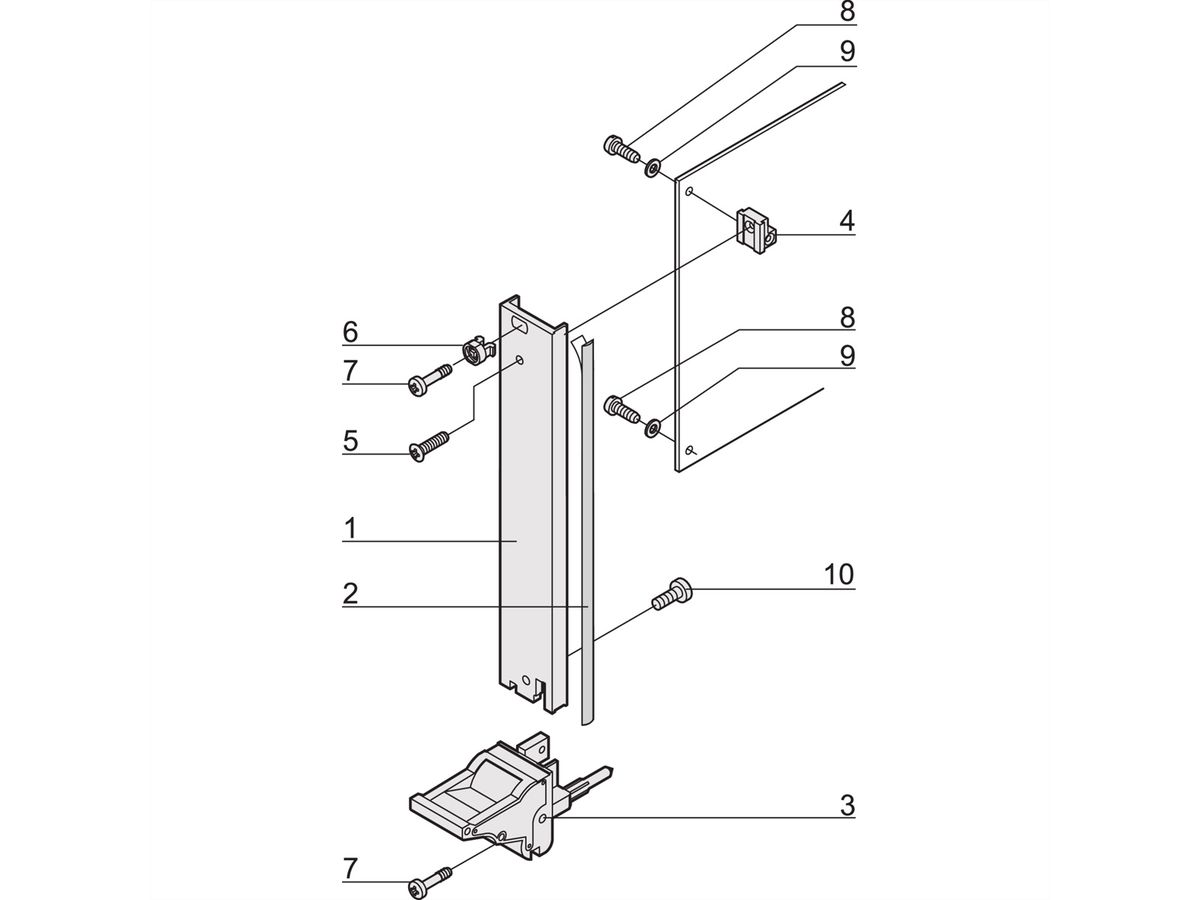

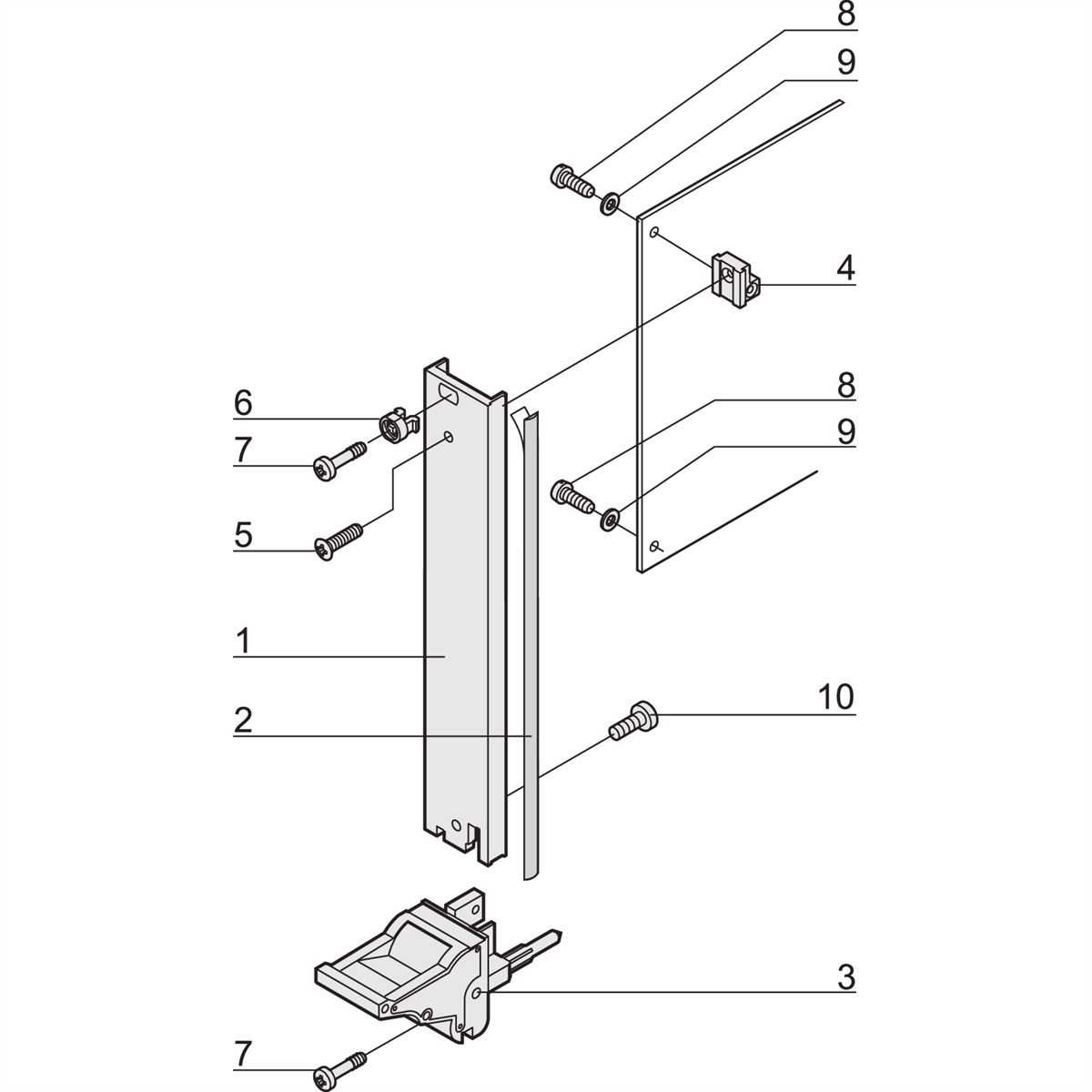

Lieferumfang (Bausatz):

Pos.1 (1x):	U-Frontprofil, AI, Frontseite eloxiert, Rückseite leitfähig
Pos.2 (1x):	EMV-Textildichtung, Kern: Schaumstoff, Hülle: Textilmantel, CuNi-Beschichtung
Pos.3 (1x):	Griff mit integriertem Zentrierpin für Lochstreifen und Führungsschienen, Hebel: Kunststoff PC, schwarz, RAL 9005 Taste: Kunststoff PC, lichtgrau, RAL 7035
Pos.4 (1x):	Leiterplattenhalter, Zn-Druckguss
Pos.5 (1x):	Linsensenkkopfschraube mit Kreuzschlitz M2,5 x 8, St, vernickelt
Pos.6 (3x):	Nippel, PA, grau
Pos.7 (4x):	Halsschraube mit Kreuzschlitz M2,5 x 12,3, St, vernickelt
Pos.8 (2x):	Linsenkopfschraube mit Torx M2,5 x 6, St, verzinkt, selbstsichernd
Pos.9 (2x):	Unterlegscheibe A2, 7 DIN 125, St, vernickelt
Pos.10 (1x):	Linsenkopfschraube mit Torx, M2,5 x 6, St, vernickelt
