SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform, Typ 2 - SBGR TR-GR P 3HE 10TE

SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform, Typ 2 - SBGR TR-GR P 3HE 10TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 13.01.2025
Art.-Nr. 26152510
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 20848689
Paketgewicht 0,12 kg

Beschreibung

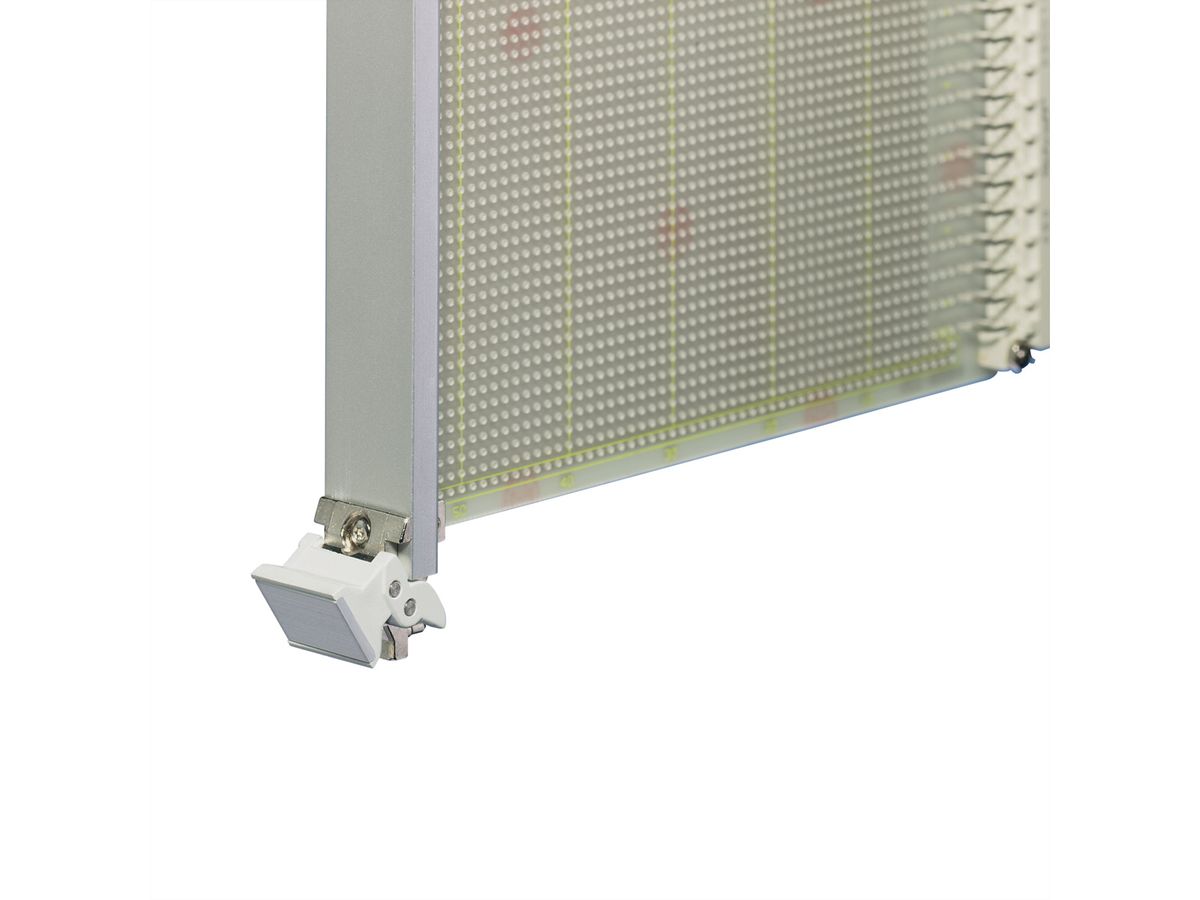

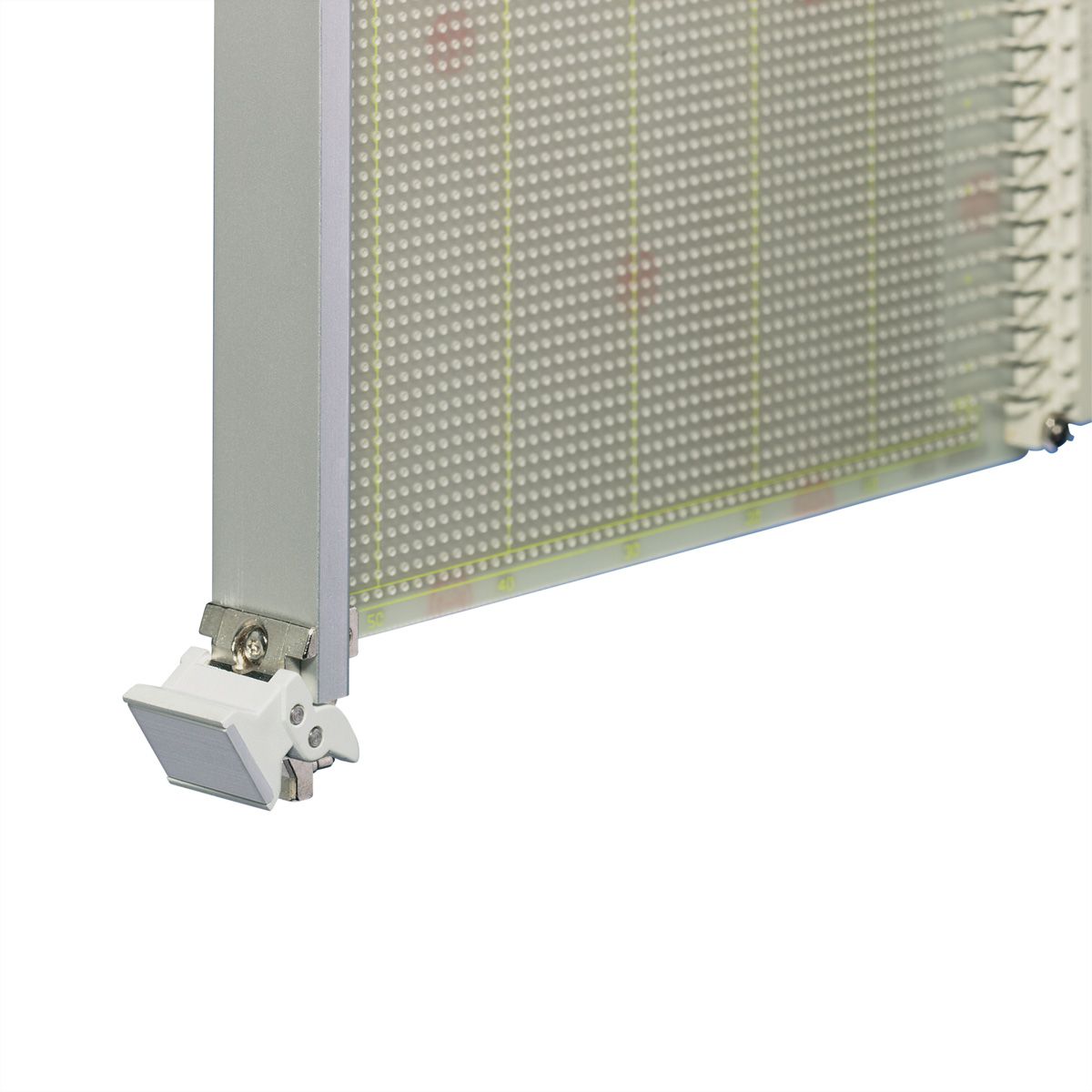

Steckbaugruppen-Bausatz mit Aushebegriff Typ 2, grau, geschirmt, 3 HE, 10 TE

PIU2 3U 10HP EXT HDL

Geschirmt

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Steckbaugruppen
Höheneinheiten 3 HE
Breiteneinheiten 10 TE
Höhe 128.4 mm
Verpackungshöhe 0 mm
Verpackungsbreite 0 mm
Verpackungstiefe 0 mm
Paketgewicht 0.12 kg

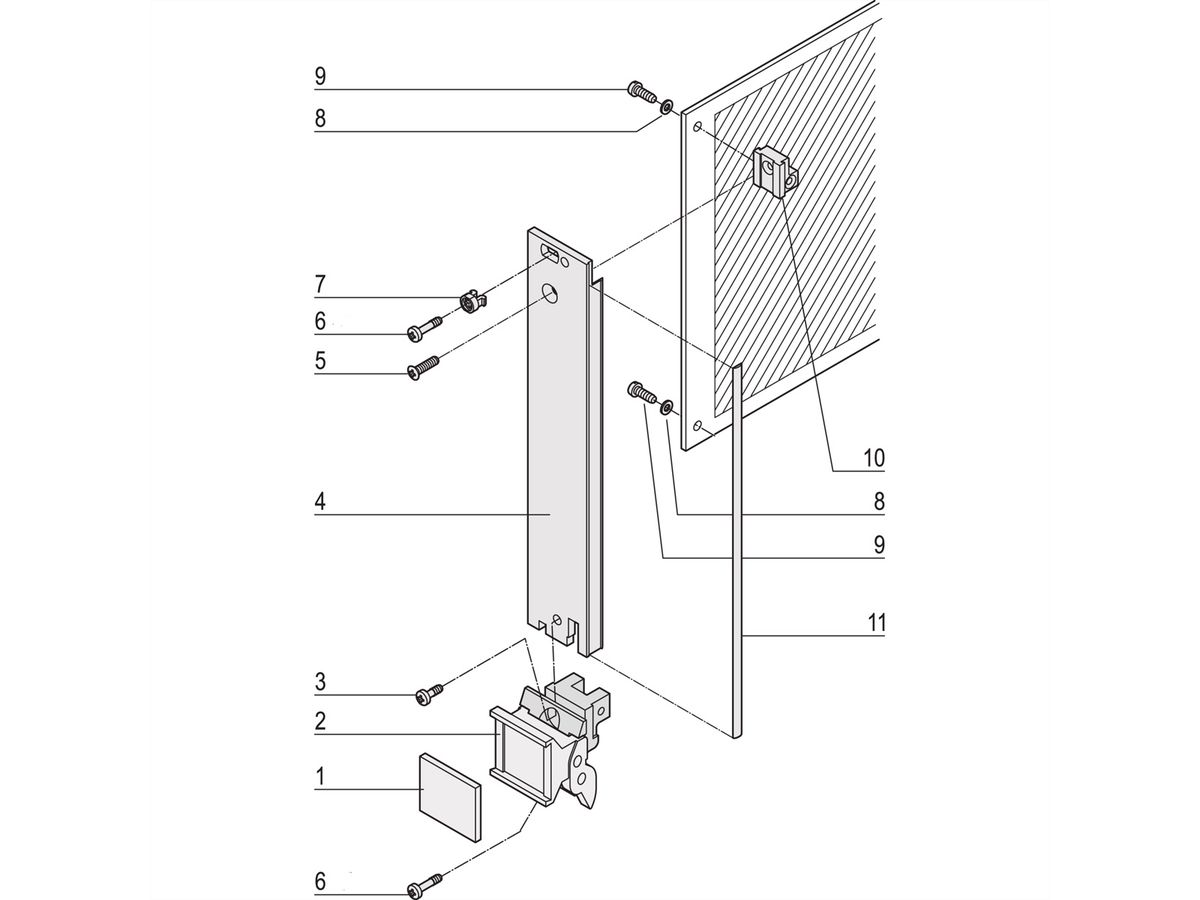

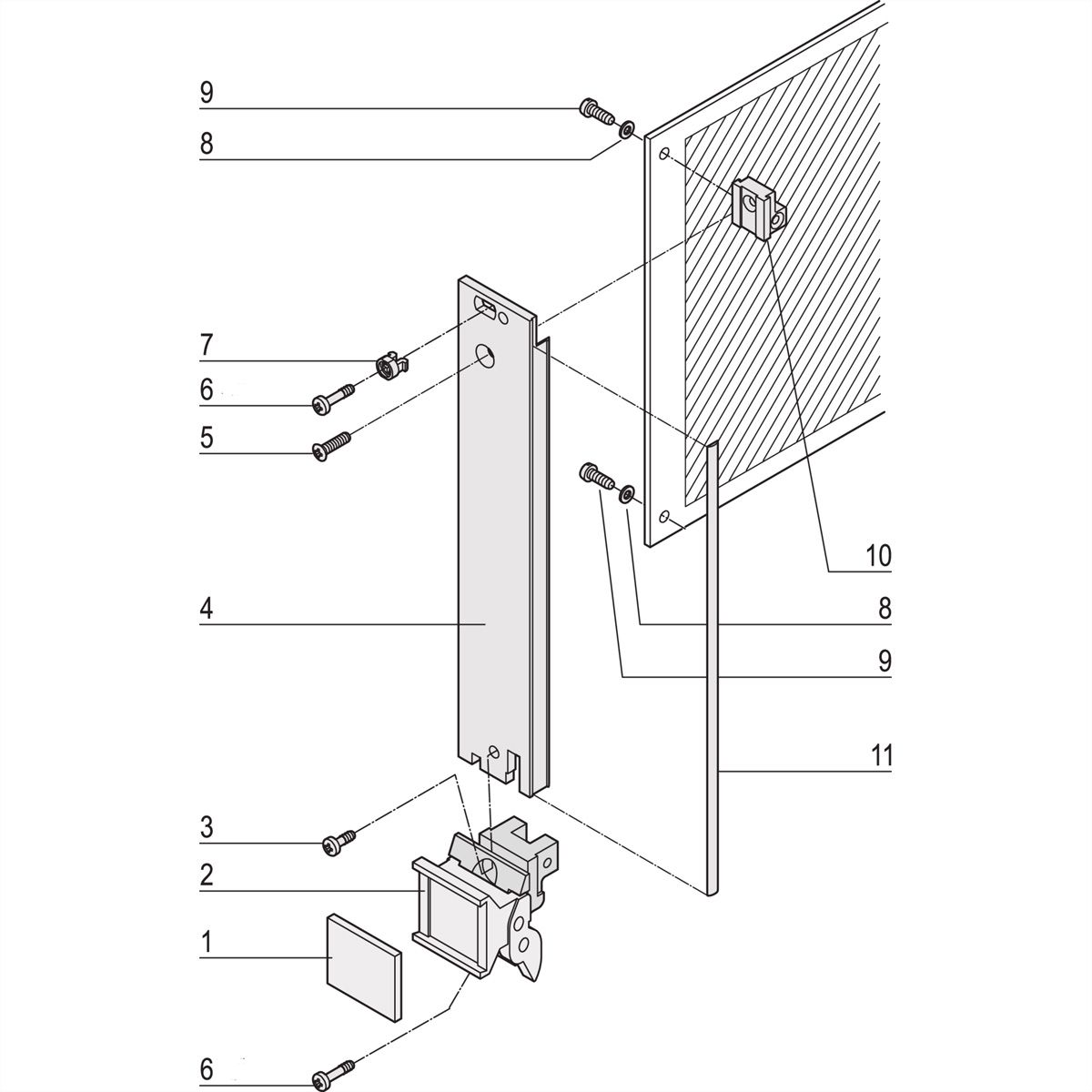

Lieferumfang (Bausatz):
Pos.1 (1x): Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x): Aushebegriff in Trapezform, Typ 2, Hebel: PPE, lichtgrau, RAL 7035, Knoten Zn-Druckguss, verzinkt
Pos.3 (1x): Flachkopfschraube M2,5 x 6, vernickelt
Pos.4 (1x): U-Frontprofil, Al, Frontseite eloxiert, Rückseite leitfähig
Pos.5 (1x): Linsenkopfschraube mit Kreuzschlitz M2,5 x 8, St, vernickelt
Pos.6a 6b (4 4x): Halsschraube mit Kreuzschlitz M2,5 x 12,3, St, vernickelt Halsschraube mit Kreuzschlitz M2,5 x 11, St, vernikkelt
Pos.7 (3x): Nippel, PA, grau
Pos.8 (2x): Unterlegscheibe A 2,7, DIN 125
Pos.9 (2x): Linsenkopfschraube mit Torx M2,5 x 6, St, vernickelt
Pos.10 (1x): Leiterplattenhalter, Zn- Druckguss
Pos.11 (1x): EMV-Textildichtung, Kern: Schaumstoff, Hülle: Textilmantel, Cu-Ni- beschichtet

Downloads

Hersteller-Datenblatt - Deutsch (709,4 KB)

Download

Hersteller-Datenblatt - English (708,6 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (186,9 KB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
