Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26151921 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 20817448 |
| EAN | 4036088059452 |
| Paketgewicht | 0,07 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

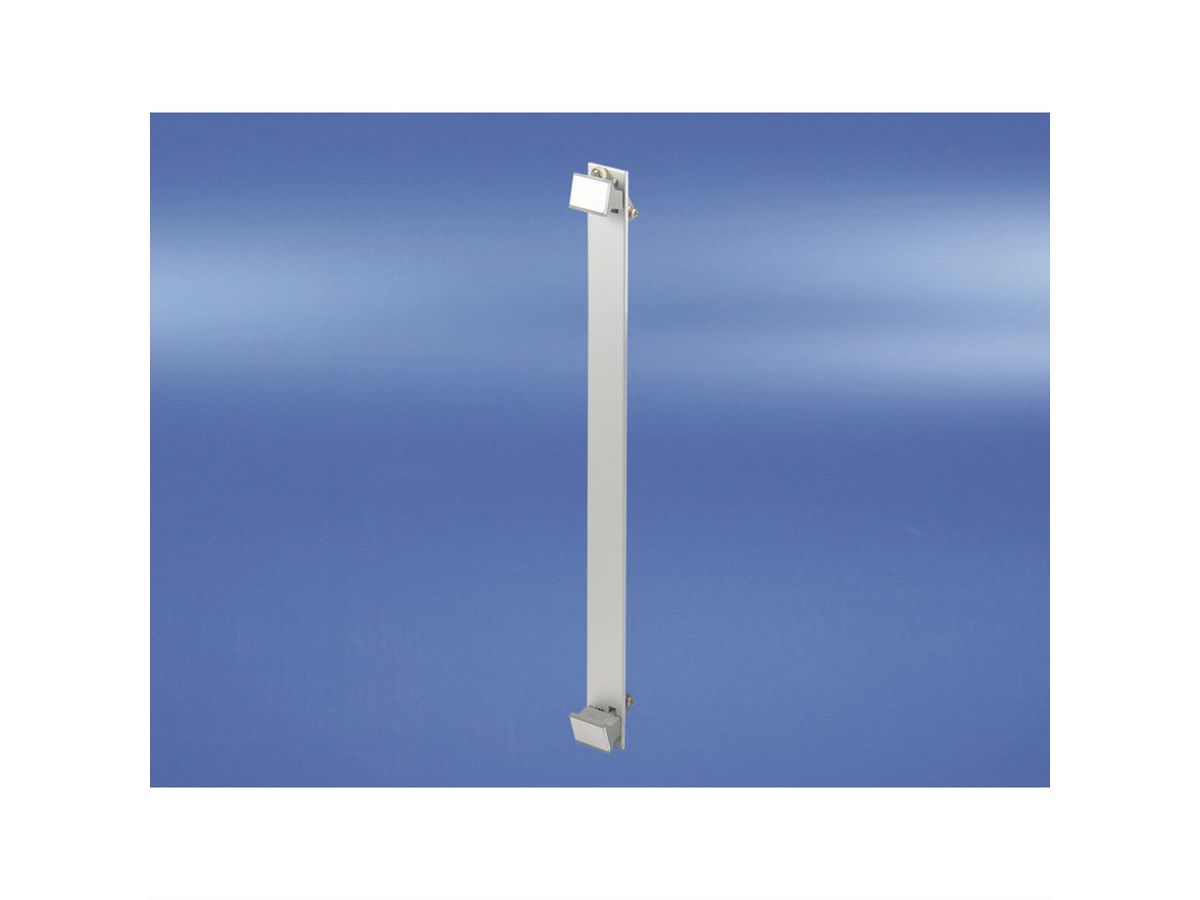

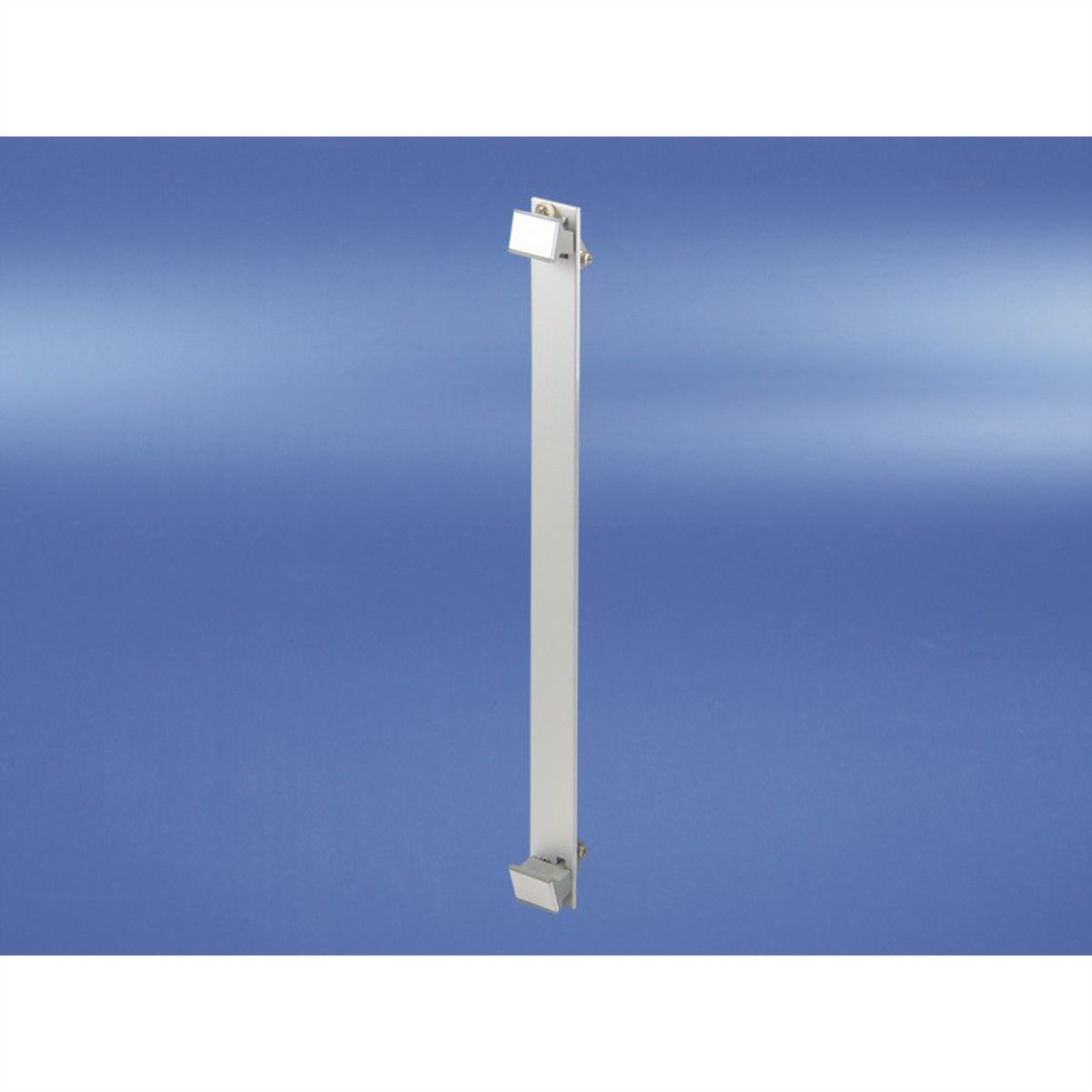

PIU2 6U 4HP EXTRACT
Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | Steckbaugruppen |
| Höheneinheiten | 6 HE |
| Breiteneinheiten | 4 TE |
| Höhe | 261.8 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 0.07 kg |

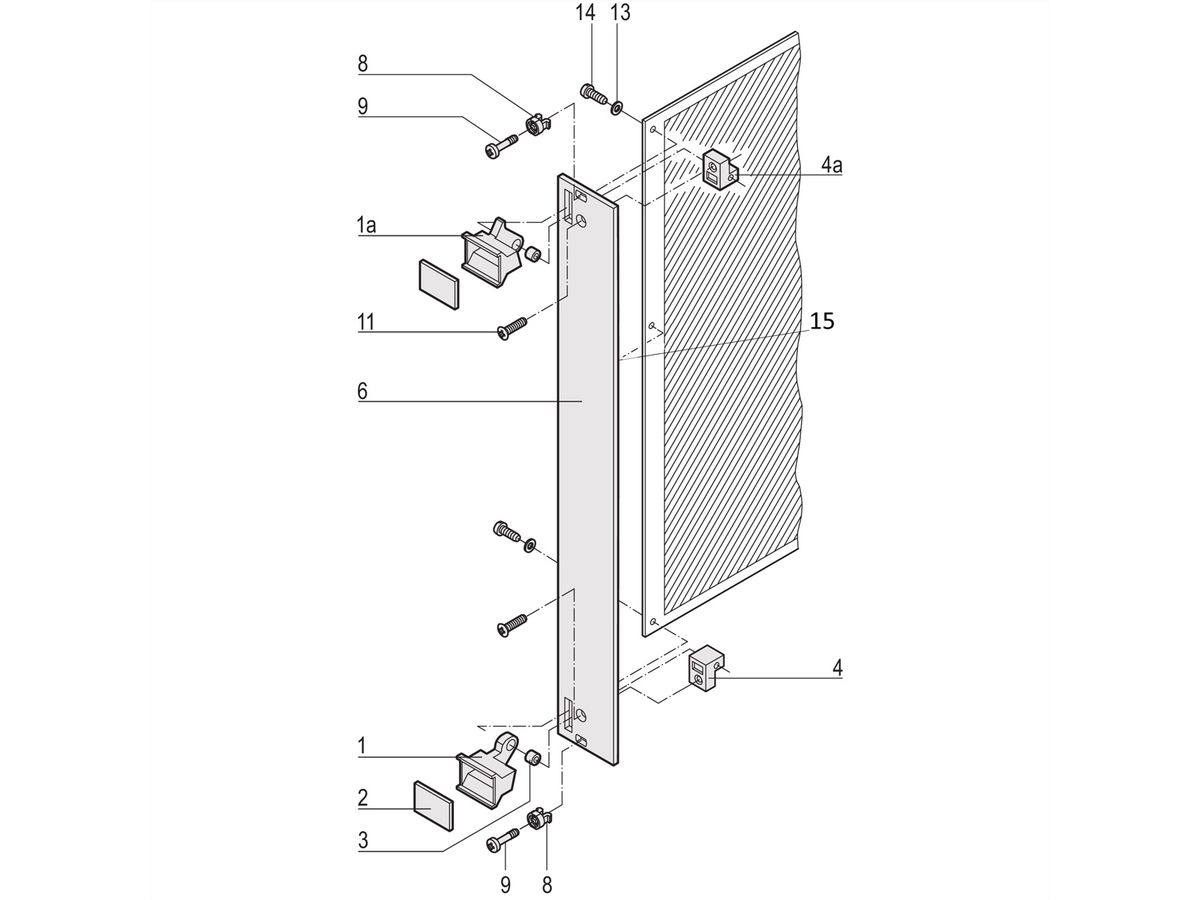

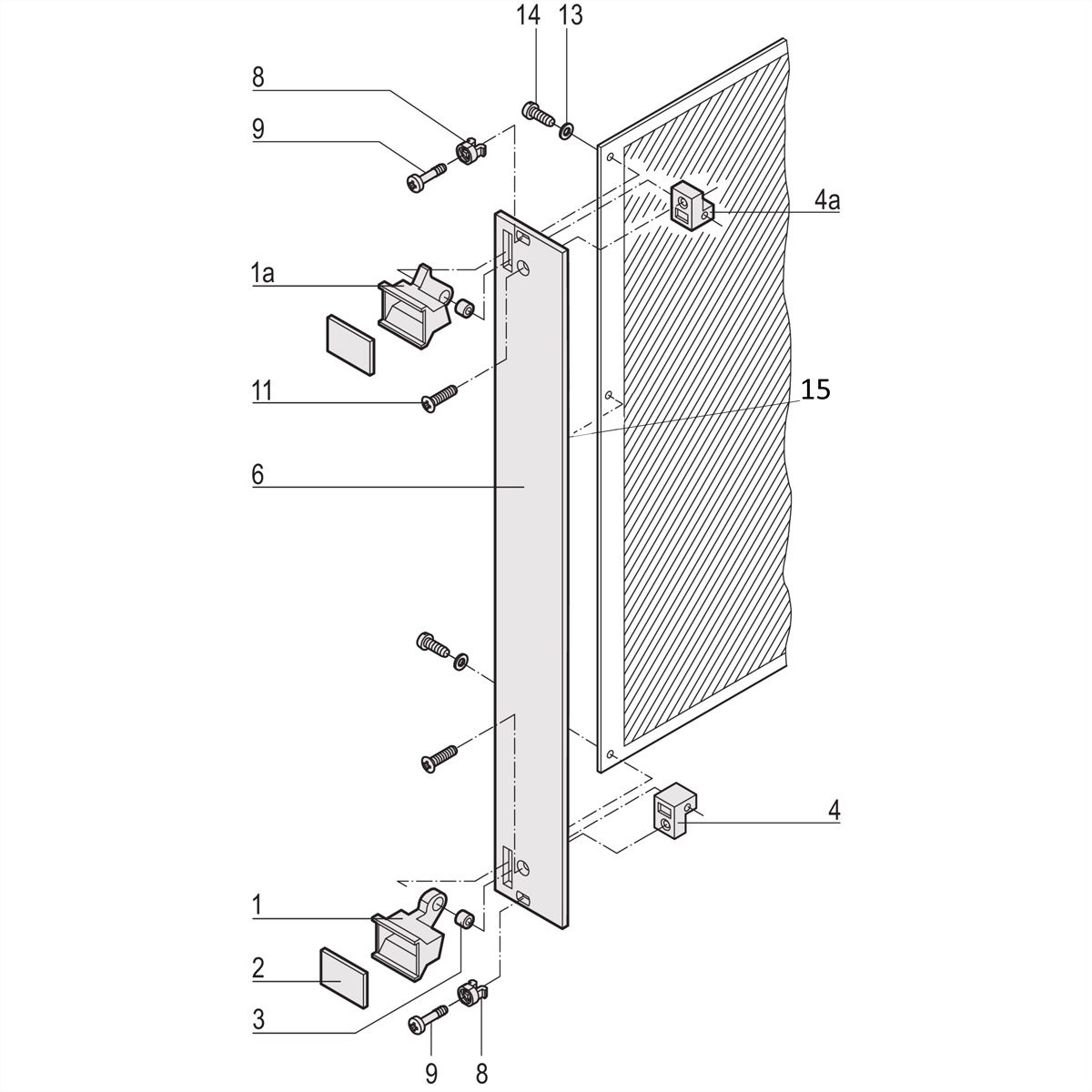

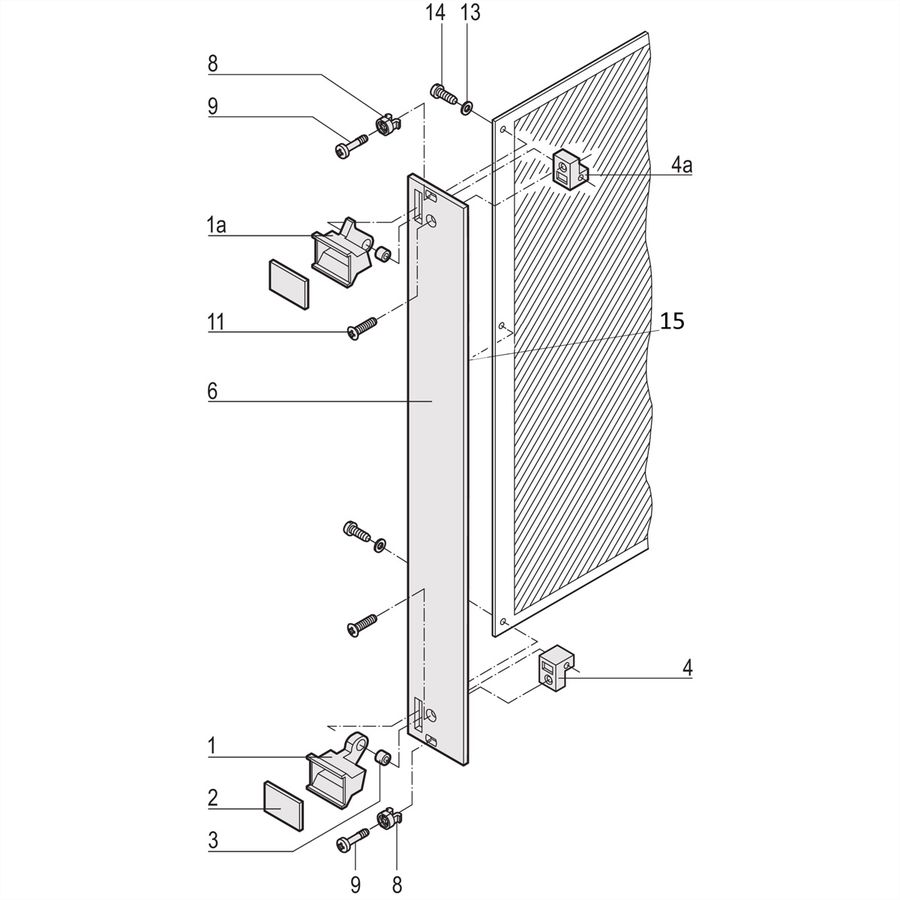

| Pos.1 (1x): | Aushebegriff, Trapezform, PPE, grau, unten |
|---|---|
| Pos.1a (1x): | Aushebegriff, Trapezform, PPE, grau, oben |
| Pos.2 (2x): | Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank |
| Pos.3 (2x): | Lagebuchse, Ms |
| Pos.4 (1x): | Leiterkartenhalter, Zn-Druckguss, unten |
| Pos.4a (1x): | Leiterkartenhalter, Zn-Druckguss, oben |
| Pos.6 (1x): | Frontplatte für Aushebegriff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert |
| Pos.8 (2x): | Nippel, PA, grau |
| Pos.9 (2x): | Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3 mm |
| Pos.11 (2x): | Linsensenkkopfschraube, M2,5 x 8 |
| Pos.13 (2x): | Unterlegscheibe, A2,7 DIN 125 |
| Pos.14 (2x): | Flachkopfschraube mit Kreuzschlitz, St, vernickelt, M2,5 x 10 |
