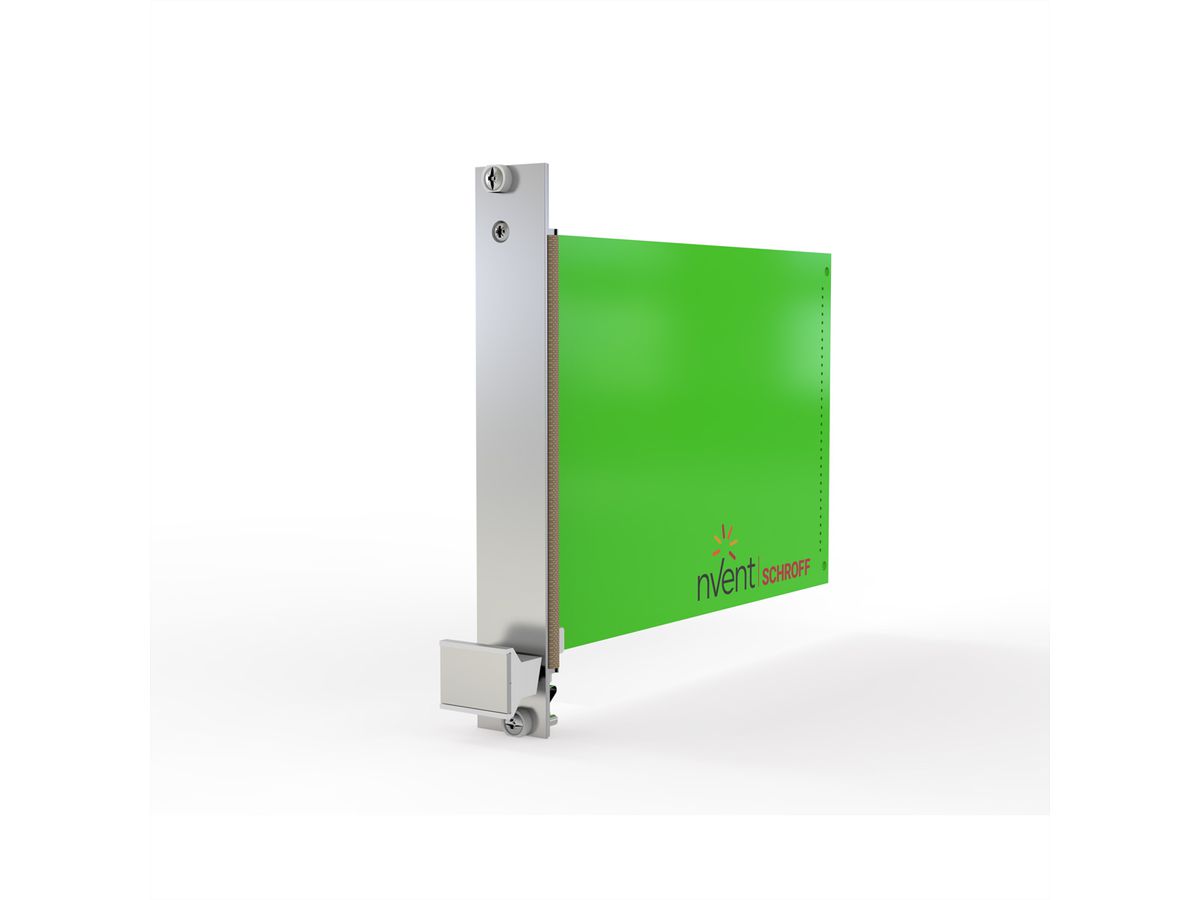

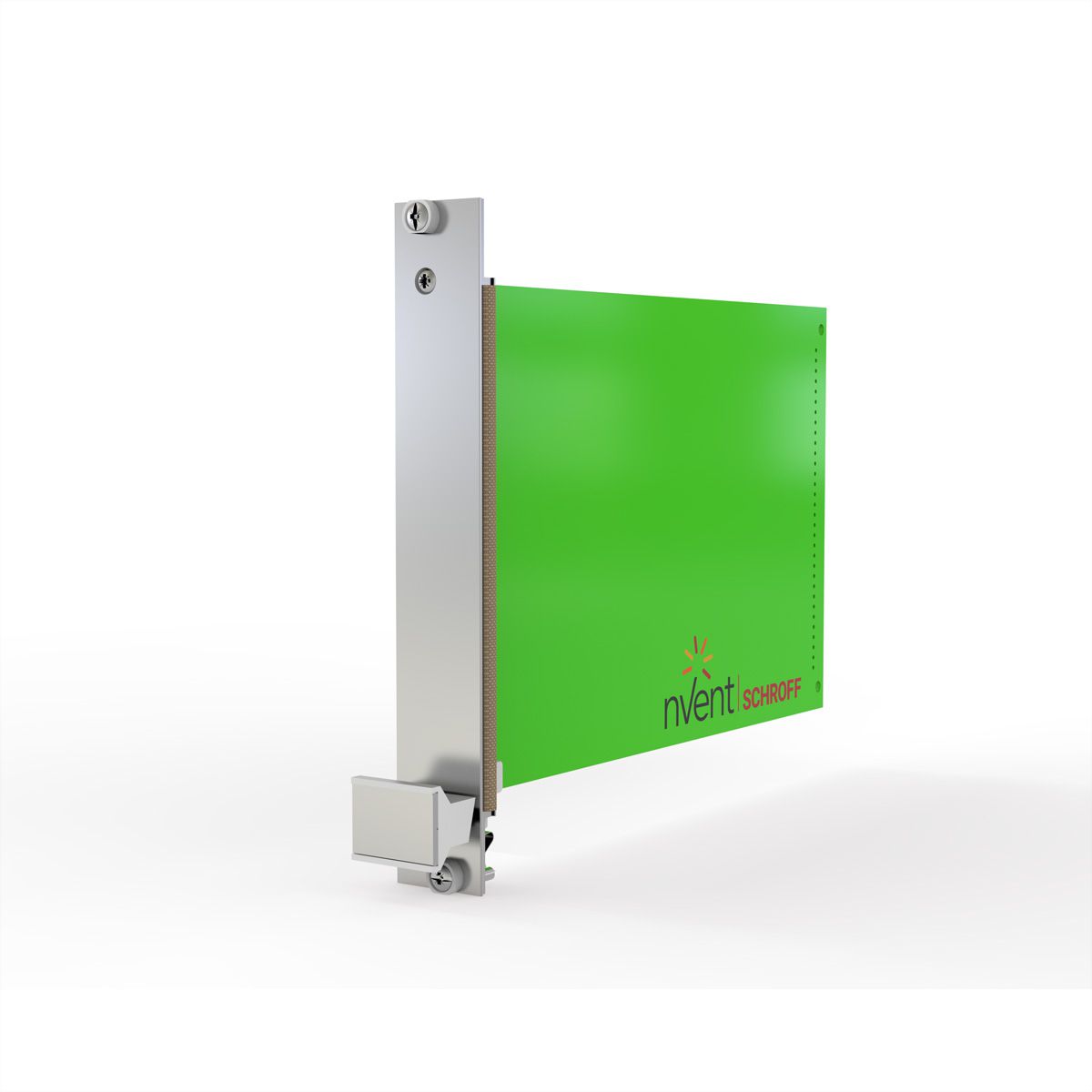

SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte, U-Profil, geschirmt - STECKBAUGR.HF TR-GR 3HE 6TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26152442
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20848487
EAN	4036088059841
Paketgewicht	0,08 kg

Beschreibung

Steckbaugruppen-Bausatz; Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, geschirmt (Textildichtung), mit Aushebegriff Typ 1, grau, 3 HE, 6 TE

PIU2 EMC EXTR. 3U 6HP U-EXT

Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Steckbaugruppen
Höheneinheiten	3 HE
Breiteneinheiten	6 TE
Höhe	128.4 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0.08 kg

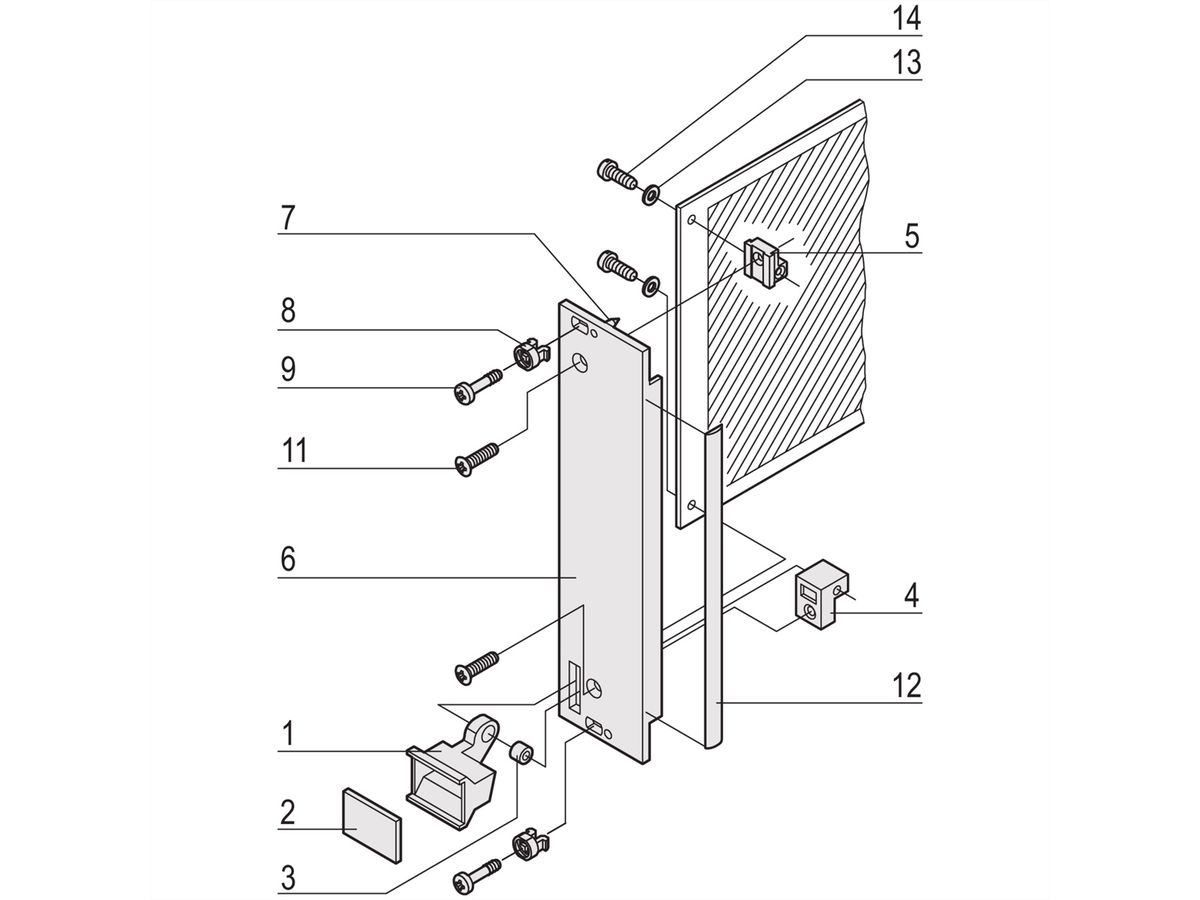

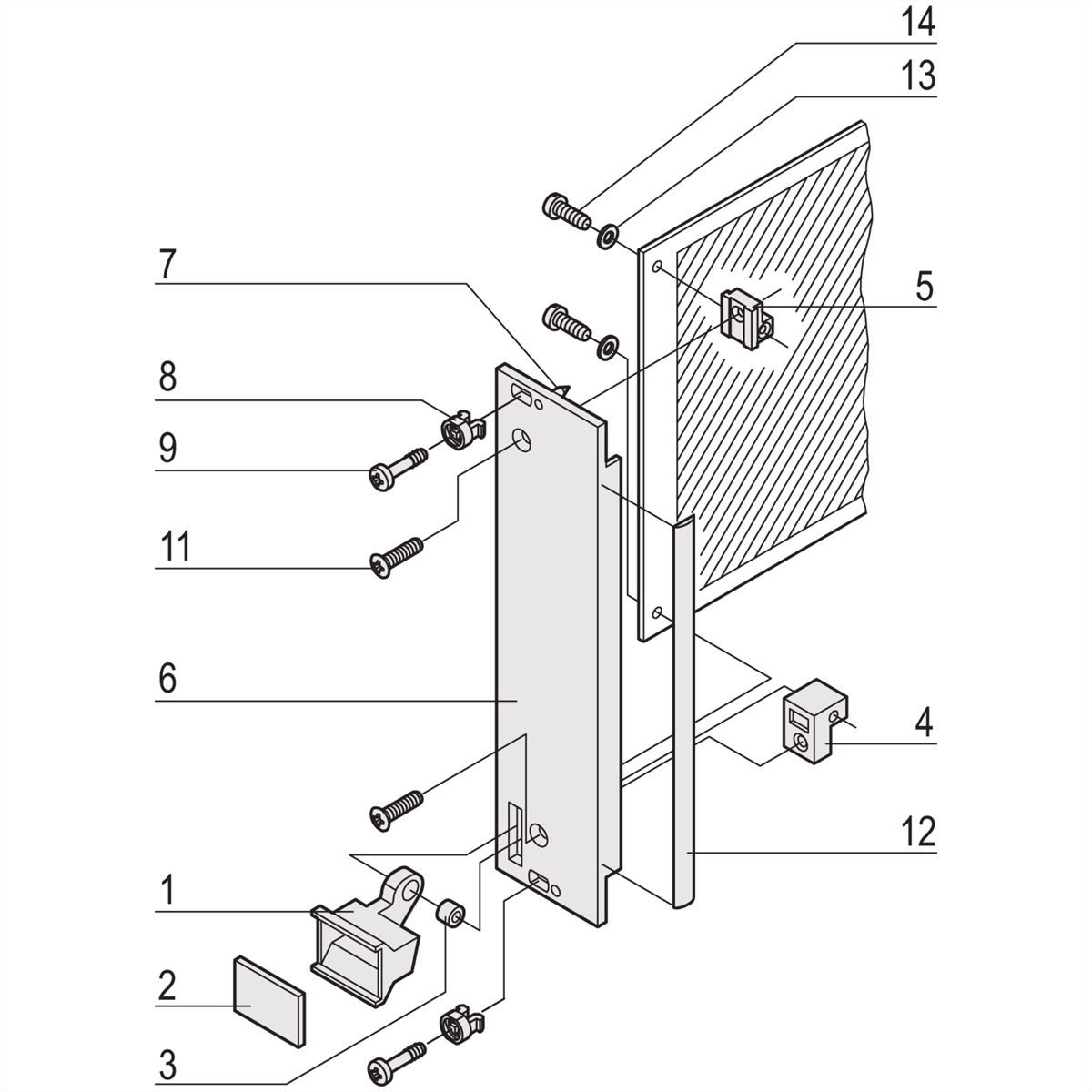

Lieferumfang (Bausatz):

Pos.1 (1x):	Aushebegriff, Trapez form, PPE, grau, unten
Pos.2 (1x):	Beschriftungs platte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (1x):	Lager buchse, Ms
Pos.4 (1x):	Leiter karten halter, Zn-Druck guss, unten
Pos.5 (1x):	Leiter karten halter, Zn-Druck guss
Pos.6 (1x):	U-Frontprofil für Aushebegriff in Trapez form, Frontseite eloxiert, Rück seite leitfähig
Pos.7 (2x):	Zentrier pin, eingepresst, St, rostfrei
Pos.8 (2x):	Nippel, PA, grau, bis 7 TE Front platten breite
Pos.8 (4x):	Nippel, PA, grau, ab 8 TE Front platten breite
Pos.9 (2x):	Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, bis 7 TE Front platten breite
Pos.9 (4x):	Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, ab 8 TE Front platten breite
Pos.11 (1x):	Linsen senkschraube, M2,5 x 8
Pos.12 (1x):	EMV-Textil dichtung
Pos.13 (2x):	Unter leg scheibe, A2,7 DIN 125
Pos.14 (2x):	Flachkopfschraube mit Kreuzschlitz, St, vernickelt, M2,5 x 10
