Beschreibung

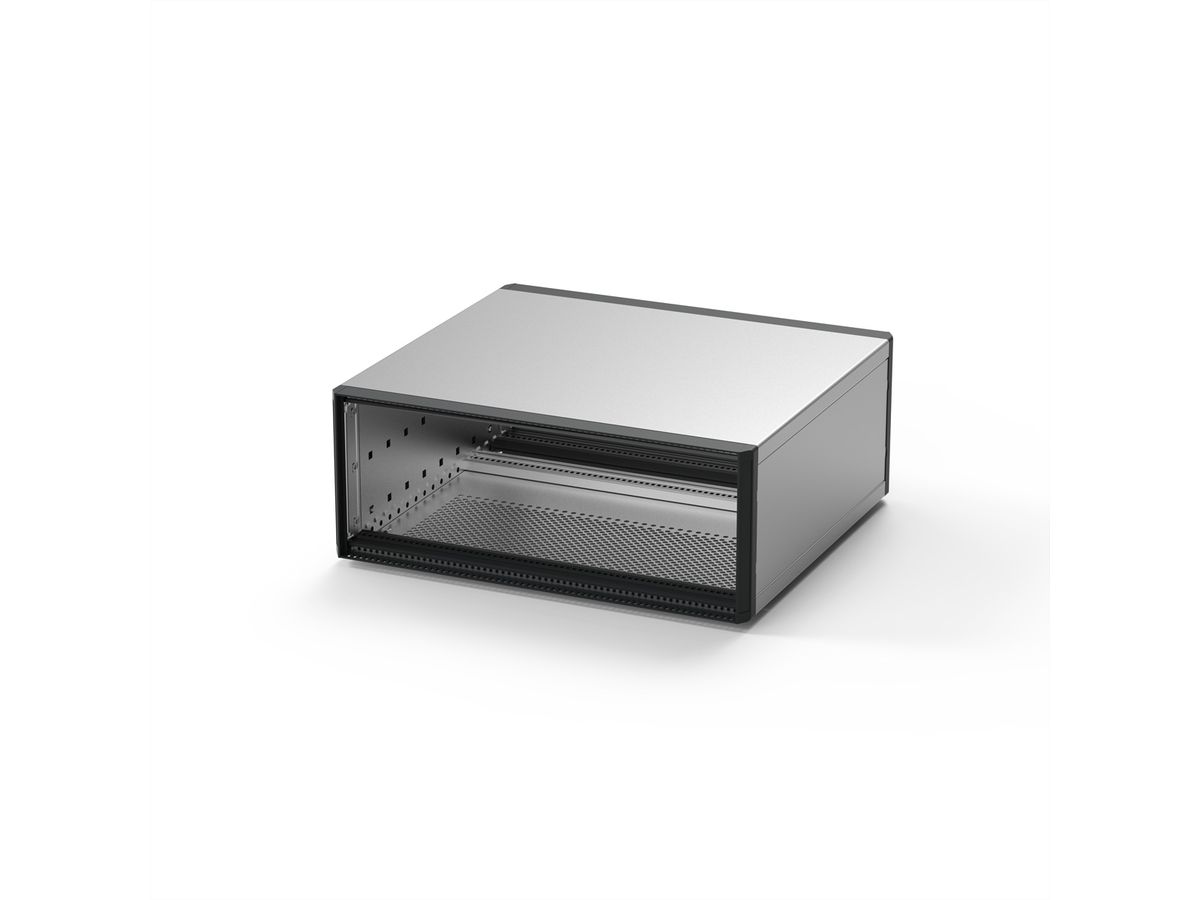

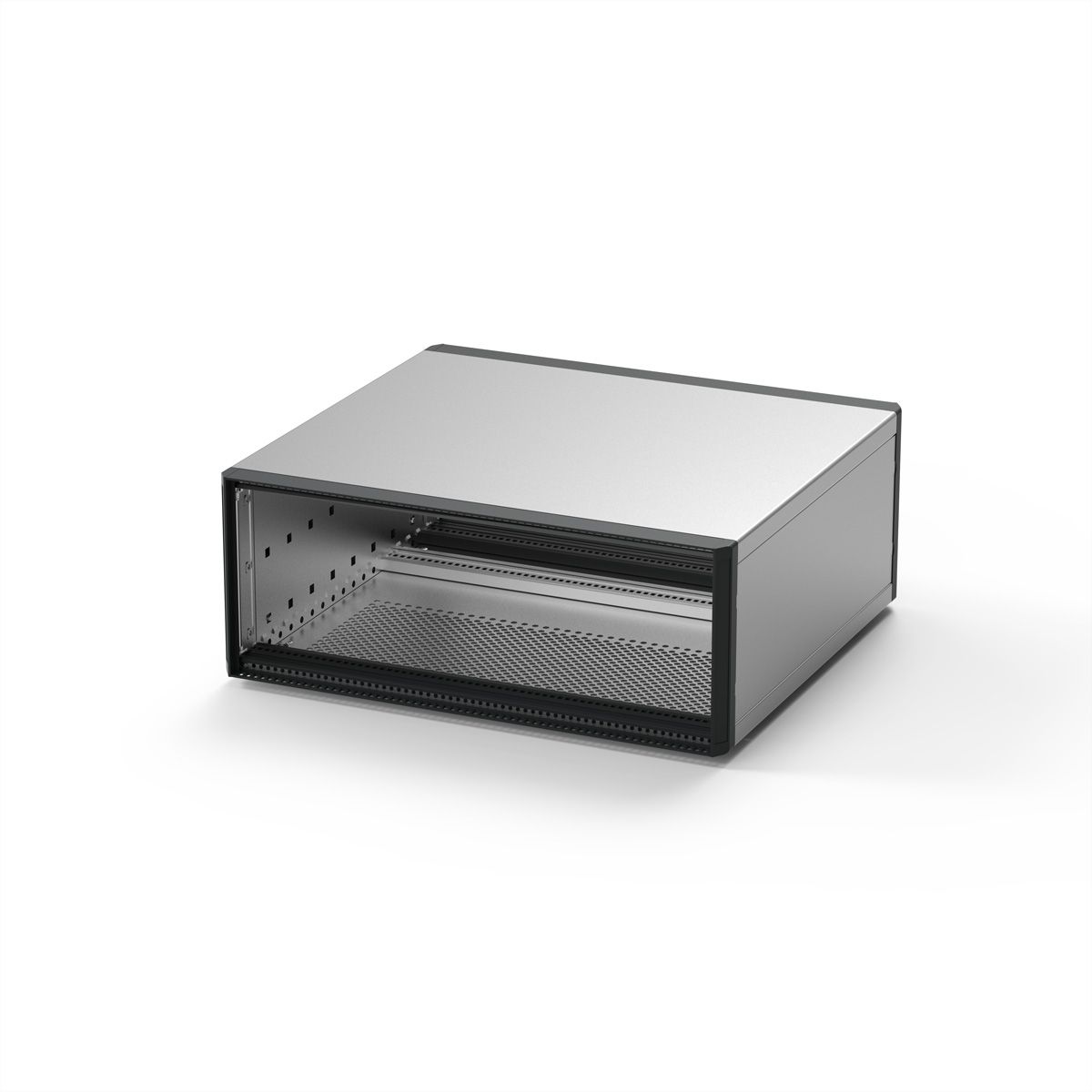

RatiopacPRO, komplettes Gehäuse, Desktop, geschirmt, Front Trim, 6 HE, 84 TE, 435 mm

RATIOPAC PRO HF 6U 84HP 435D

Tischgehäuse mit Blenden, Deckbleche einfach abnehmbar - EMV geschirmt - Gewindestreifen, Lochstreifen und Schirmungskomponenten vormontiert, für Backplanemontage mit Isolierstreifen - Symmetrischer Aufbau, identische Front- und Rückseite

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	6 HE
Breiteneinheiten	84 TE
Höhe	265.9 mm
Tiefe	435.5 mm
Verpackungshöhe	90 mm
Verpackungsbreite	440 mm
Verpackungstiefe	480 mm
Paketgewicht	5.859 kg

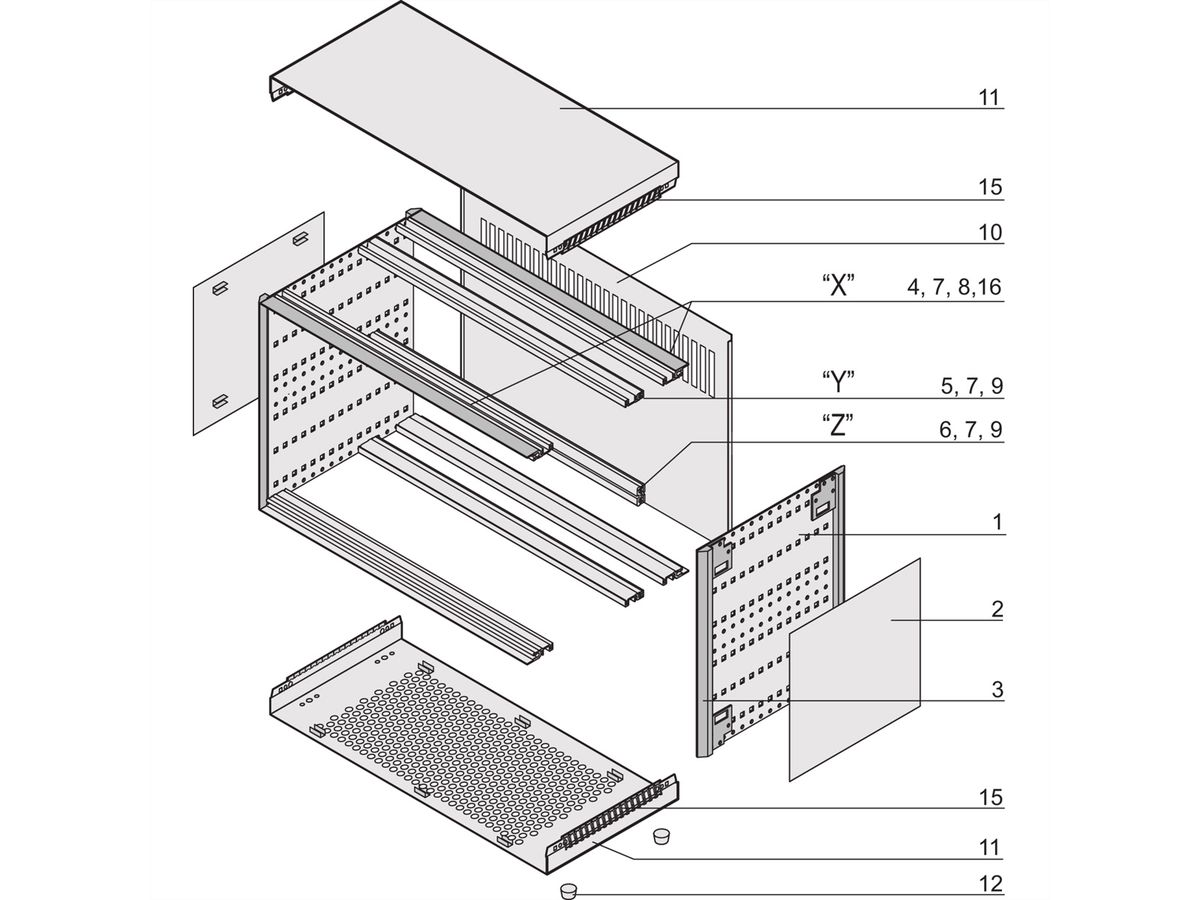

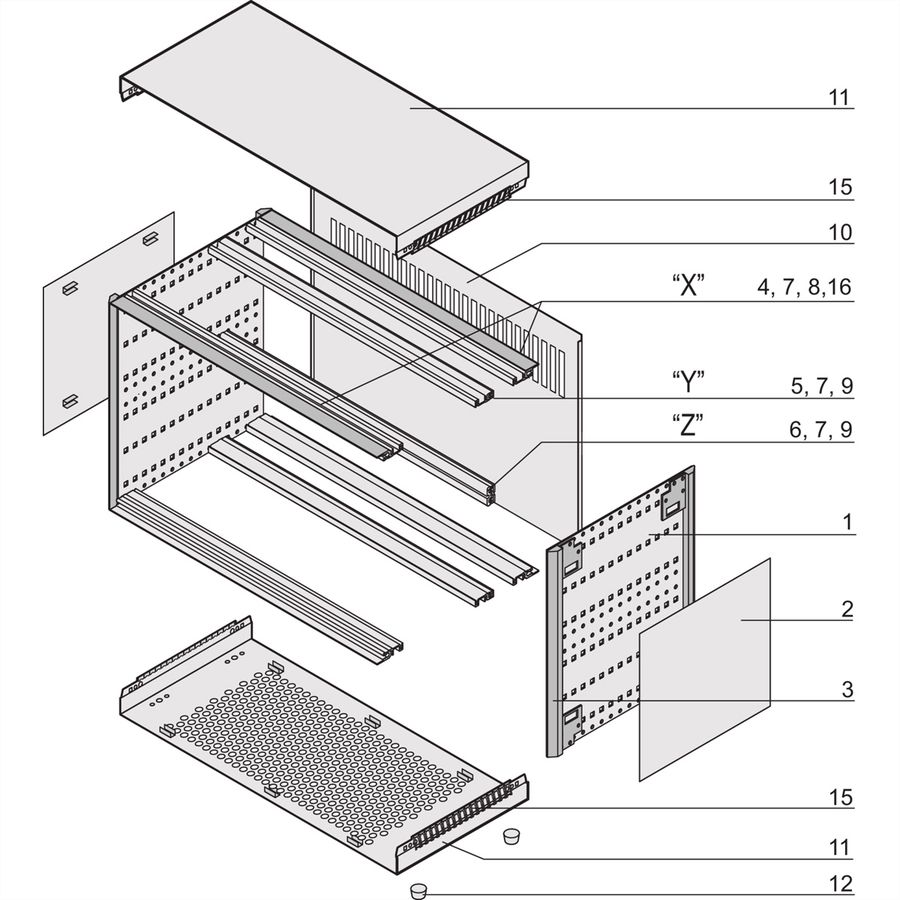

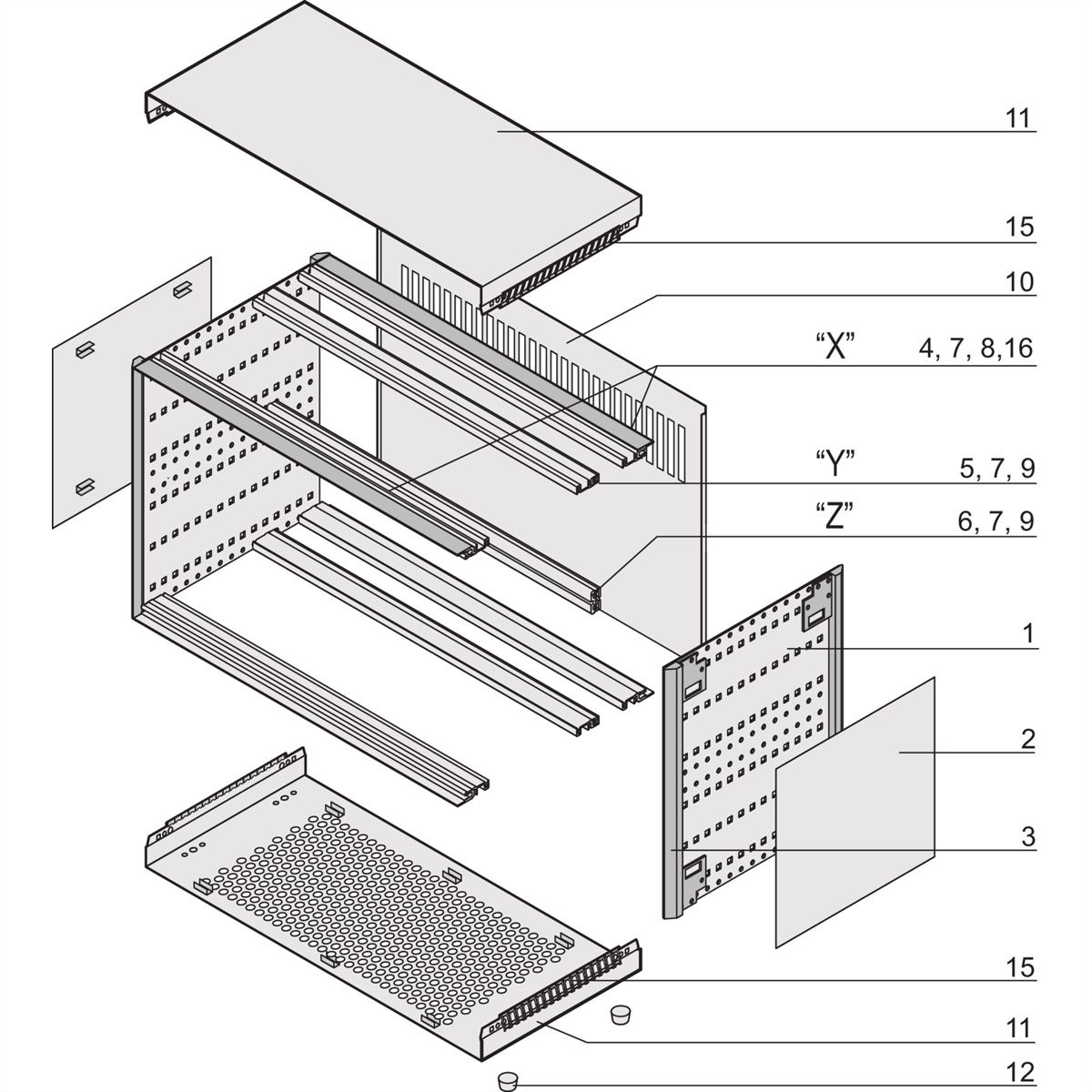

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):	Seitenblech, Al, 1 mm, Sichtfläche RAL 9006
Pos.3 (4x):	Blende, Zn-Druckguss, RAL 7016, vormontiert nur bei EMV-Version
Pos.4 (4x):	Modulschiene, Typ H-LD, Al, Sichtflächen, RAL 7016
Pos.5 (2x):	Modulschiene mitte (oben / unten), Typ H-ST, Al
Pos.6 (1x):	Modulschiene mitte, Typ ST, Al
Pos.7 (8x):	Gewindestreifen, St, vormontiert, für indirekte Backplanemontage mit Isolierstreifen
Pos.8 (4x):	Lochstreifen, Al, 1 mm, vormontiert
Pos.9 (4x):	Isolierstreifen, PBT UL-94 V-0
Pos.10 (1x):	Rückwand mit Perforation, Al, 2,5 mm
Pos.11 (2x):	Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen, RAL 9006, mit Erdungsfahne, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.14 (1x):	EMV-Trägerleiste für Seitenwand, vormontiert (Satz)
Pos.15 (4x):	EMV-Kontaktstreifen Deckblech, vormontiert (Satz)
Pos.16 (4x):	EMV-Kontaktstreifen Frontplatte - Modulschienen
Pos.17 (1x):	Erdungssatz, Befestigungsmaterial
