Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26155606 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24571630 |
| Paketgewicht | 2,978 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

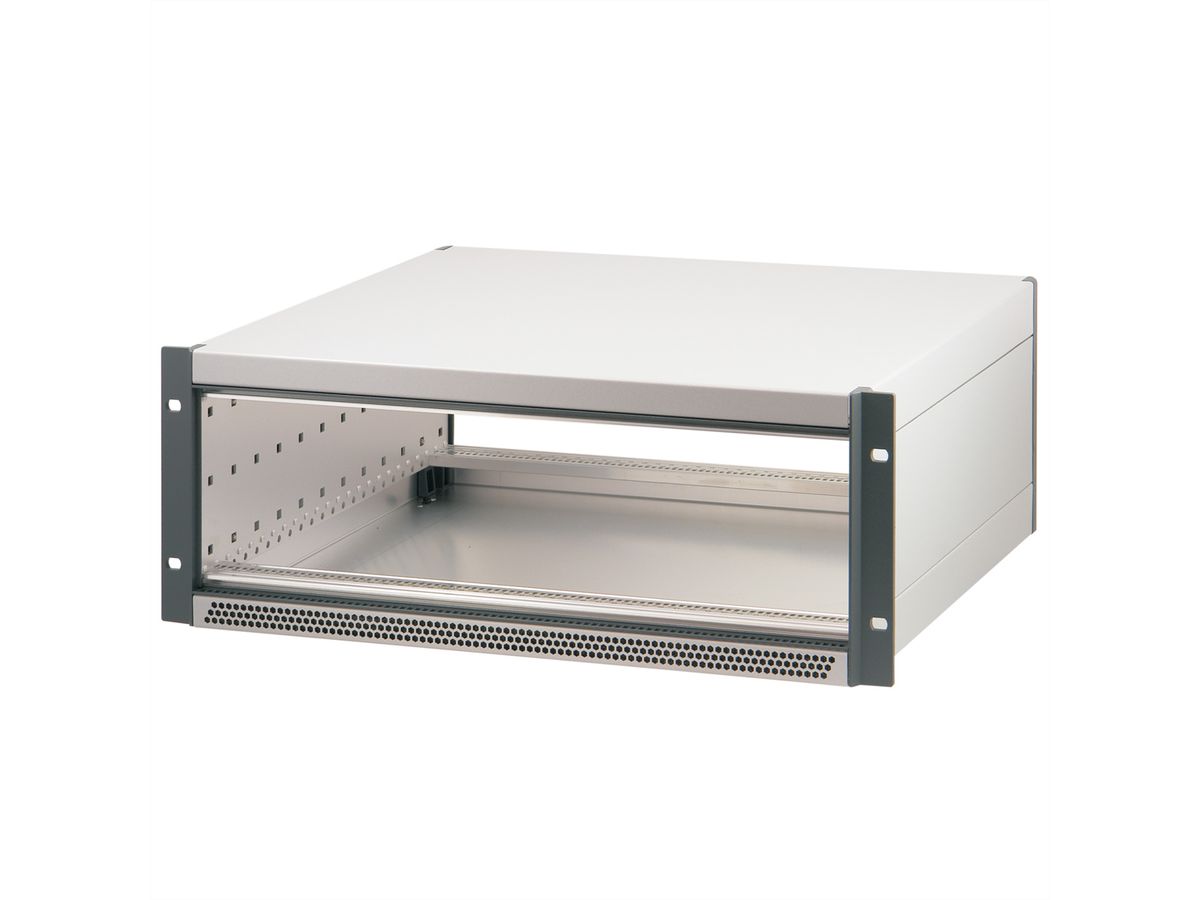

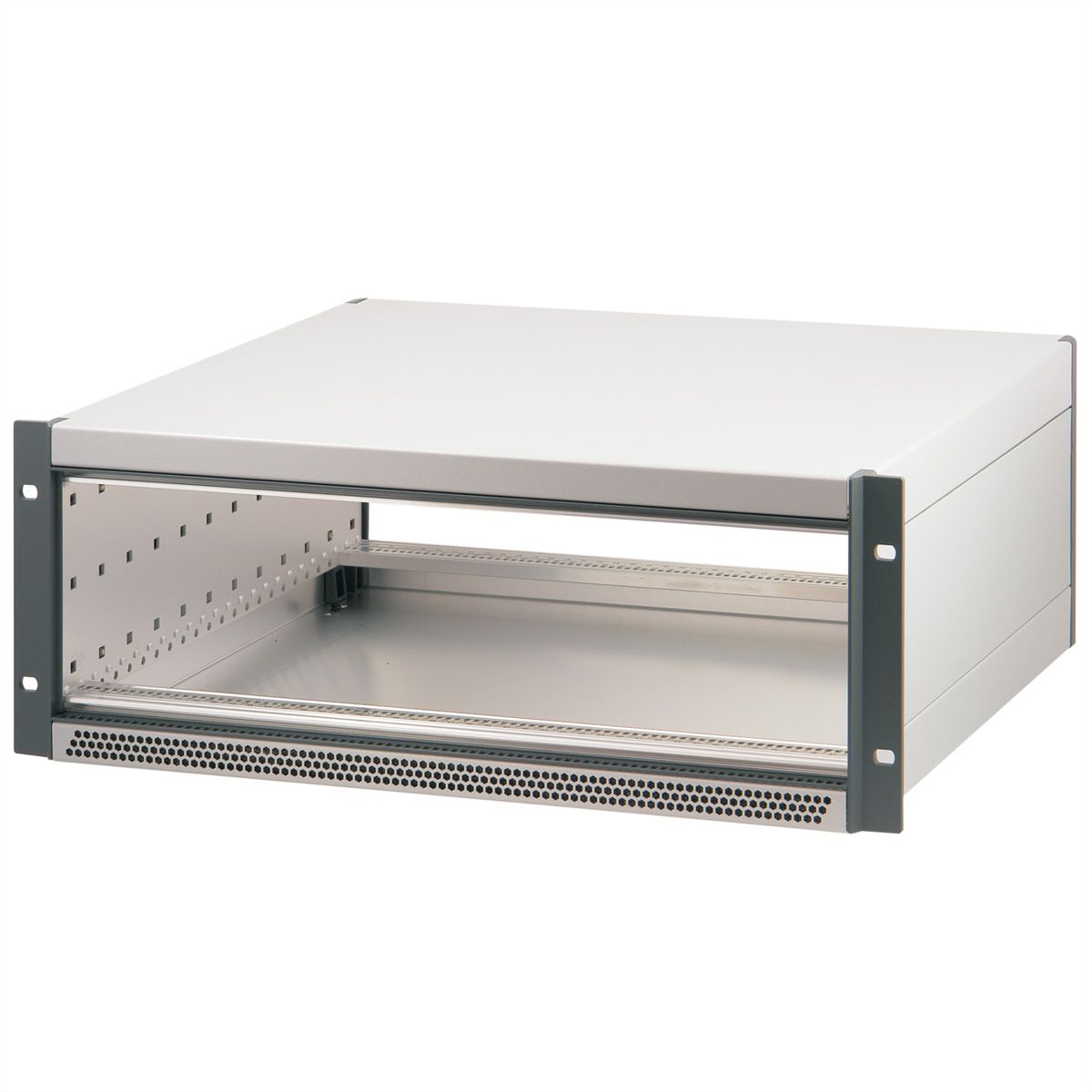

RATIOP.AIR 19"4/5U 84HP 255D
Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung - Gehäuse zum individuellen Ausbau, oder Innenausbau mit 19"-Norm-Komponenten z. B. mit Montageplatte - Ungeschirmt (EMV-Schirmung nachrüstbar) - Symmetrischer Aufbau, identische Front- und Rückseite - In drei Ausführungen erhältlich:mit Frontblenden - mit Frontgriffen - mit 19"-Befestigungswinkel
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | Ratiopac PRO |
| Höheneinheiten | 4 HE |
| Breiteneinheiten | 84 TE |
| Höhe | 221.5 mm |
| Tiefe | 255.5 mm |
| Verpackungshöhe | 130 mm |
| Verpackungsbreite | 330 mm |
| Verpackungstiefe | 480 mm |
| Paketgewicht | 2.978 kg |
| Pos.1 (2x): | Seitenwand, AI, 2 mm, passiviert |
|---|---|
| Pos.2 (2x): | Seitenblech, Al, 1 mm, Sichtflächen gepulvert, RAL 9006 |
| Pos.3 (2x): | Rückblende, Zn-Druckguss, gepulvert, RAL 7016 |
| Pos.3a (2x): | Frontblende, Zn-Druckguss, gepulvert, RAL 7016 |
| Pos.3b (2x): | Frontgriff, Al-Druckguss, gepulvert, RAL 7016 |

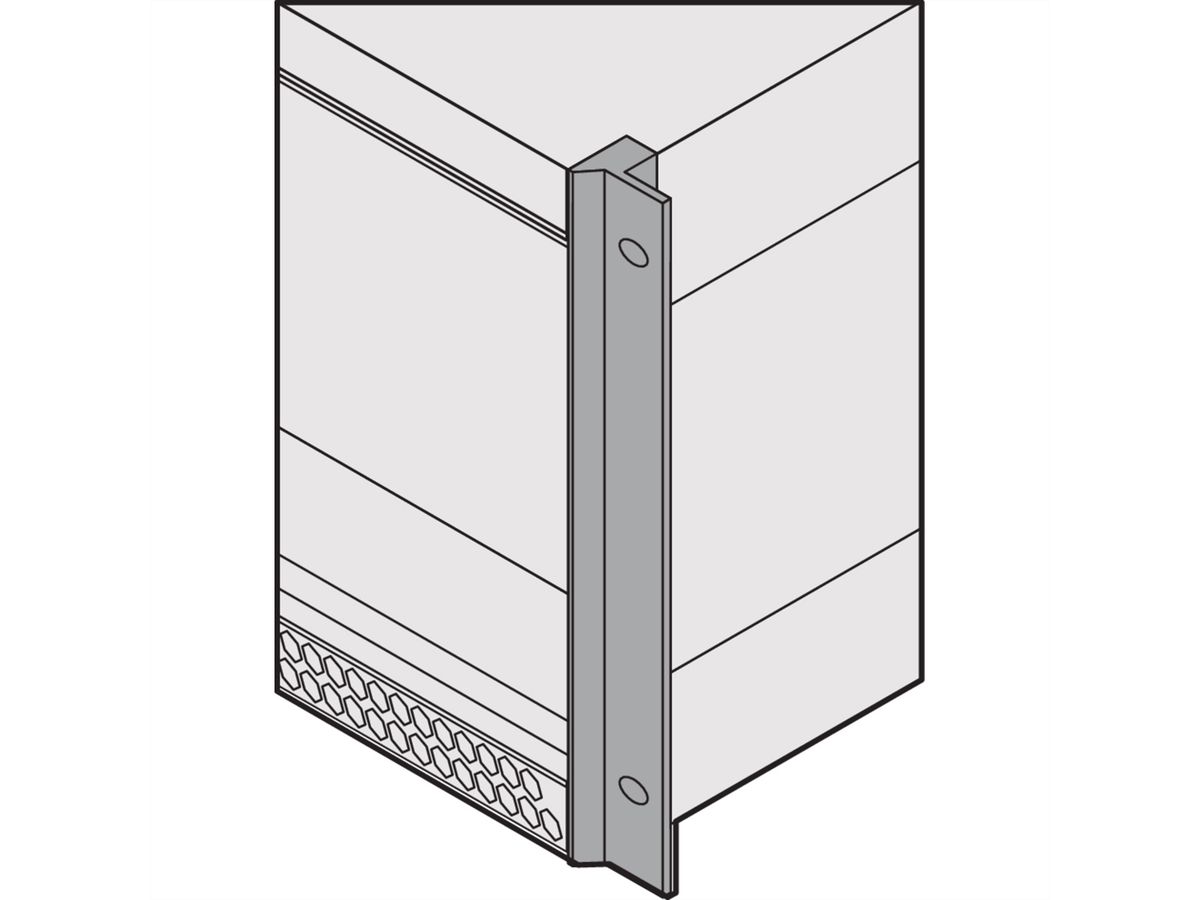

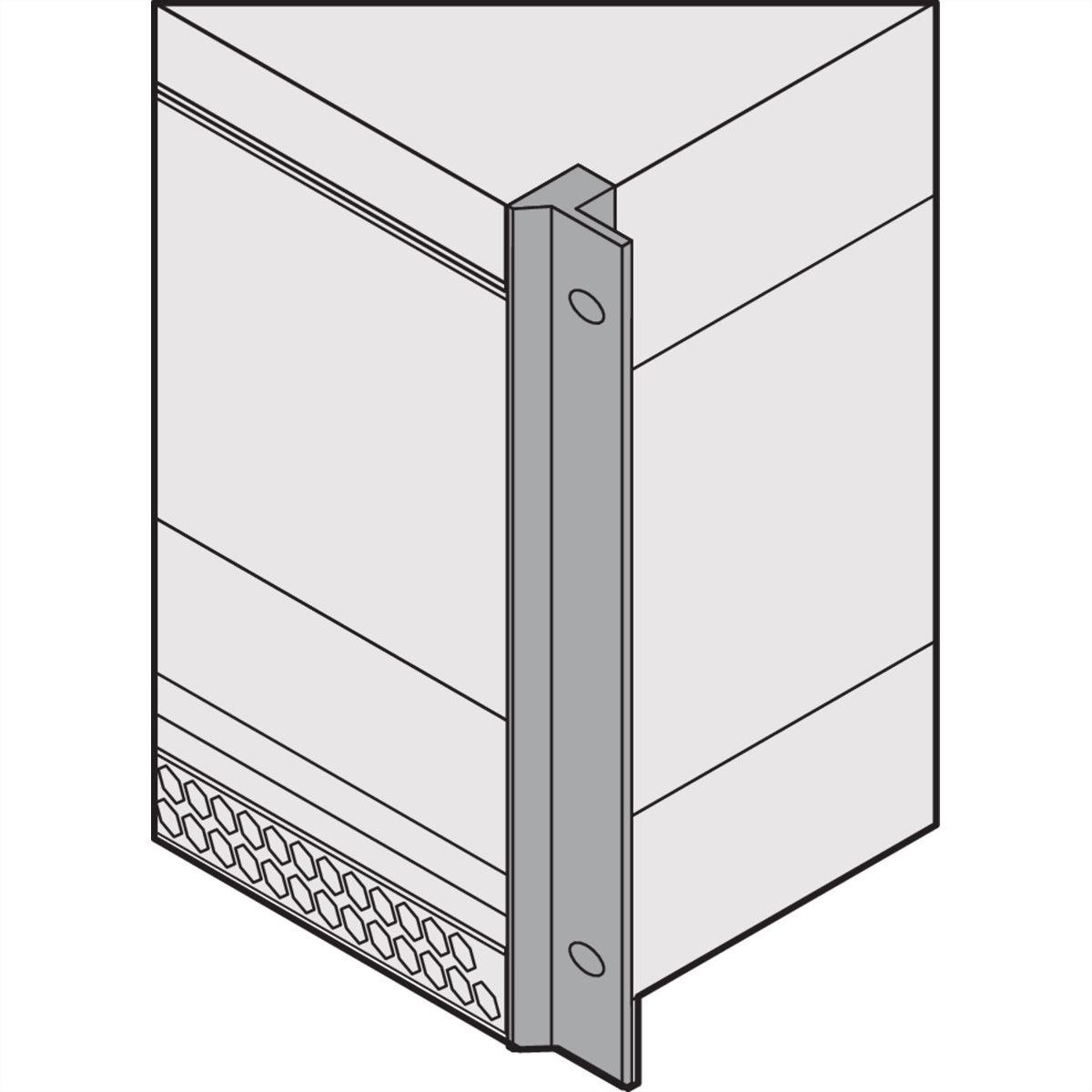

| Pos.3c (2x): | 19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016 |
| Pos.4 (4x): | Modulschiene, Typ H-LD, Al, Sichtflächen, gepulvert, RAL 7016 |
| Pos.11 (2x): | Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben |
| Pos.12 (4x): | Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz |
| Pos.13 (2x): | Luftfilter |
| Pos.14 (1x): | Befestigungsmaterial |
