Beschreibung

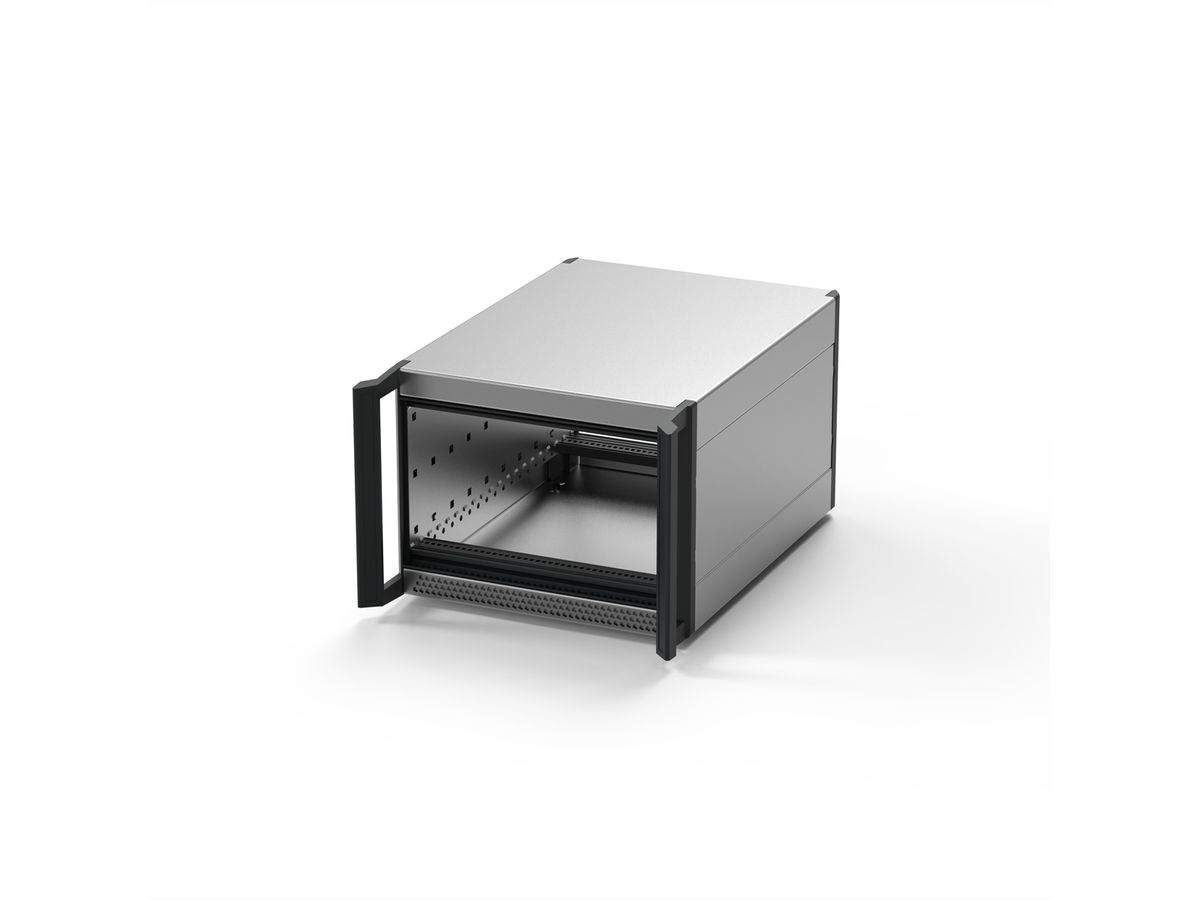

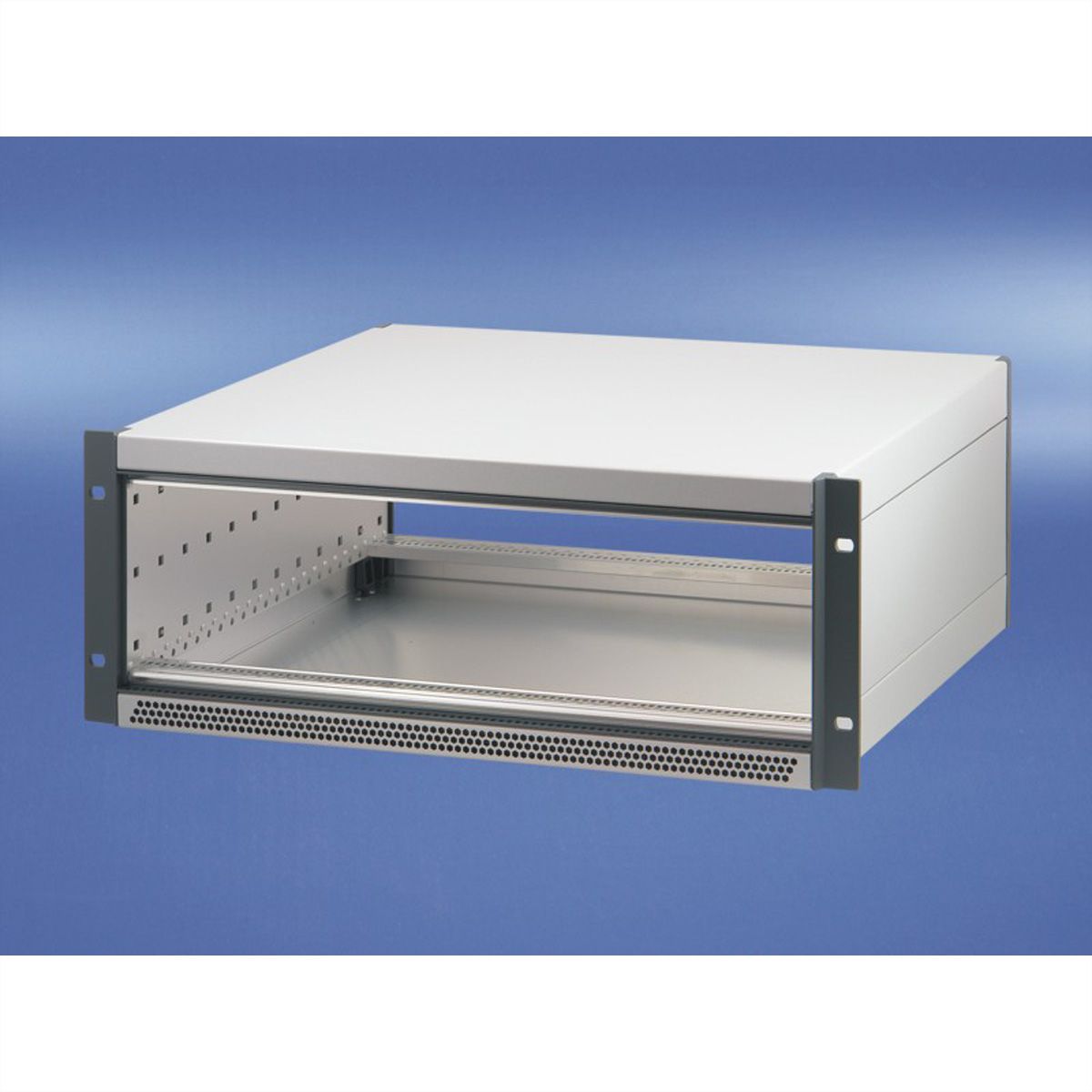

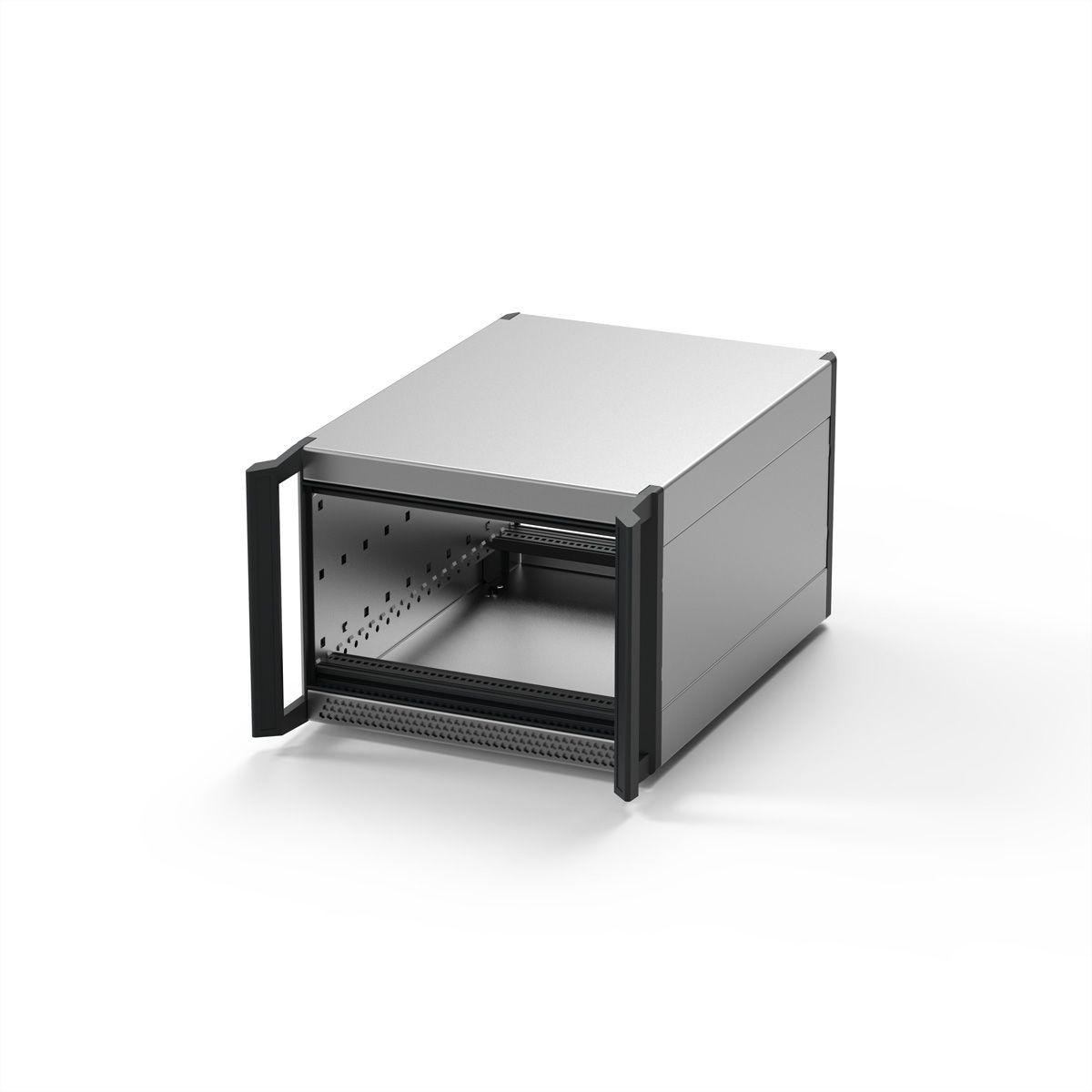

RatiopacPRO Air 19 Zoll Gehäuse mit Frontgriffen, 3 / 4HE, 42 TE, 255 mm, nachrüstbare EMV Schirmung

RATIOP.AIR HL 3/4U 42HP 255D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit Frontgriffen

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	3 HE
Breiteneinheiten	42 TE
Höhe	177 mm
Tiefe	255.5 mm
Verpackungshöhe	130 mm
Verpackungsbreite	320 mm
Verpackungstiefe	370 mm
Paketgewicht	2.091 kg

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, AI, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016

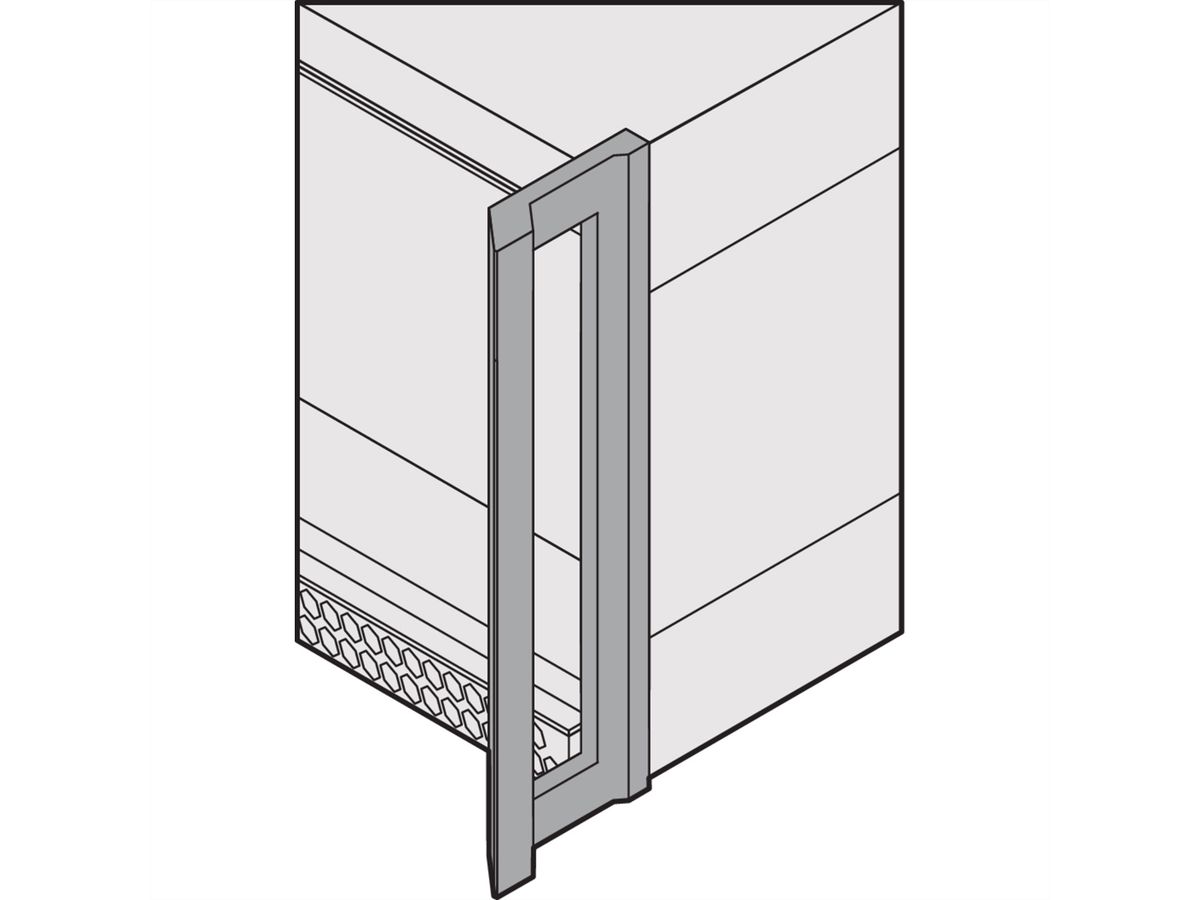

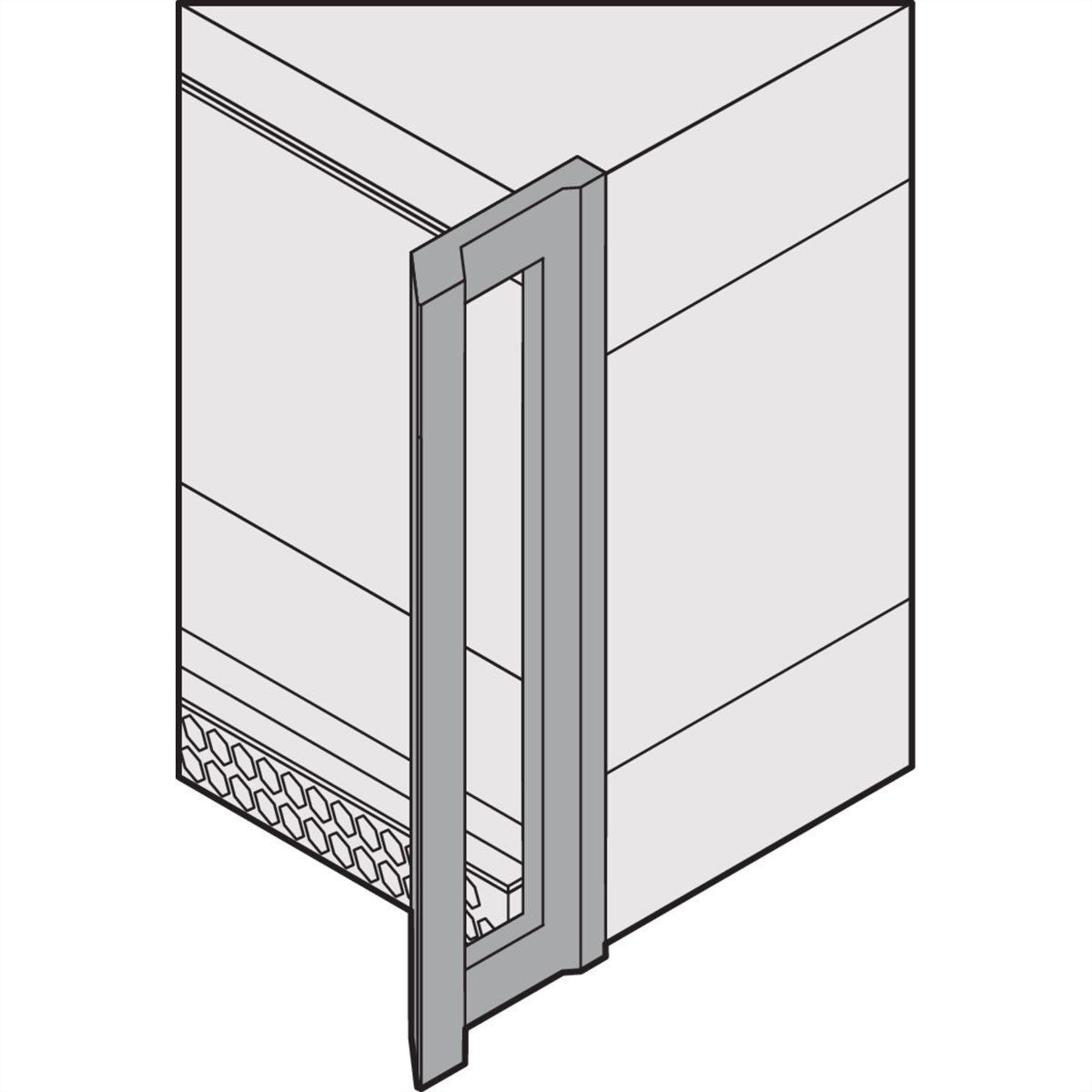

Pos.3a (2x):	Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):	Filtermatte
Pos.14 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1,2 MB)

Download

Hersteller-Datenblatt - English (1,2 MB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
