SCHROFF Frontplatte, klappbar - FRONTPLATTE KLAPPB.4HE 84TE

SCHROFF Frontplatte, klappbar - FRONTPLATTE KLAPPB.4HE 84TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 13.12.2024
Art.-Nr. 26152238
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 20838279
EAN 4036088054655
Paketgewicht 0,618 kg

Beschreibung

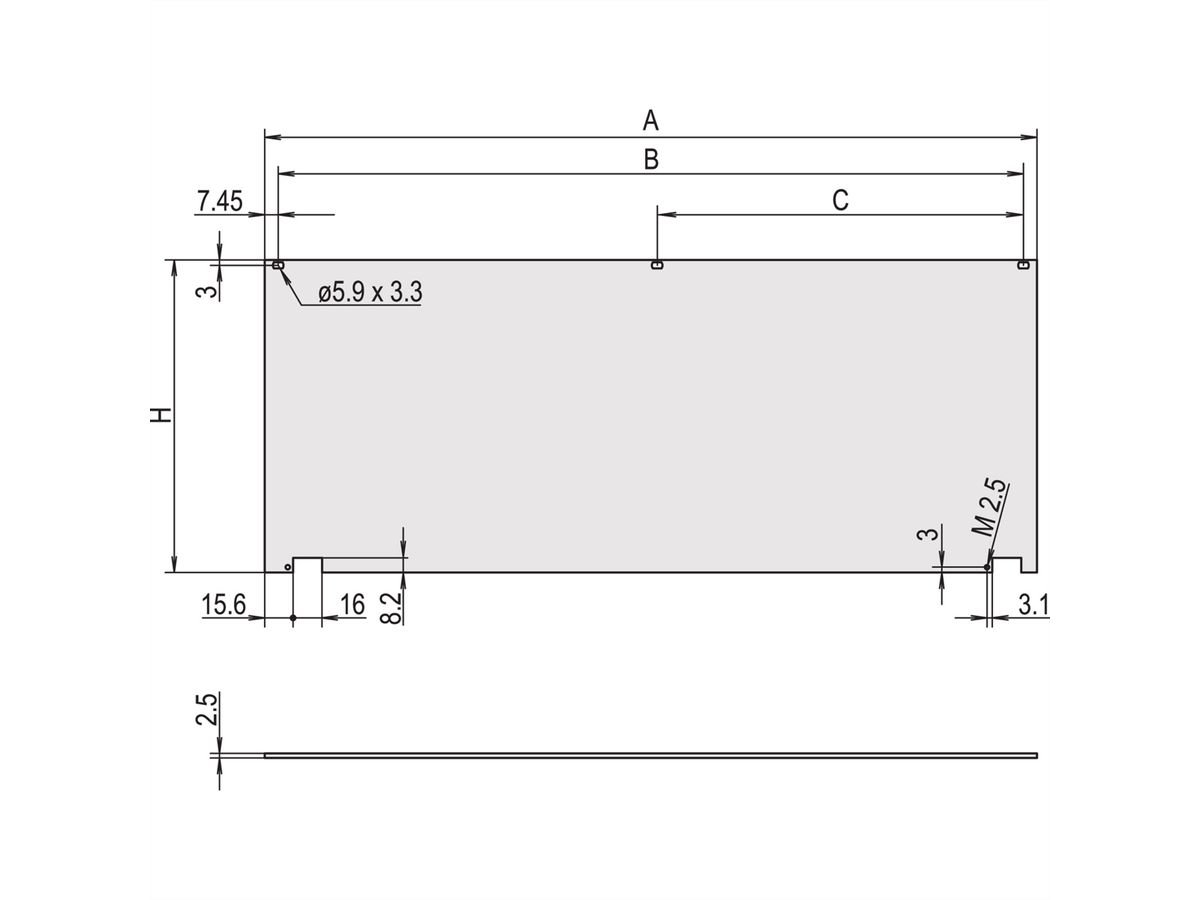

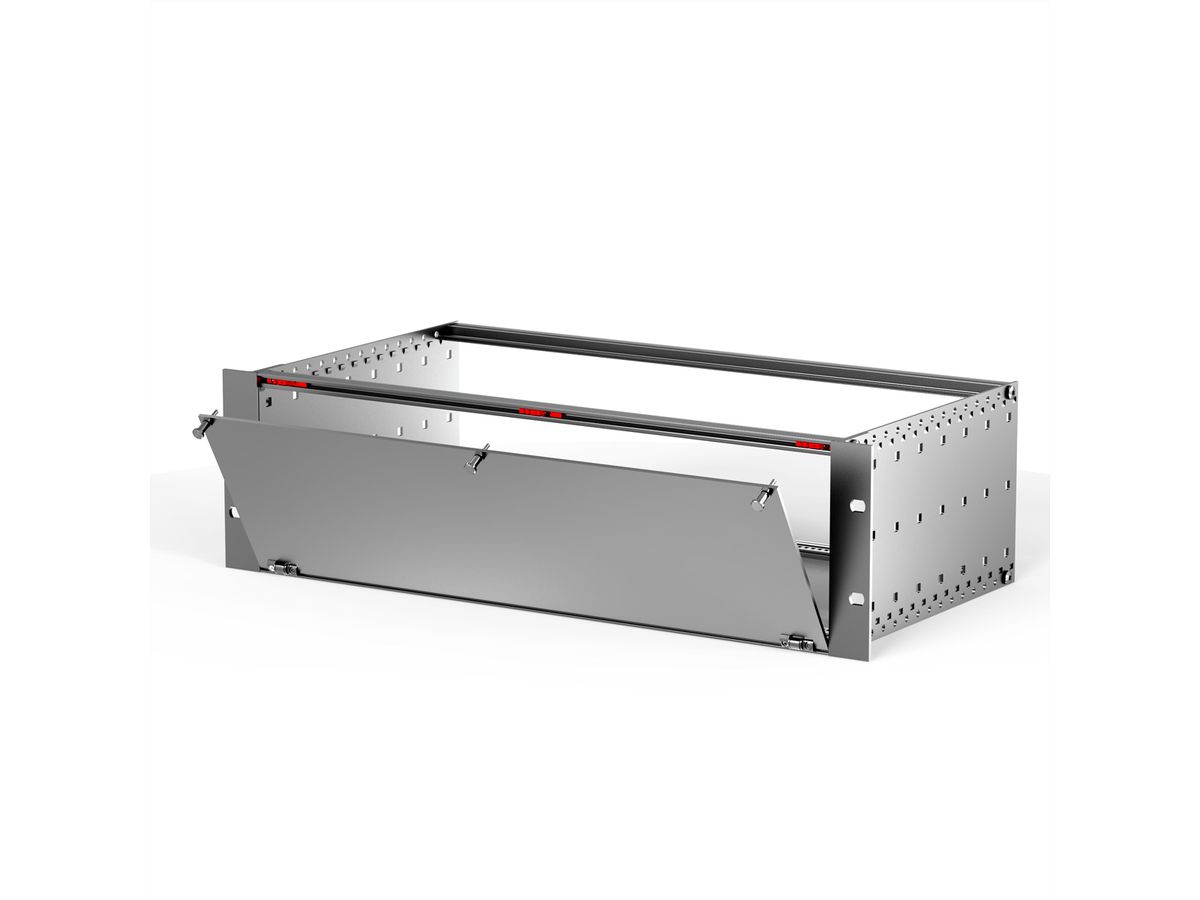

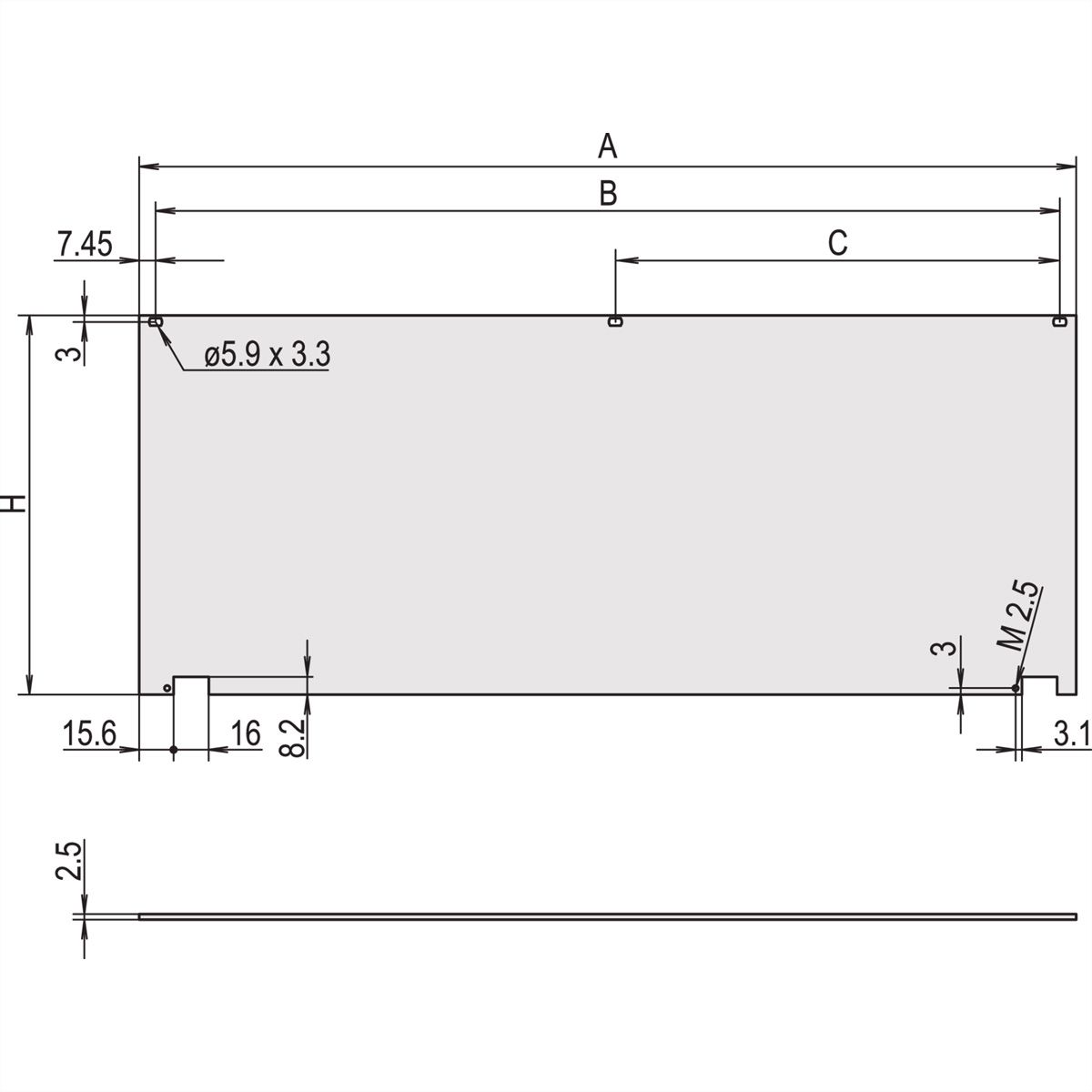

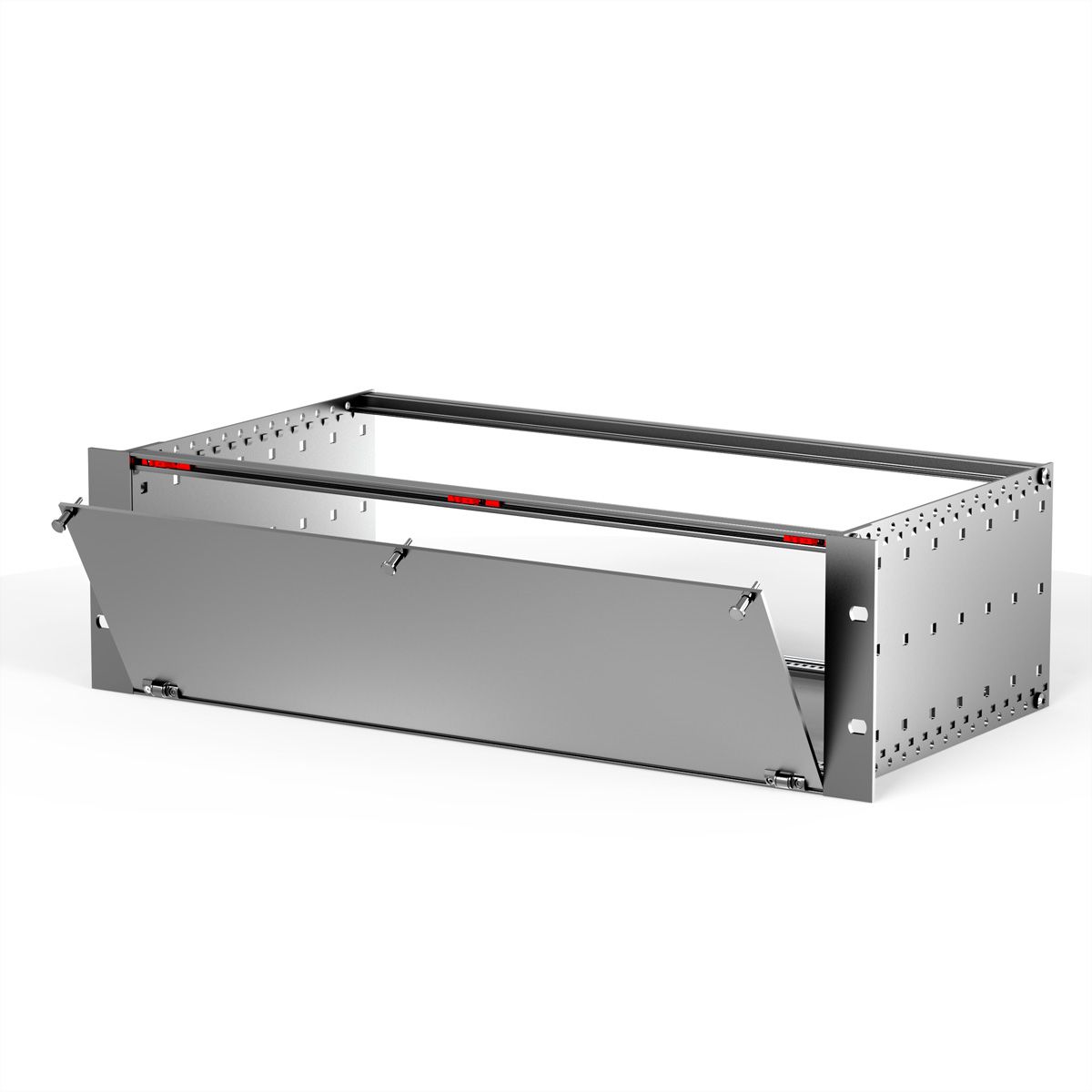

Frontplatten-Kit, ungeschirmt, untere Scharniere, 4 HE, 84 TE

FRONTPL. BTM.HINGED 4U 84HP

Für Baugruppenträger und Gehäuse, aushängbar bei 135° (Baugruppenträger, ratiopacPRO-, propac-Gehäuse) - Die nutzbare Breite wird nicht eingeschränkt - Montage an Modulschienen - Ungeschirmt

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Frontblenden
Höheneinheiten 4 HE
Breiteneinheiten 84 TE
Höhe 172.9 mm
Tiefe 2.5 mm
Verpackungshöhe 40 mm
Verpackungsbreite 190 mm
Verpackungstiefe 460 mm
Paketgewicht 0.618 kg
Lieferumfang (Bausatz):
Pos.1 (1x): Teilfrontplatte klappbar, Al, 2,5 mm eloxiert, Schnittkanten blank
Pos.2 (2x): Scharnier, Zn-Druckguss, vernickelt
Pos.3 (2x): Nippel, PA
Pos.4 (2x): Rändelschraube M2,5 x 12,3, St, vernickelt
Pos.5 (1x): Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (248,2 KB)

Download

Hersteller-Datenblatt - English (247,5 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (273,7 KB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
