SCHROFF Frontplatte, klappbar - FRONTPLATTE KLAPPB.3HE 84TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	26152232
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20838273
EAN	4036088054594
Paketgewicht	0,5 kg

Beschreibung

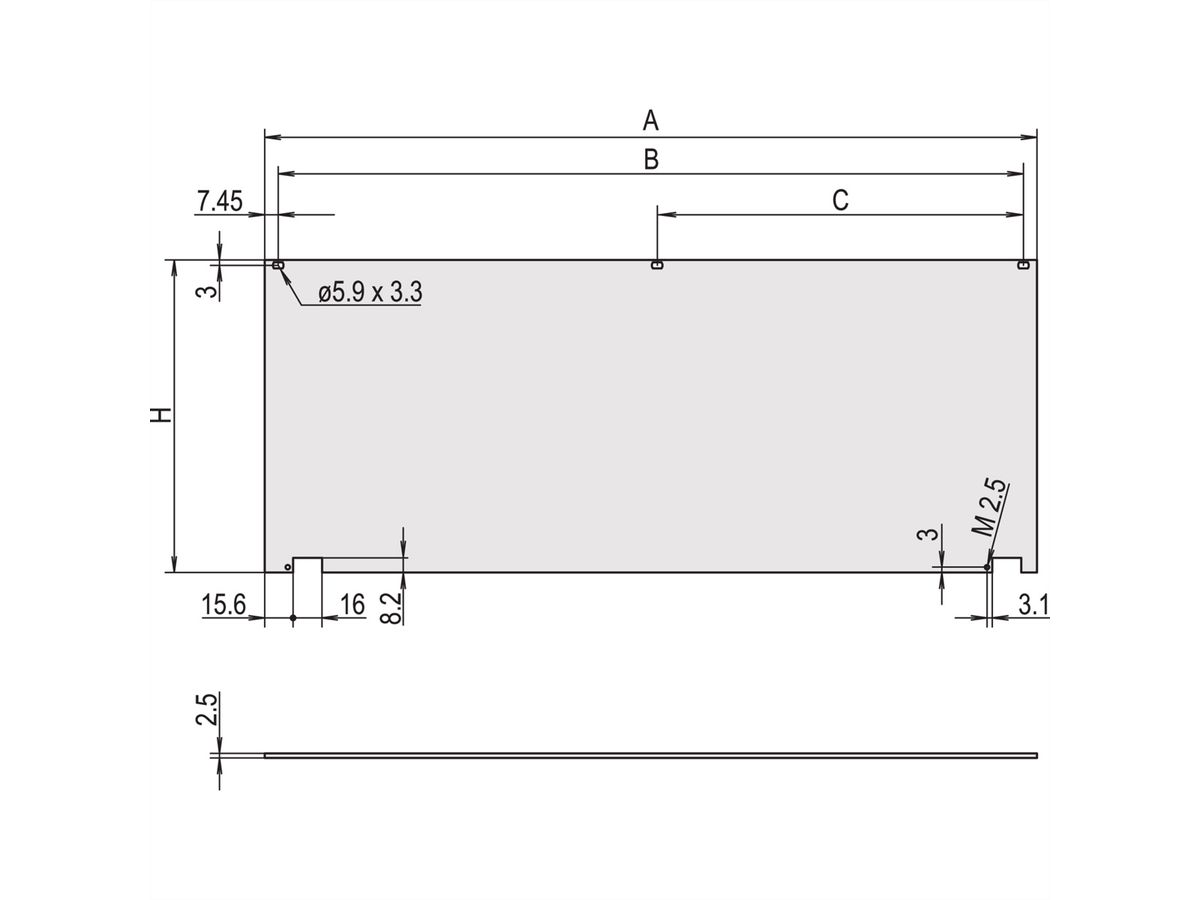

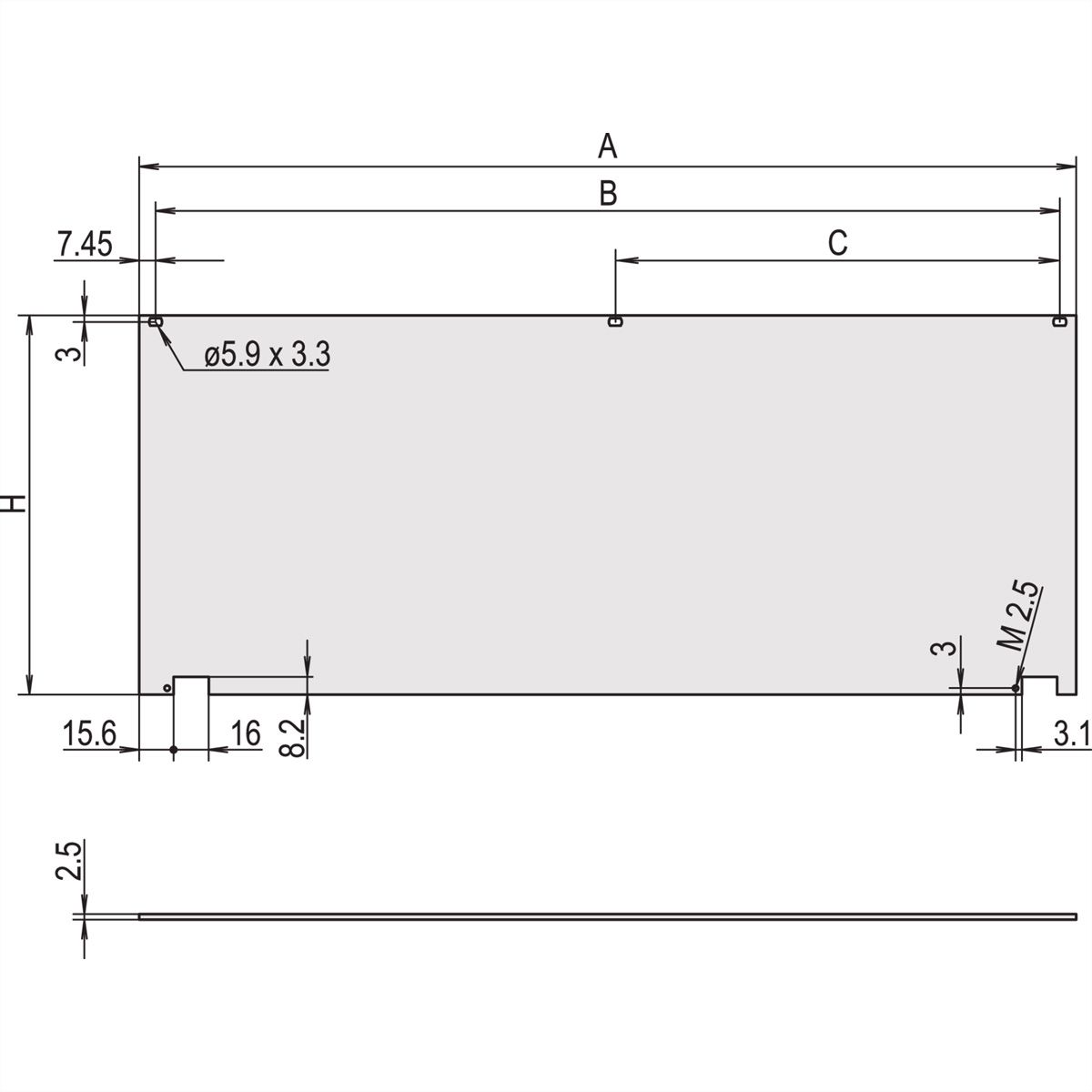

Frontplatten-Kit, ungeschirmt, untere Scharniere, 3 HE, 84 TE

FRONTPL. BTM.HINGED 3U 84HP

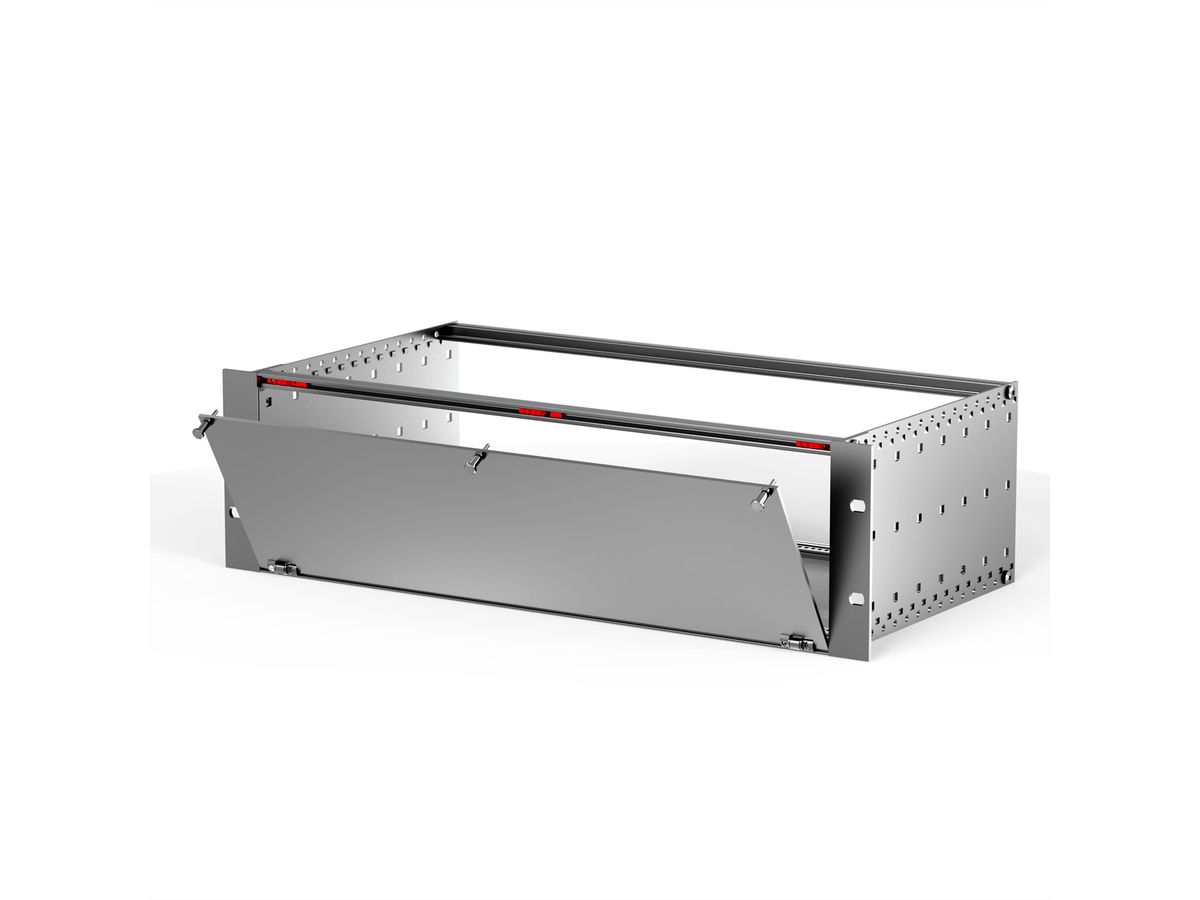

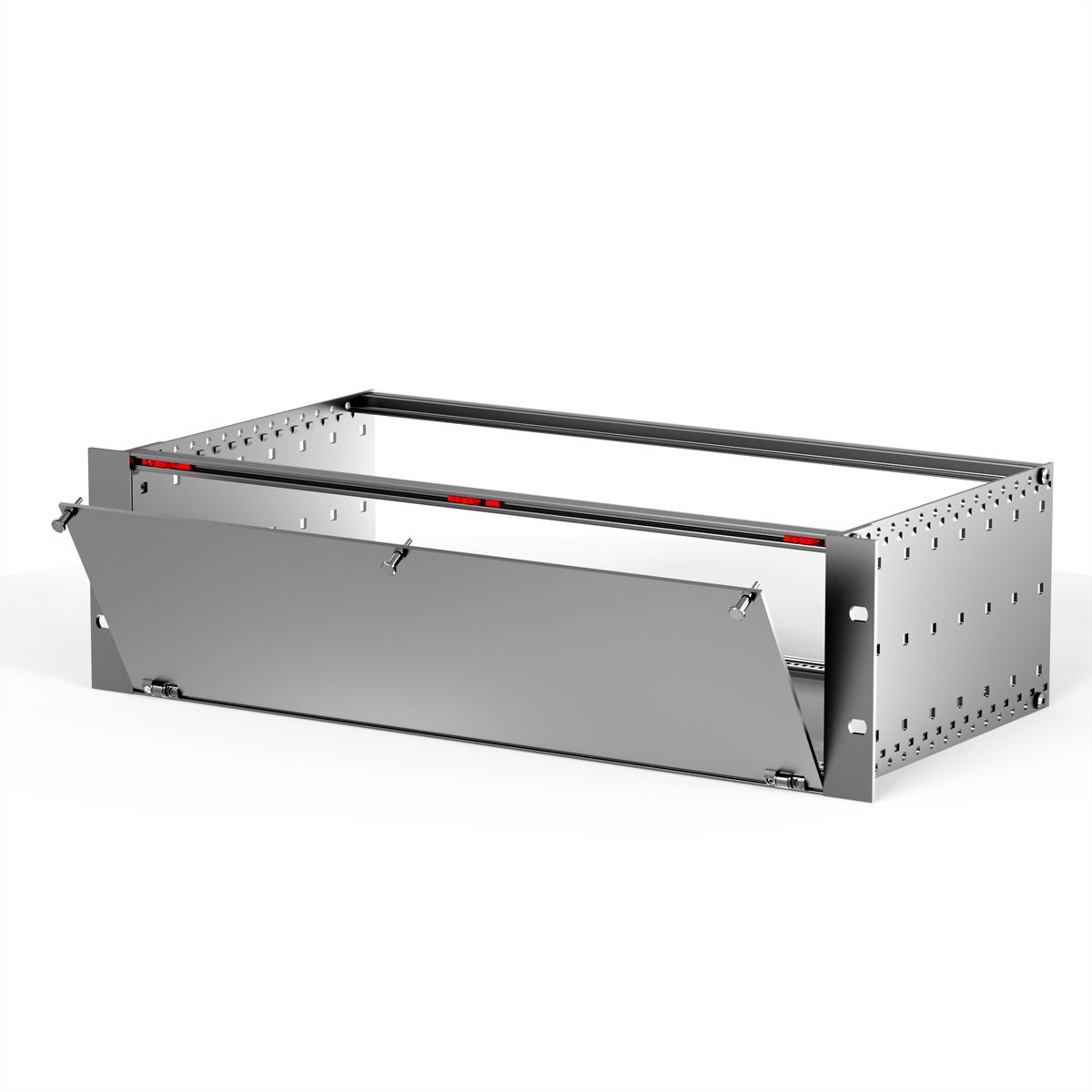

Für Baugruppenträger und Gehäuse, aushängbar bei 135° (Baugruppenträger, ratiopacPRO-, propac-Gehäuse) - Die nutzbare Breite wird nicht eingeschränkt - Montage an Modulschienen - Ungeschirmt

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Frontblenden
Höheneinheiten	3 HE
Breiteneinheiten	84 TE
Höhe	128.4 mm
Tiefe	2.5 mm
Verpackungshöhe	40 mm
Verpackungsbreite	470 mm
Verpackungstiefe	160 mm
Paketgewicht	0.5 kg

Lieferumfang (Bausatz):

Pos.1 (1x):	Teilfrontplatte klappbar, Al, 2,5 mm eloxiert, Schnittkanten blank
Pos.2 (2x):	Scharnier, Zn-Druckguss, vernickelt
Pos.3 (2x):	Nippel, PA
Pos.4 (2x):	Rändelschraube M2,5 x 12,3, St, vernickelt
Pos.5 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (248,2 KB)

Download

Hersteller-Datenblatt - English (247,5 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (273,7 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
