SCHROFF Frontplatte, klappbar - FRONTPLATTE KLAPPB.3HE 28TE

SCHROFF Frontplatte, klappbar - FRONTPLATTE KLAPPB.3HE 28TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 13.12.2024
Art.-Nr. 26152239
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 20838280
Paketgewicht 0,22 kg

Beschreibung

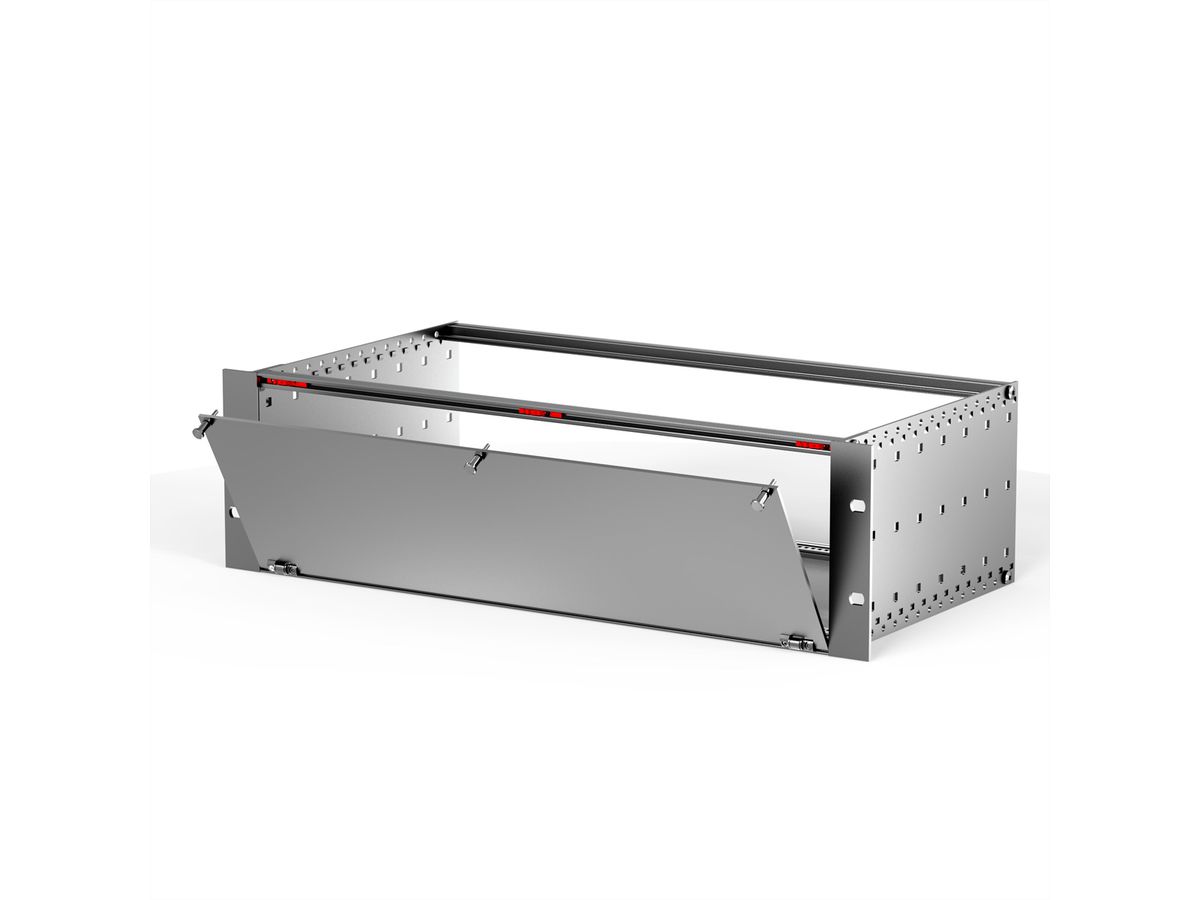

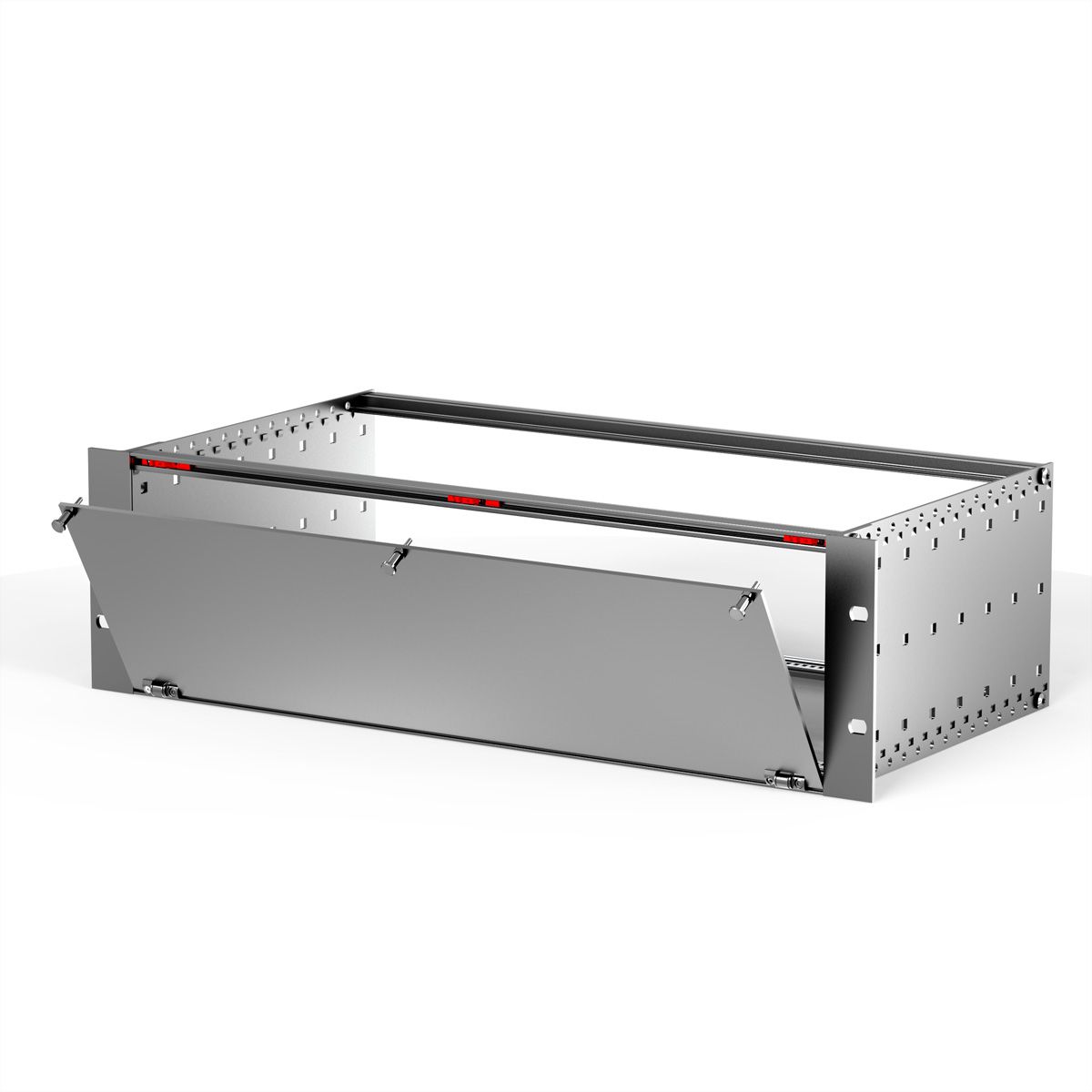

Frontplatten-Kit, ungeschirmt, untere Scharniere, 3 HE, 28 TE

FRONTPL. BTM.HINGED 3U 28HP

Für Baugruppenträger und Gehäuse, aushängbar bei 135° (Baugruppenträger, ratiopacPRO-, propac-Gehäuse) - Die nutzbare Breite wird nicht eingeschränkt - Montage an Modulschienen - Ungeschirmt

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Frontblenden
Höheneinheiten 3 HE
Breiteneinheiten 28 TE
Höhe 128.4 mm
Tiefe 2.5 mm
Verpackungshöhe 0 mm
Verpackungsbreite 0 mm
Verpackungstiefe 0 mm
Paketgewicht 0.22 kg
Lieferumfang (Bausatz):
Pos.1 (1x): Teilfrontplatte klappbar, Al, 2,5 mm eloxiert, Schnittkanten blank
Pos.2 (2x): Scharnier, Zn-Druckguss, vernickelt
Pos.3 (2x): Nippel, PA
Pos.4 (2x): Rändelschraube M2,5 x 12,3, St, vernickelt
Pos.5 (1x): Satz Befestigungsmaterial
