Beschreibung

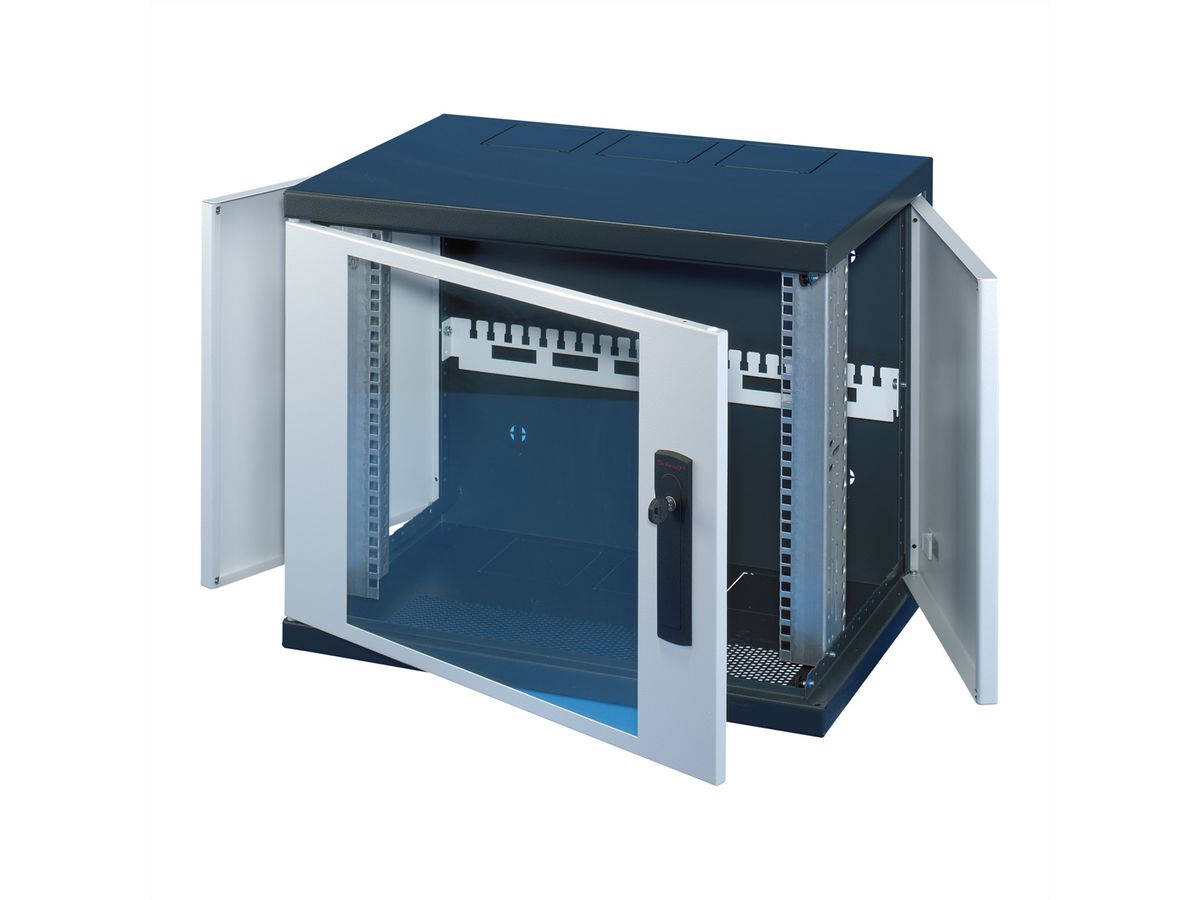

Epcase 19" Schrank, Wandmontage, 9 HE, 400 T

• EPCASE Stand- /Wandgehäuse komplett montiert für einfache und kleine Büroinstallationen
• Grundgehäuse (schwarz, RAL 7021) mit je drei Ausbruchszonen zur Kabeleinführung oder zum Lüftereinbau oben und unten
• Tür und Seitenwände RAL 7035 (lichtgrau). Seitenwände schwenkbar und abnehmbar, dadurch optimale Zugänglichkeit während der Installation
• Vier vorgefertigte Kabeleingänge für Trennung von Strom- und Datenkabeln
• Beiliegendes C-Profil für Zugentlastung
• Nur eine 19"-Ebene

• Ausstattung:

Grundgehäuse in C-Form
Glastür mit Sicherheitsschloss
Seitenwände
2 St. 19"-Winkelprofile
1 St. C-Profil zum Kabelabfang
2 St. Bürstenleisten

• Zubehör optional (bitte separat bestellen)

Erdungssatz 26.10.0208 für normgerechte Erdung gemäß VDE-Standard
Lüfterbausatz 26.10.5023 für Schrankentlüftung: Ventilator 230 V, mit Anschlussleitung (Litze, offen) und Abdeckgitter

Montagematerial 26.14.0010 für 19"-Komponenten bestehend aus 32 St. Käfigmuttern, M6 Linsenschrauben und Kunststoffscheiben

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	19"-/10"-Schränke
Produkttyp	19"-Wandgehäuse
Farbe	grau
Lieferumfang	1 St. C-Profil zum Kabelabfang, 2 St. Bürstenleisten
Höheneinheiten	9 HE
Unterstützte Maximal-Racktiefe	270 mm
Lieferzustand	komplett montiert
Serverschrank	nein
Mit Sockel	nein

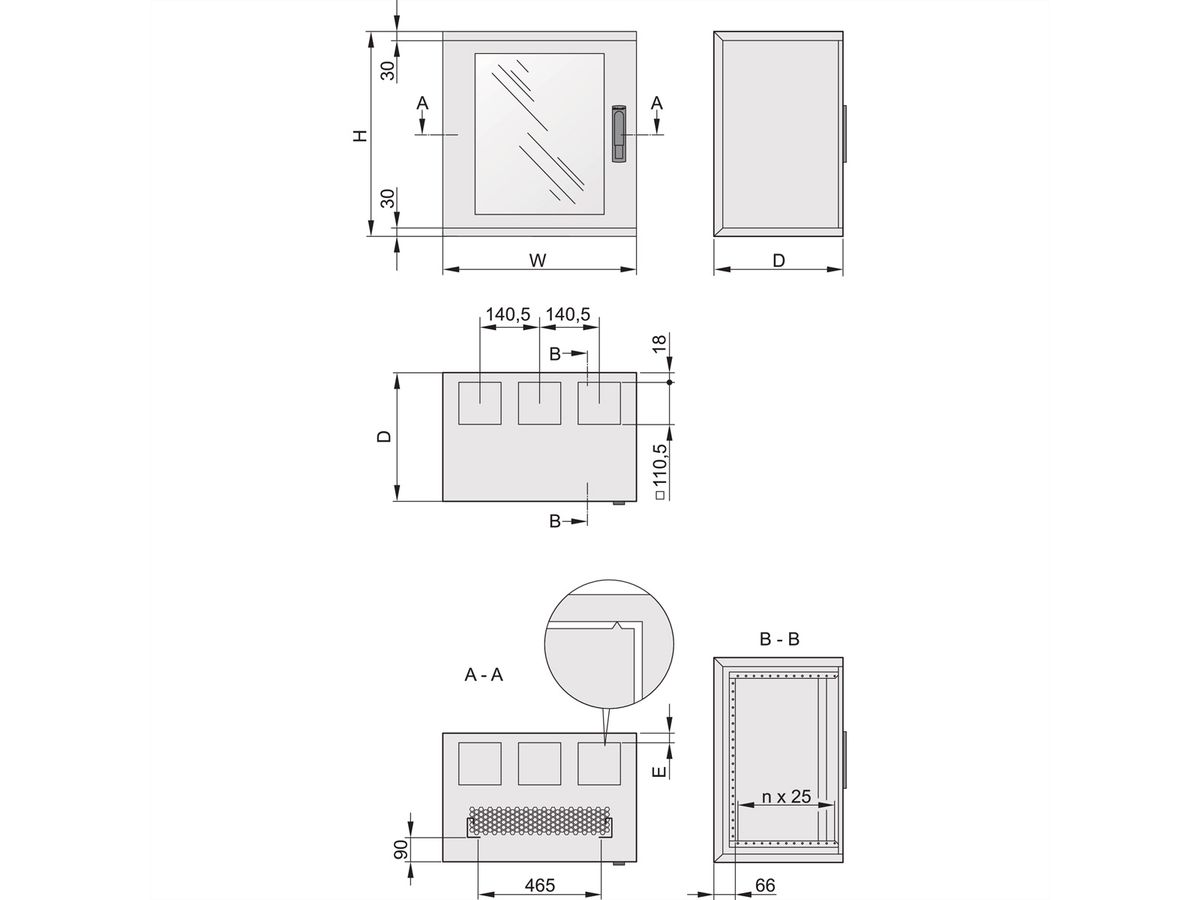

Abmessungen (HxBxT) ohne Sockel	503 x 600 x 400 mm
Schutzart (IP Code)	IP20
Fronttür	Glastür mit Rahmen
Seitenwände	Stecktür
19"-Ebene	vorne
Dach	geschlossen
Dach angehoben	nein
Bodenbereich	geschlossen
Belüftung	passiv
Erdungsset montiert	nein
Justierfüsse	nein
Lüfter nachrüstbar	ja
Farbe (Schrankgestell)	RAL 7035 Lichtgrau
Farbe (Verkleidungsteile)	schwarz
Technische Besonderheiten	Vier vorgefertigte Kabeleingänge
RAL-Farbe	RAL 7035 Lichtgrau
Höhe	503 mm
Breite	600 mm
Tiefe	400 mm
Verpackungshöhe	550 mm
Verpackungsbreite	700 mm
Verpackungstiefe	840 mm
Paketgewicht	18 kg

Downloads

Hersteller-Datenblatt - Deutsch (366,4 KB)

Download

Hersteller-Datenblatt - English (365,4 KB)

Download
