Beschreibung

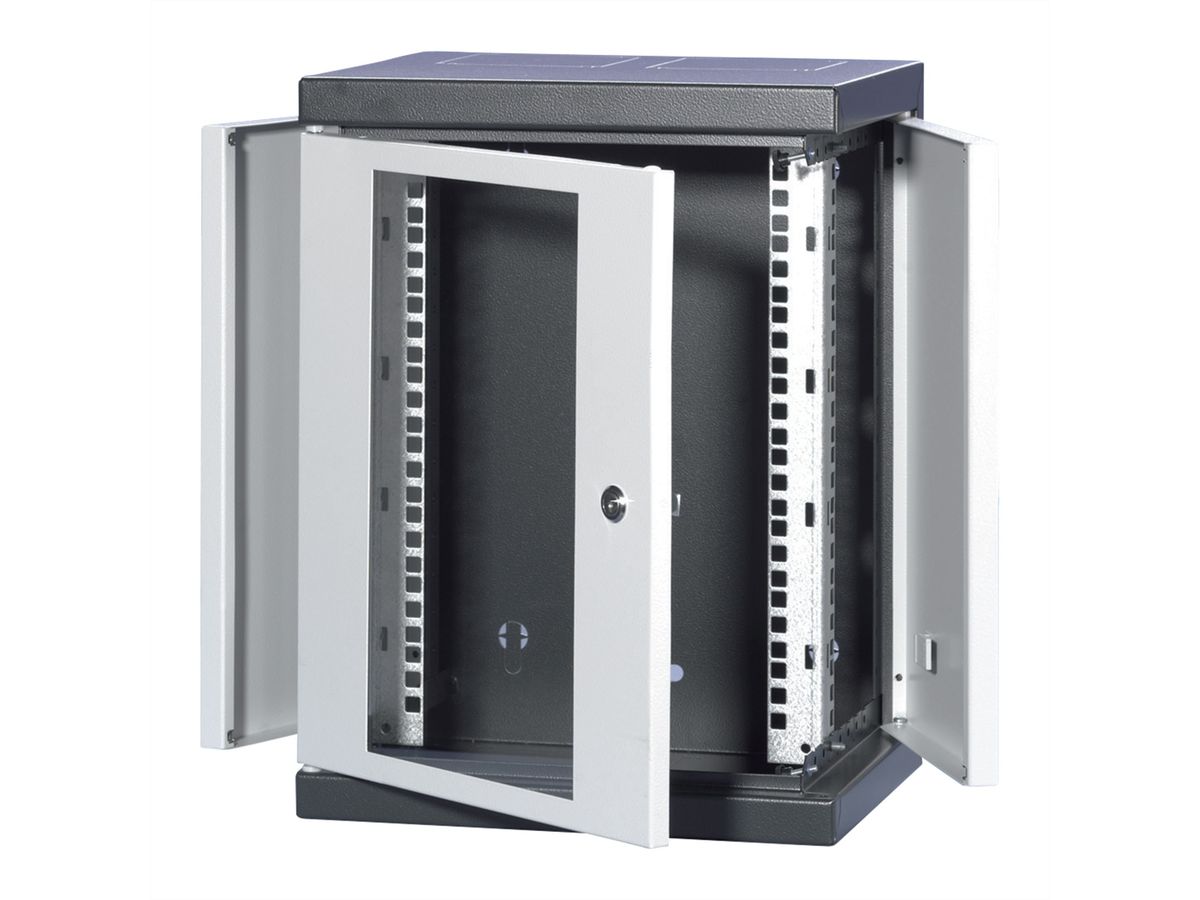

Stand- /Wandgehäuse für einfache und kleine Büroinstallationen

• Grundgehäuse in RAL 7016, Boden u. Dach in RAL 9006
• Türen und Seitenwände abnehmbar - daher optimale Zugänglichkeit während der Installation
• Vorgefertigte Kabeleingänge von oben oder unten; mitgelieferte Bürstenleiste zur Abdichtung der Kabeleinführung
• Beiliegende C-Profile (im Raster von 25 mm montierbar) für Zugentlastung

Ausstattung:

• Grundgehäuse in C-Form
• Glastür mit Sicherheitsschloss
• Seitenwände
• 2 St. 19"-Winkelprofile
• 1 St. C-Profil zum Kabelabfang
• 2 St. Bürstenleisten

Zubehör optional (bitte separat bestellen)

• Erdungssatz 26.10.0208 für normgerechte Erdung gemäß VDE-Standard
• Montagematerial 26.10.0199 für Wandbefestigung
• Montagematerial 26.14.0010 für 10"-Komponenten bestehend aus 32 St. Käfigmuttern, M6 Linsenschrauben und Kunststoffscheiben
• 10"-Geräteträger 26.10.0130
• 10"-Kabelführung 26.10.0115 inkl. 3 Kabelösen

horizontale Kabelführung

• 10"-Steckdosenleiste ohne Schalter 26.14.0222 mit 4 Einsätzen

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	19"-/10"-Schränke
Produkttyp	10"-Schrank
Farbe	grau
Höheneinheiten	4 HE
Unterstützte Maximal-Racktiefe	160 mm
Lieferzustand	komplett montiert
Serverschrank	nein
Mit Sockel	nein

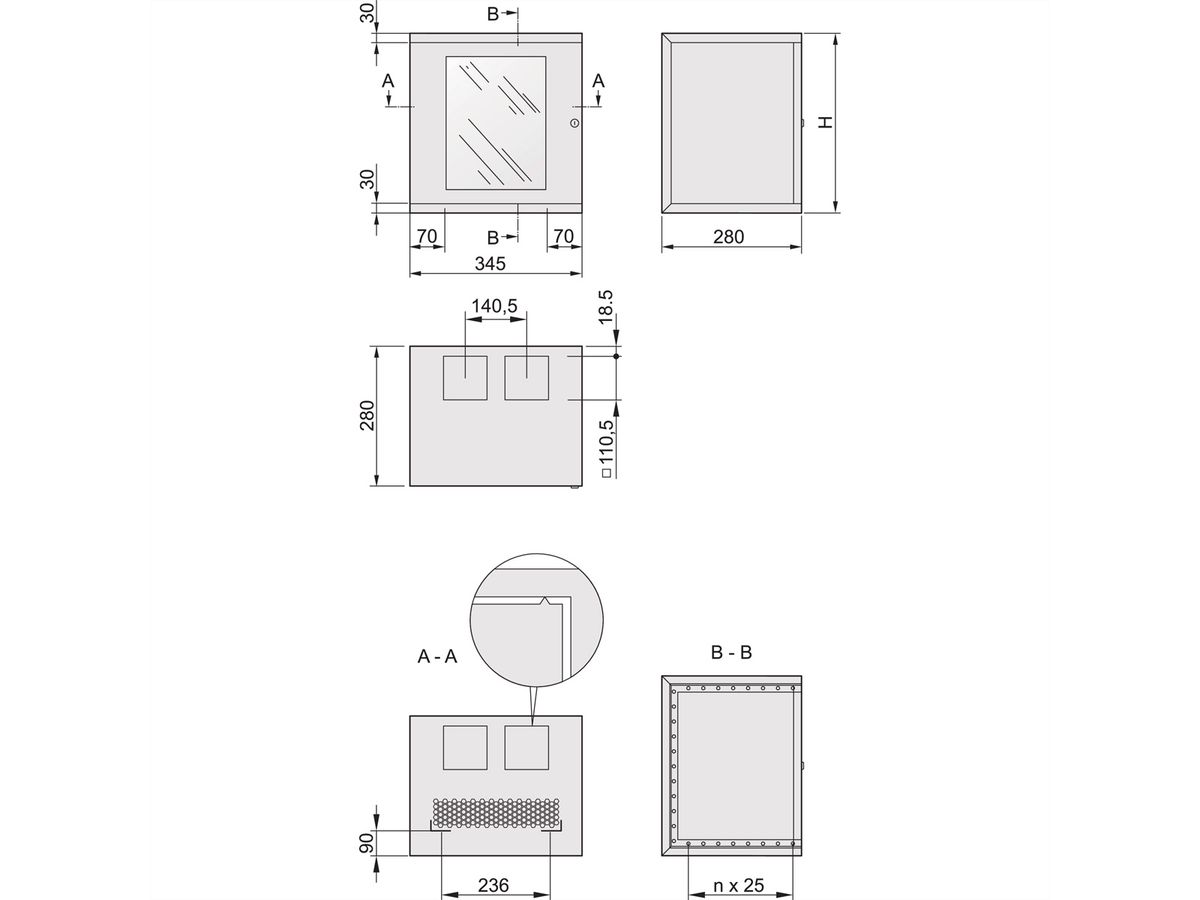

Abmessungen (HxBxT) ohne Sockel	262 x 345 x 280 mm
Schutzart (IP Code)	IP20
Fronttür	Glastür mit Rahmen
Rückseite	Stecktür
Seitenwände	Stahltür
19"-Ebene	vorne
Dach	geschlossen
Dach angehoben	nein
Bodenbereich	geschlossen
Belüftung	passiv
Erdungsset montiert	nein
Lüfter nachrüstbar	nein
RAL-Farbe	RAL 7016 Anthrazitgrau
Höhe	262 mm
Breite	345 mm
Tiefe	280 mm
Verpackungshöhe	320 mm
Verpackungsbreite	360 mm
Verpackungstiefe	470 mm
Paketgewicht	7.874 kg

Downloads

Hersteller-Datenblatt - Deutsch (440,1 KB)

Download

Hersteller-Datenblatt - English (439,0 KB)

Download
