Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26155998 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24579135 |
| Paketgewicht | 9,85 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

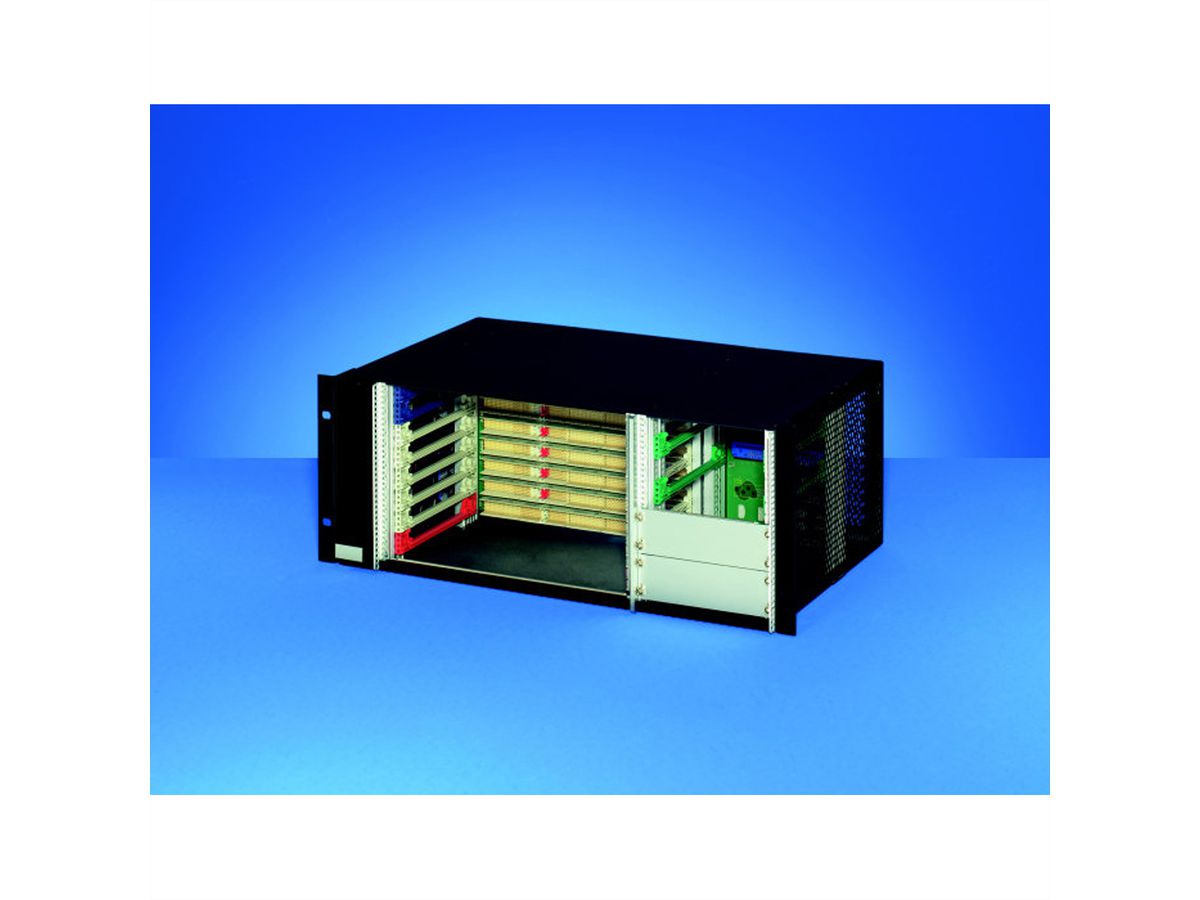

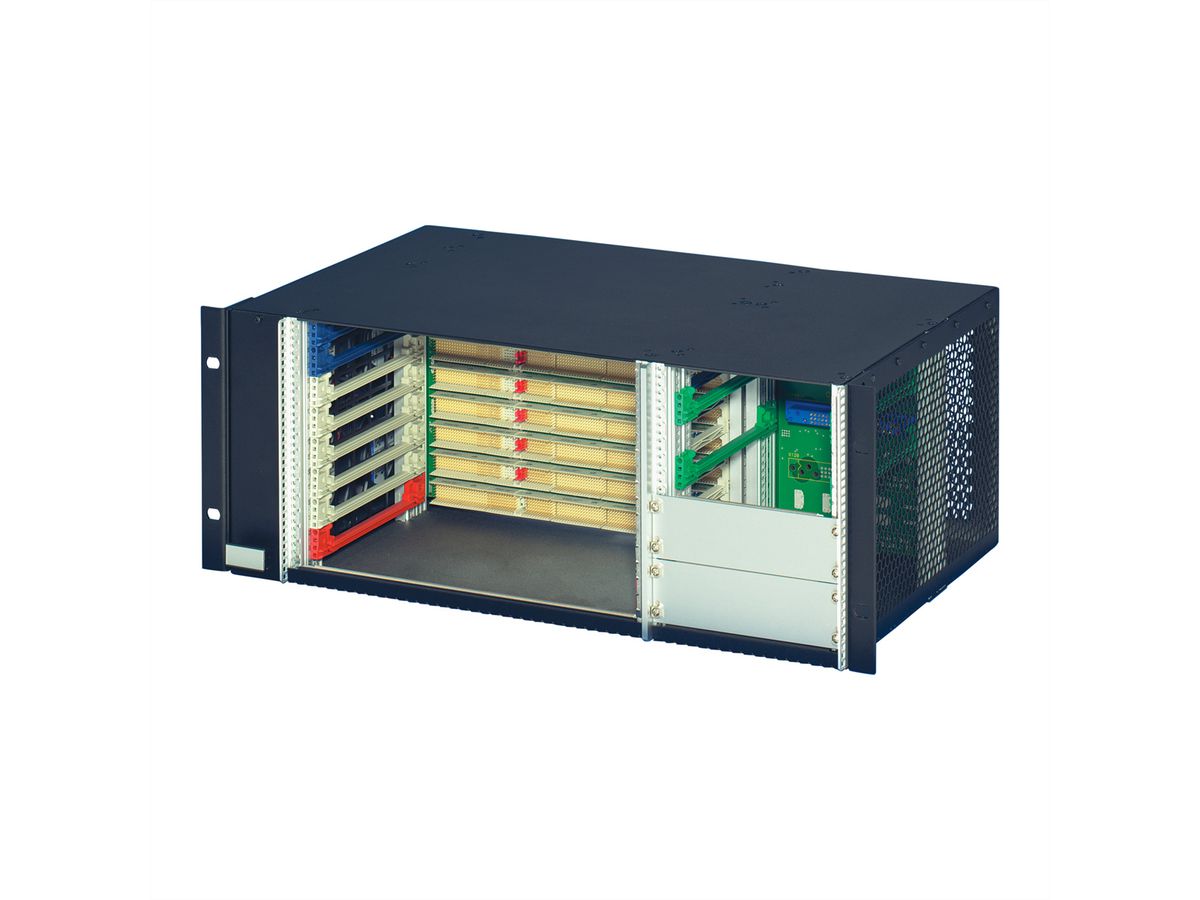

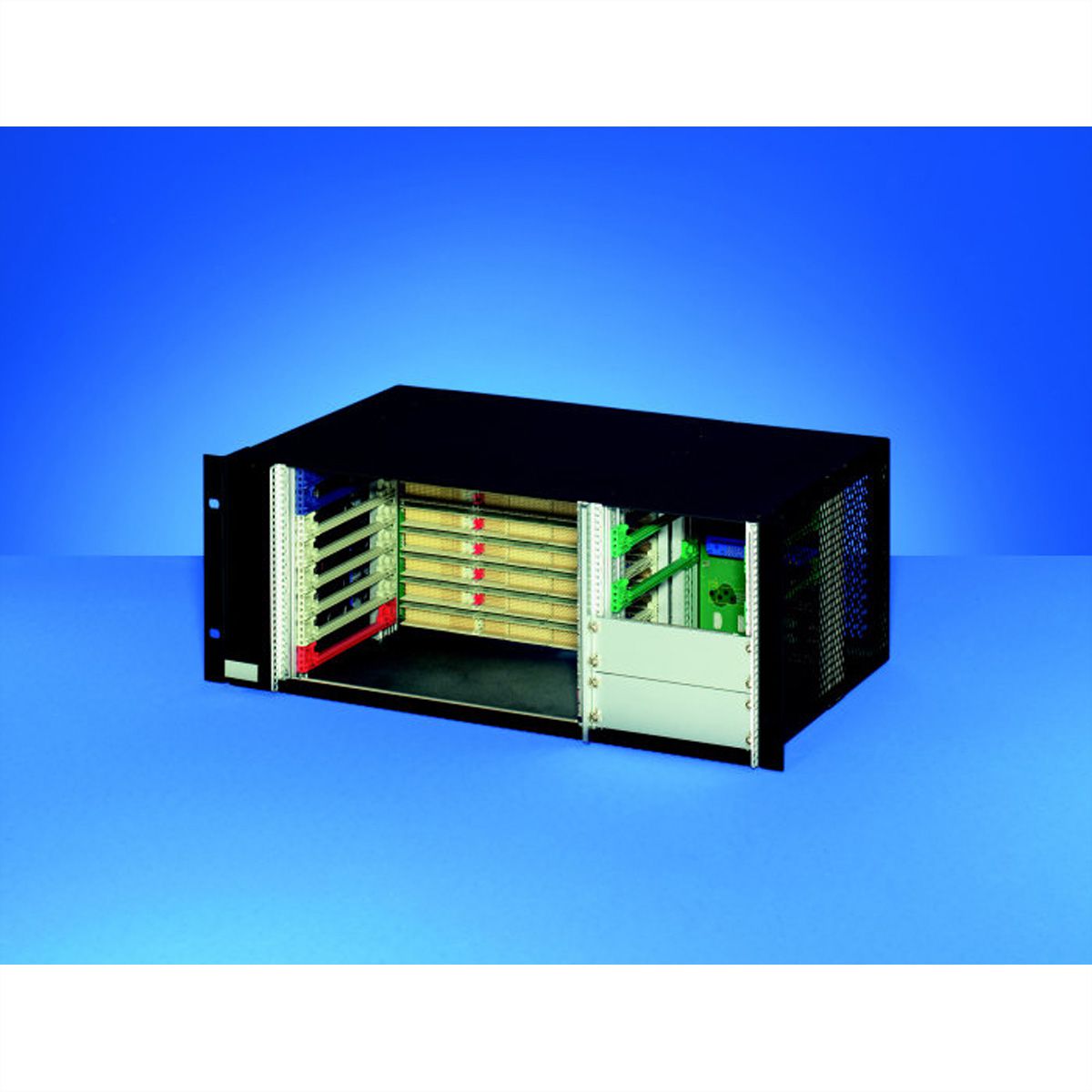

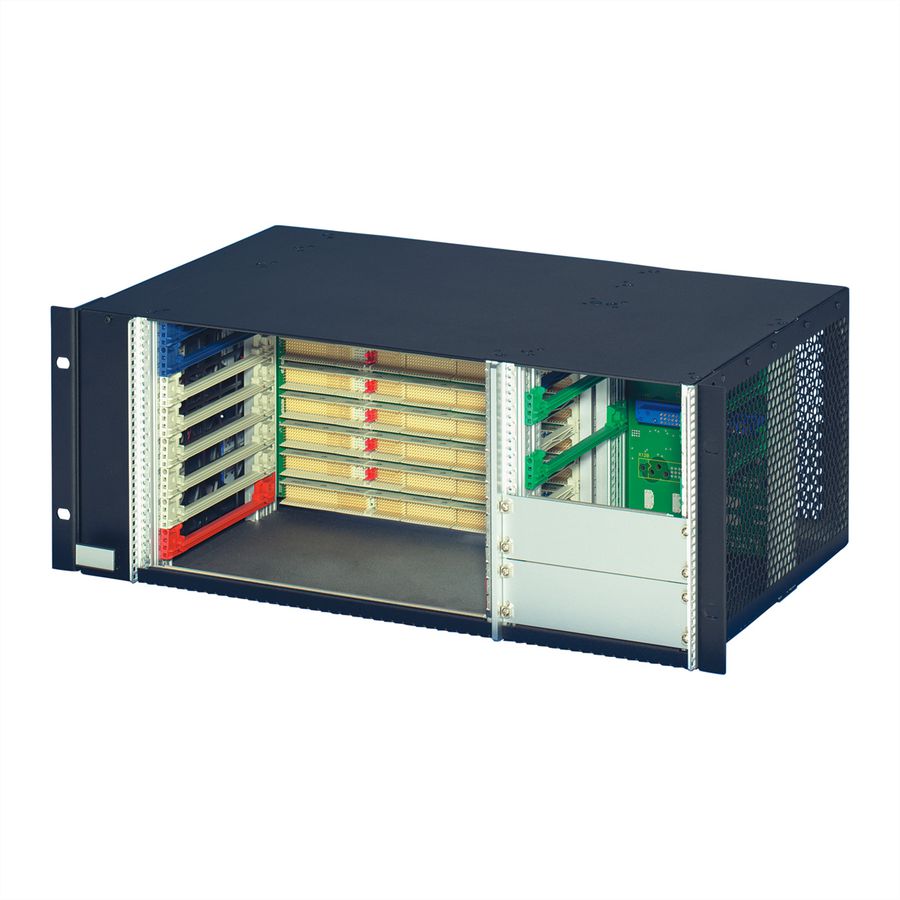

SUBR CPCI 2.16 4U 2/6 SLOT
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.16 - System für horizontalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Monolithische Backplane für (Signale und Power); 64 bit CompactPCI; PSB ( Package Switched Backplane), PICMG 2.16; H.1108-Slot, 6 HE, 64 Bit CompactPCI (2 Fabric/Switch Slots, 6 Node Slots H.110), Systemslot links - Integrierte Power Backplane mit 2 x P 47 Steckverbinder - Vorbereitet für den Einbau von zwei 19"-CompactPCI Netzgeräten 250 W (3 HE, 8 TE) - Entwärmung von links nach rechts durch ausziehbare Hot Swap Lüftereinheit
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | CompactPCI Backplanes |
| Höheneinheiten | 4 HE |
| Höhe | 177 mm |
| Tiefe | 275 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 9.85 kg |

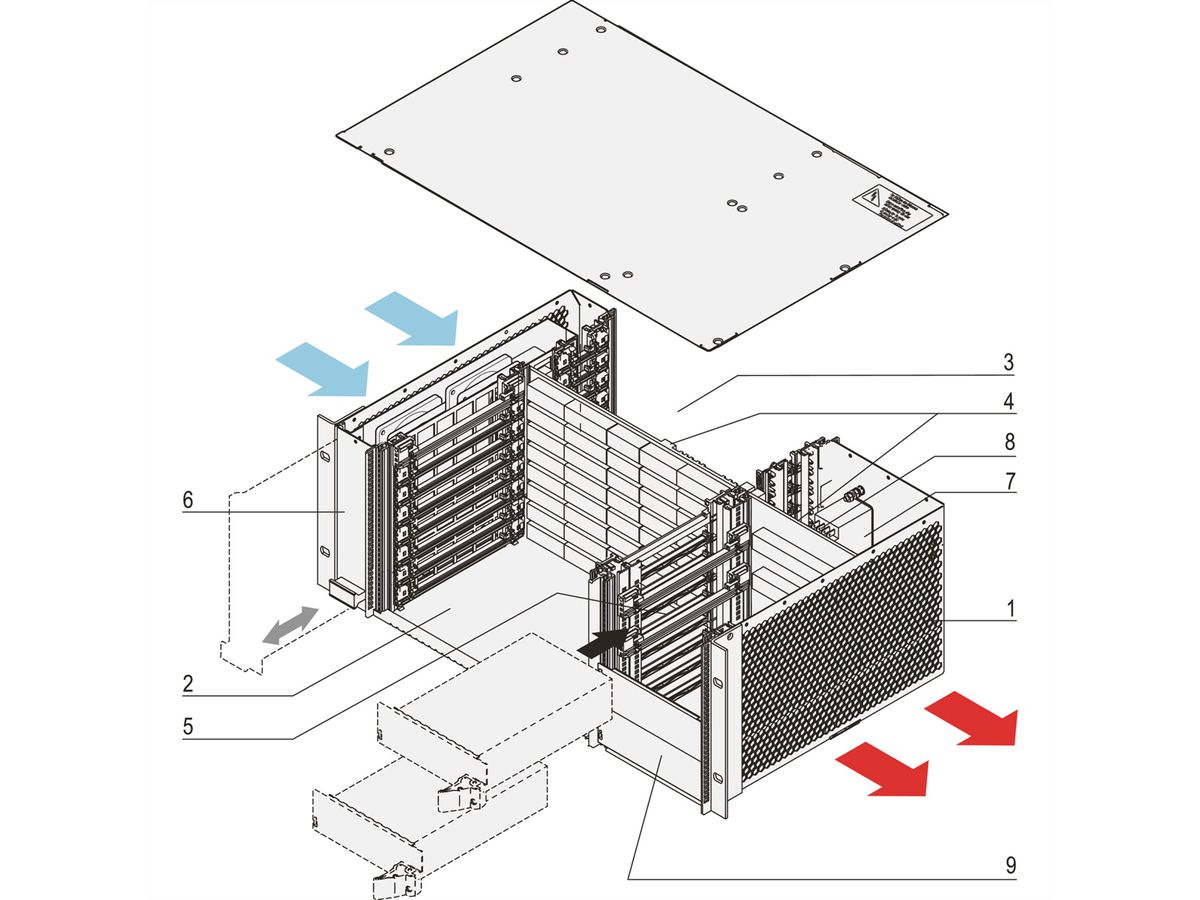

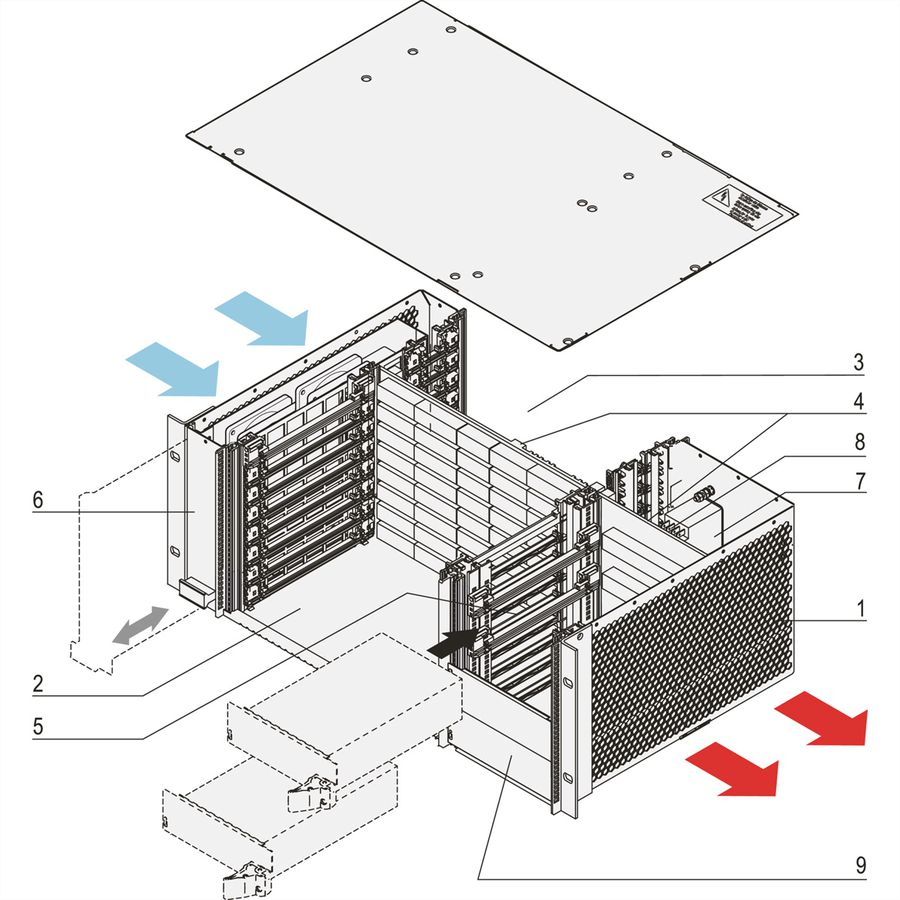

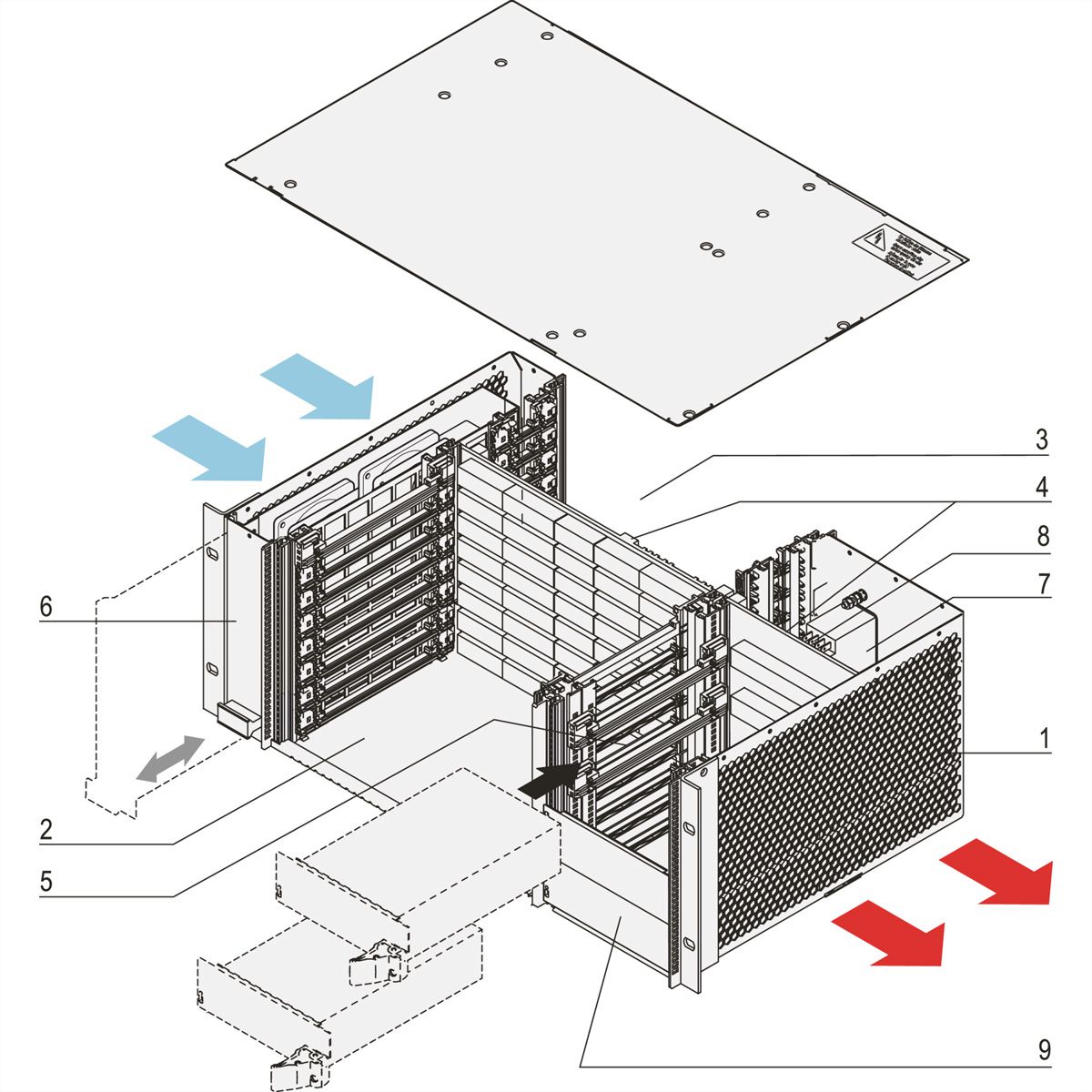

| Pos.1 (1x): | Geschirmter 19"-Einschub, St, pulverbeschichtet, schwarz, RAL 9005 |
|---|---|
| Pos.2 (8x): | Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne rechts montiert), für horizontalen Karteneinbau (6 HE, 160 mm tief) |
| Pos.3 (8x): | Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne rechts montiert), für horizontalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief) |
| Pos.4 (1x): | Backplane für 6 HE-Karten und Spannungsversorgung (2 x P 47-Buchse); 64 Bit CompactPCI; PSB, 2 Fabric/Switch Slots; 6 Node H.110-Bus Slots; Bestell-Nr. 23006-611 |
| Pos.5 (-x): | Vorbereitet für den Einbau zweier 19"-CompactPCI Netzgeräte (250 W, 3 HE, 8 TE), Bestell-Nr. 13100-141 |
| Pos.6 (1x): | Hot Swap Lüftereinheit, 4 Ventilatoren je 109 m3/h (64 cfm) |
| Pos.7 (1x): | AC-Eingang (IEC-Stecker), Netzfiltermodul, Sicherung, Netzschalter |
| Pos.8 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
| Pos.9 (2x): | Frontplatte vorne, 3 HE, 8 TE |
