Beschreibung

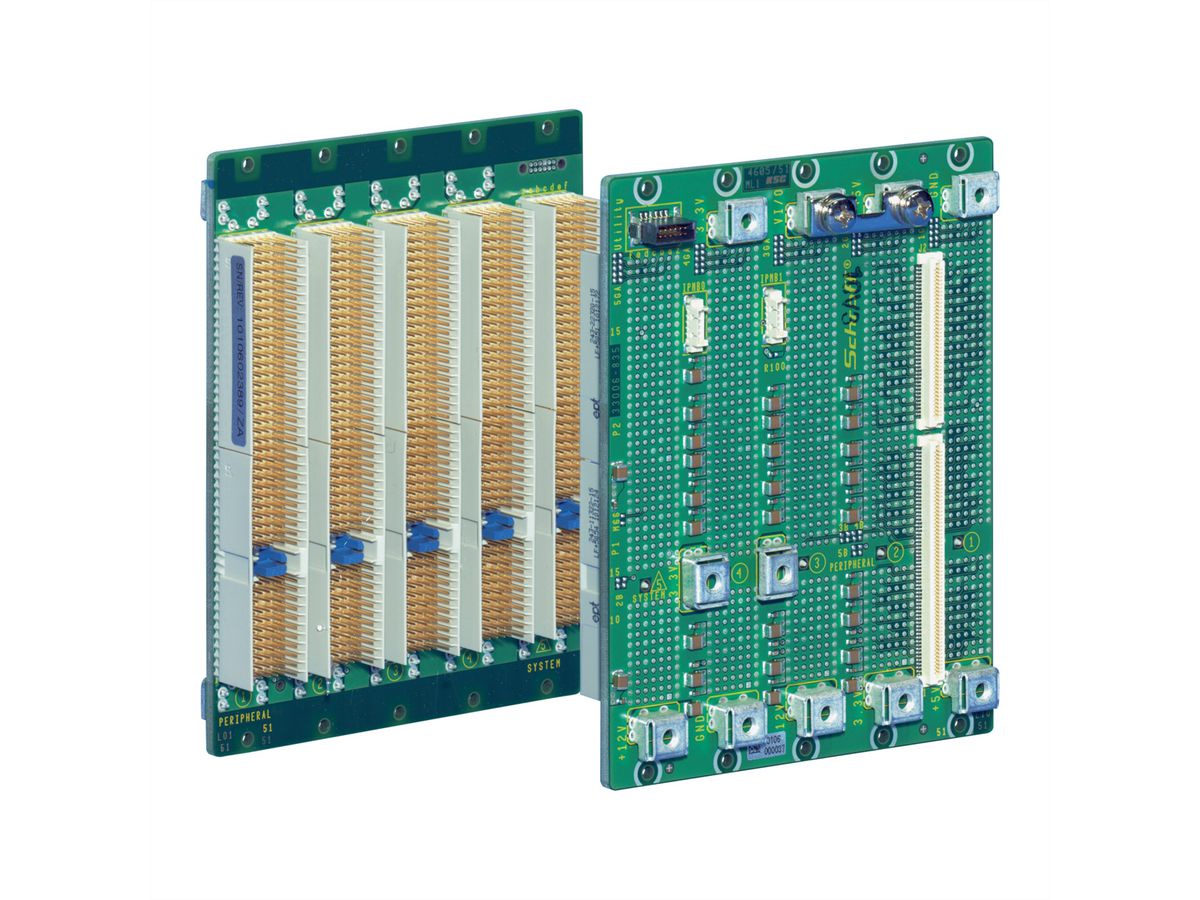

CPCI Backplane, Systemslot links, 3 HE, 3 Slot, 64-Bit, 5 V VI/O

• Konform zu: PICMG 2.0 R3.0 CompactPCI-Core-Spezifikation, PICMG 2.1 R2.0 Hot-Swap-Spezifikation, PICMG 2.9 R1.0 System Management Bus-Spezifikation, PICMG 2.10 R1.0 Keying-Spezifikation
• Verbindung/Trennung des Digital-GND und Chassis-GND über die Verschraubung möglich
• V(I/O) auf +3,3 V oder +5 V einstellbar

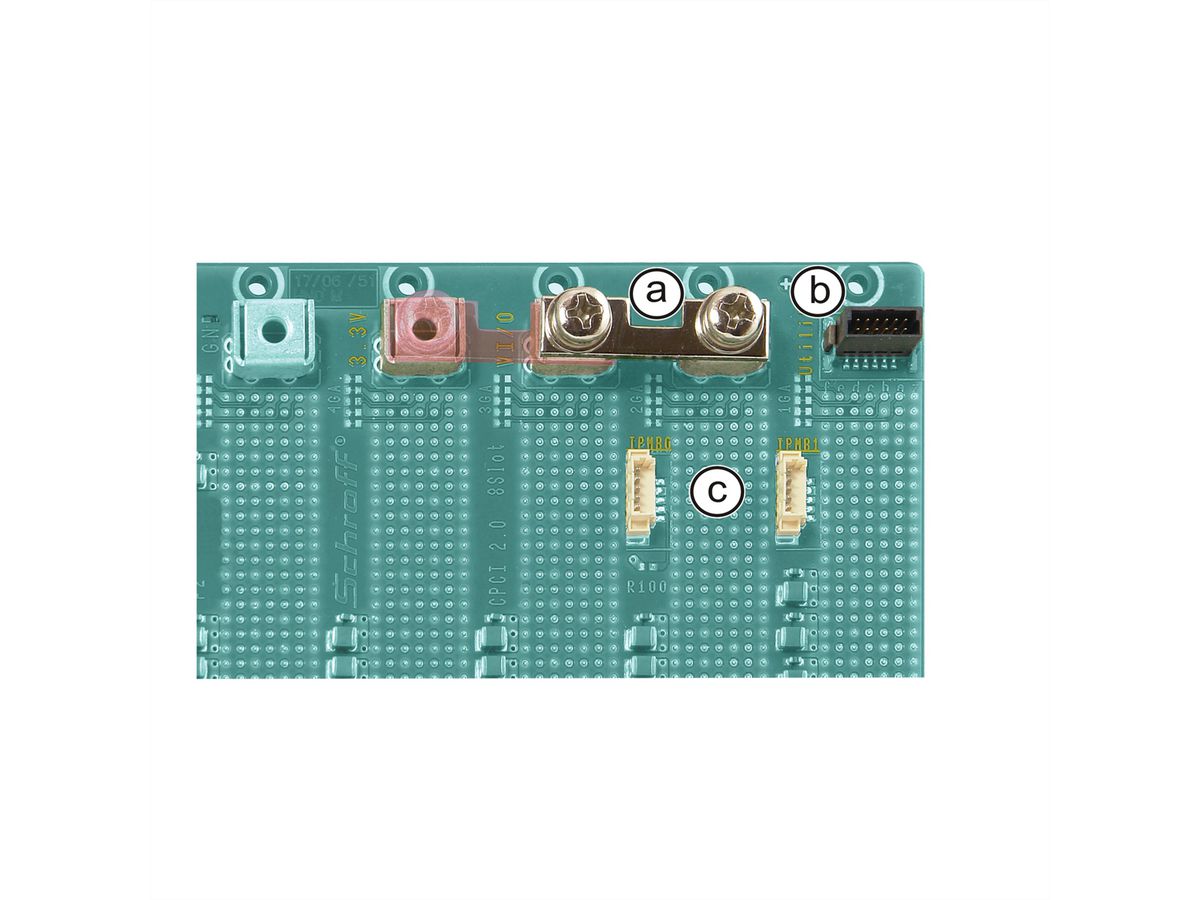

• Einspeisung der Versorgungsspannungen über Power-Bugs (Ringöse M4), FASTONs
• Außenlagen als GND-Flächen ausgeführt
• Utility Steckverbinder für Statussignale (SMCQ)
• Mehrere Backplanes können ohne Slotverlust aneinandergereiht werden
• Hervorragende Hochfrequenz-Rauschunterdrückung und sehr hohe MTBF Werte durch keramische Kondensatoren
• Intelligent Plattform Management Bus (IPMB) Steckverbinder nach PICMG 2.9

Die CompactPCI Backplanes von nVent SCHROFF verfügen dank SMD-Komponenten, Keramikkondensatoren und Einpresssteckverbinder über erstklassige Signalintegrität und MTBF-Werte

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	CompactPCI Backplanes
Höheneinheiten	3 HE
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0 kg

Downloads

Hersteller-Datenblatt - Deutsch (1,1 MB)

Download

Hersteller-Datenblatt - English (1,1 MB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
