SCHROFF BGTR H M.GR.6HE 84TE 175T KD, Baugruppenträger mit Seitenwand Typ H

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26165260
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24567461
Paketgewicht	2,045 kg

Beschreibung

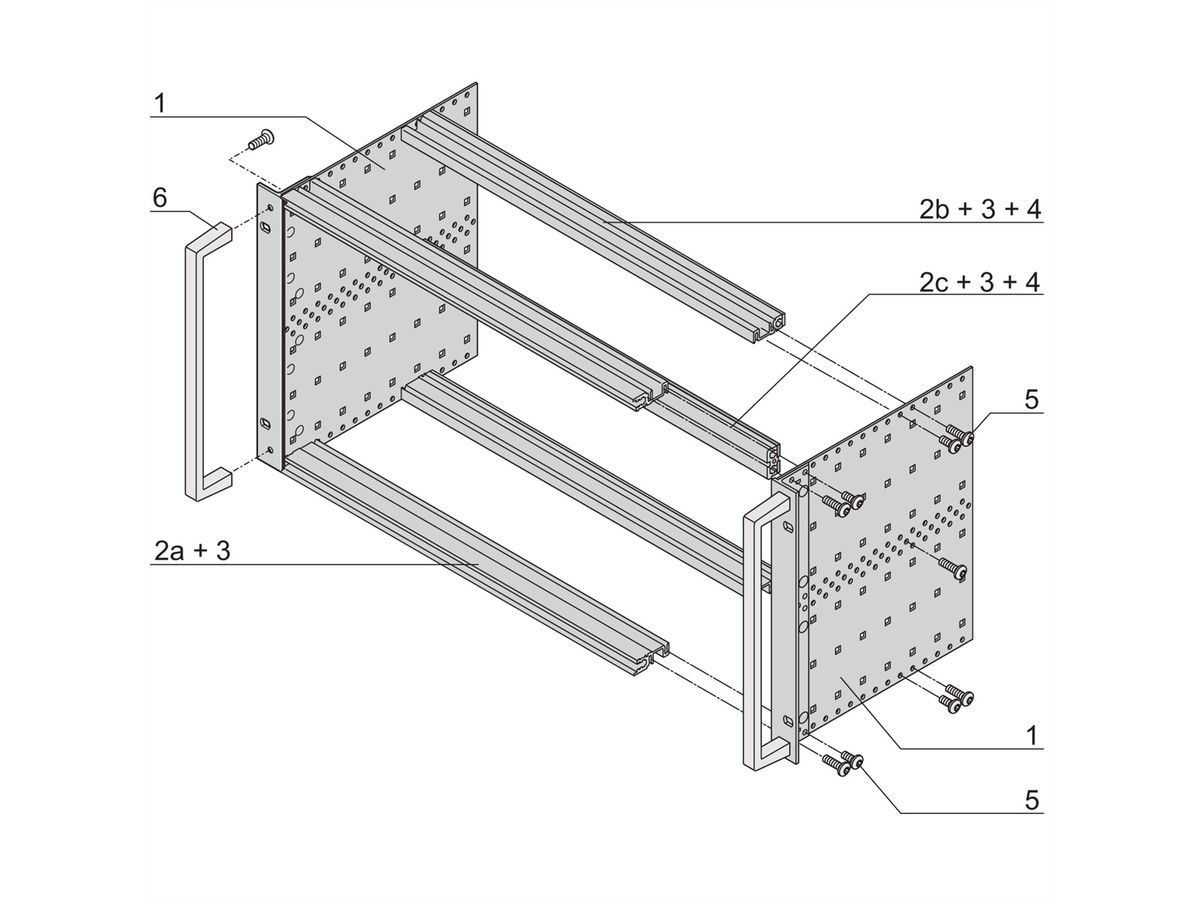

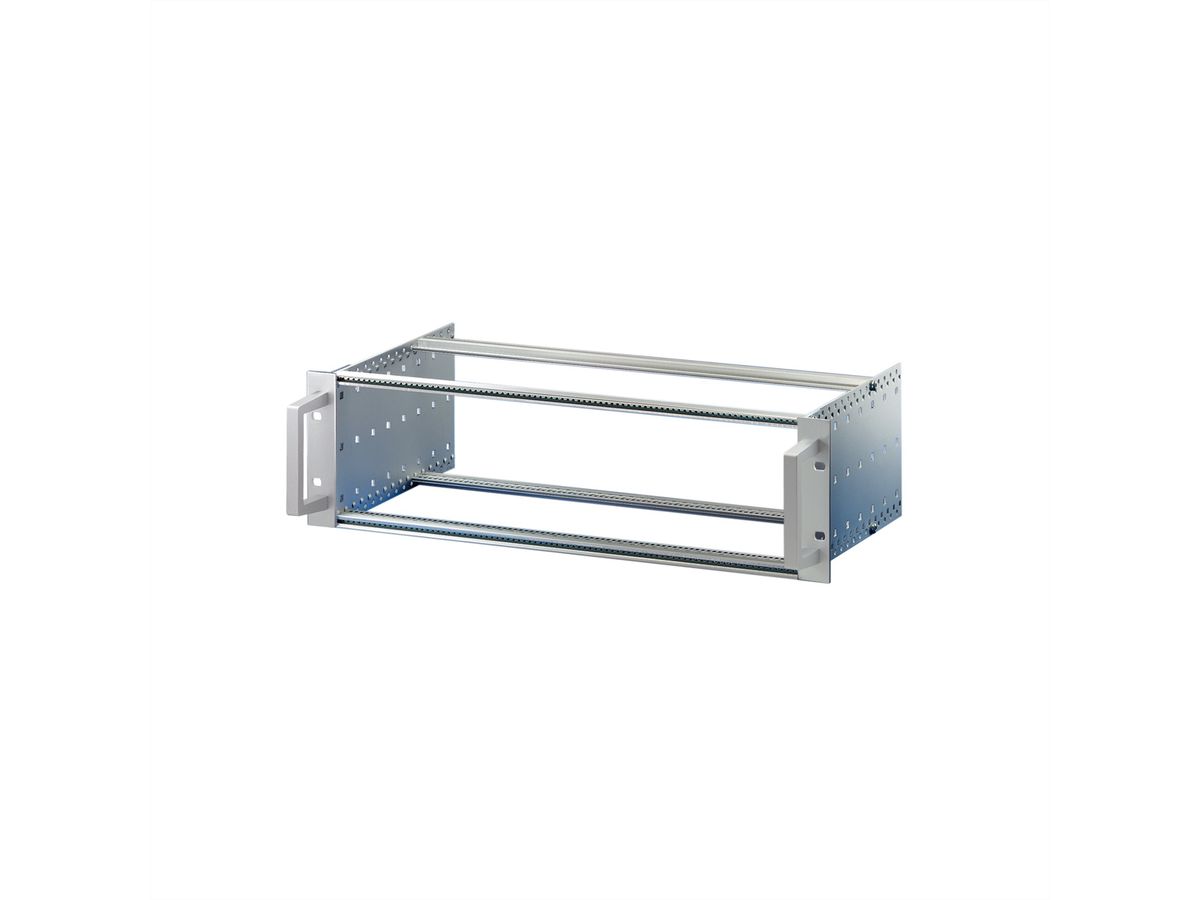

EuropacPRO 19 Zoll Baugruppenträger Bausatz, Typ Heavy, für Backplanemontage, mit abgewinkeltem Frontgriff, 6 HE, 175 mm

Baugruppenträger mit Seitenwand Typ H („heavy“), Der 19-Zoll-Winkel ist fest mit der Seitenwand verbunden (getoxt – kaltgeschweißt)
Lieferung erfolgt als platzsparende Flatpack-Verpackung

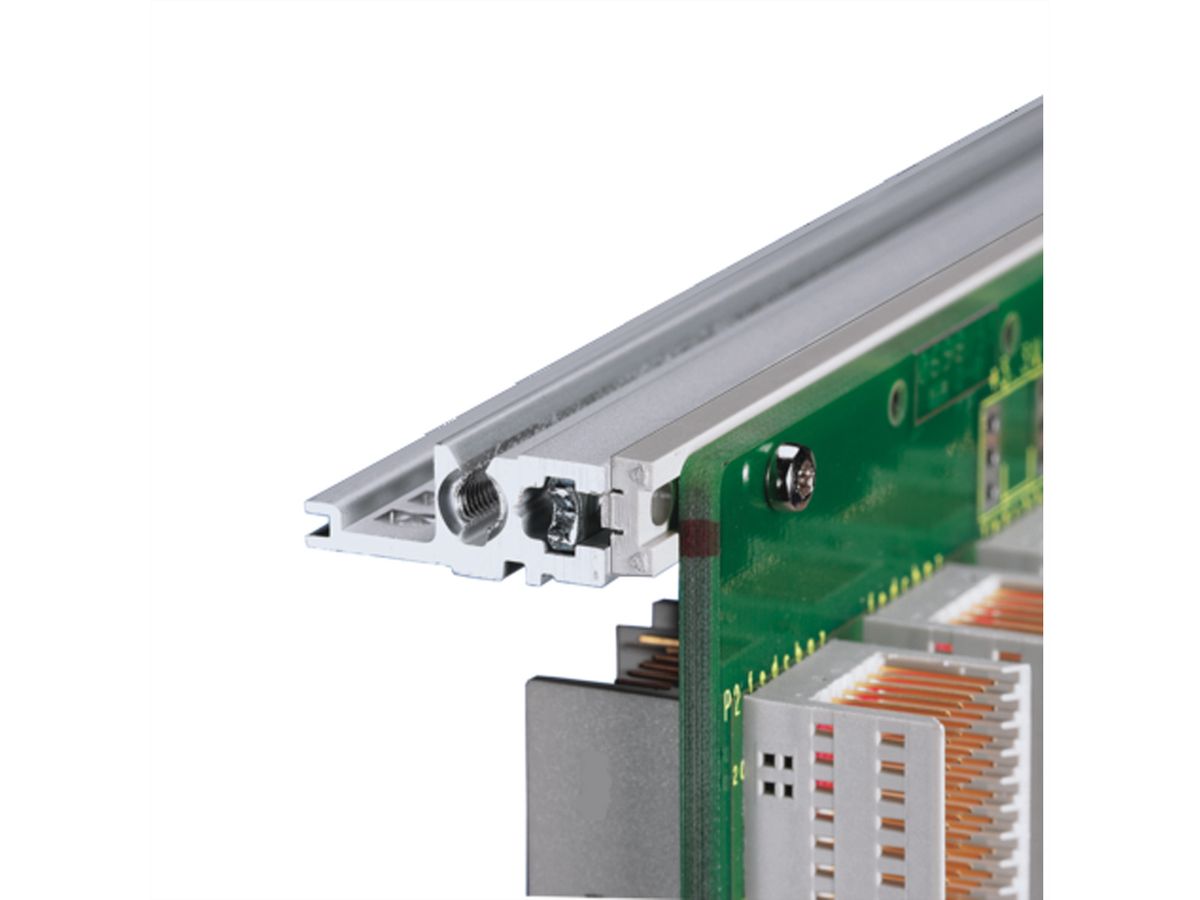

Modulschiene hinten zur Backplanemontage mit Isolierstreifen
Modulschiene vom Typ „Heavy“
Schock- und vibrationsfest bis zu 5 g
IP20, nach IEC 60529
Schock- und vibrationsgeprüft nach den Normen der Deutschen Bahn BN 411002., BN 411003
Innen- und Außenabmessungen entsprechen: IEC 60297-3-100,101, IEEE 1101.1
Einbaulast bis 15 kg

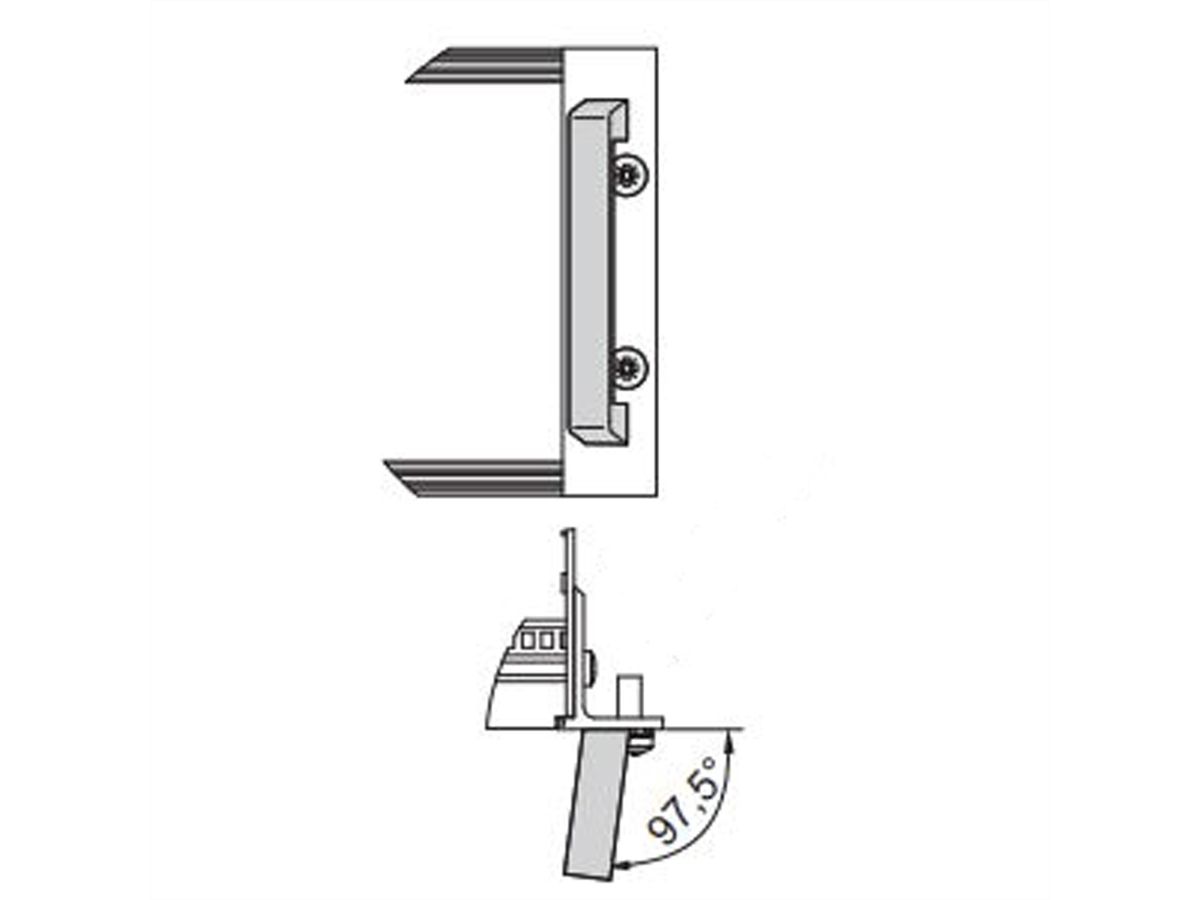

Ausführung mit Frontgriffe (abgewinkelte Form für einfacheren Zugriff auf die 19" Befestigungsschrauben)

Ungeschirmter Baugruppenträger für Backplane-Montage, schwere Ausführung mit tox-kaltgeschweißten Seitenwänden und Frontgriff.

Individuelle Konfiguration: große Variantenvielfalt in Höhe, Breite und Tiefe; verschiedene Führungsschienen für unterschiedlichste Applikationen; Innenausbaumöglichkeiten; Zubehör und Befestigungsmaterial.

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Höheneinheiten	6 HE
Breiteneinheiten	84 TE
Schutzart (IP Code)	IP20

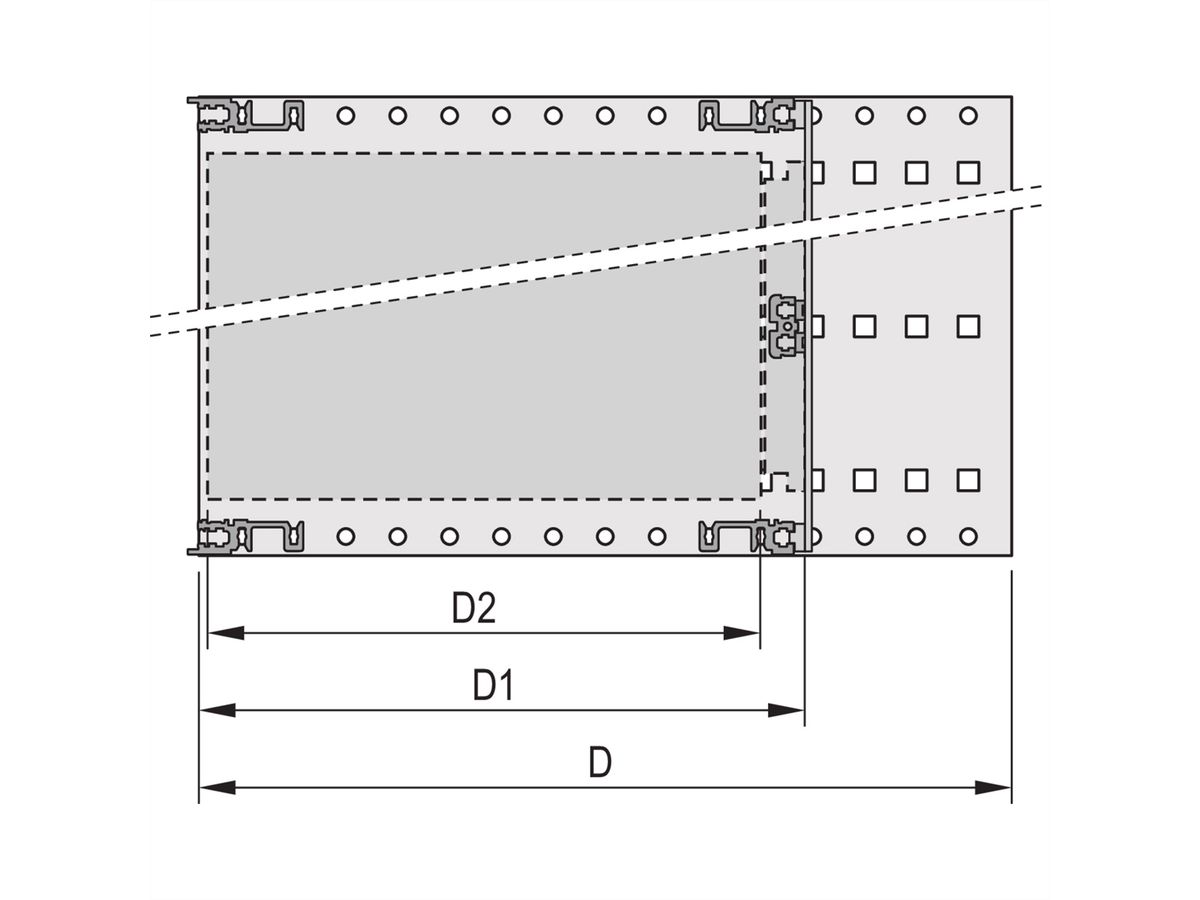

Tiefe	175 mm
Verpackungshöhe	70 mm
Verpackungsbreite	300 mm
Verpackungstiefe	520 mm
Paketgewicht	2.045 kg
