Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26152196 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 20836820 |
| Paketgewicht | 19 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

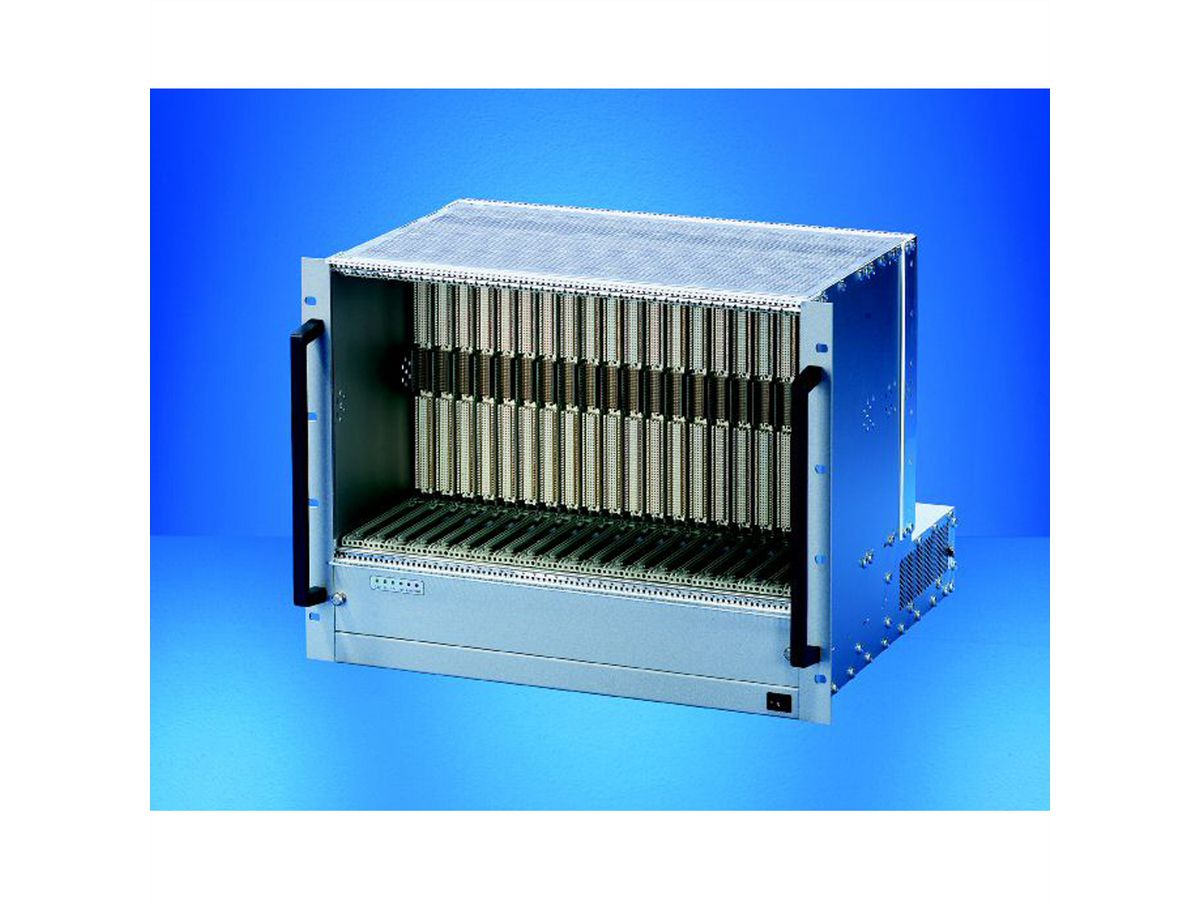

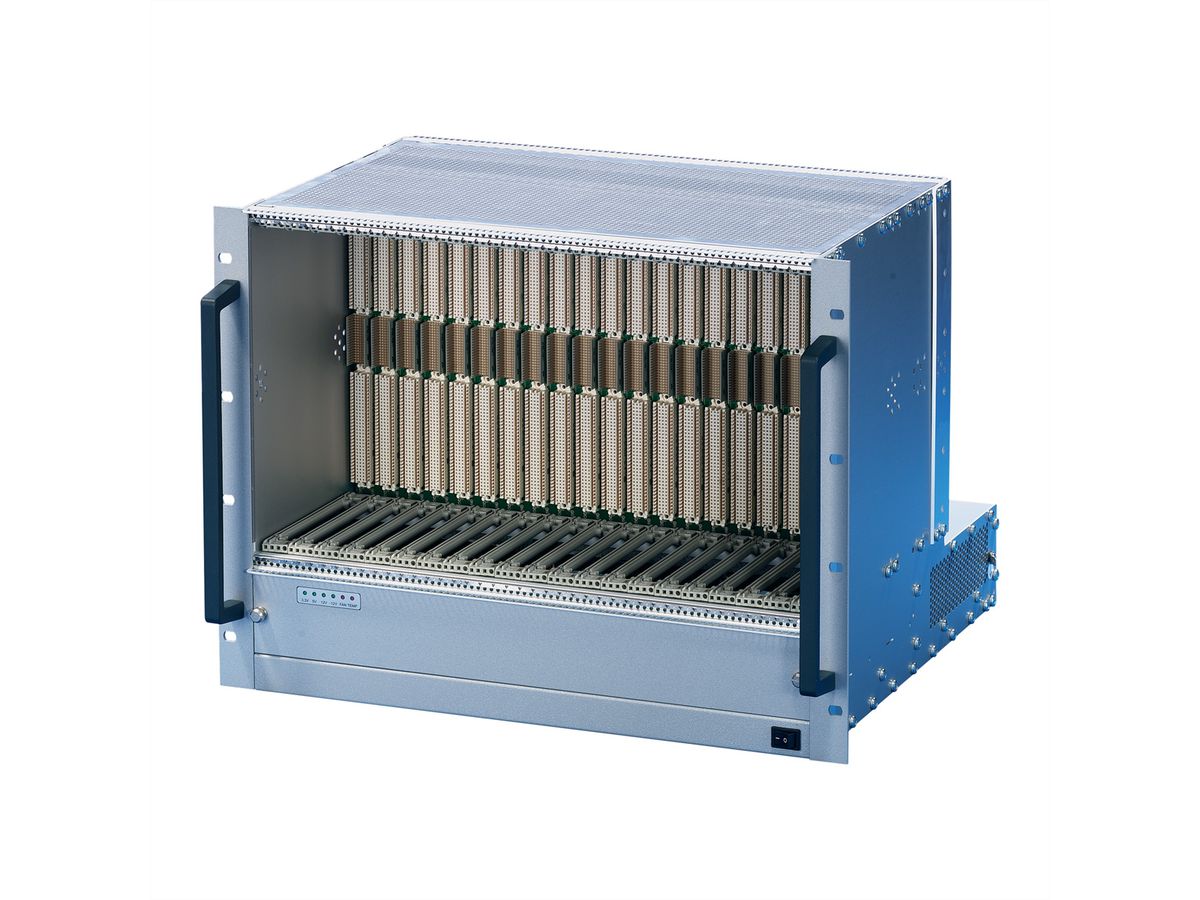

SUBR VME64X 8U 160/80 21SL
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1997 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: VME64x21 Slot, 6 HE, mit P0-Stecker - Netzgerät, Open Frame, 642 W (600 W bei < 180 VAC) - Entwärmung mit ausziehbarer Lüftereinheit von unten nach oben; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | VME PRO Systeme |
| Höheneinheiten | 8 HE |
| Höhe | 354.8 mm |
| Tiefe | 412 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 19 kg |

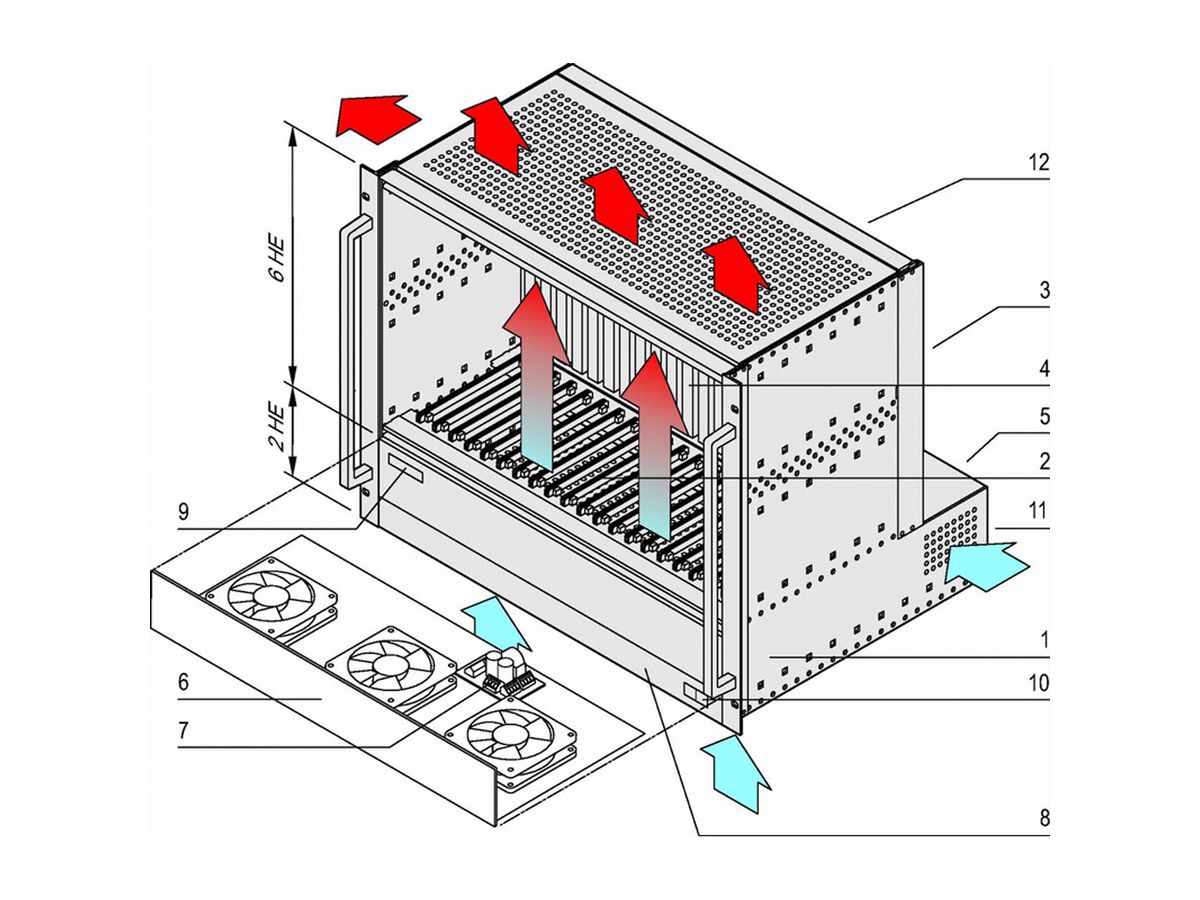

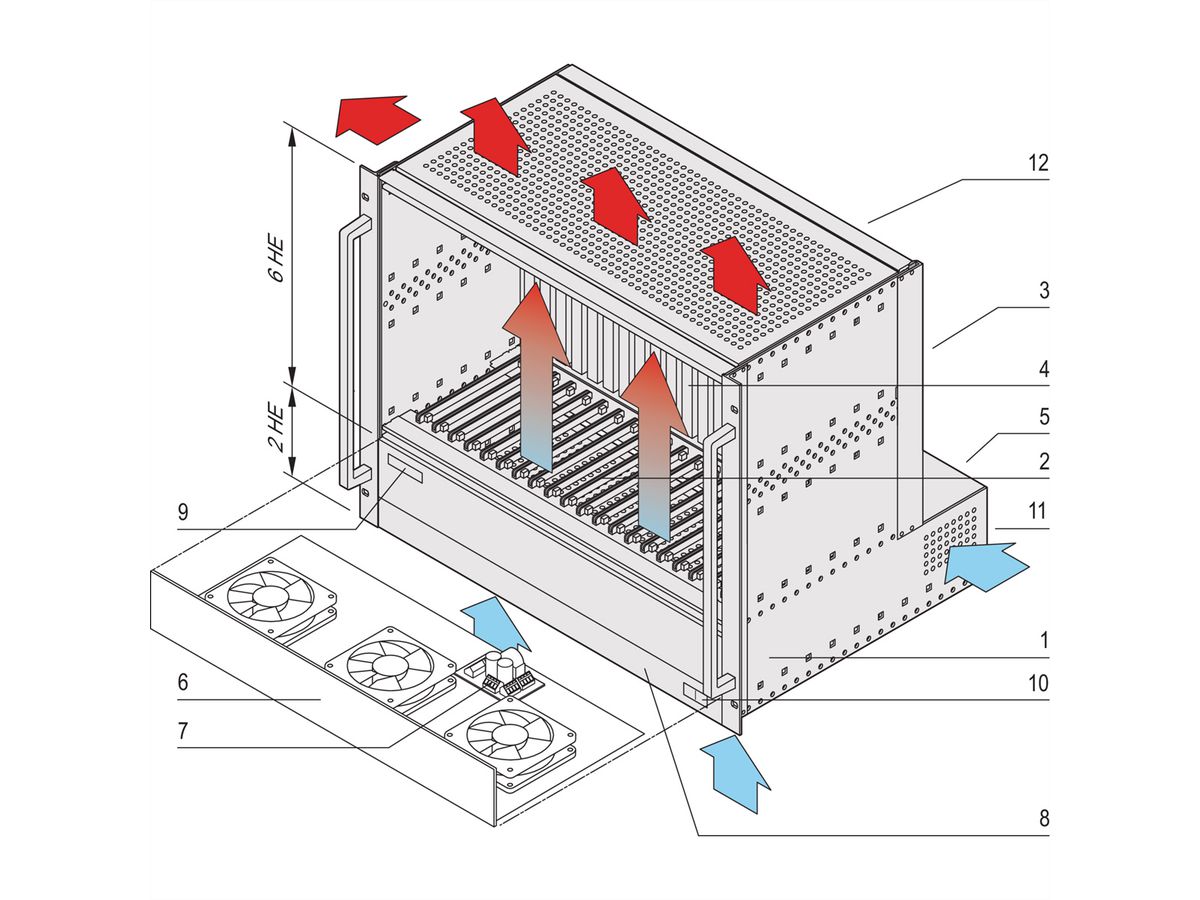

| Pos.1 (1x): | Geschirmter 19"-Einschub, Al, mit perforiertem Deck- und Bodenblech; Frontgriffe (RAL 7016), 19"-Winkel, Frontplatten (RAL 9006) |
|---|---|
| Pos.2 (21x): | Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief) |
| Pos.3 (21x): | Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief) |
| Pos.4 (1x): | Backplane VME64x für 6 HE Karten, 21 Slot, mit P0 Stecker (Bestell-Nr. 23001-551) |
| Pos.5 (1x): | Netzgerät, Open Frame; 642 W (600 W bei < 180 VAC; Bestell-Nr. 11098-207) |
| Pos.6 (1x): | Lüftereinheit mit 3 Lüftern, 1,5 HE (24 VDC mit je 250 m3/h, 148 cfm); temperaturabhängige Drehzahlgeregelung; Filtermatte |
| Pos.7 (1x): | Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-028) |
| Pos.8 (1x): | Frontplatte, 0,5 HE, 84 TE |
| Pos.9 (1x): | Anzeigemodul |
| Pos.10 (1x): | Netzschalter |
| Pos.11 (1x): | AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung |
| Pos.12 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
