SCHROFF 7 Slot, ohne Rear I/O - RATIO/PRO TOW.4HE 500T VME64

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	26150915
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	10836050
Paketgewicht	14,79 kg

Beschreibung

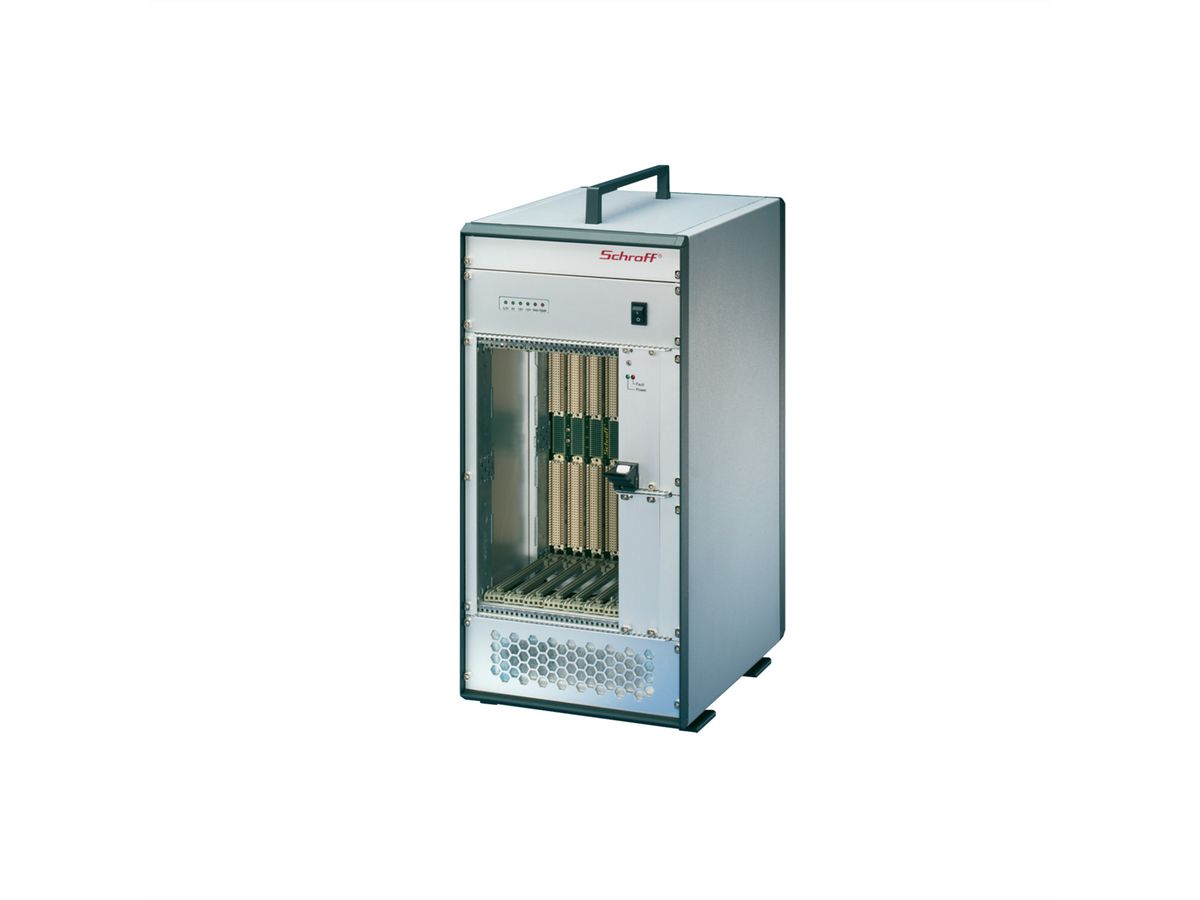

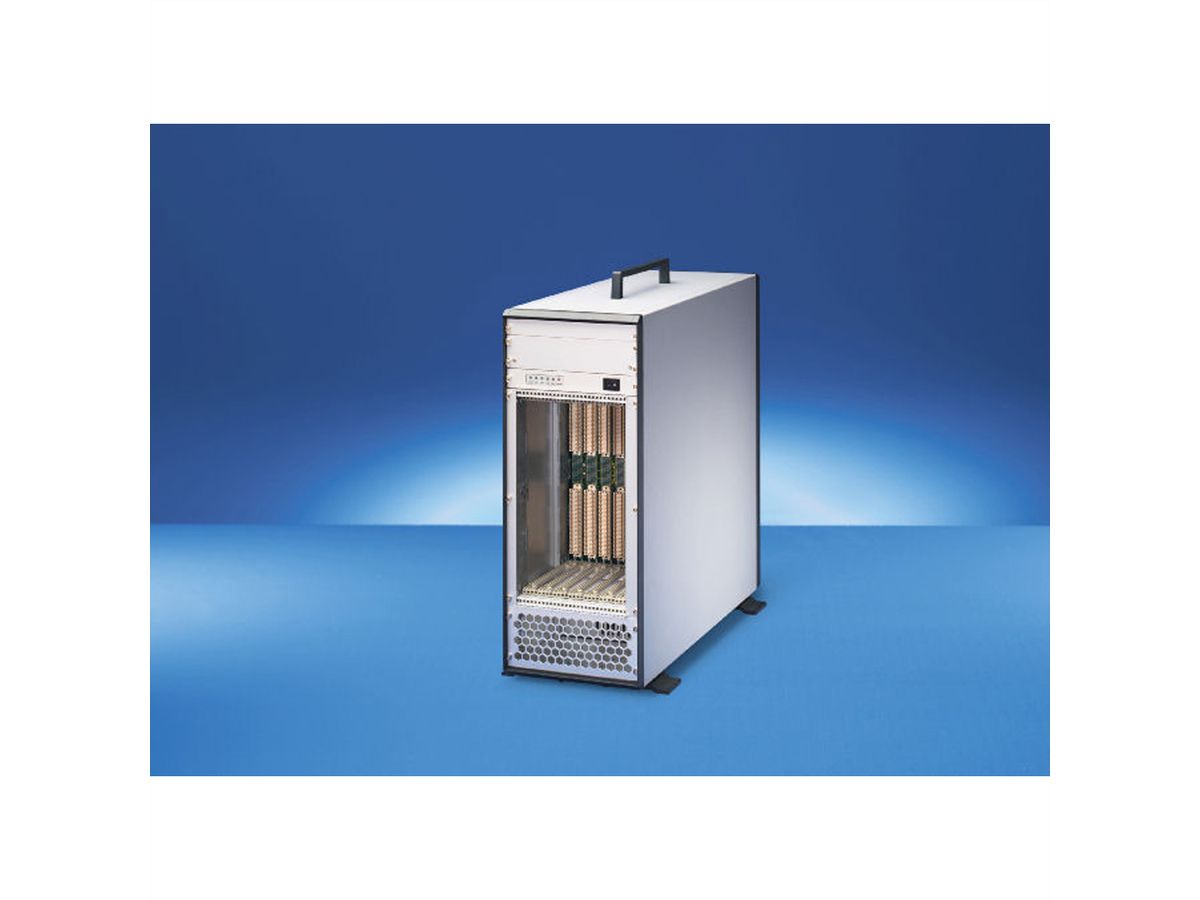

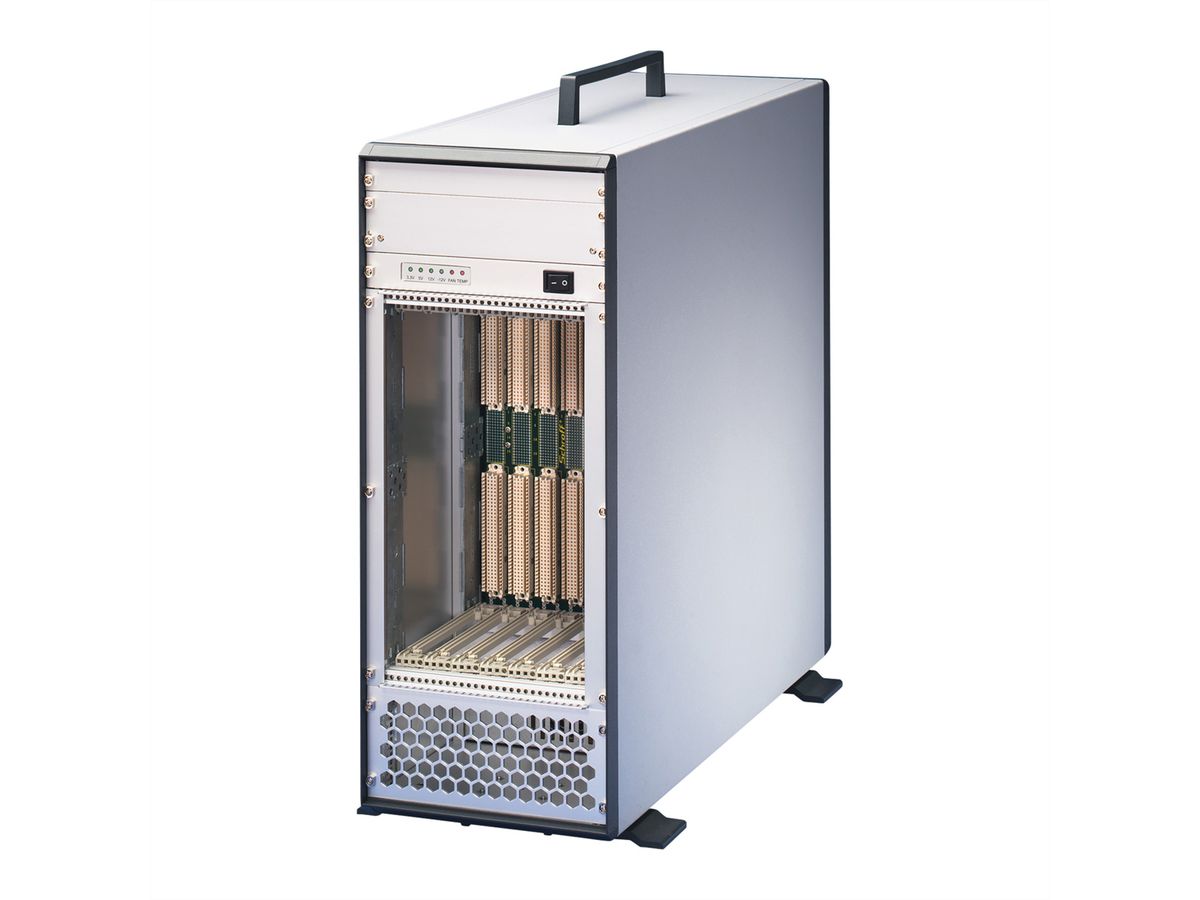

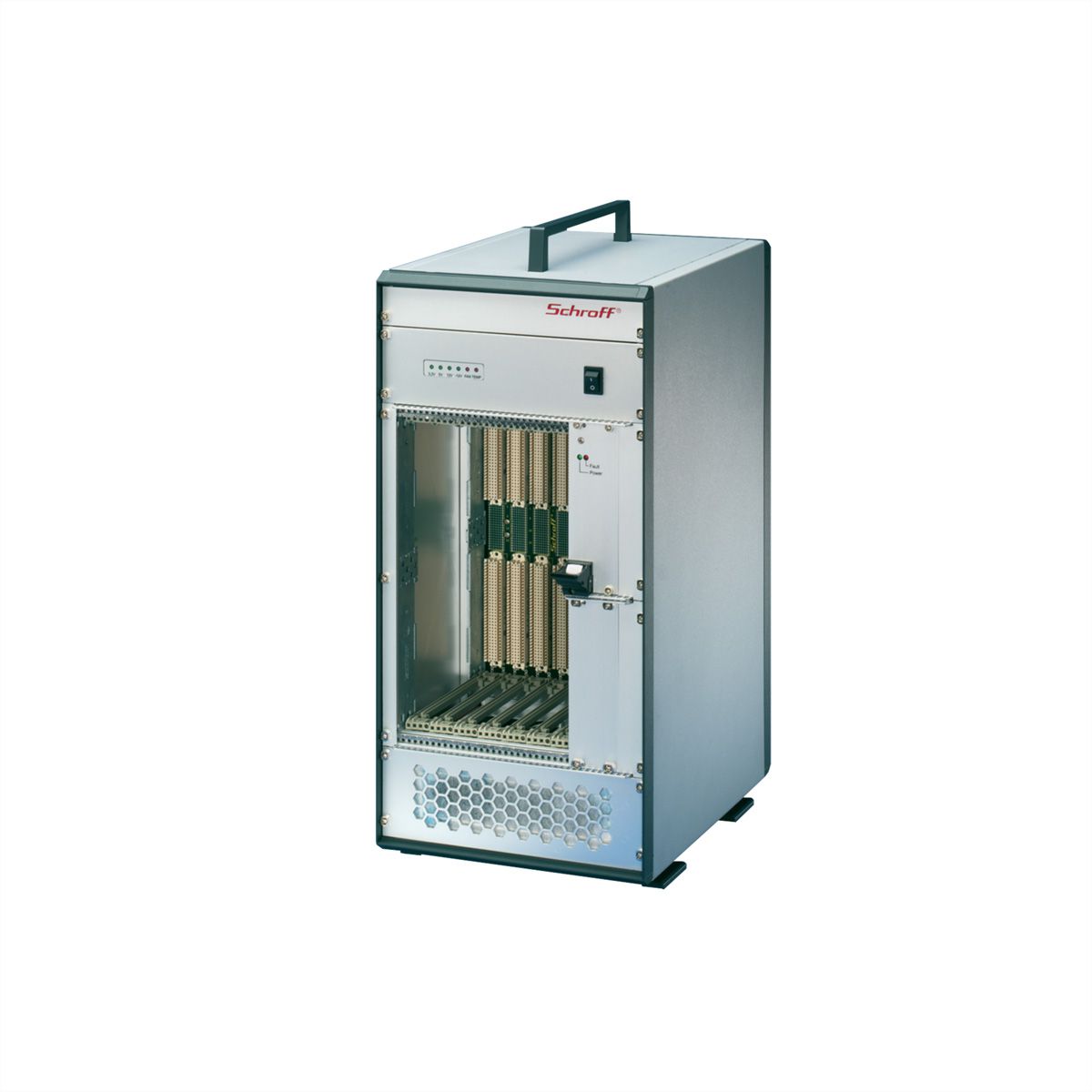

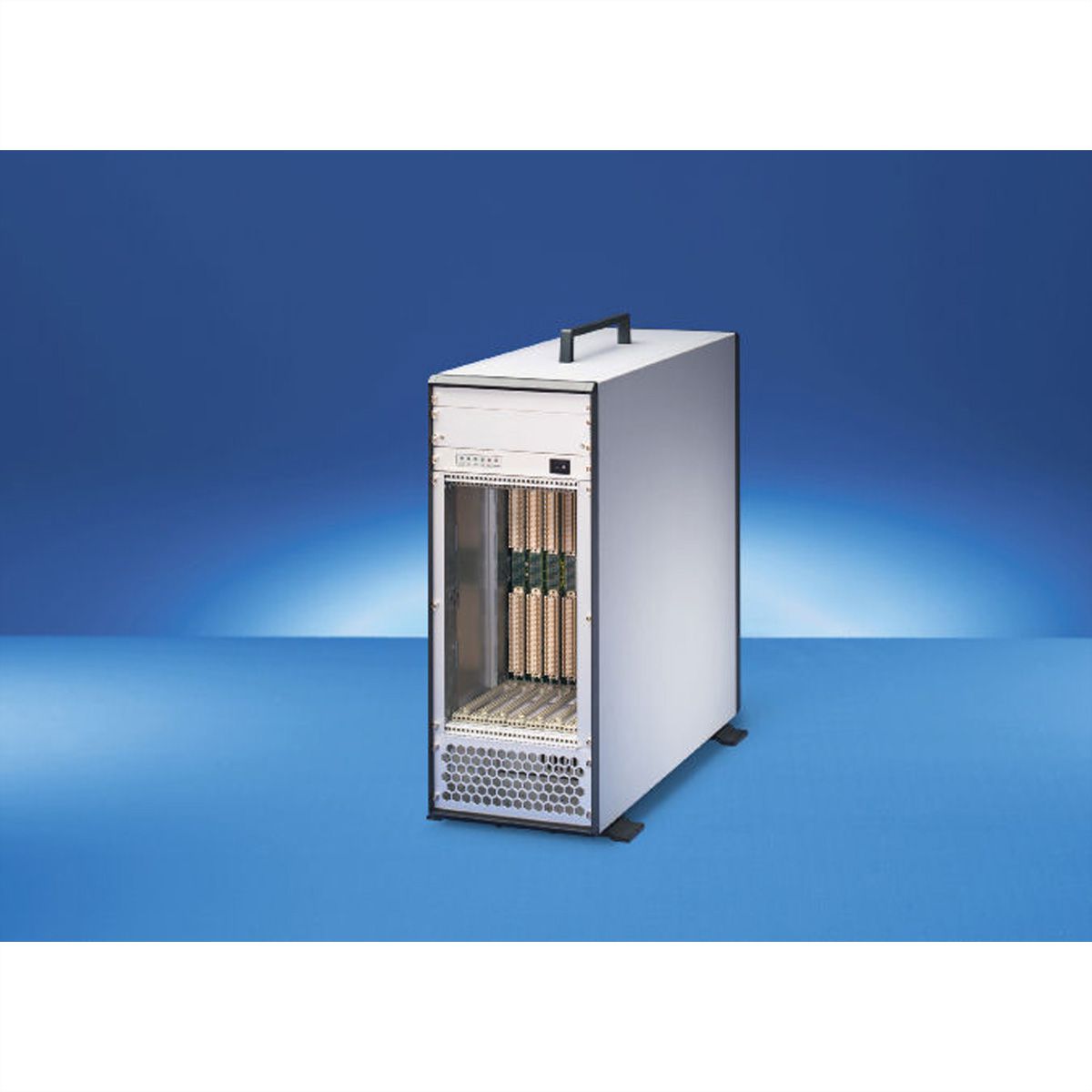

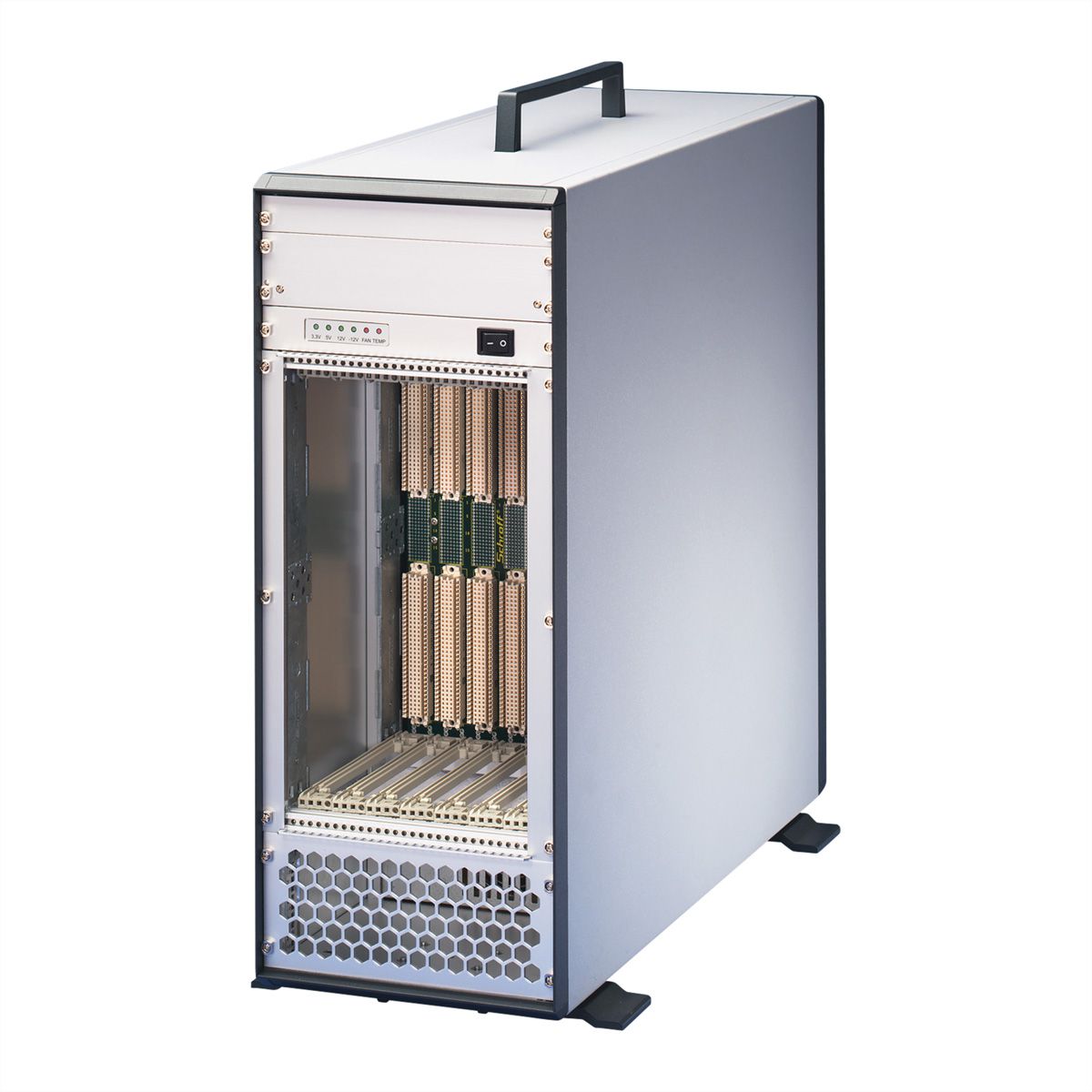

VME64x System, Tower, 4 HE, Open-Frame-Netzteil

RATIO/PRO TOW.4U 500D VME64

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1997 - Towersystem für vertikalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Backplane: VME64x7 Slot, 6 HE, ohne P0-Stecker - Netzgerät, Open Frame, 560 W (400 W bei < 180 VAC) - Entwärmung mit zwei Lüftern von vorne nach hinten; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen und Lüfteralarm - Einbaumöglichkeit für ein 5,25"-DVD-Laufwerk

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	10 HE
Höhe	496.25 mm
Tiefe	500 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	14.79 kg

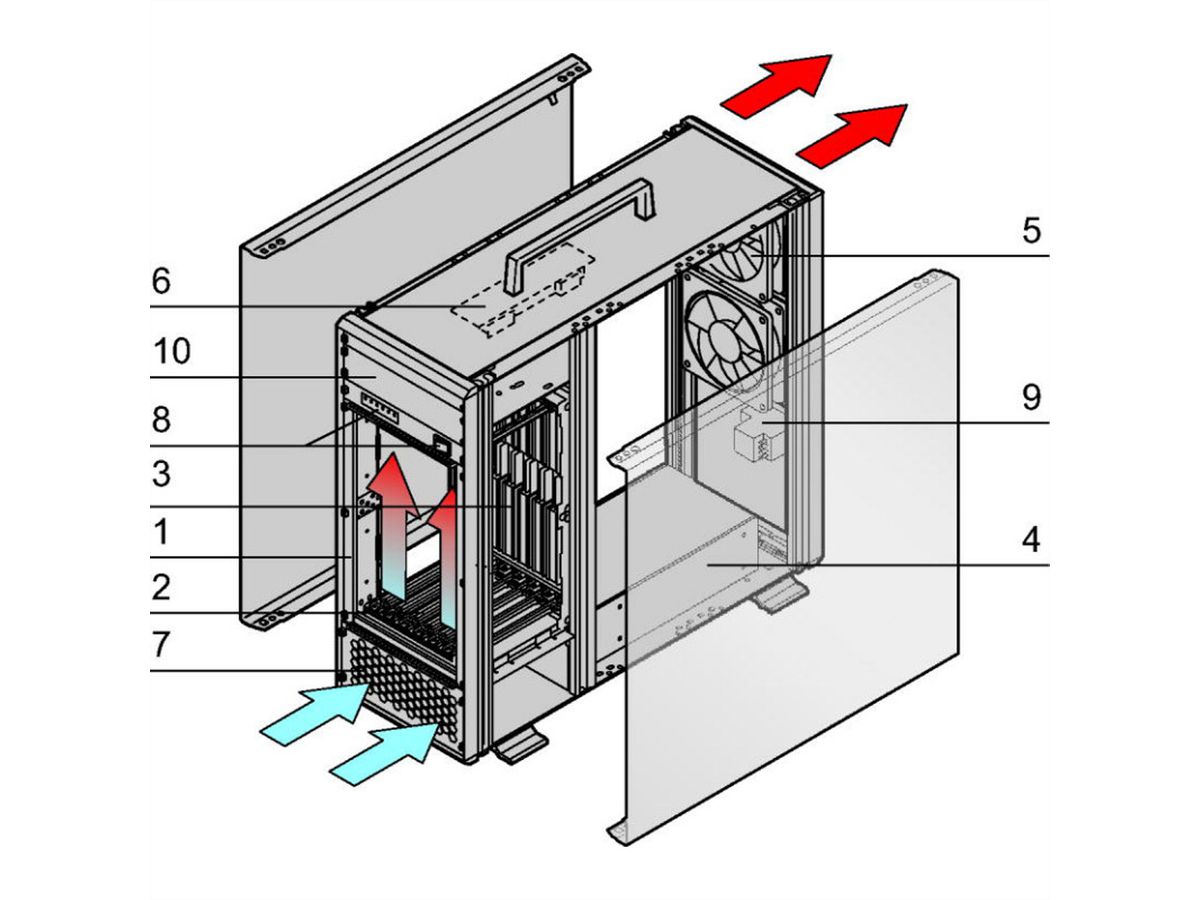

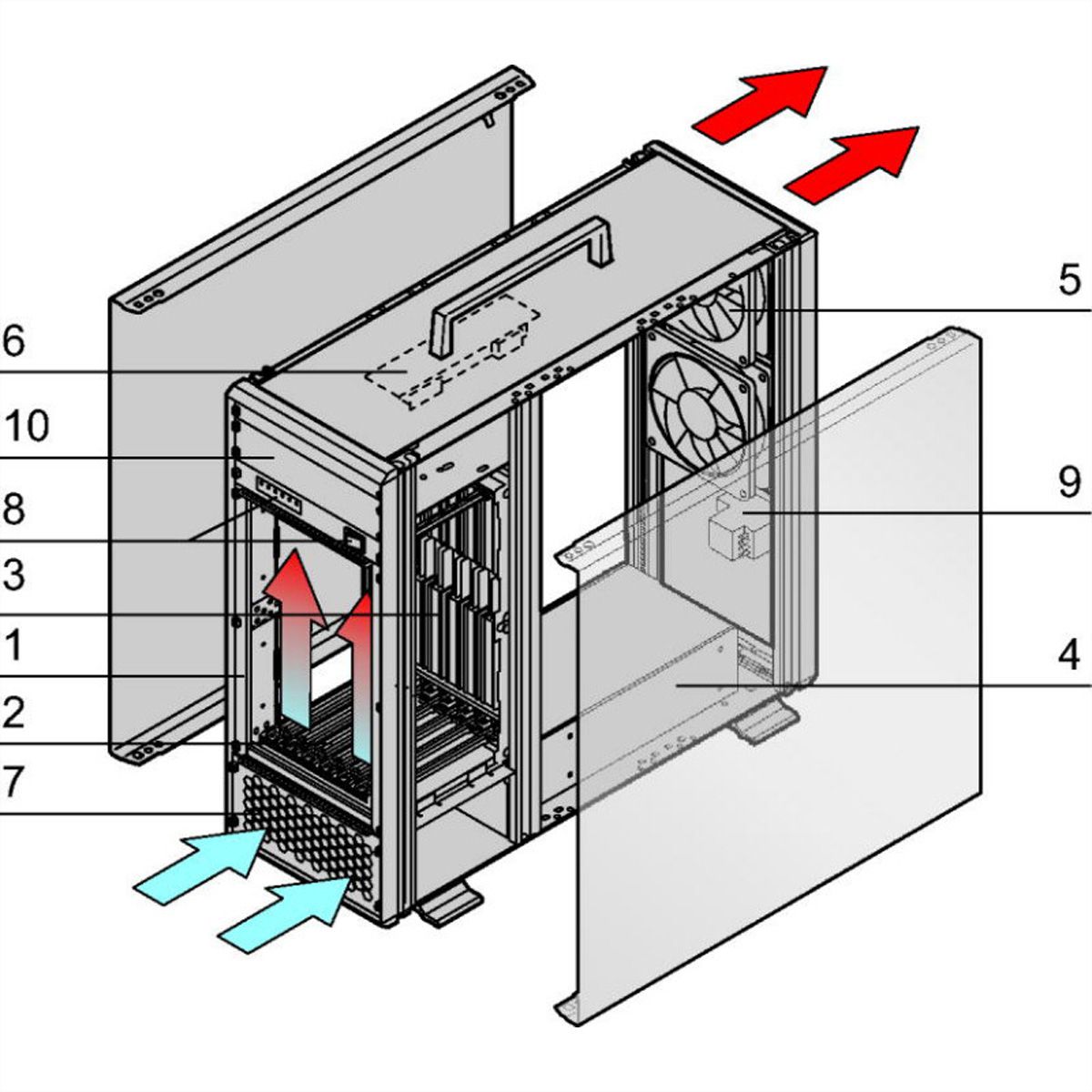

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Towersystem auf Basis ratiopacPRO-Gehäuse, geschirmt, 500 mm tief, Seitenteile in RAL 9006; Griff, Frontrahmen und Füsse in RAL 7016
Pos.2 (7x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (1x):	Backplane VME64x für 6 HE Karten, 7 Slot, ohne P0 Stecker (Bestell-Nr. 23001-507)
Pos.4 (1x):	Netzgerät, Open Frame; 560 W (400 W bei < 180 VAC; Bestell-Nr. 11098-212)
Pos.5 (2x):	Lüfter; drehzahlgeregelt; zur Belüftung der Boards
Pos.6 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.7 (1x):	Frontplatte, perforiert, 4 HE
Pos.8 (1x):	Anzeigemodul; Netzschalter
Pos.9 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.10 (1x):	Laufwerkskassette zur Aufnahme eines 5,25"-DVD-Laufwerks
Pos.11 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
