SCHROFF 7 Slot, mit Rear I/O - RATIO.PRO TOWER 5HE VXS 250W

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.12.2024

Art.-Nr.	26150916
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	10836060
Paketgewicht	13,5 kg

Beschreibung

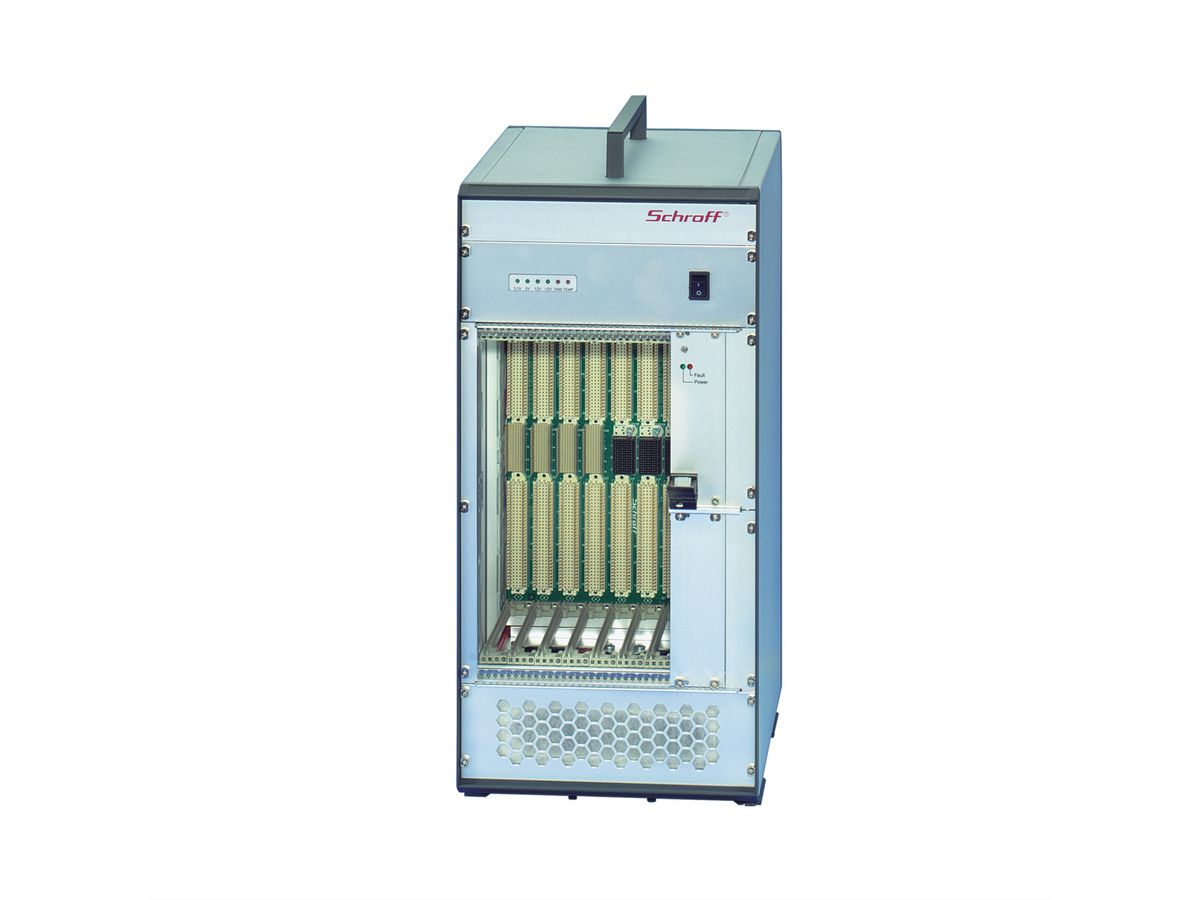

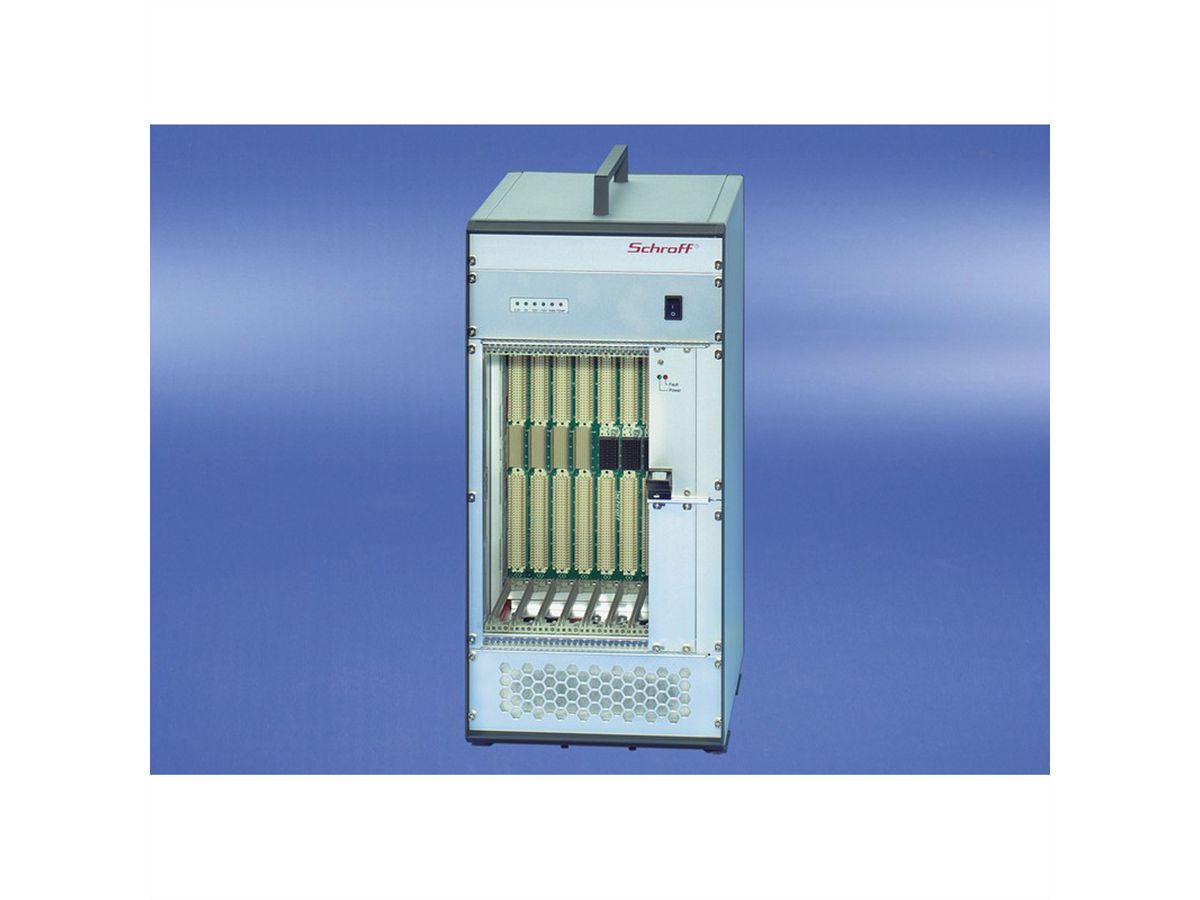

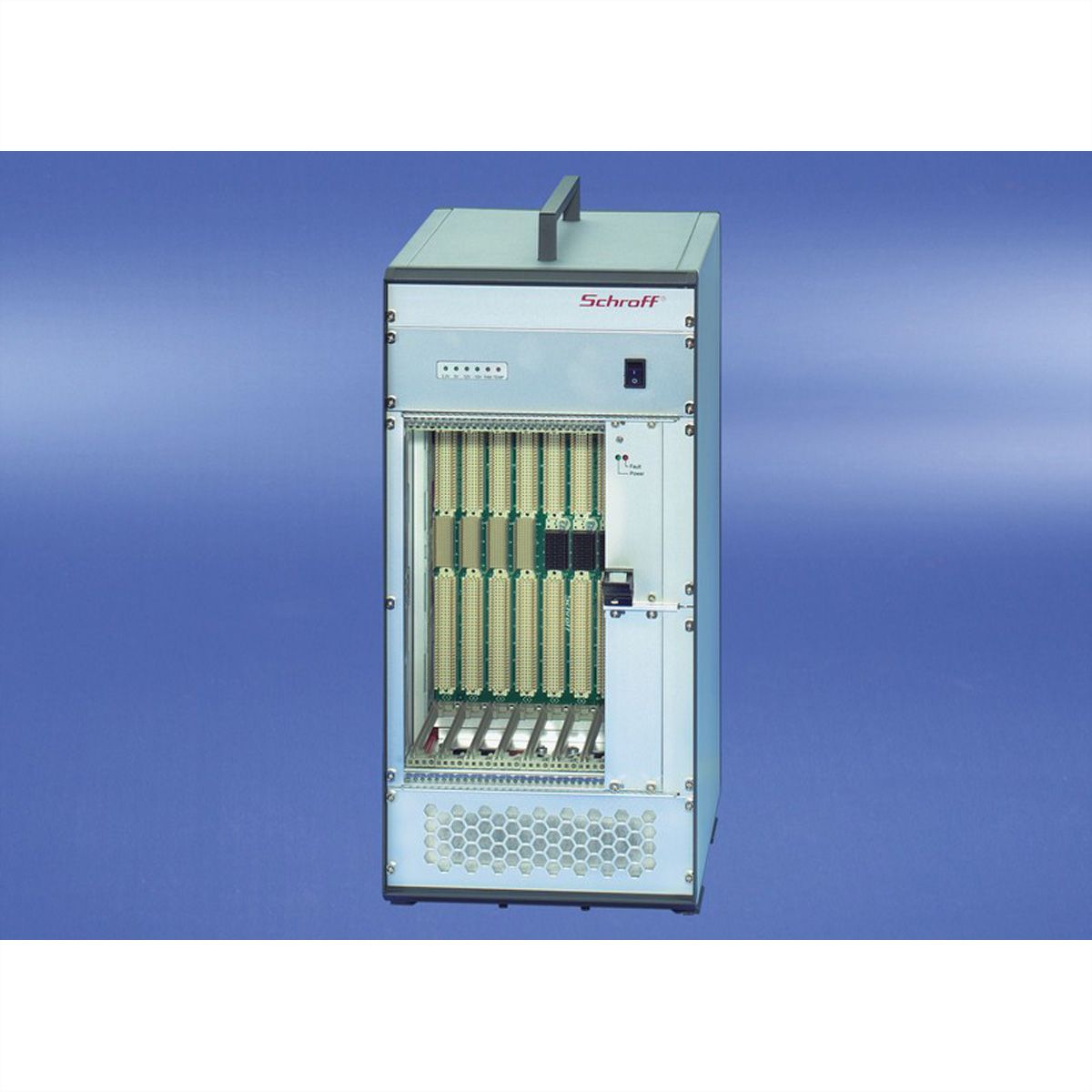

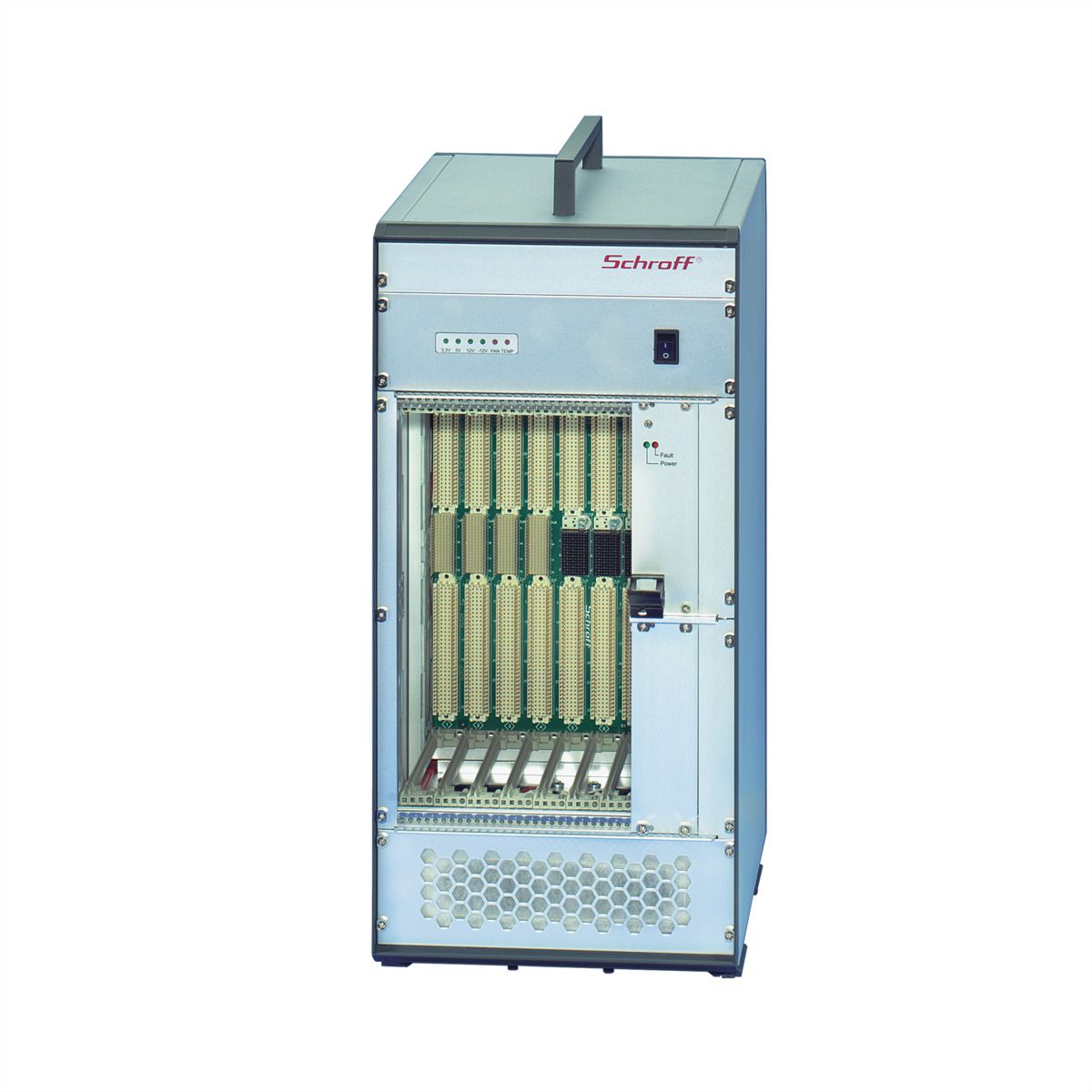

VXS-System, Tower, 5 HE, 7 Slot, steckbares Netzteil

RATIO.PRO TOWER 5U VXS 250W

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 41.0, -41.1, -41.10, -41.11 - Towersystem für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: VXS/VME64x4 Slot VME64x, 6 HE, mit P0-Stecker - 3 x VXS Payload Slots als Ring verbunden - Netzgerät, 19"-kompatibel, 250 W; optional kann ein zweites Netzgerät eingebaut werden - Entwärmung mit vier Lüftern von vorne nach hinten; temperaturüberwacht durch Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen und Lüfter- und TemperaturalarmEinbaumöglichkeit für ein 5,25"-DVD-Laufwerk

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Sonstiges / Zubehör
Höheneinheiten	5 HE
Höhe	496.25 mm
Tiefe	300 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	13.5 kg

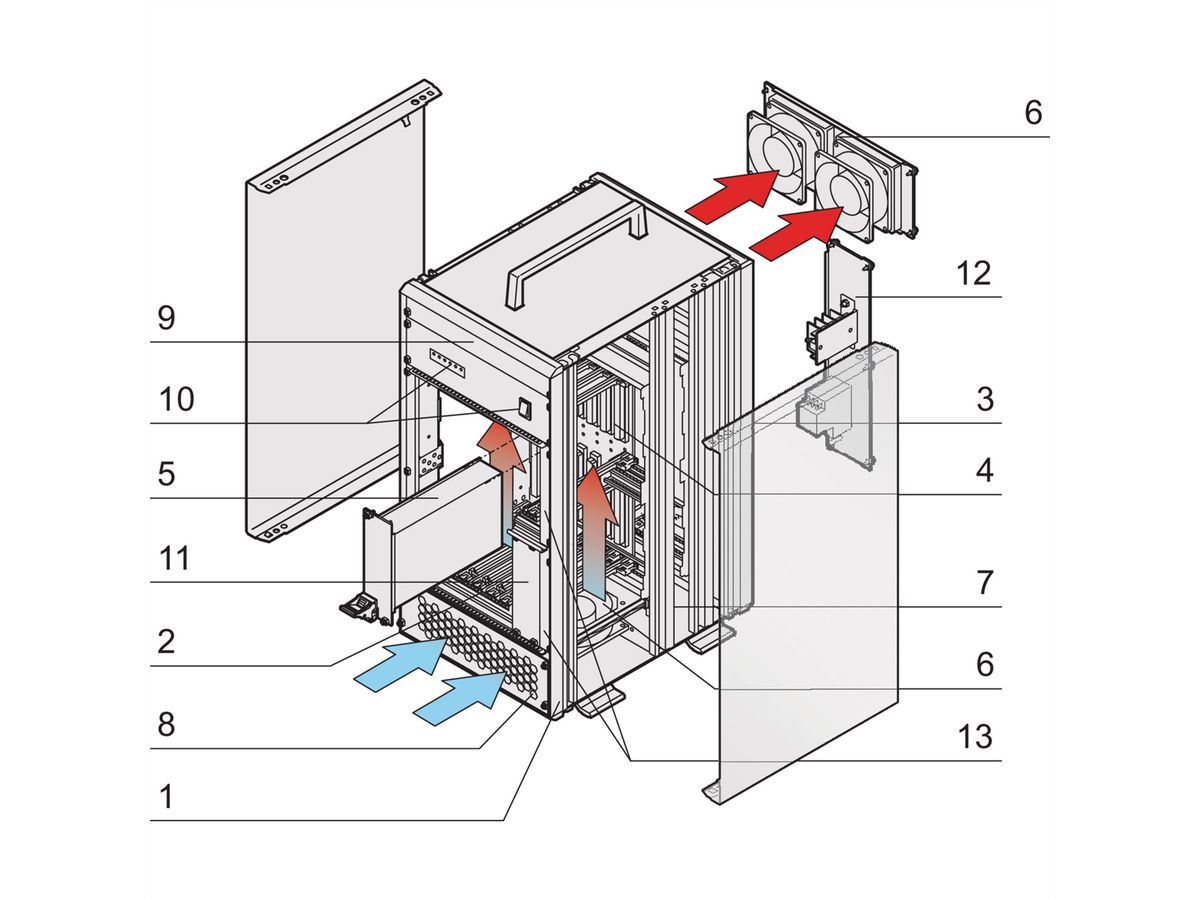

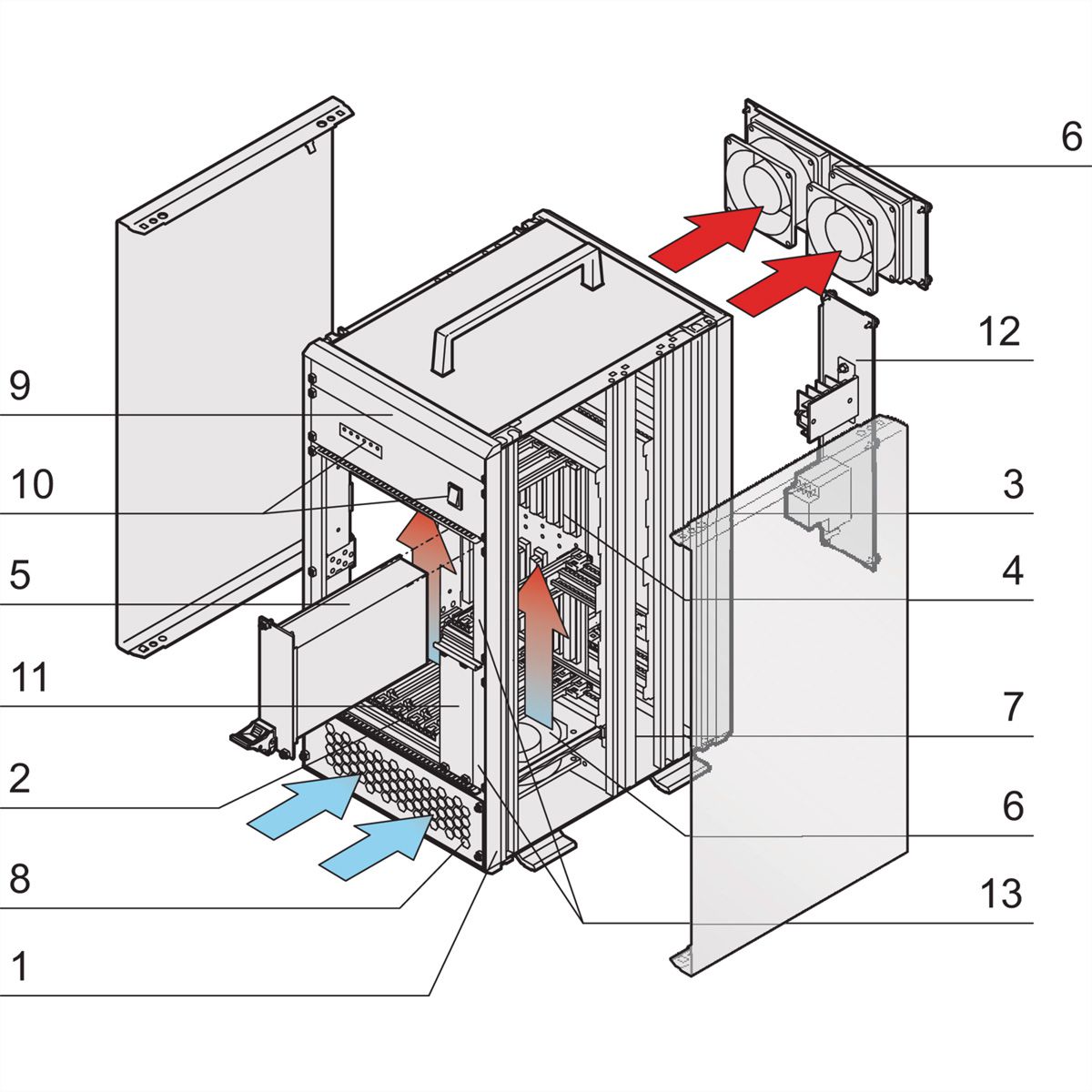

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Towersystem auf Basis ratiopacPRO-Gehäuse, geschirmt, 300 mm tief, Seitenteile in RAL 9006; Griff, Frontrahmen und Füsse in RAL 7016
Pos.2 (7x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (7x):	Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief)
Pos.4 (1x):	Backplane VXS, 3 Slot; VME64x, 4 Slot; für 6 HE Karten; mit P0 Stecker; 3 x VXS Payload Slots als Ring verbunden (Bestell-Nr. 23001-701)
Pos.5 (1x):	19"-kompatibles Netzgerät, 250 W (3 HE, 8 TE; Bestell-Nr. 13100-141)
Pos.6 (4x):	Lüfter; drehzahlgeregelt; zur Belüftung der Boards
Pos.7 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.8 (1x):	Frontplatte, perforiert, 5 HE
Pos.9 (1x):	Laufwerkskassette zur Aufnahme eines 5,25"-DVD-Laufwerks
Pos.10 (1x):	Anzeigemodul; Netzschalter
Pos.11 (1x):	Frontplatte, 3 HE, 8 TE; zum Einbau eines weiteren Einschub-Netzgerätes
Pos.12 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.13 (2x):	Frontplatte, 3 HE, 4 TE
Pos.14 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
