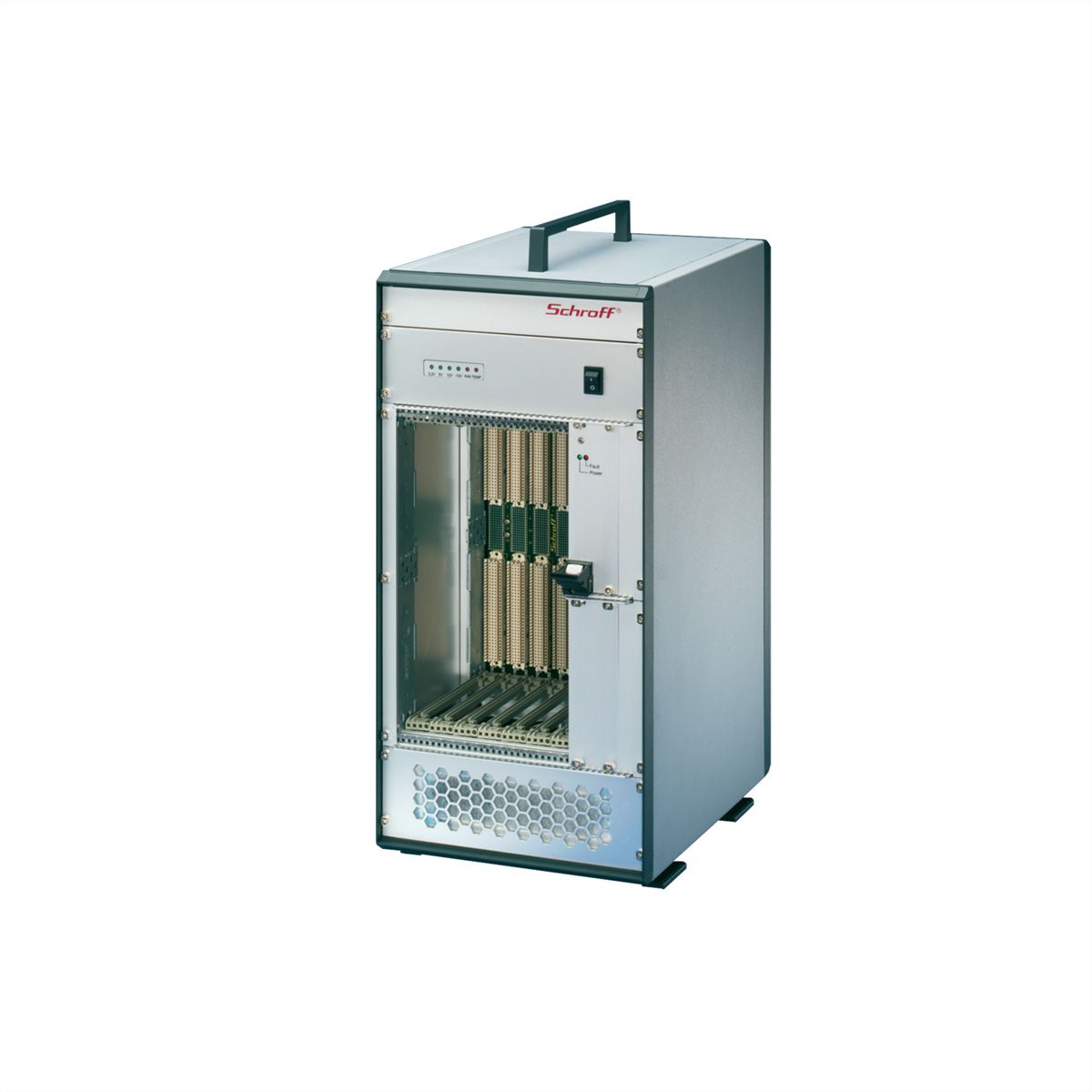

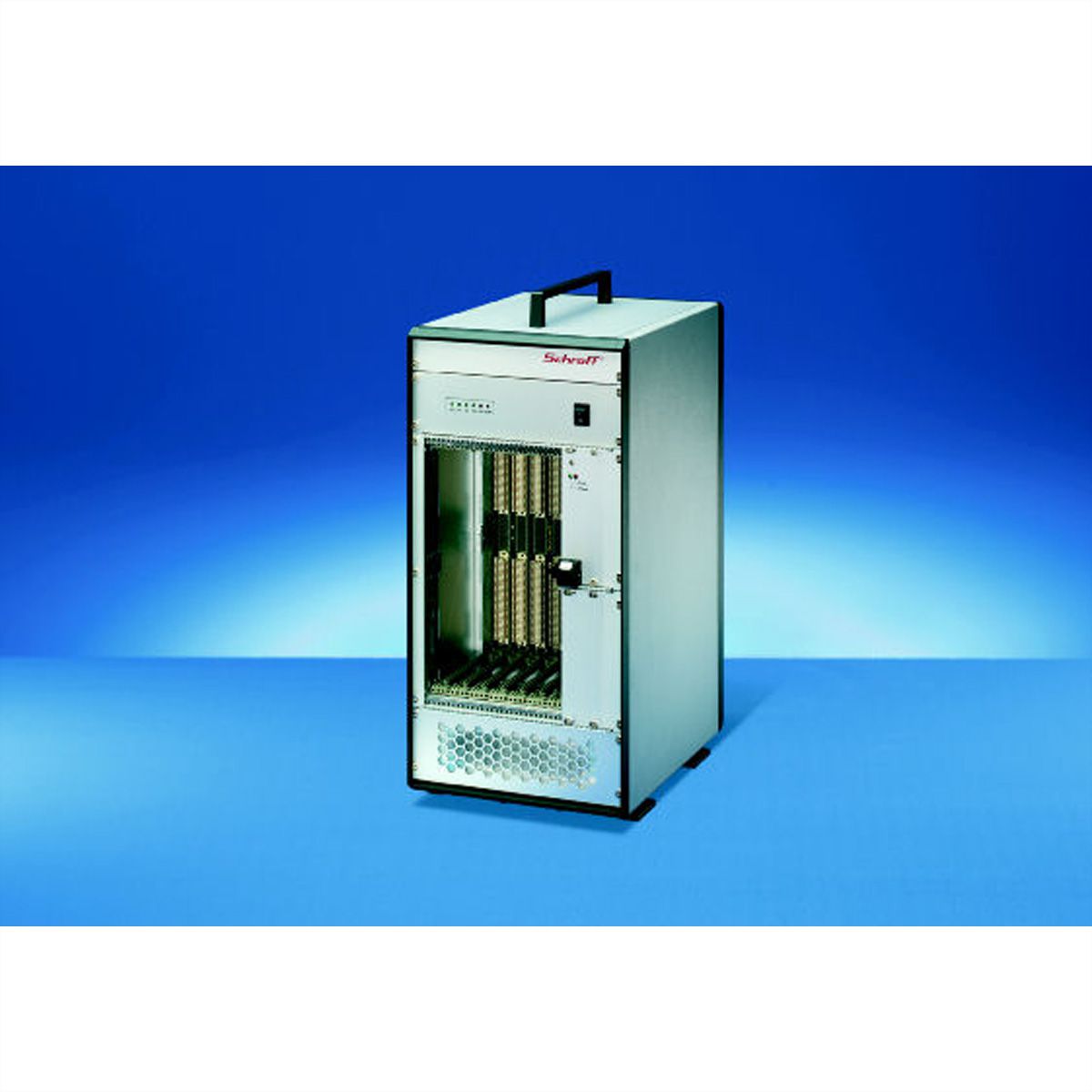

SCHROFF 7 Slot, mit Rear I/O - RATI/PRO TOWER 5HE 84TE 300T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.12.2024

Art.-Nr.	26150914
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	10836045
Paketgewicht	14,11 kg

Beschreibung

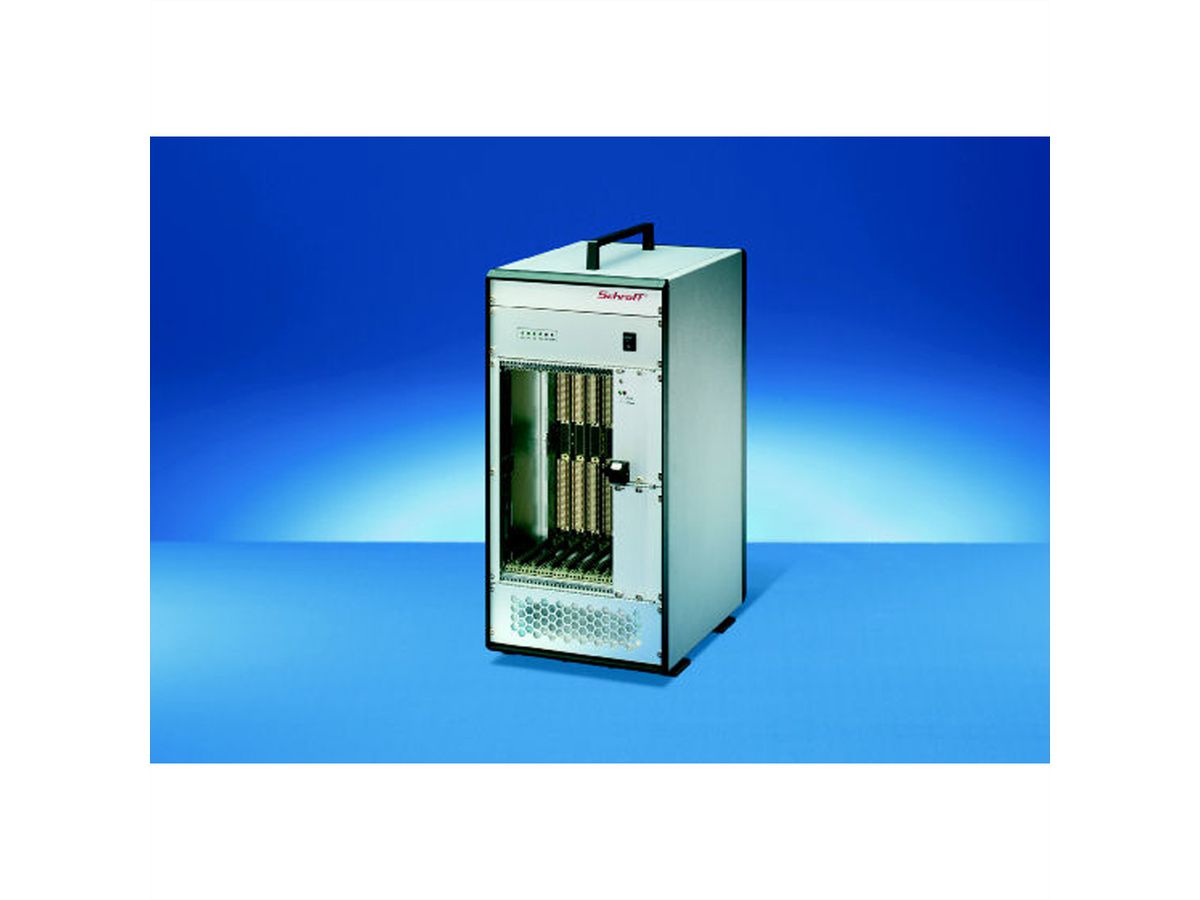

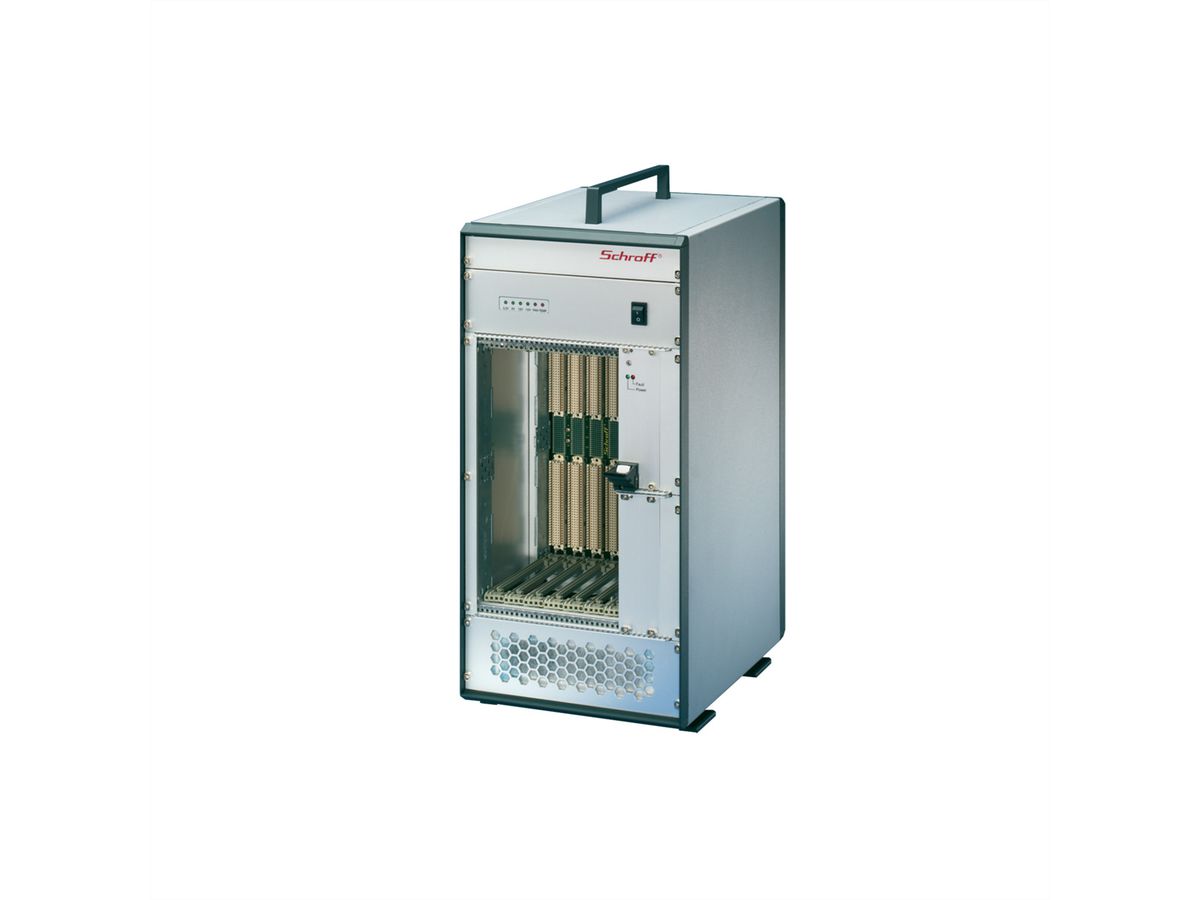

VME64x System, Tower, 5 HE, steckbares Netzteil

RATIO/PRO TOWER 5U 84HP 300D

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1997 - Towersystem für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: VME64x7 Slot, 6 HE, ohne P0-Stecker - Netzgerät, 19"-kompatibel, 250 W; optional kann ein zweites Netzgerät eingebaut werden - Entwärmung mit vier Lüftern von vorne nach hinten; temperaturüberwacht durch Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen und Lüfter- und Temperaturalarm - Einbaumöglichkeit für ein 5,25"-DVD-Laufwerk

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	10 HE
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	14.11 kg

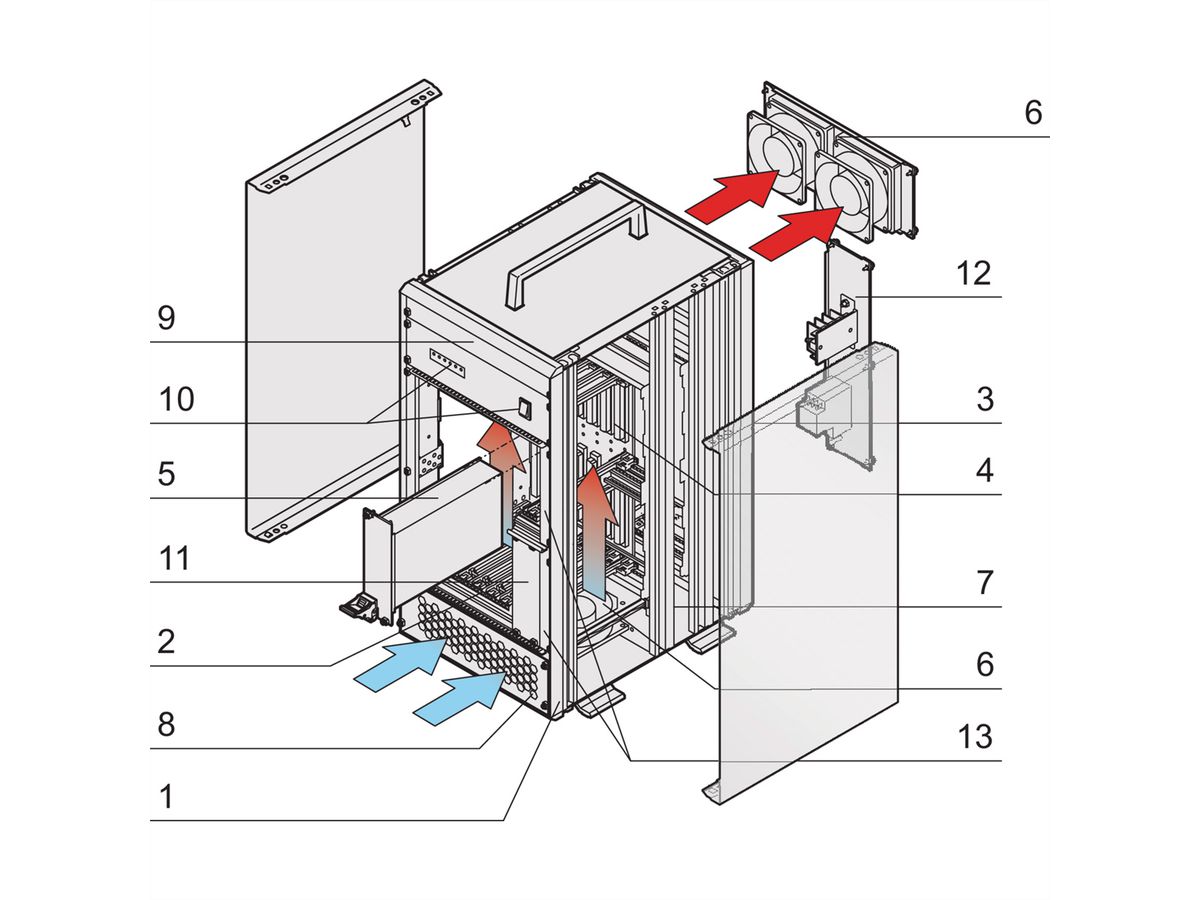

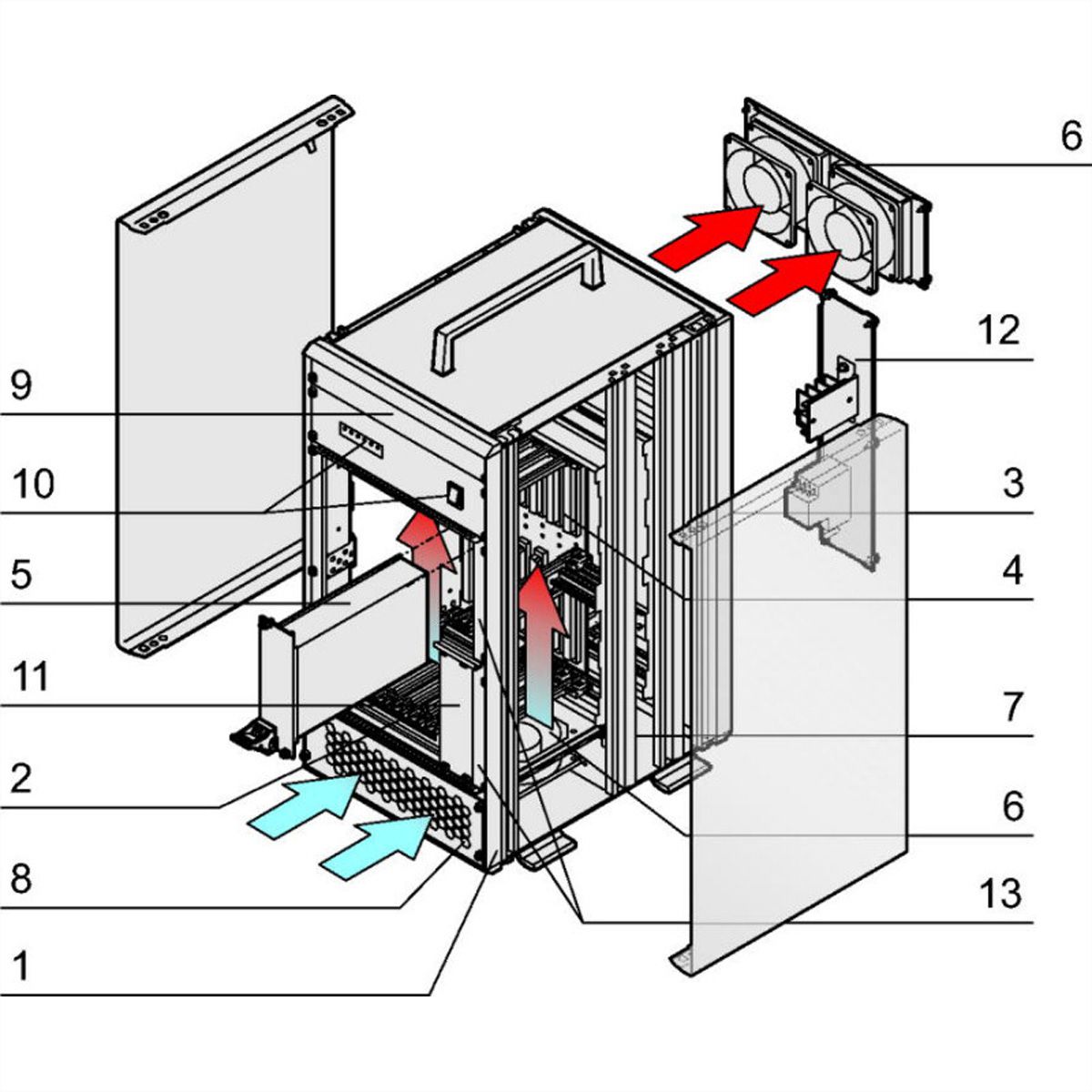

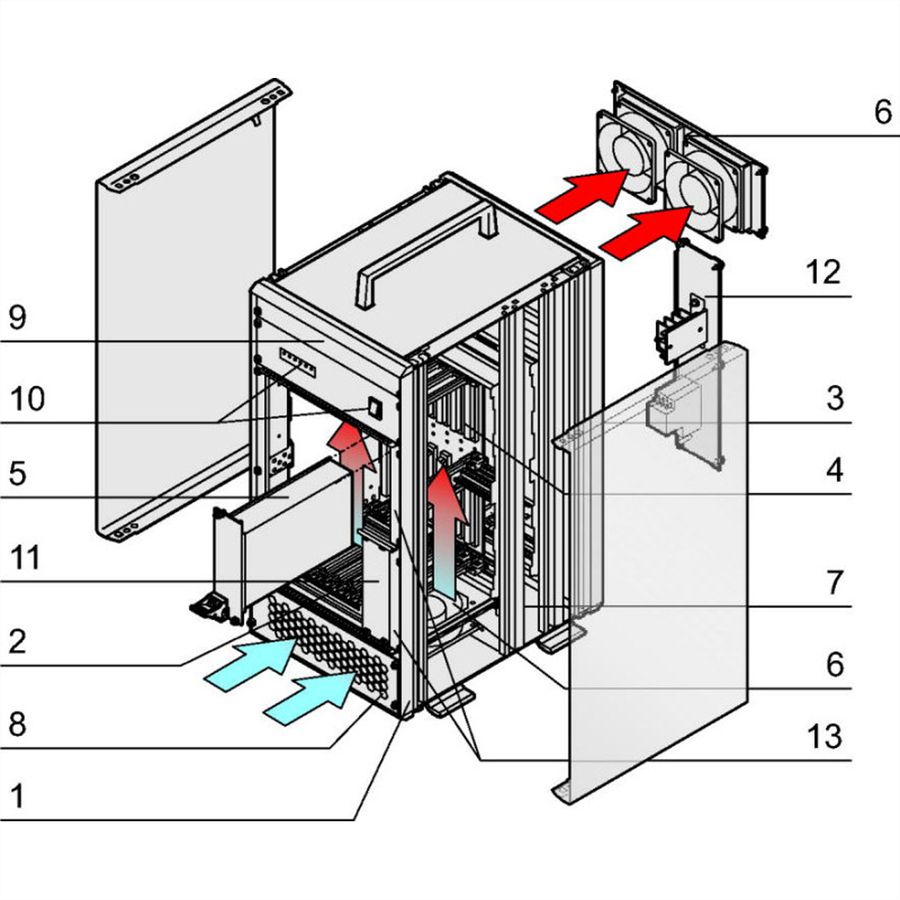

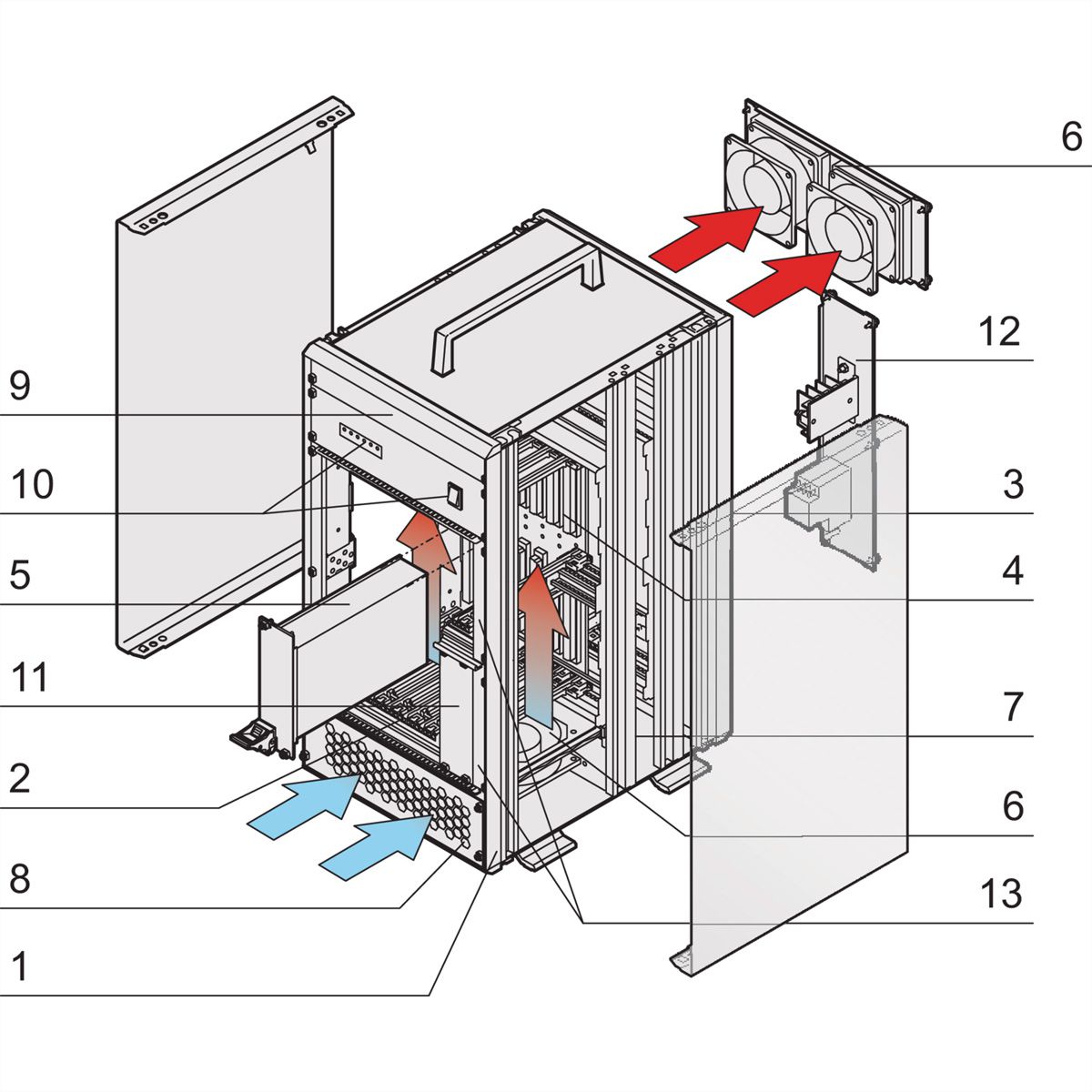

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Towersystem auf Basis ratiopacPRO-Gehäuse, geschirmt, 300 mm tief, Seitenteile in RAL 9006; Griff, Frontrahmen und Füsse in RAL 7016
Pos.2 (7x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (7x):	Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief)
Pos.4 (1x):	Backplane VME64x für 6 HE Karten, 7 Slot, ohne P0 Stecker
Pos.5 (1x):	19"-kompatibles Netzgerät, 250 W (3 HE, 8 TE; Bestell-Nr. 13100-141)
Pos.6 (4x):	Lüfter; drehzahlgeregelt; zur Belüftung der Boards
Pos.7 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.8 (1x):	Frontplatte, perforiert, 5 HE
Pos.9 (1x):	Laufwerkskassette zur Aufnahme eines 5,25"-DVD-Laufwerks
Pos.10 (1x):	Anzeigemodul; Netzschalter
Pos.11 (1x):	Frontplatte, 3 HE, 8 TE; abnehmbar zum Einbau eines weiteren Einschub-Netzgerätes
Pos.12 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.13 (2x):	Frontplatte, 3 HE, 4 TE
Pos.14 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (849,4 KB)

Download

Hersteller-Datenblatt - English (848,7 KB)

Download

PDF-Datenblatt - Benutzeranleitung System - Deutsch (469,1 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
