Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26152194 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 20836717 |
| Paketgewicht | 17 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

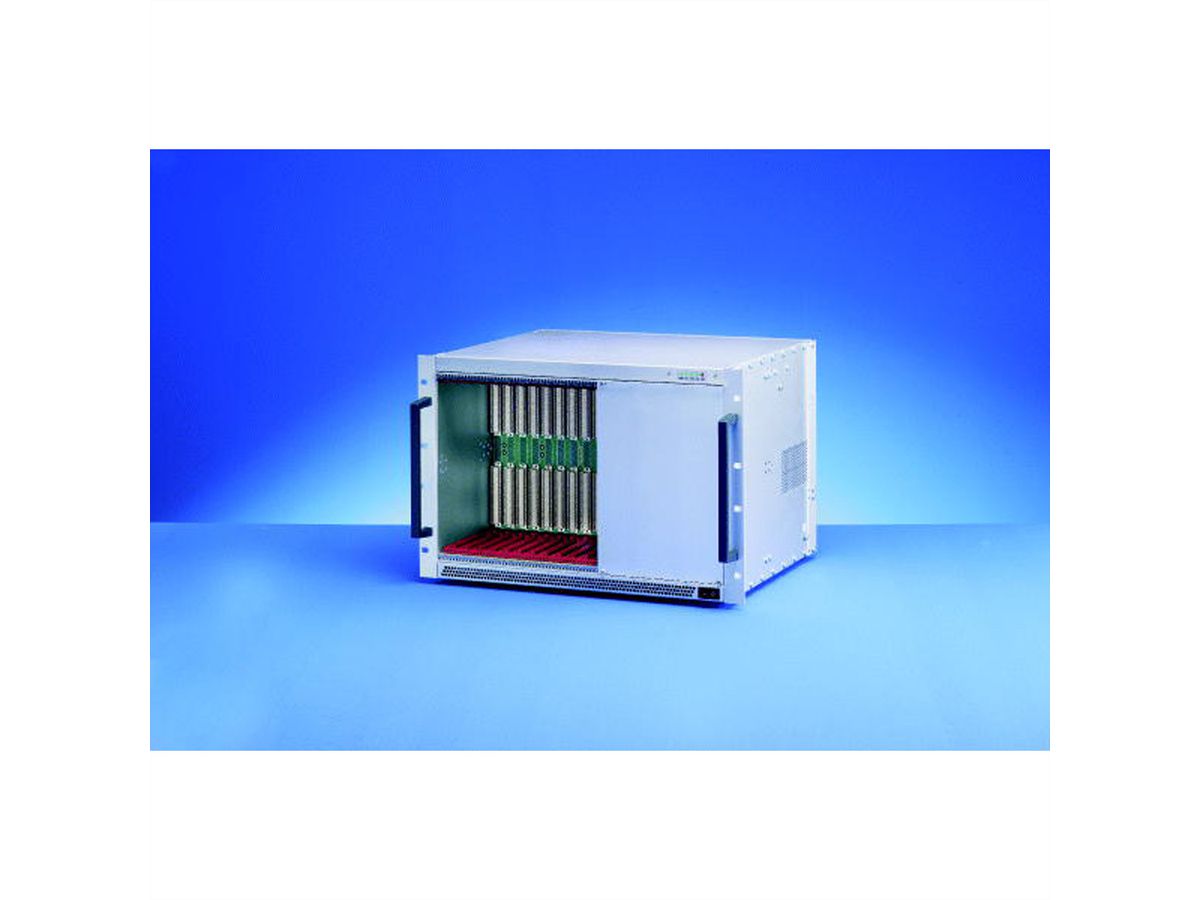

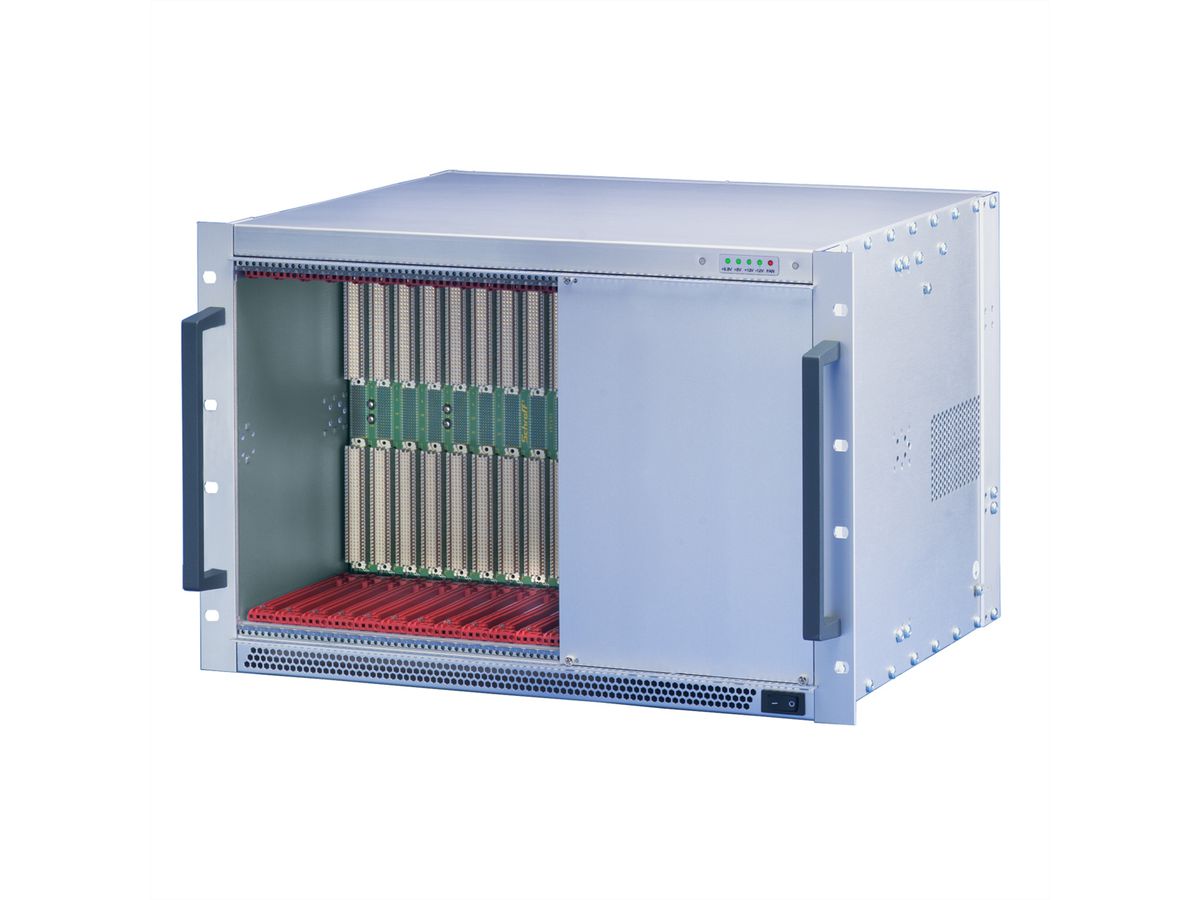

SUB VME64X 7U(1/2+6+1/2)12SL
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1997 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite: 6 HE, für 3 Transition Module - Backplane VME64x12 Slot, 6 HE, ohne P0-Stecker - Netzgerät, Open Frame, 642 W (600 W bei < 180 VAC) - Entwärmung mit Lüfter von vorne nach hinten - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | VME PRO Systeme |
| Höheneinheiten | 7 HE |
| Höhe | 310.35 mm |
| Tiefe | 355 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 17 kg |

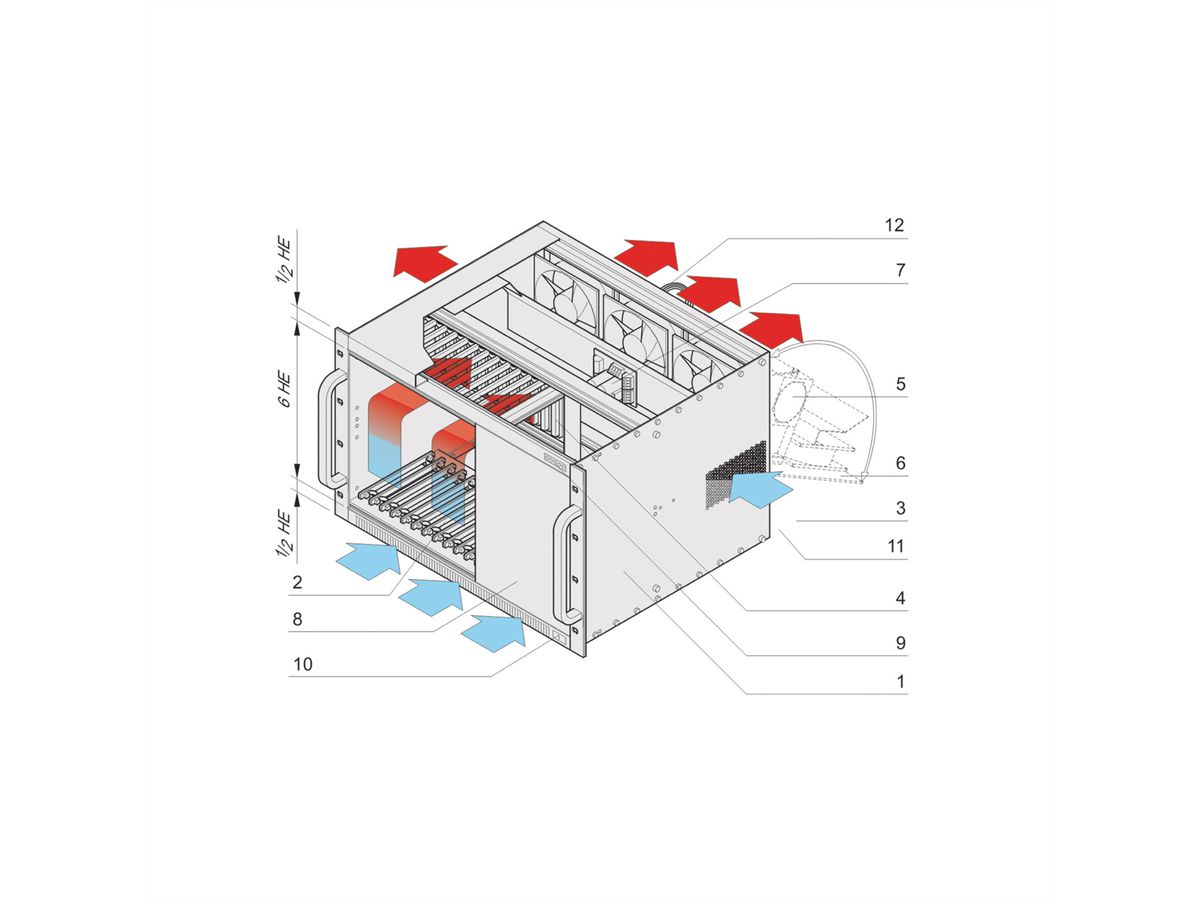

| Pos.1 (1x): | Geschirmter 19"-Einschub, Al; mit geschlossenem Deck- und Bodenblech (RAL 9006); Frontgriffe (RAL 7016); 19"-Winkel |
|---|---|
| Pos.2 (12x): | Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief) |
| Pos.3 (3x): | Steckplatz hinten; für Transition Module, für vertikalen Karteneinbau (6 HE, 4 TE) |
| Pos.4 (1x): | Backplane VME64x für 6 HE Karten, 12 Slot, ohne P0 Stecker (Bestell-Nr. 23001-512) |
| Pos.5 (1x): | Netzgerät, Open Frame; 642 W (600 W bei < 180 VAC; Bestell-Nr. 11098-207) |
| Pos.6 (3x): | Lüfter; auf klappbaren Rückwand; Drehzahlgeregelung; 5 HE, 84 TE |
| Pos.7 (1x): | Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021) |
| Pos.8 (1x): | Frontplatte, 6 HE, 36 TE |
| Pos.9 (1x): | Anzeigemodul |
| Pos.10 (1x): | Netzschalter |
| Pos.11 (1x): | AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung |
| Pos.12 (1x): | Frontplatte hinten mit EMV-Textildichtung, 6 HE, 12 TE |
| Pos.13 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
