SCHROFF 7 HE, 12 Slot - BGTR VME 7HE (6+1) 84TE 12SL

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26152192
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20836715
Paketgewicht	15 kg

Beschreibung

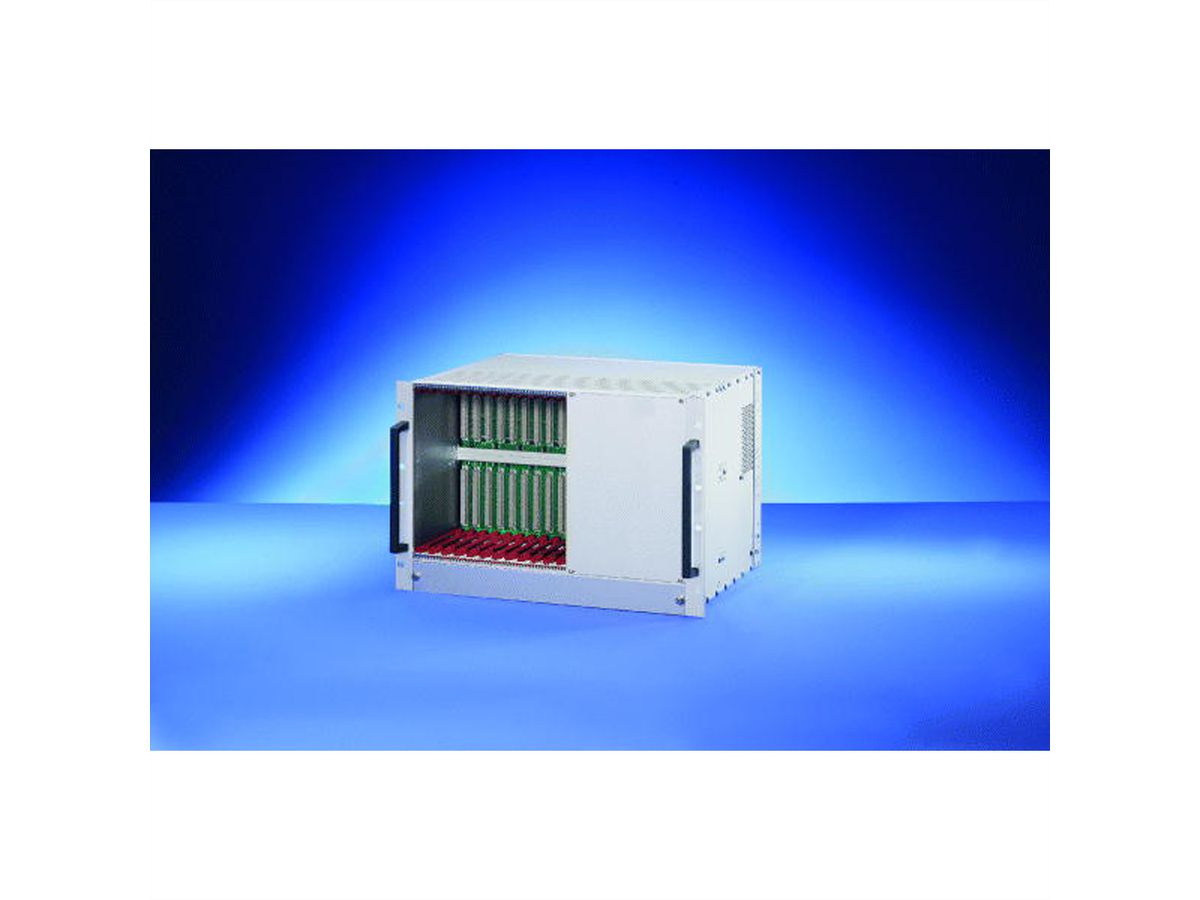

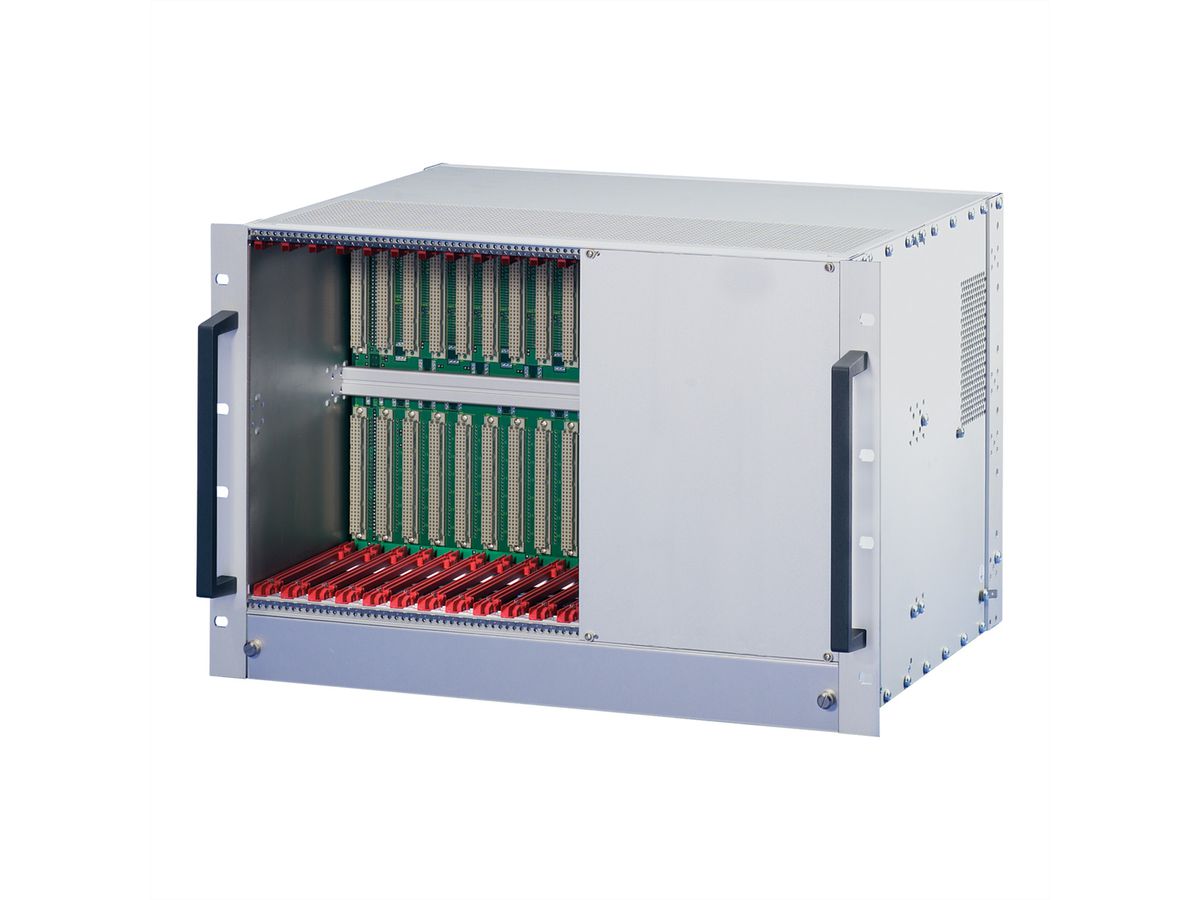

VMEbus System, 7 HE, 12 Slot, Open-Frame-Netzteil

SUBR VME 7U (6+1) 84HP 12SL

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Backplane: VME12 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 444 W (400 W bei < 180 VAC) - Entwärmung mit ausziehbarer Hot Swap Lüftereinheit von unten nach oben; Filtermatte; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	7 HE
Höhe	310.35 mm
Tiefe	355 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	15 kg

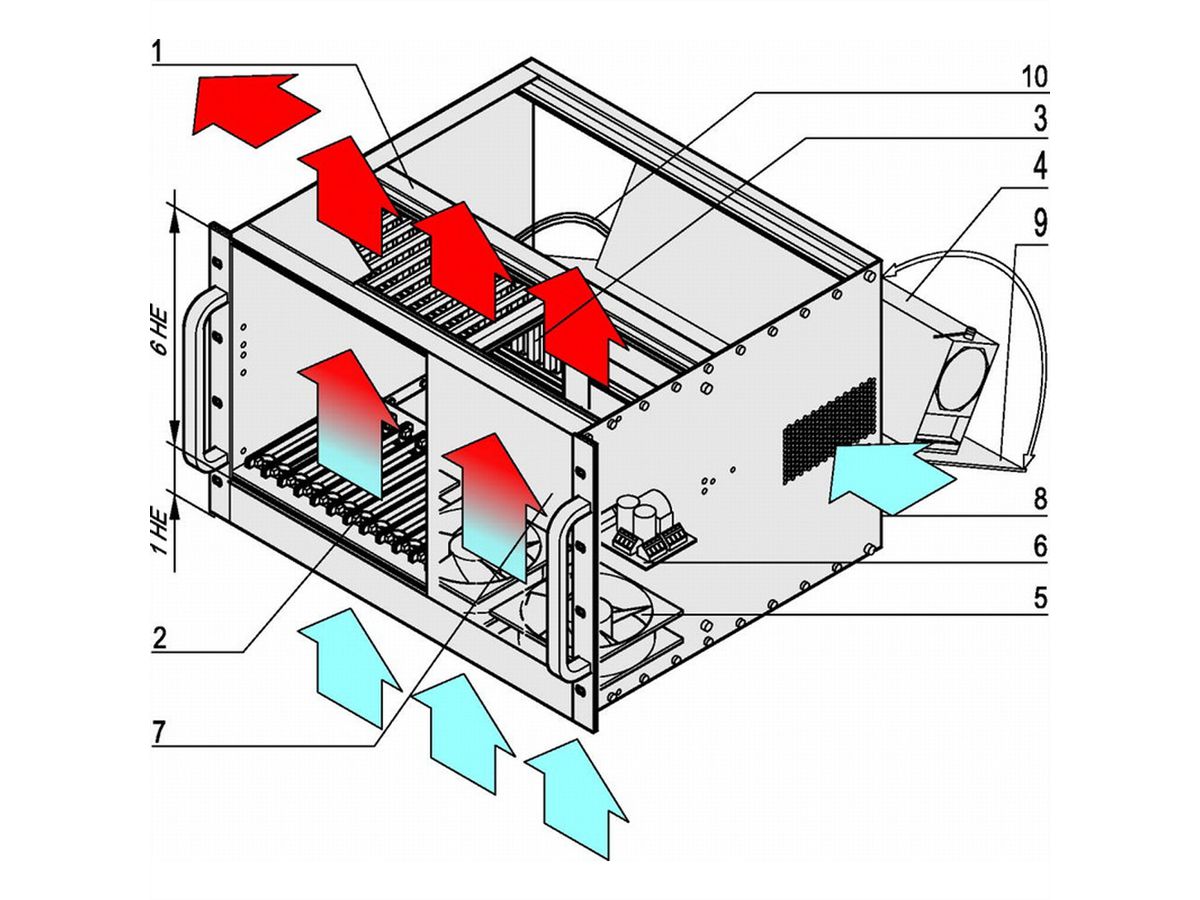

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, Al; 19"-Winkel, mit geschlossenem Deck- und Bodenblech (RAL 9006); Frontgriffe (RAL 7016)
Pos.2 (12x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau, (6 HE, 160 mm tief)
Pos.3 (1x):	Backplane VME für 6 HE Karten, 12 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-072)
Pos.4 (1x):	Netzgerät, Open Frame; 444 W (400 W bei < 180 VAC; Bestell-Nr. 11098-267)
Pos.5 (1x):	Hot Swap Lüftereinschub mit 3 Lüftern, ausziehbar, 1 HE; Luftfilter; temperaturabhängige Drehzahlregelung
Pos.6 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-028)
Pos.7 (1x):	Frontplatte 6 HE, 36 TE
Pos.8 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung; Netzschalter
Pos.9 (1x):	Rückwand, klappbar, Al, 6 HE, 84 TE
Pos.10 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
