Anmelden| Art.-Nr. | 26151007 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 11596160 |
| Paketgewicht | 22 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

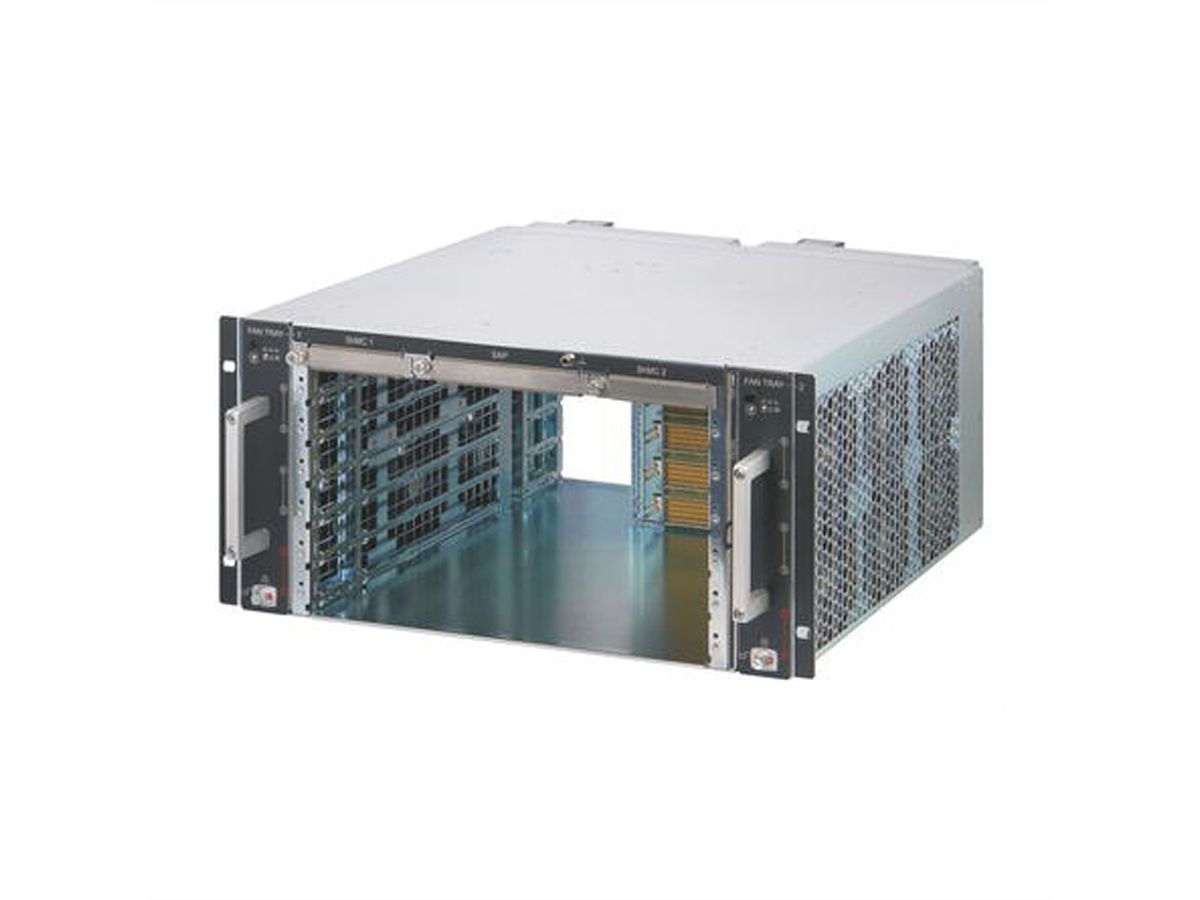

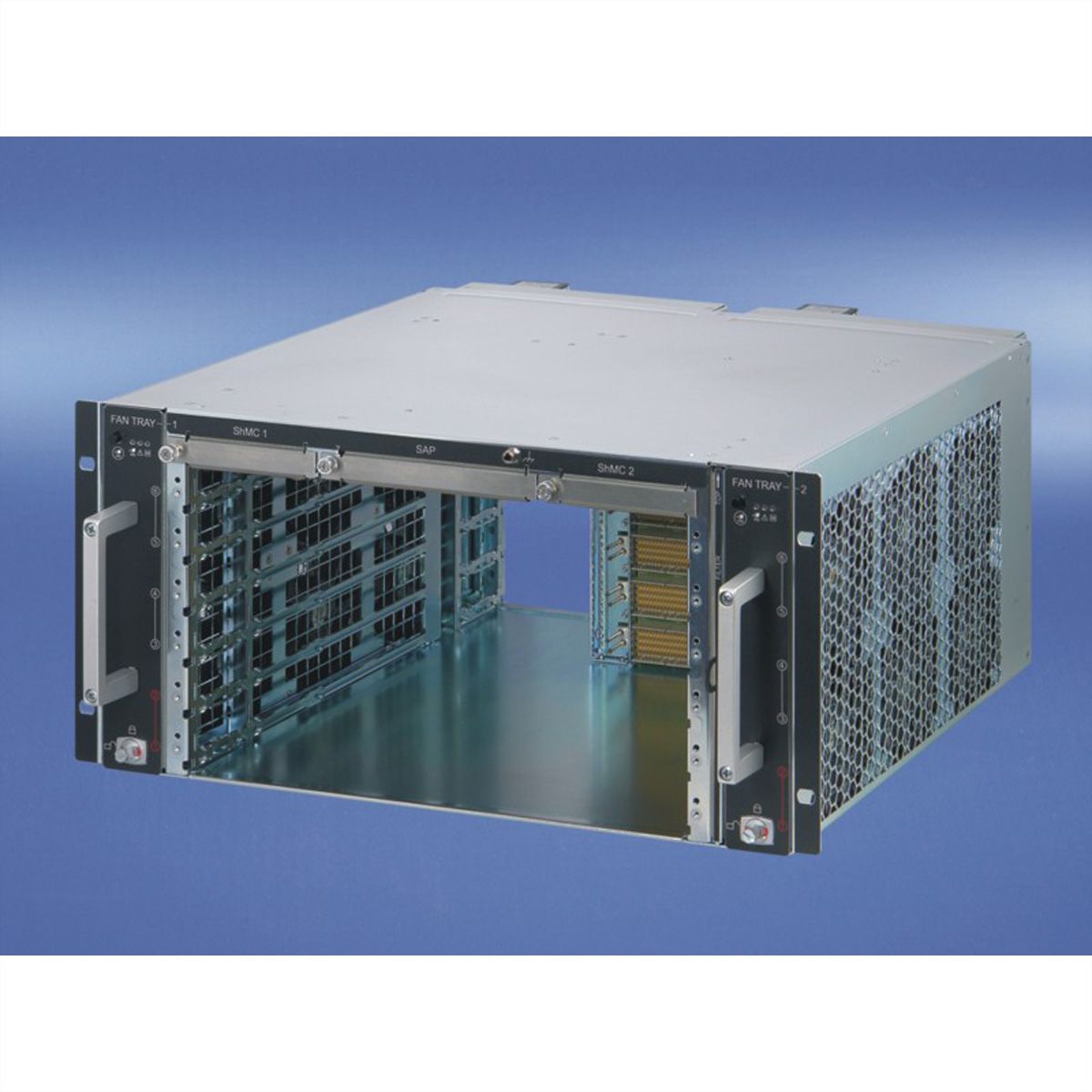

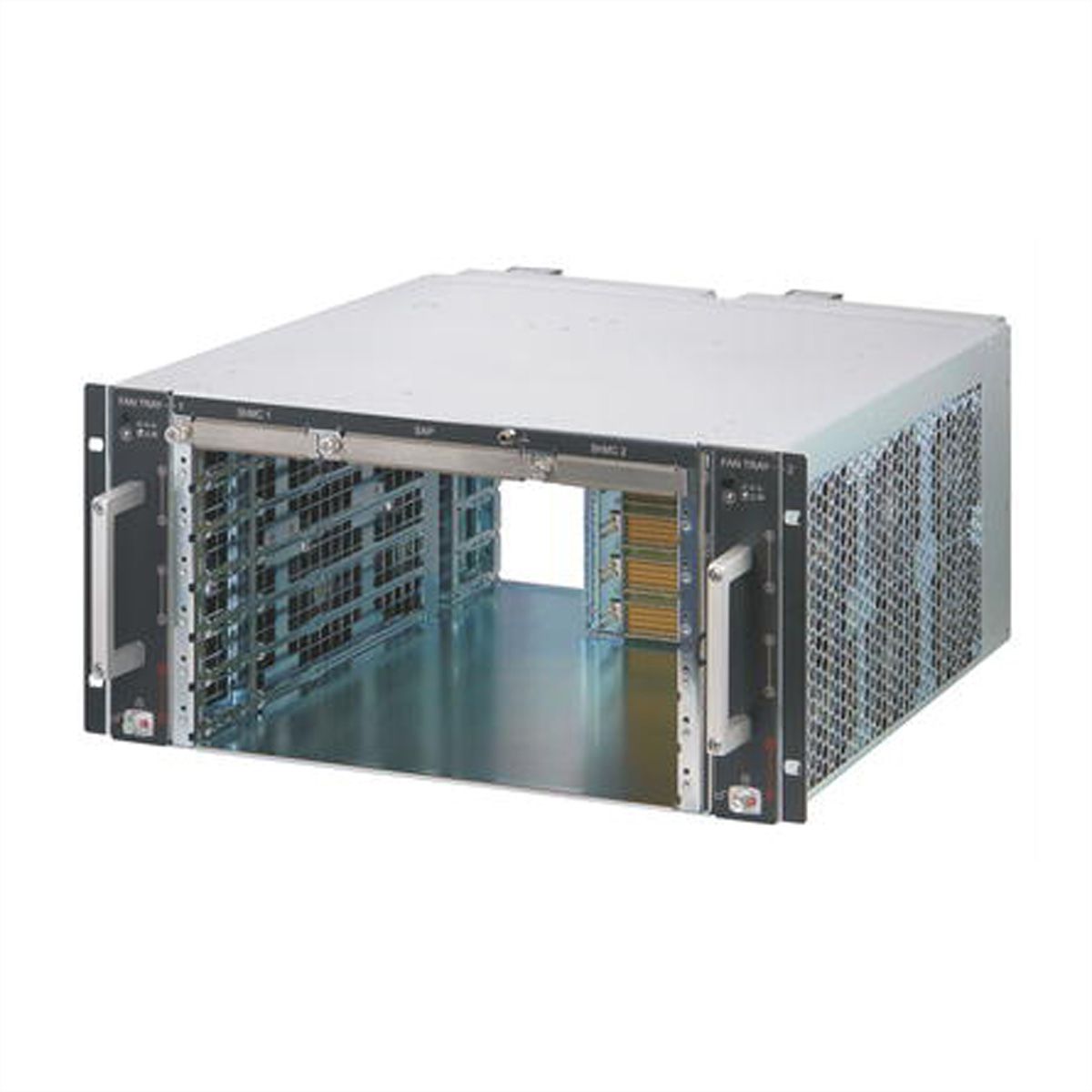

ATCA SYSTEM 5U 6S
Konform zur AdvancedTCA-Spezifikation PICMG 3.0 Rev. 3.0 - 6 Slot-Backplane mit Triple Replicated Mesh-Topologie, 40 Gbps Übertragungsrate (4 x 10 Gbps) - Gebusstes IPMI - Horizontaler Einbau von 6 AdvancedTCA-Boards (frontseitig) und 6 RTM-Boards (rückseitig) - Zwei Hot-swap-Lüftereinschübe (mit je 6 Lüftern) zur Kühlung von rechts nach links (Push-/Pull-Kühlung); > 350 W pro Board - Leistungsaufnahme pro Board > 350 W - Vorbereitet für zwei Shelf Manager mit Pigeon Point ShMM 500 und ein Shelf Alarm Panel (SAP) - Spannungsversorgung -48 VDC/-60 VDC über zwei redundante, rückseitig gesteckte Power-Entry-Module (PEM) - Stromverteilung zur Backplane über zwei redundante Power-Branches, separat abgesichert mit 30 A SI-Automaten
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | AdvTCA Systeme |
| Höheneinheiten | 5 HE |
| Höhe | 222 mm |
| Tiefe | 464 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 22 kg |

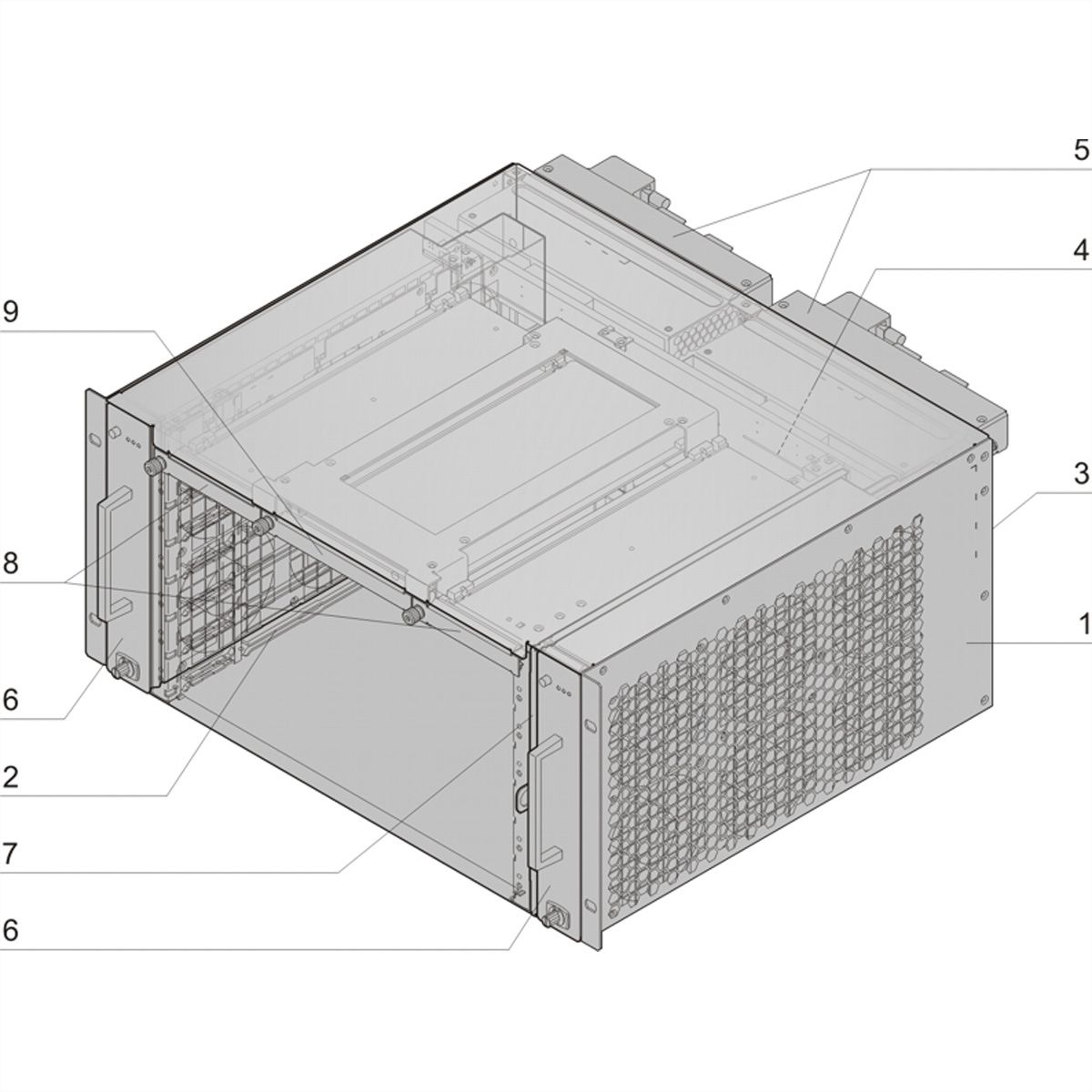

| Pos.1 (1x): | Geschirmter 19"-Baugruppenträger, St, verzinkt, 5 HE, 84 TE, Frontseite mit Overlays, schwarz, RAL 9005 |
|---|---|
| Pos.2 (6x): | Steckplätze vorne; Führungsschienen für horizontalen Karteneinbau (8 HE, 280 mm tief) |
| Pos.3 (6x): | Steckplätze hinten (RTM); Führungsschienen für horizontalen Karteneinbau (8 HE, 80 mm tief) |
| Pos.4 (1x): | Backplane, 6 Slot, Triple Replicated Mesh, 2 Hub Slots, 4 Node Slots; gebusstes IPMB |
| Pos.5 (2x): | Redundantes -48 VDC/-60 VDC Power-Entry-Modul (PEM) mit Sicherungsautomat |
| Pos.6 (2x): | Hot-swap Lüftereinschub mit je 6 Lüftern zur Kühlung der Boards (> 350 W/ Board) |
| Pos.7 (1x): | Luftfilter |
| Pos.8 (2x): | Frontplatte; Einbauraum für Shelf Manager |
| Pos.9 (1x): | Frontplatte; Einbauraum für Shelf Alarm Panel (SAP) |
