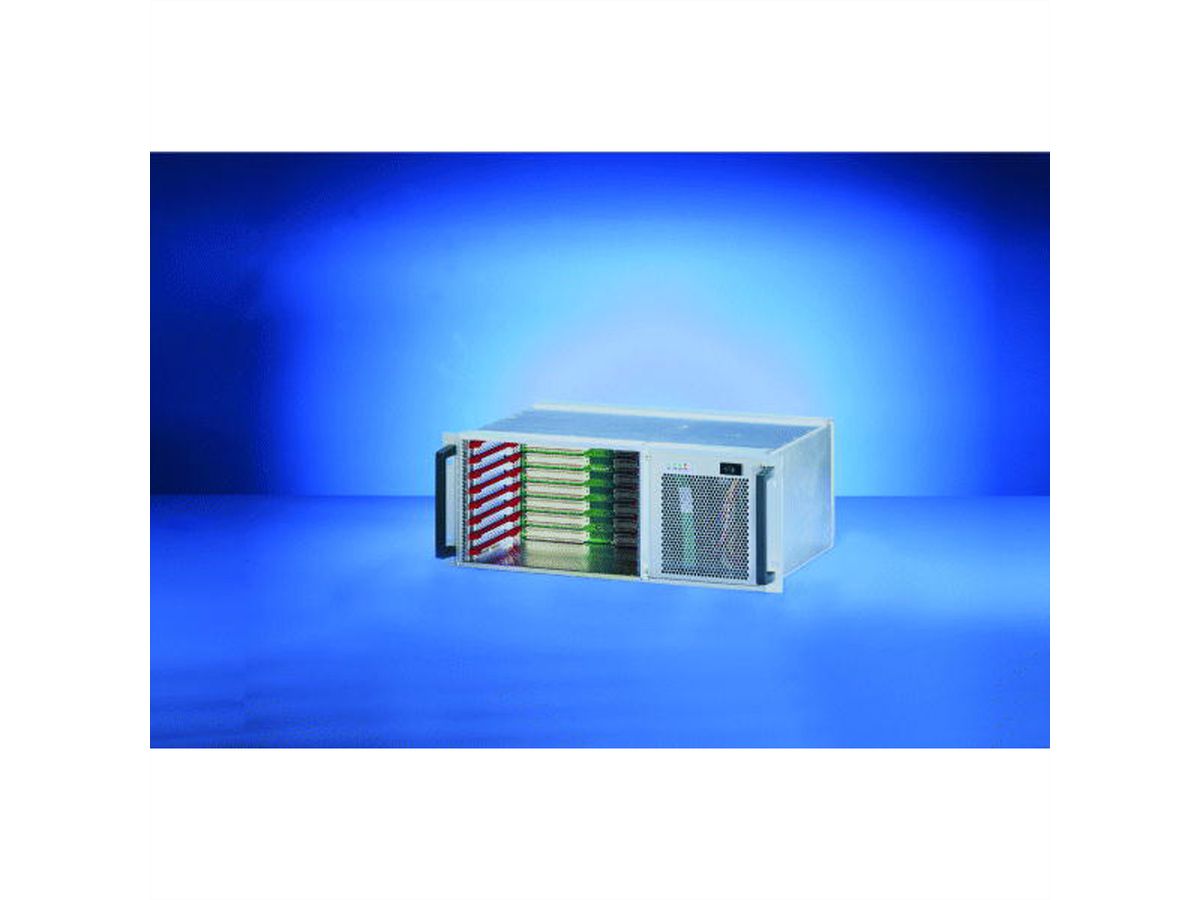

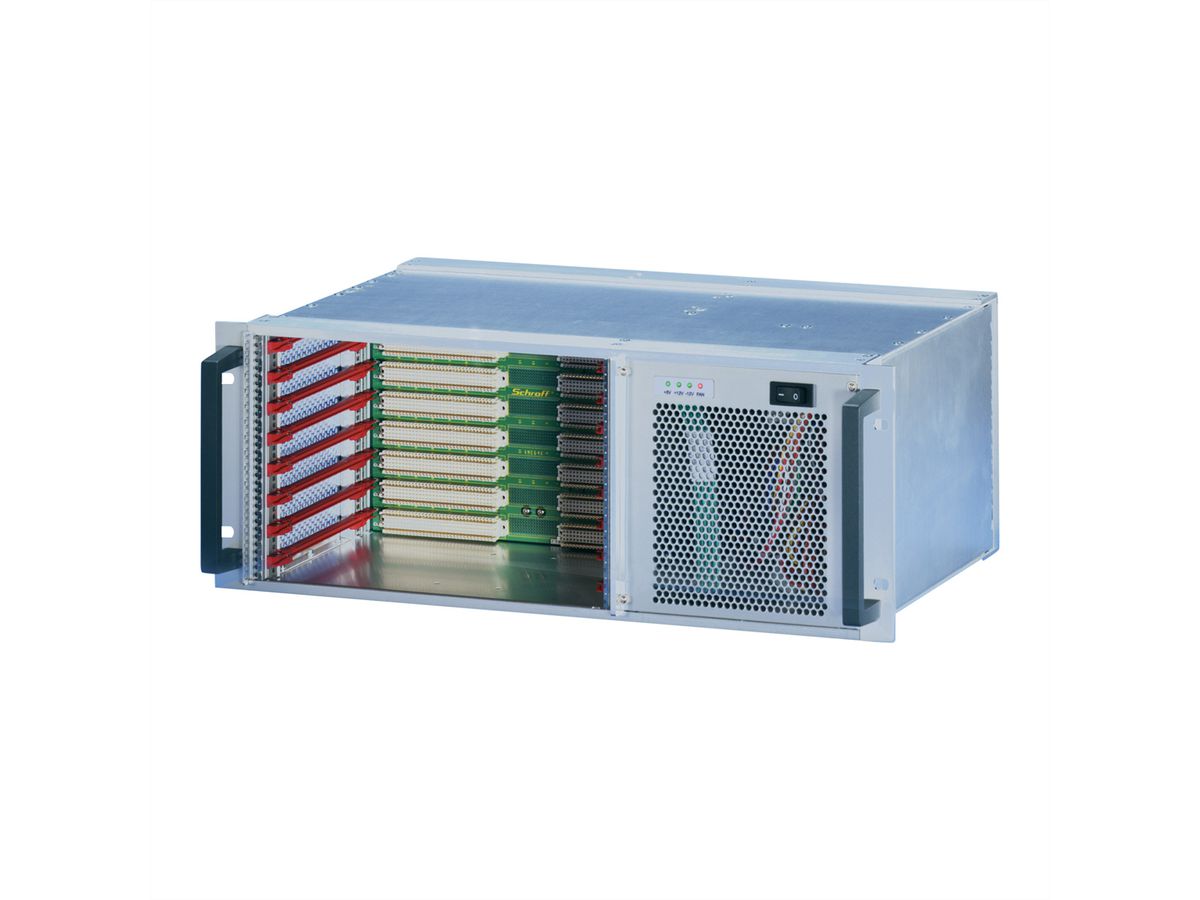

SCHROFF 4 HE, 8 Slot, mit Rear I/O - BGTR VME 64X 4HE 8SL HORIZ

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26152188
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20836416
EAN	4036088051692
Paketgewicht	11,1 kg

Beschreibung

VME64x System, 4 HE, 8 Slot, Open-Frame-Netzteil

SUBR VME 64X 4U 84HP 8SL HOR

System konform IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11), Backplane konform zu VITA 1.1-1997 - System für horizontalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: VME64x8 Slot, 6 HE, ohne P0-Stecker - Netzgerät, Open Frame, 560 W (400 W bei < 180 VAC) - Entwärmung mit Lüfter von vorne nach links - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	4 HE
Höhe	177 mm
Tiefe	277.5 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	11.1 kg

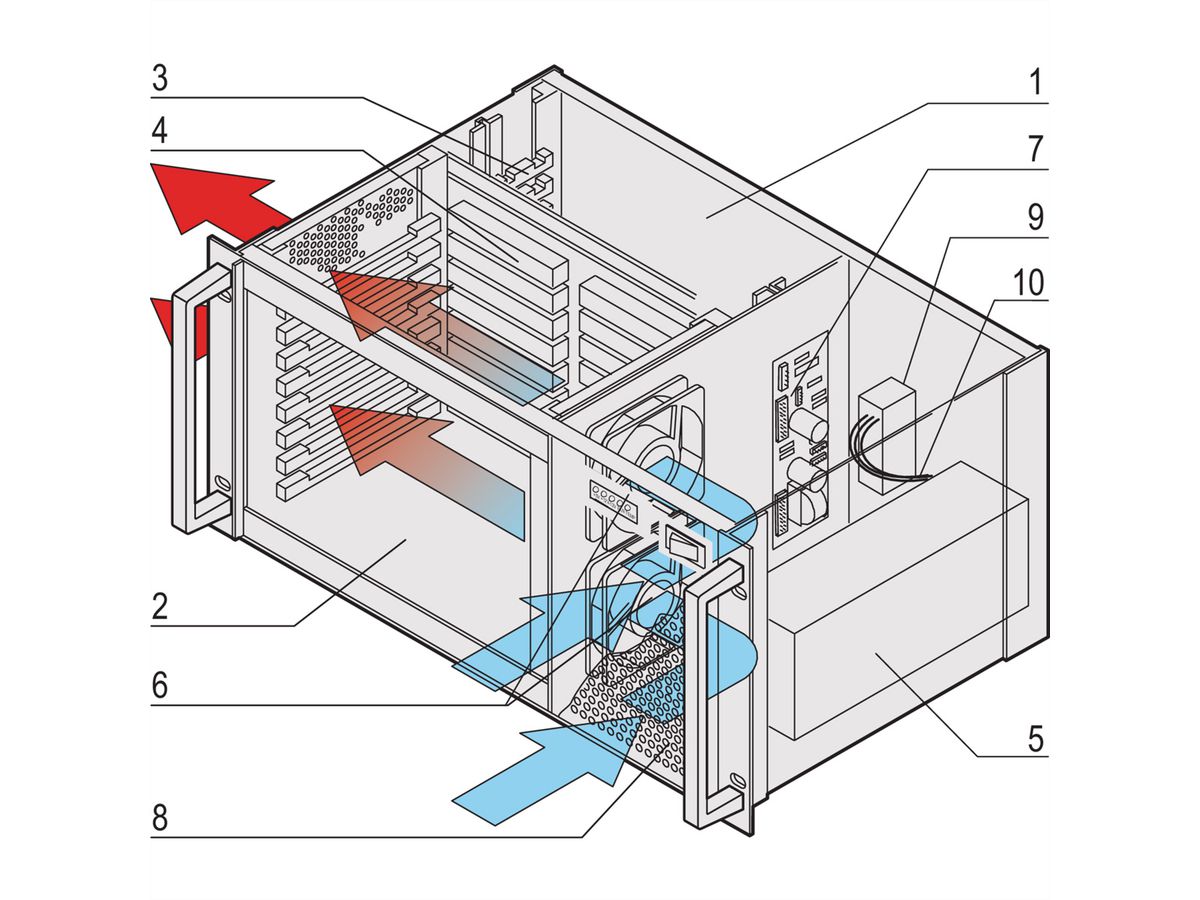

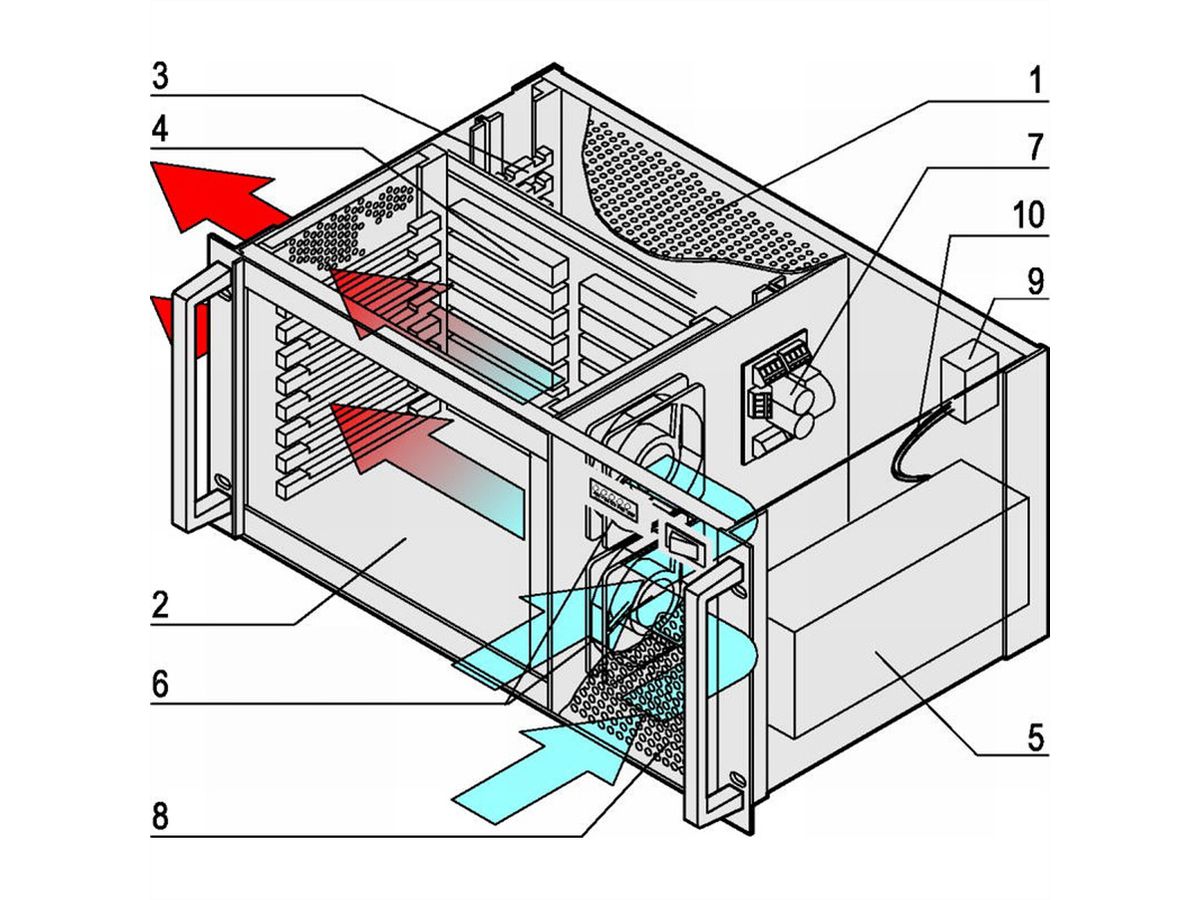

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, Al, mit perforierten Seitenwänden und Frontgriffen (RAL 7016)
Pos.2 (8x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für horizontalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (8x):	Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für horizontalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief)
Pos.4 (1x):	Backplane VME64x für 6 HE Karten, 8 Slot, ohne P0 Stecker (Bestell-Nr. 23001-508)
Pos.5 (1x):	Netzgerät, Open Frame; 560 W (400 W bei < 180 VAC; (Bestell-Nr. 11098-212)
Pos.6 (2x):	Lüfter; temperaturabhängige Drehzahlgeregelung
Pos.7 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.8 (1x):	Frontplatte mit Lüftungsöffnungen, 4 HE; Anzeigemodul, Netzschalter
Pos.9 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.10 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
