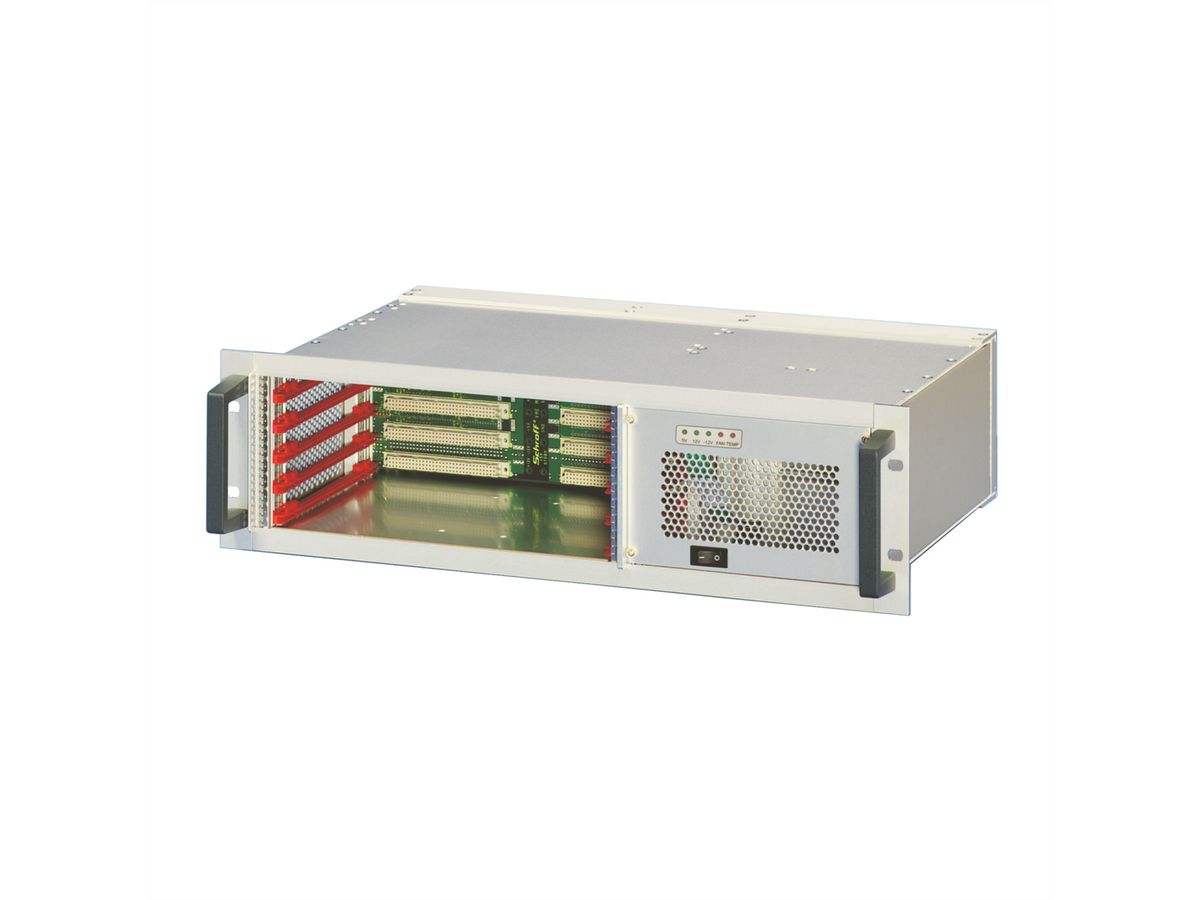

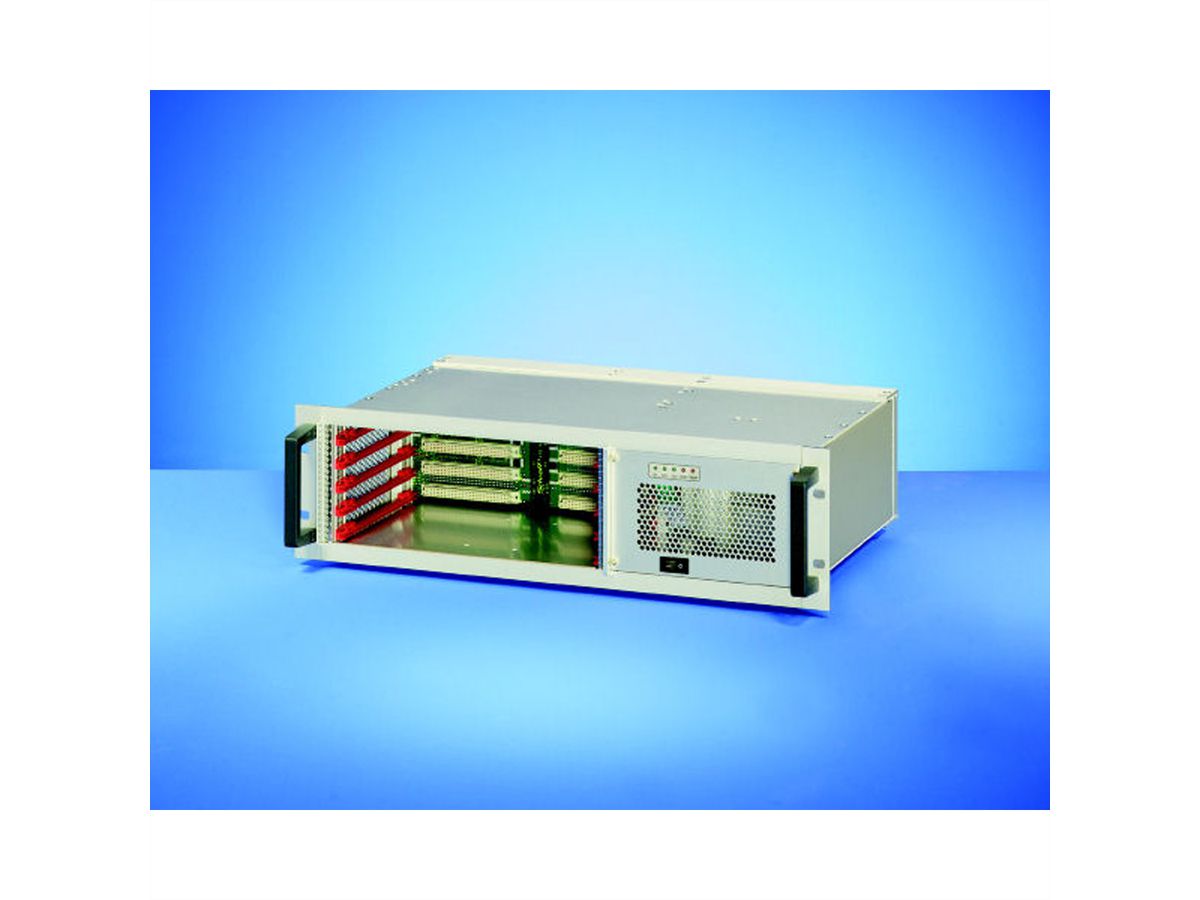

SCHROFF 3 HE, 5 Slot - BGTR VME 3HE 84TE 5SL HORIZ

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26152184
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20836310
EAN	4036088051678
Paketgewicht	7,72 kg

Beschreibung

VMEbus System, 3 HE, 5 Slot, Open-Frame-Netzteil

SUB VME 3U 84HP 277D 5SL HOR

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für horizontalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Backplane: VME5 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 250 W - Entwärmung mit einem Lüfter von vorne nach links; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	3 HE
Höhe	132.55 mm
Tiefe	277.5 mm
Verpackungshöhe	320 mm
Verpackungsbreite	580 mm
Verpackungstiefe	630 mm
Paketgewicht	7.72 kg

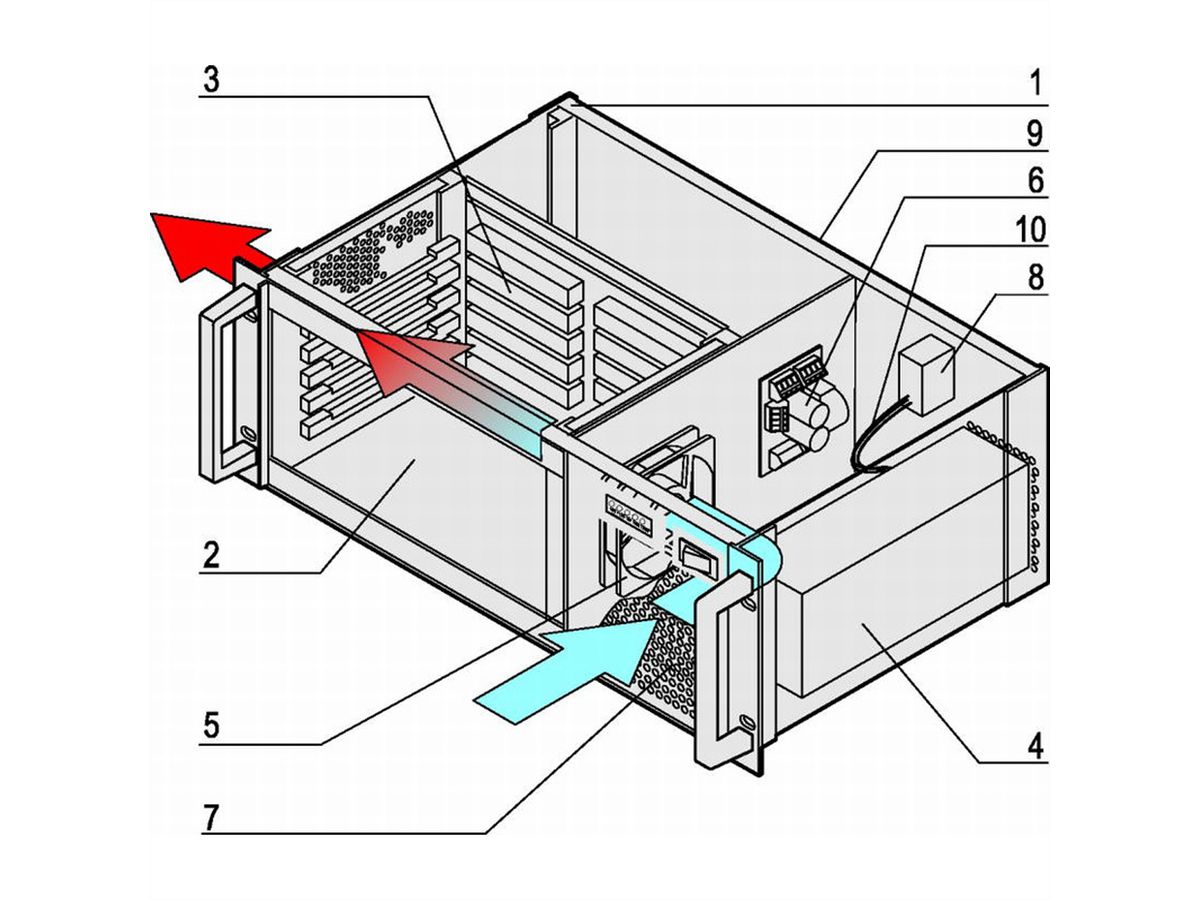

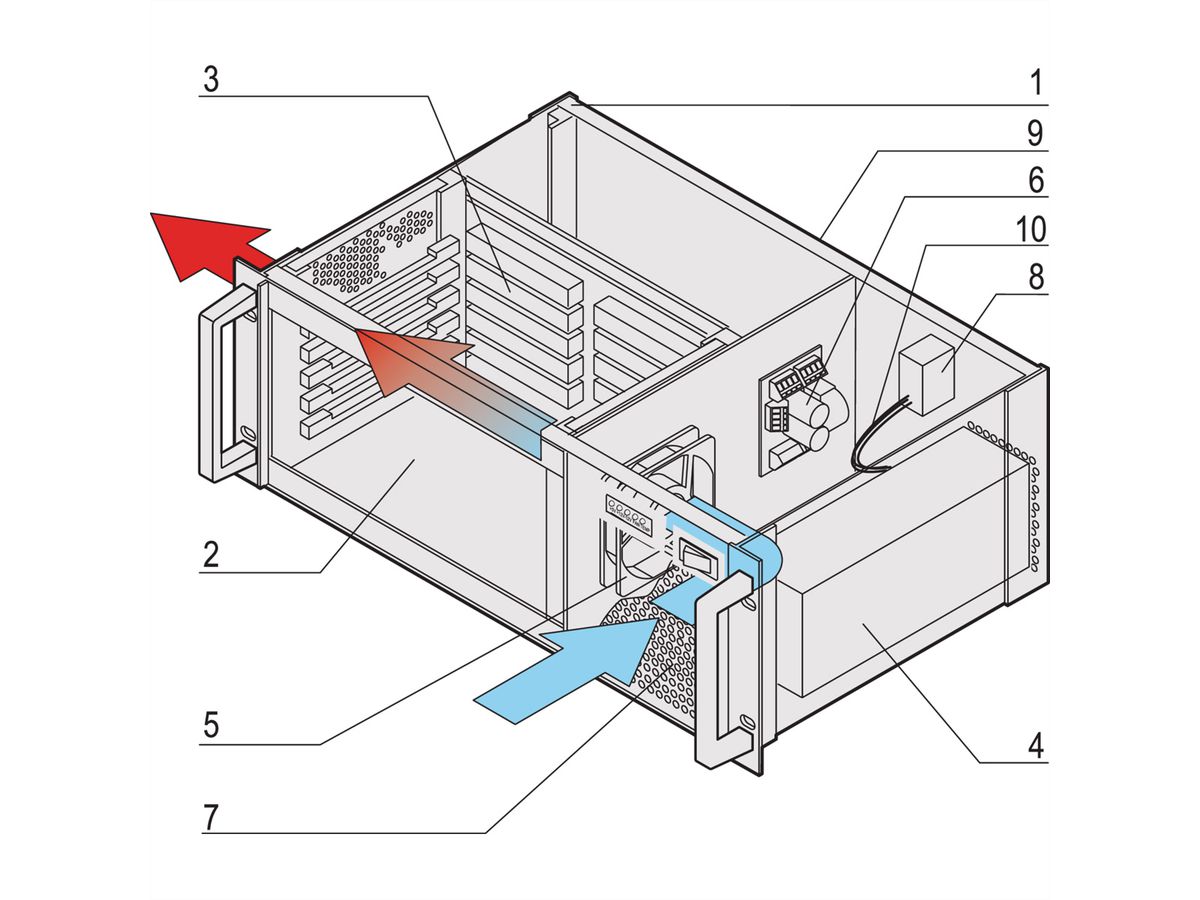

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, Al, mit perforierten Seitenwänden; Frontgriffe (RAL 7016)
Pos.2 (5x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für horizontalen Karteneinbau, (6 HE, 160 mm tief)
Pos.3 (1x):	Backplane VME für 6 HE Karten, 5 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-065)
Pos.4 (1x):	Netzgerät, Open Frame; 250 W (Bestell-Nr. 11098-316)
Pos.5 (1x):	Lüfter; temperaturabhängige Drehzahlgeregelung
Pos.6 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.7 (1x):	Frontplatte, perforiert, 3 HE; Anzeigemodul; Netzschalter
Pos.8 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.9 (1x):	Rückwand, Al
Pos.10 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (727,1 KB)

Download

Hersteller-Datenblatt - English (726,4 KB)

Download

PDF-Datenblatt - Benutzeranleitung System - Deutsch (593,7 KB)

Download
