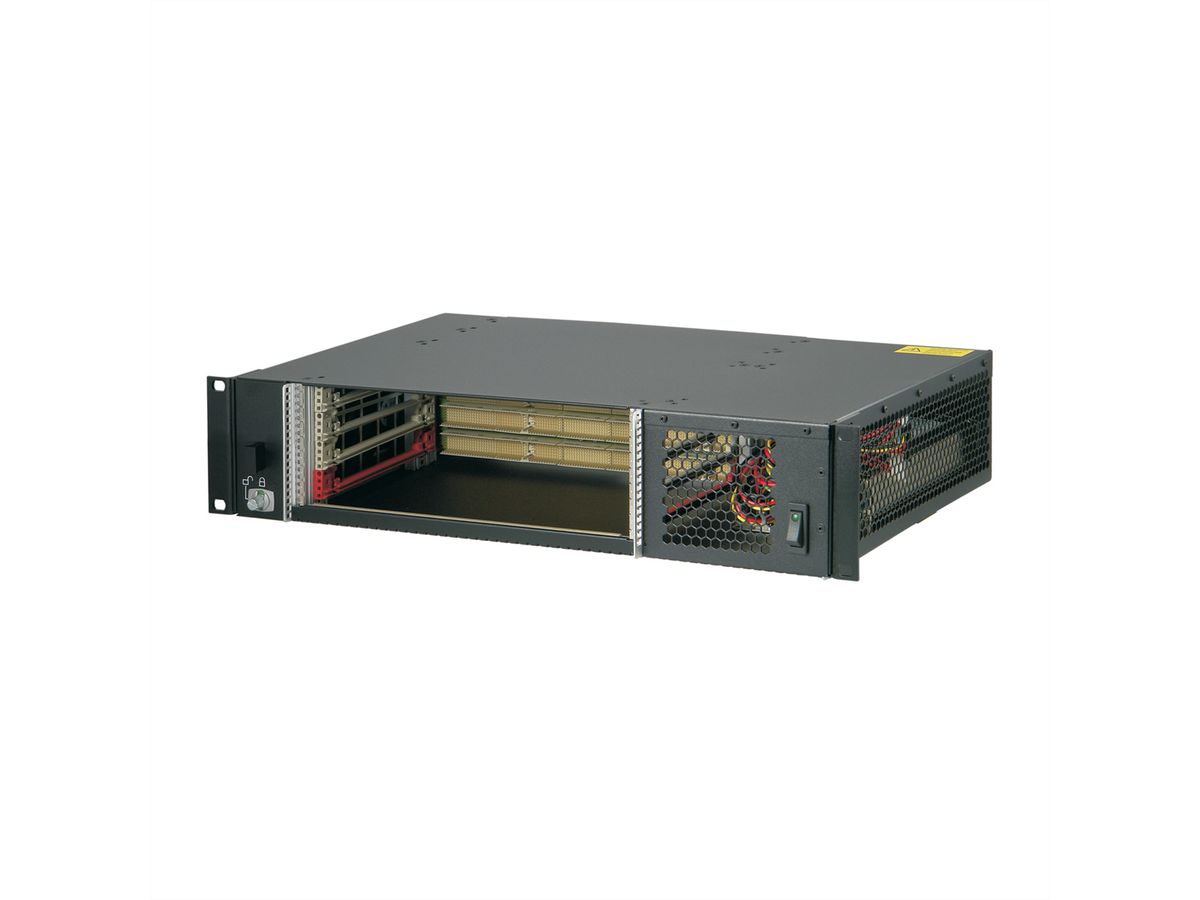

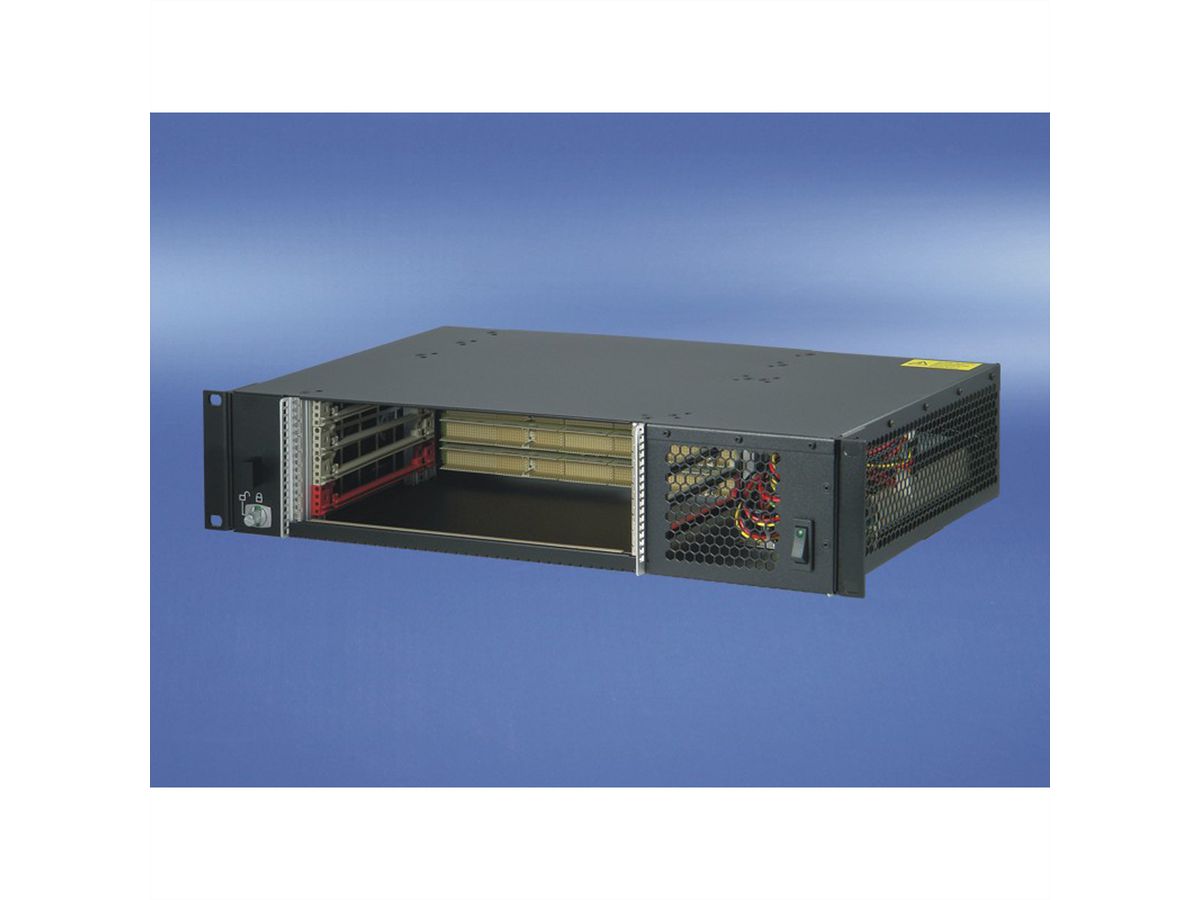

SCHROFF 2 HE, 4 Slot, mit Rear I/O und ATX-Netzgerät - BGTR 2HE 275T 4SL CPCI ATX

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 13.01.2025

Art.-Nr.	26155990
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24579081
EAN	4036088197833
Paketgewicht	8,87 kg

Beschreibung

CPCI System für ATX-Netzteil, horizontal, 2 HE ,4 Slot

SUBR 2U 275D 4SL CPCI ATX

System für horizontalen Kartenausbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: 4-Slot, 6 HE, 64 Bit - Systemslot links - ATX-Netzgerät, 250 W - Entwärmung erfolgt mit Hot Swap Lüftereinheit (von links nach rechts)

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	CompactPCI Backplanes
Höheneinheiten	2 HE
Höhe	88.1 mm
Tiefe	275 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	8.87 kg

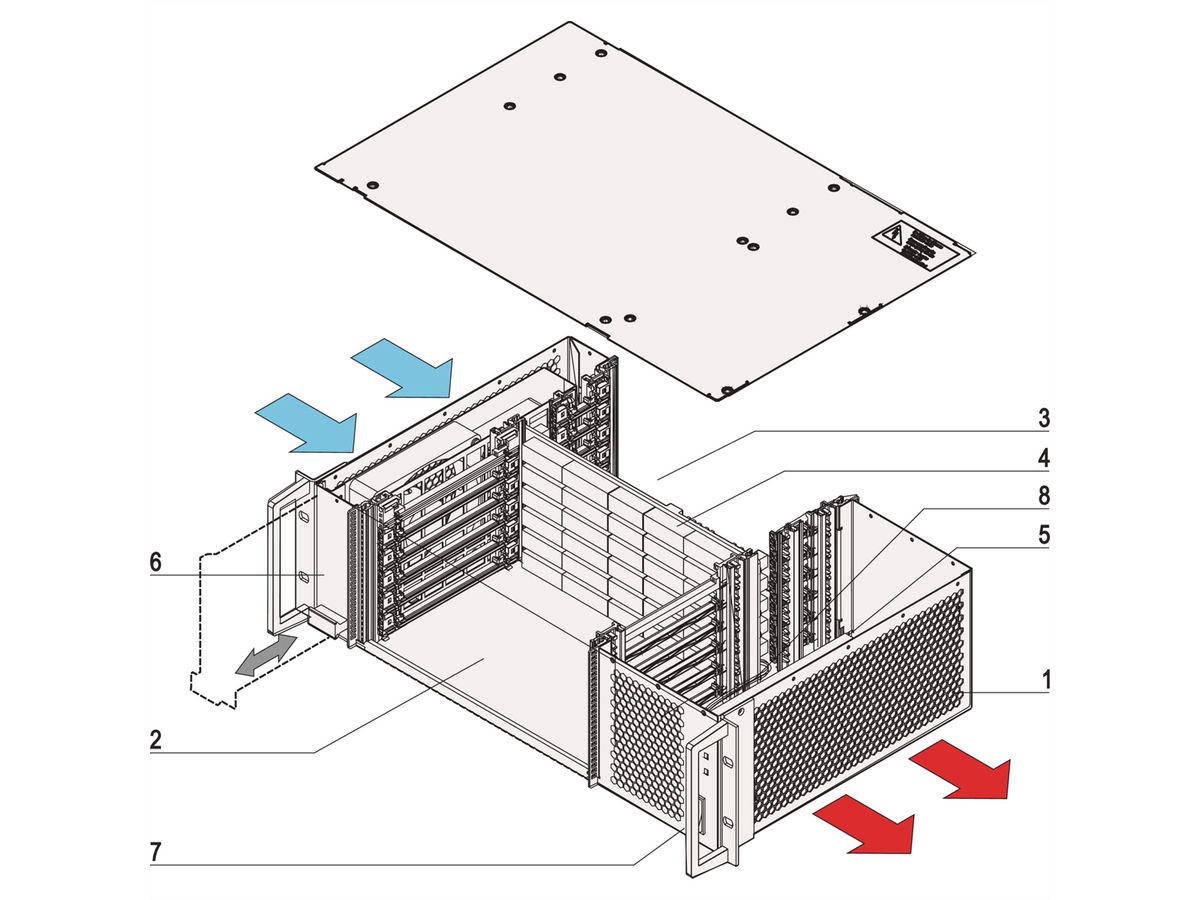

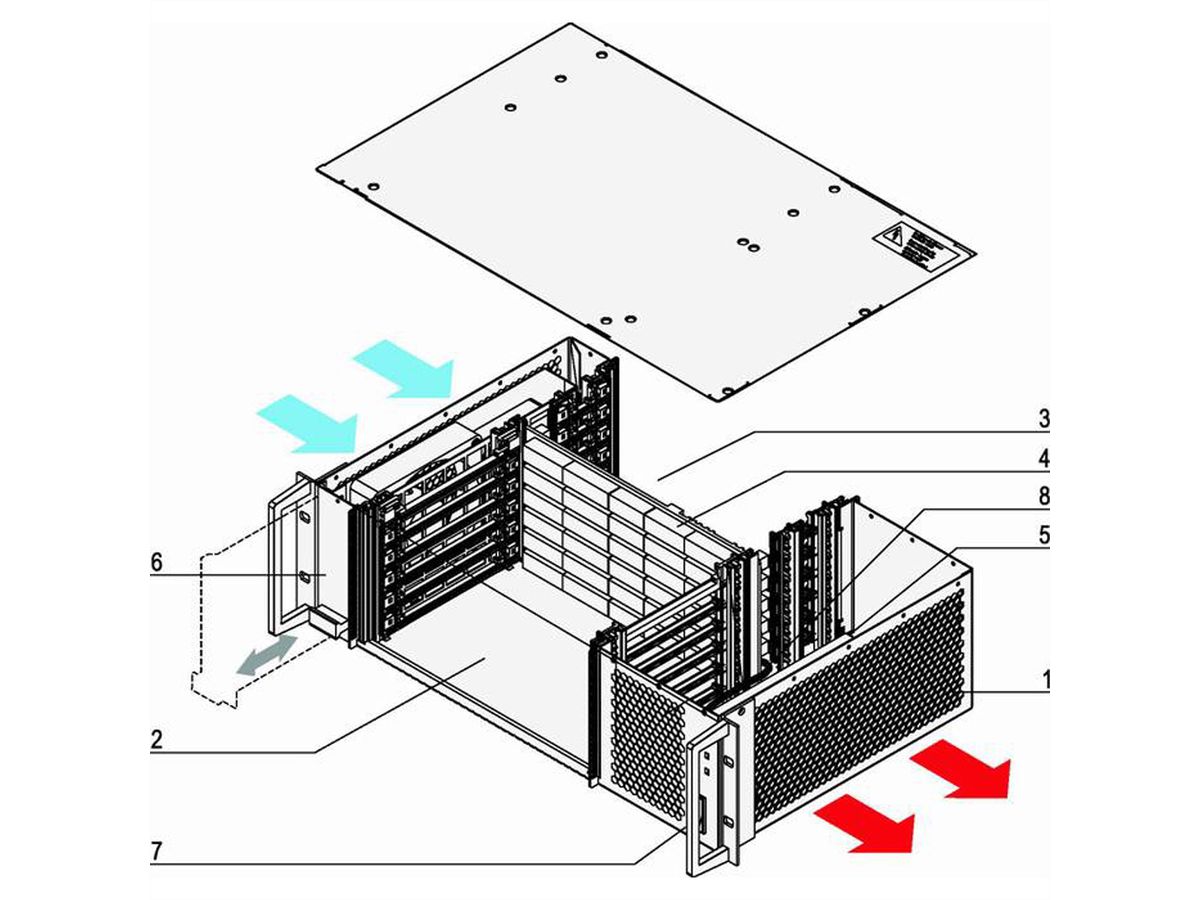

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, St, pulverbeschichtet, schwarz, RAL 9005
Pos.2 (4x):	Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne links montiert), für horizontalen Karteneinbau (6 HE / 160 mm tief)
Pos.3 (4x):	Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne links montiert), für horizontalen Karteneinbau von Rear-I/O-Karten (6 HE / 80 mm tief)
Pos.4 (1x):	Backplane für 6 HE-Karten, 4-Slot, 64 Bit; Systemslot links, konform zu PICMG 2.0 Rev. 3.0
Pos.5 (1x):	ATX-Netzgerät, 250 W; Weitbereichseingang 100 ... 240 VAC (3,3 V / 14 A, 5 V / 20 A, 12 V / 16 A, -12 V / 0,8 A); IEC-Kaltgerätestecker, Schalter inkl. LED (schaltet nur DC-Power ab, Power ON); eingebautem Lüfter
Pos.6 (1x):	Hot Swap Lüftereinheit, 2-Ventilatoren, je 109 m3/h (64 cfm)
Pos.7 (1x):	Netzschalter
Pos.8 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (657,8 KB)

Download

Hersteller-Datenblatt - English (657,1 KB)

Download

PDF-Datenblatt - Benutzeranleitung System (PDF) - Deutsch (703,3 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
