Beschreibung

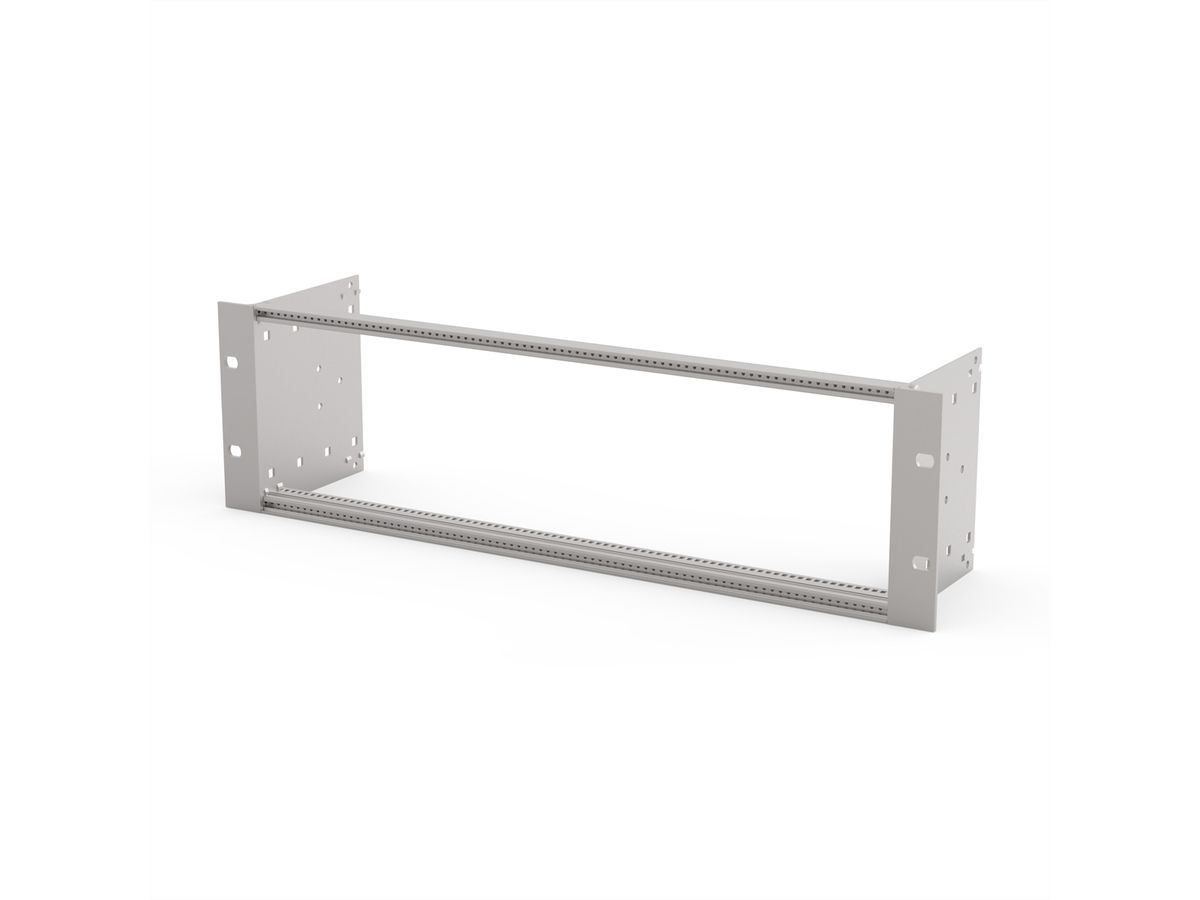

EuropacPRO 19-Zoll-Baugruppenträgersatz für den Einbau von Versorgungsmodule, ungeschirmt, 3 HE, 84 TE, 115 mm

19"MODULE SUPPORT 3U84HP115D

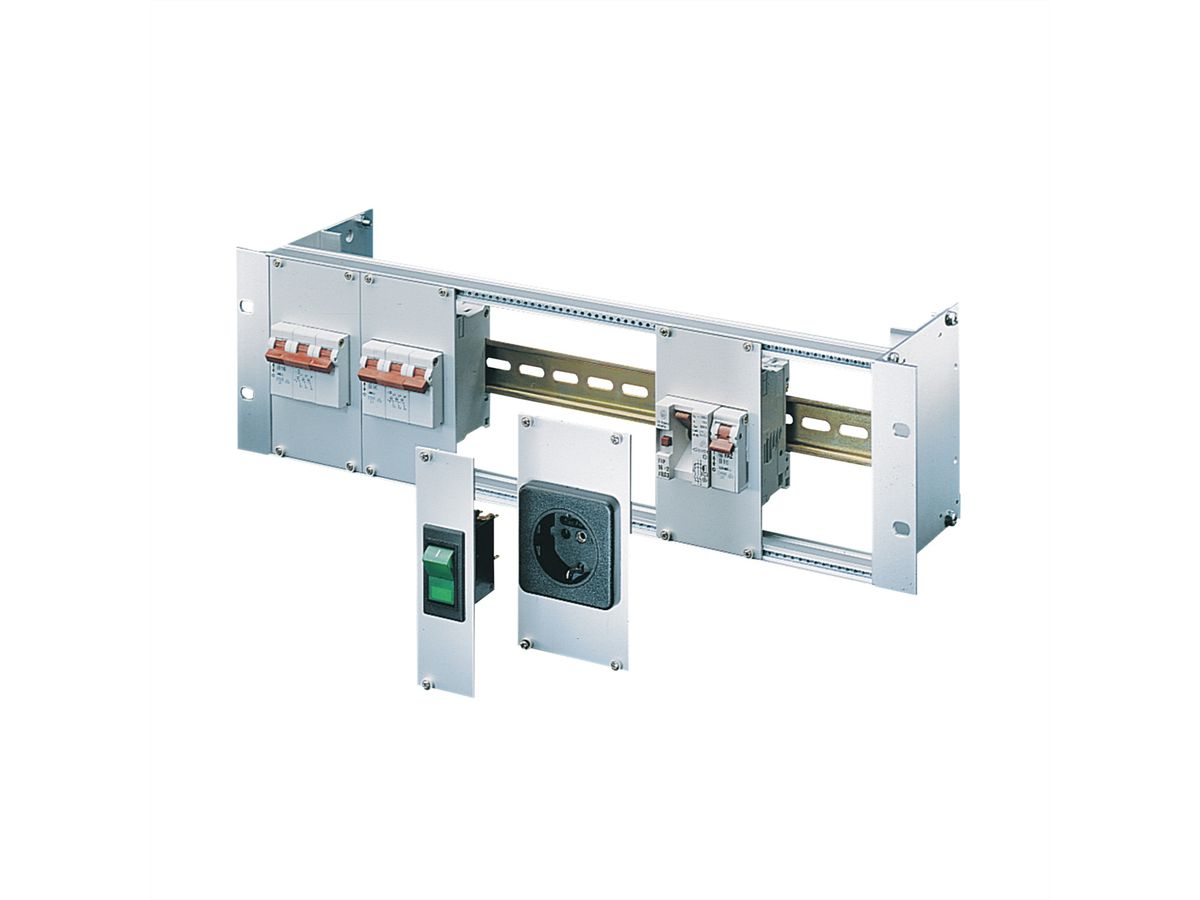

Zur Aufnahme von: Versorgungsmodulen - Versorgungsmodulen mit Gerätetragschiene nach DIN 43880

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Höheneinheiten	3 HE
Breiteneinheiten	84 TE
Maximale Tragkraft	2.5 kg
Höhe	132.55 mm
Breite	482.6 mm
Tiefe	115 mm
Verpackungshöhe	60 mm
Verpackungsbreite	160 mm
Verpackungstiefe	510 mm
Paketgewicht	0.668 kg

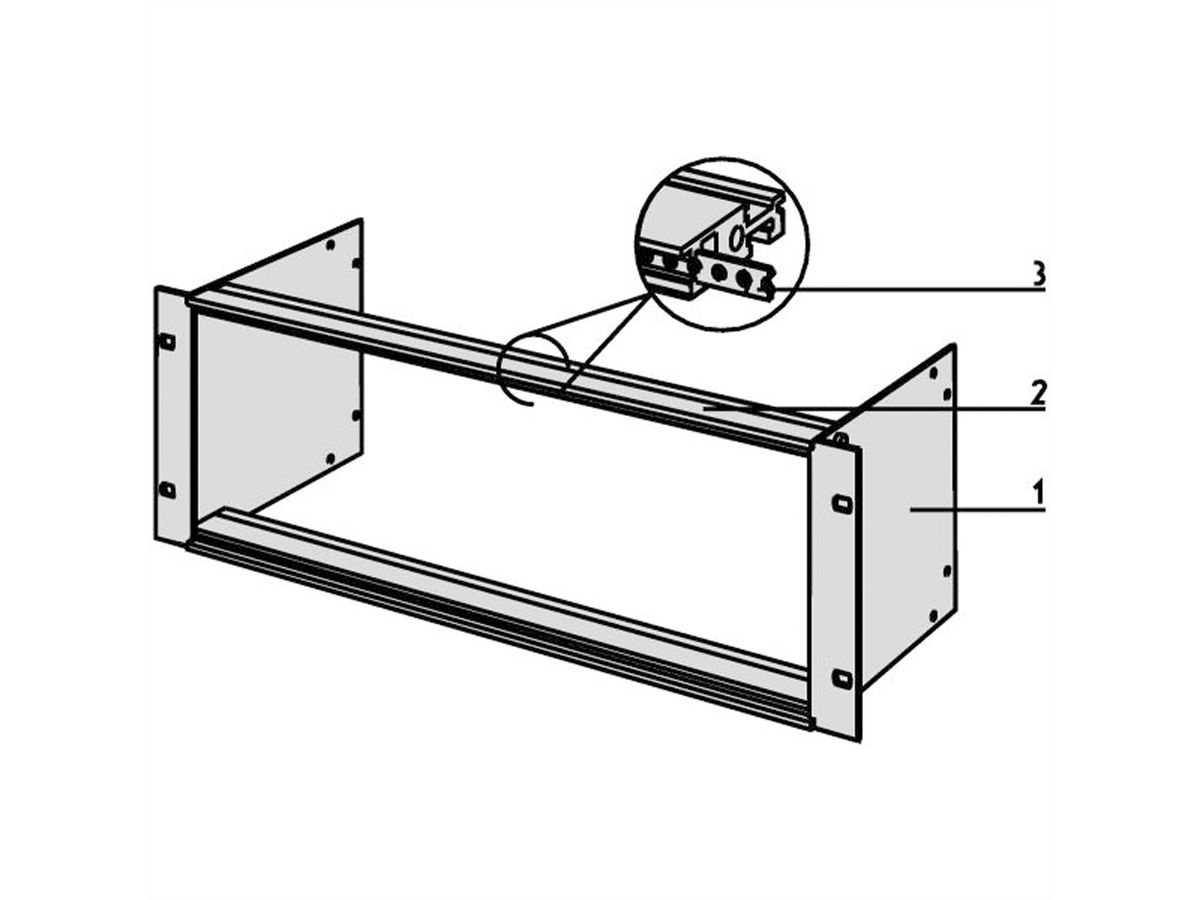

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, AI-Profil, 2 mm, passiviert
Pos.2 (2x):	Modulschiene vorne (L-KD), AI-Profil, Oberfläche eloxiert, Kontaktflächen leitfähig
Pos.3 (2x):	Gewindestreifen M2,5, St-Profil,verzinkt
Pos.4 (1x):	Erdungssatz
Pos.5 (1x):	Befestigungsmaterial
