Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26152180 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 20836220 |
| EAN | 4036088051630 |
| Paketgewicht | 32 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

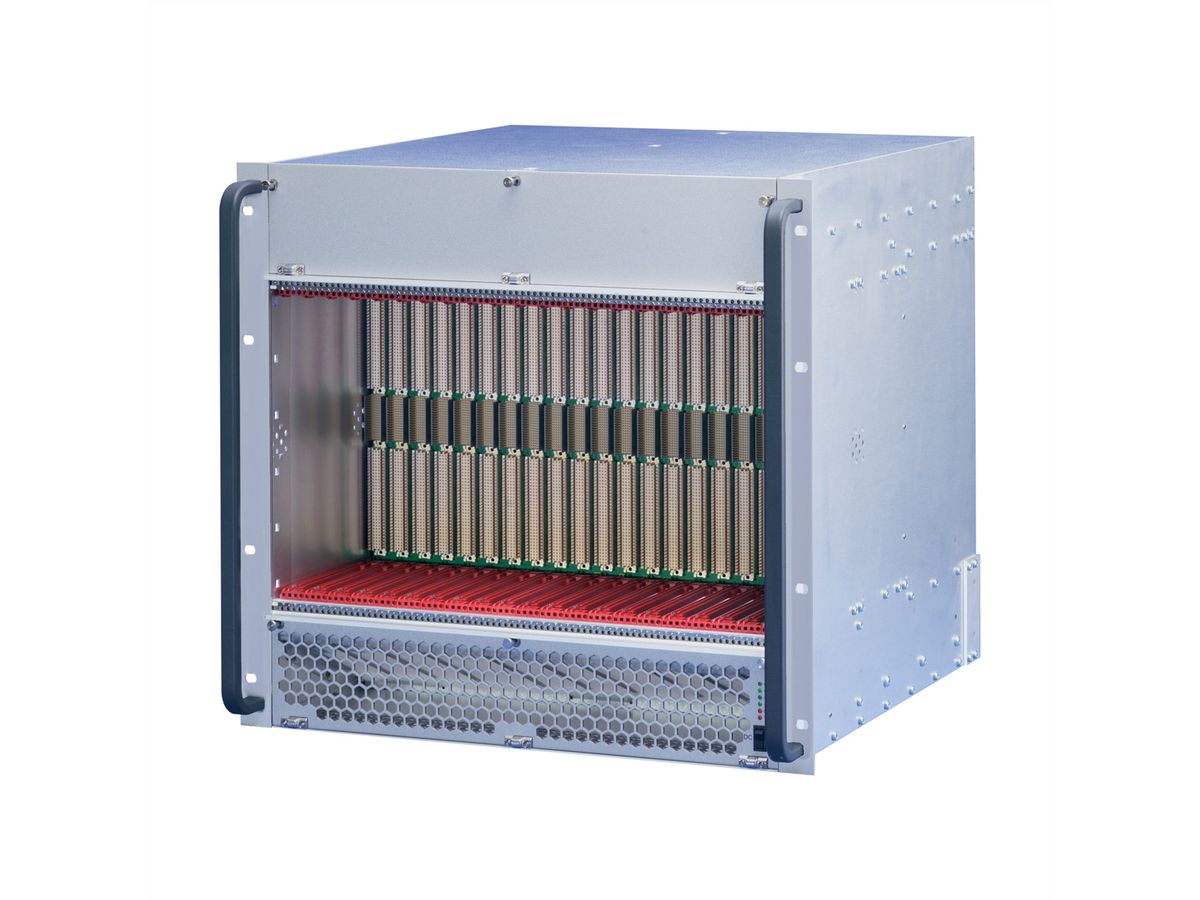

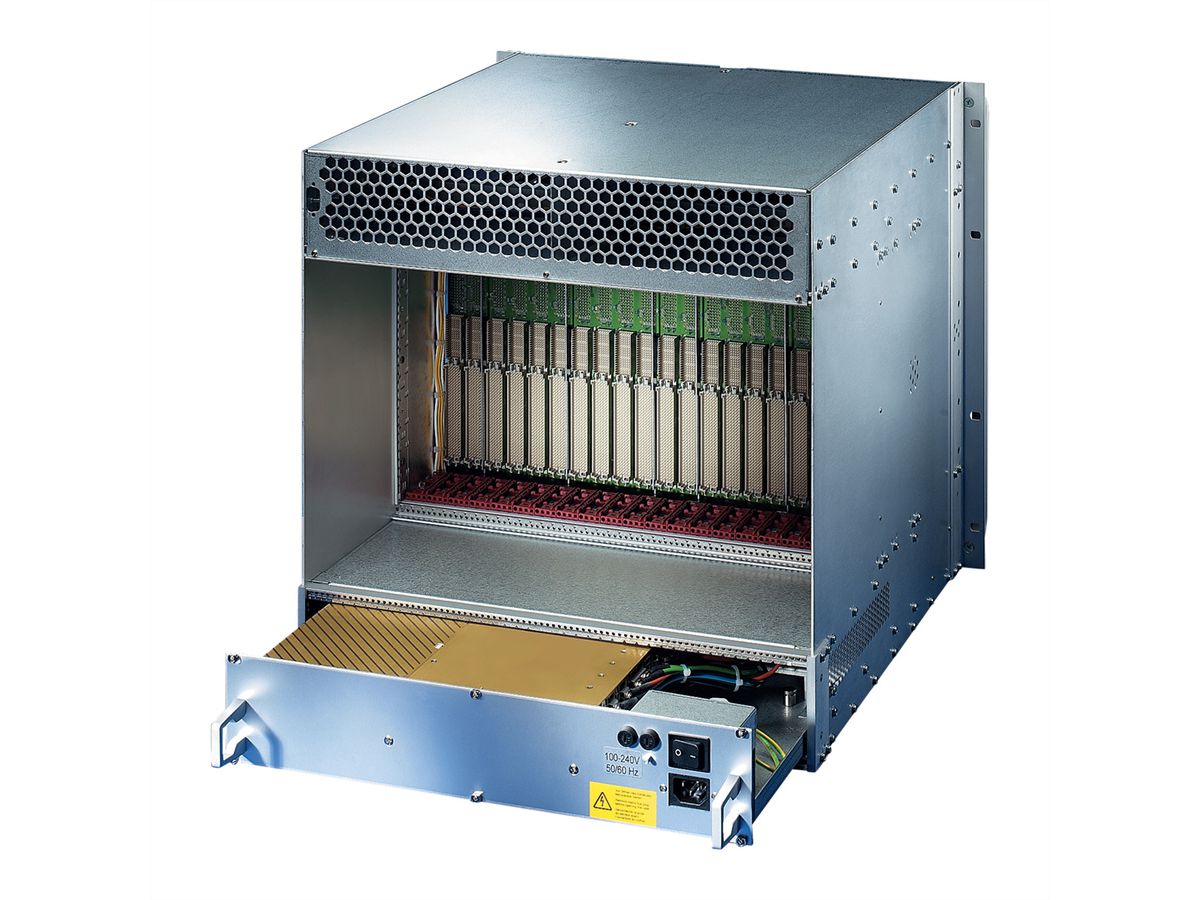

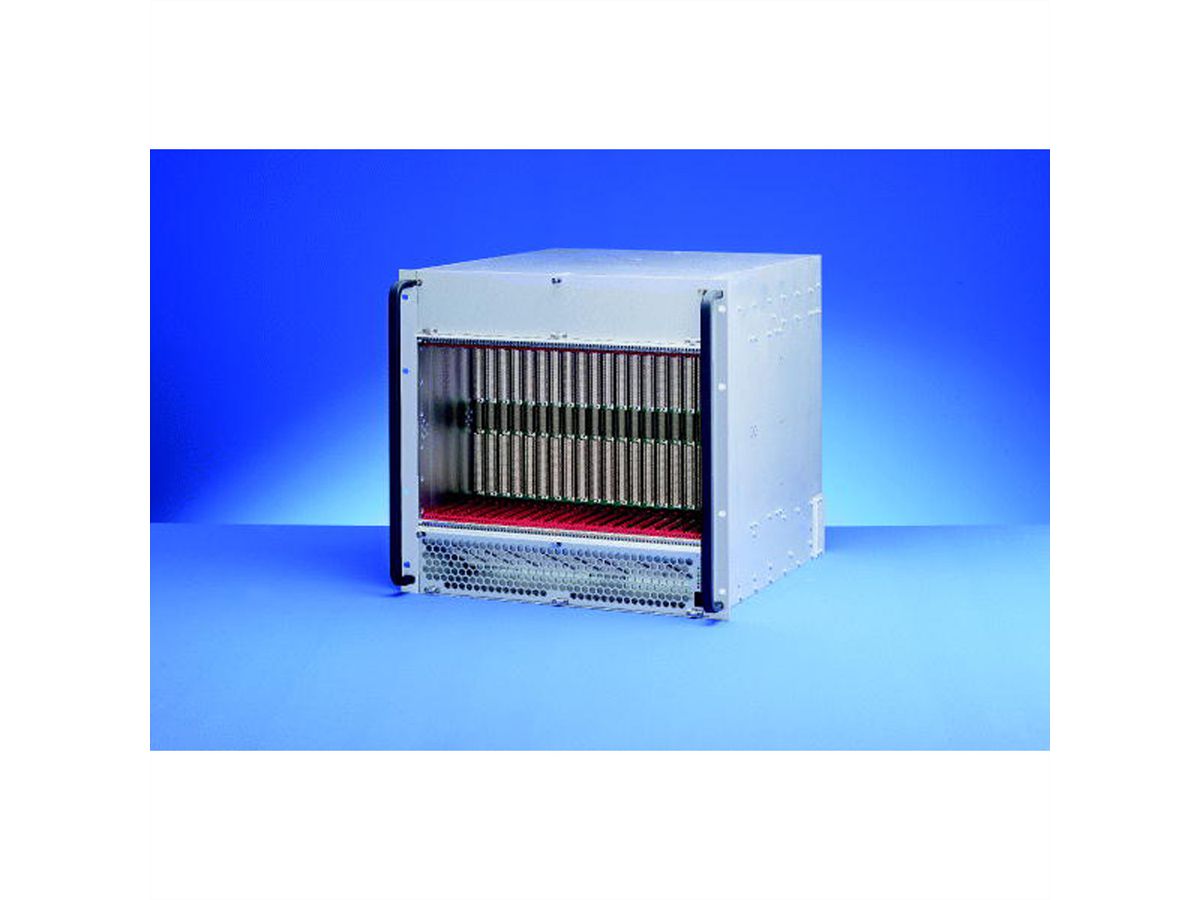

SUBR 10U 84HP 21SL VME64X V2
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1997 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: VME64x21 Slot, 6+1 HE, mit P0-Stecker - Netzgerät, Open Frame, 1000 W - Entwärmung mit zwei ausziehbaren Lüftereinheiten von vorne nach hinten; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | VME PRO Systeme |
| Höheneinheiten | 10 HE |
| Höhe | 443.7 mm |
| Tiefe | 456.5 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 32 kg |

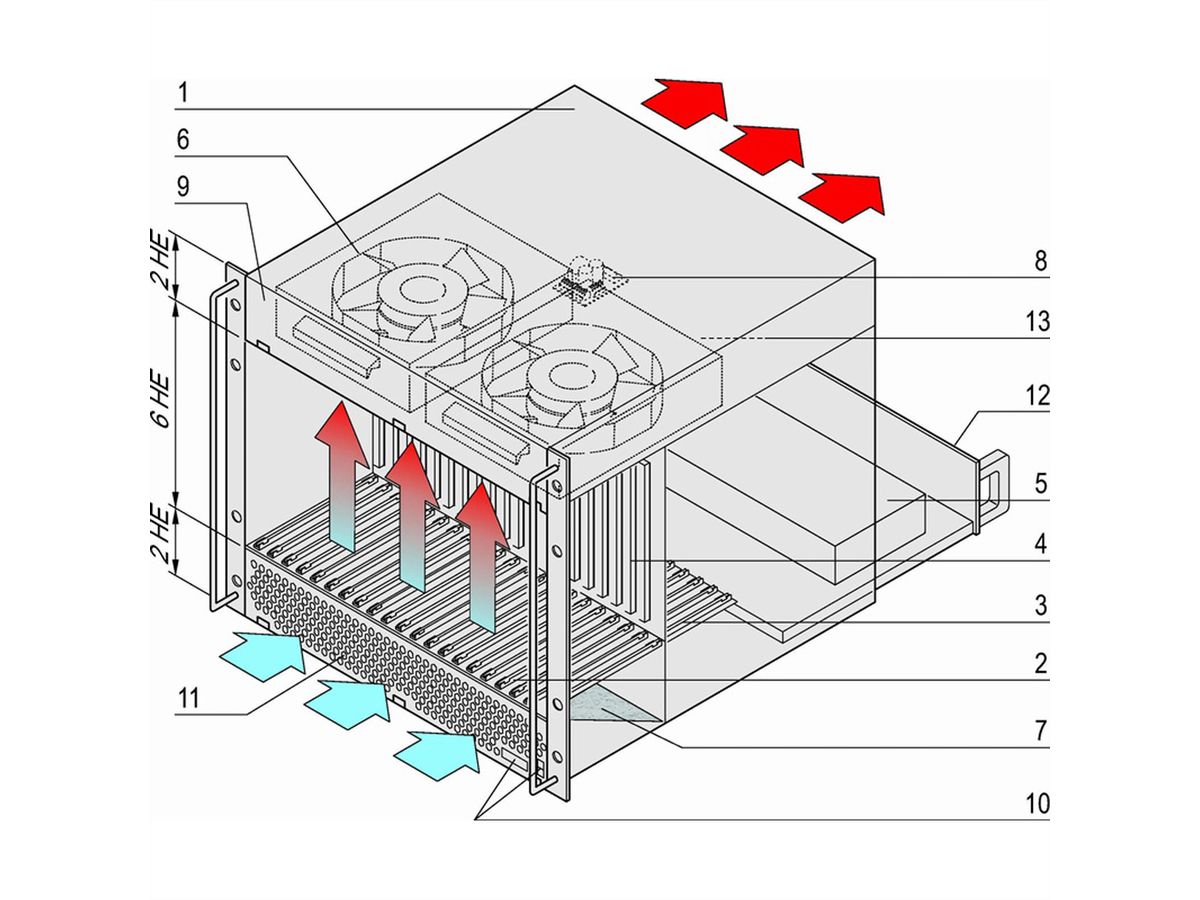

| Pos.1 (1x): | Geschirmter 19"-Einschub, Al, mit geschlossenem Deck- und Bodenblech; Frontgriffe (RAL 7016), 19"-Winkel, Frontplatten (RAL 9006) |
|---|---|
| Pos.2 (21x): | Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief) |
| Pos.3 (21x): | Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief) |
| Pos.4 (1x): | Backplane VME64x für 6 HE Karten + 1 HE, 21 Slot, mit P0 Stecker |
| Pos.5 (1x): | Netzgerät, Open Frame; 1000 W; Weitbereichseingang, 100 ... 240 VAC; Ausgang, 3,3 V/60 A, 5 V/120 A, 12 V/17 A, -12 V/17 A; Lüfter eingebaut |
| Pos.6 (2x): | Lüfterkassette mit drehzahlgeregeltem Radiallüfter (je 500 m3/h = 295 cfm) zur Belüftung der Boards; hinter klappbarer Frontplatte (2 HE) montiert |
| Pos.7 (1x): | Luftfilter |
| Pos.8 (1x): | Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021) |
| Pos.9 (1x): | Frontplatte, klappbar, 2 HE, 84 TE |
| Pos.10 (1x): | Anzeigemodul; Netzschalter, DC |
| Pos.11 (1x): | Frontplatte, klappbar, perforiert, 2 HE, 84 TE |
| Pos.12 (1x): | AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung |
| Pos.13 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
