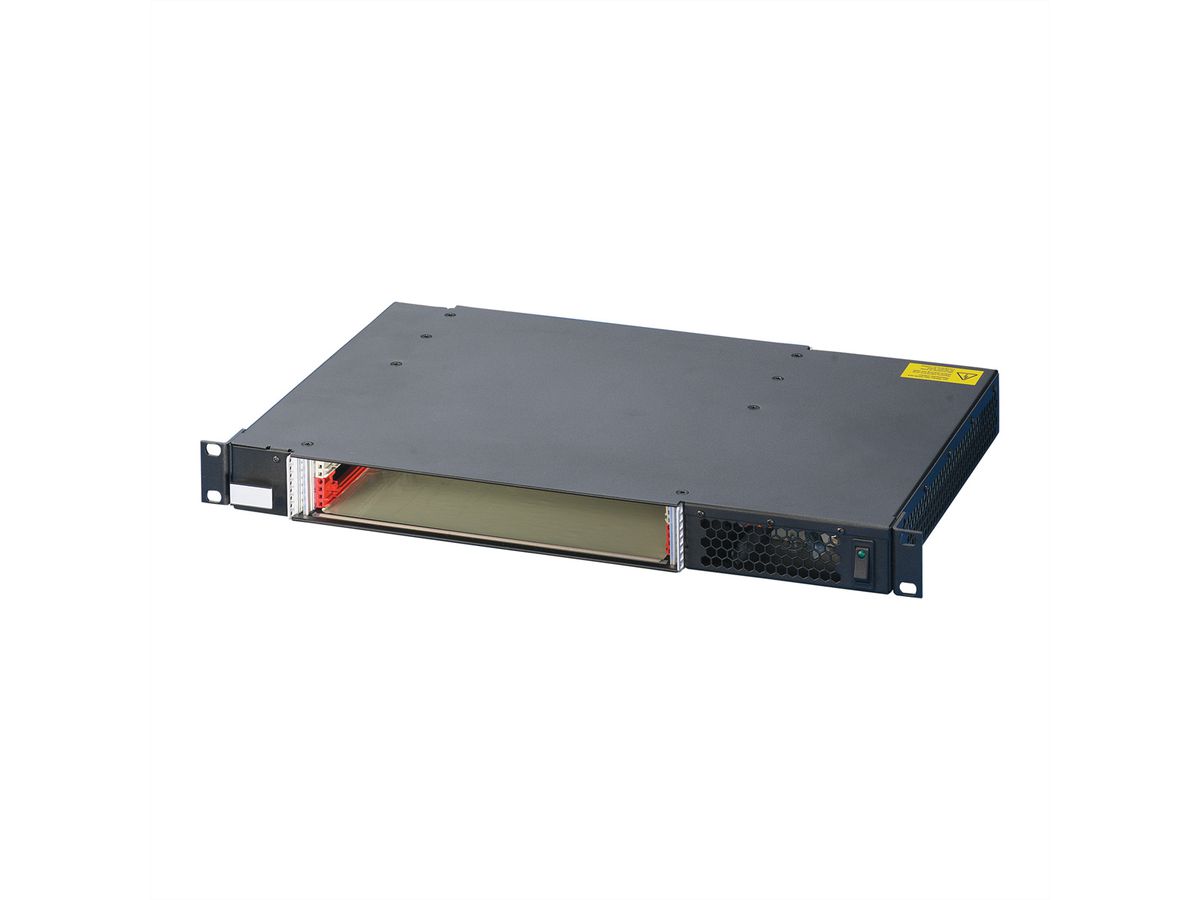

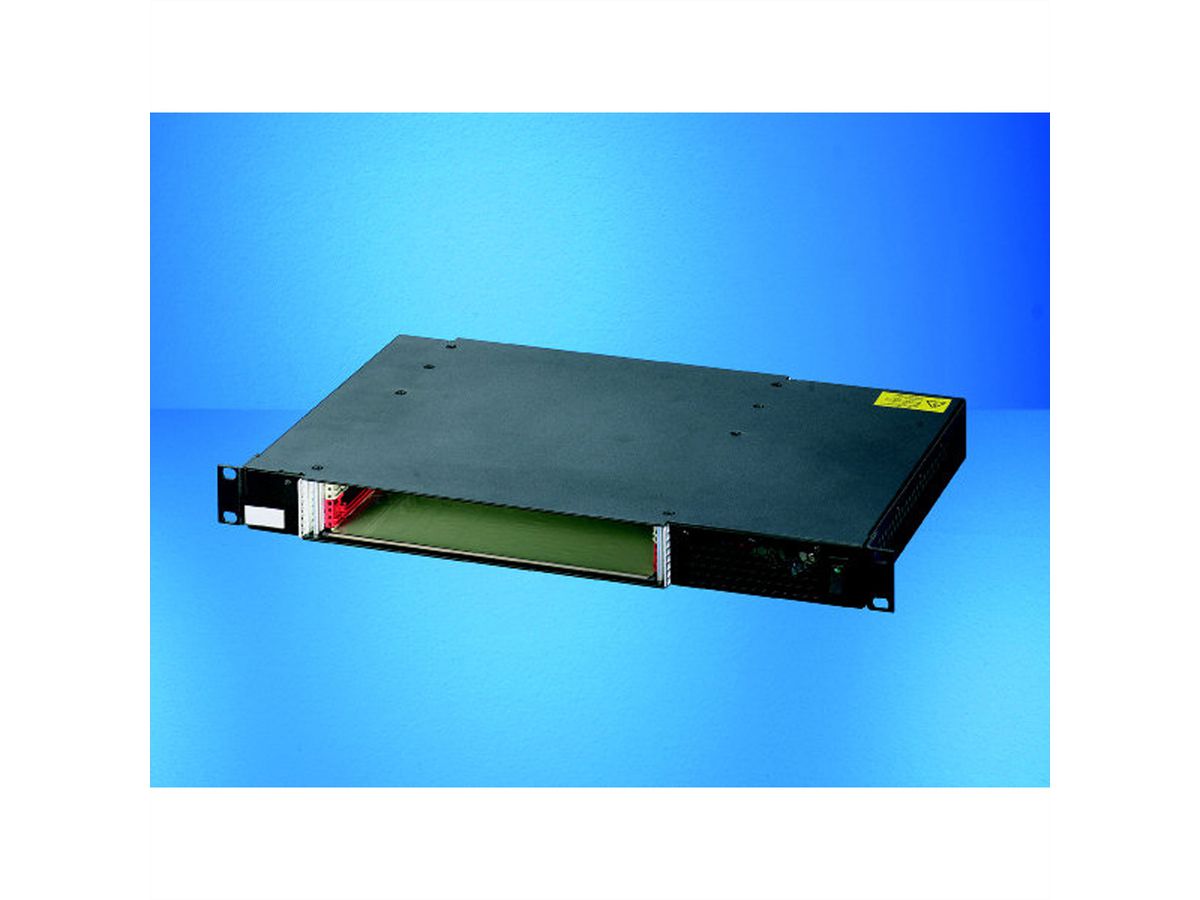

SCHROFF 1 HE, 2 Slot, mit Rear I/O und ATX-Netzgerät - BGTR 1HE 275T 2SL CPCI ATX

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	26155986
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24579077
EAN	4036088197802
Paketgewicht	5,44 kg

Beschreibung

CPCI System mit ATX-Netzteil, horizontal, 1 HE, 2 Slot

SUBR 1U 275D 2SL CPCI ATX

System für horizontalen Kartenausbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: 2-Slot, 6 HE, 64 Bit - Systemslot links - ATX-Netzgerät, 250 W - Entwärmung erfolgt mit Hot Swap Lüftereinheit (von rechts nach links)

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	CompactPCI Backplanes
Höheneinheiten	1 HE
Höhe	44.64 mm
Tiefe	275 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	5.44 kg

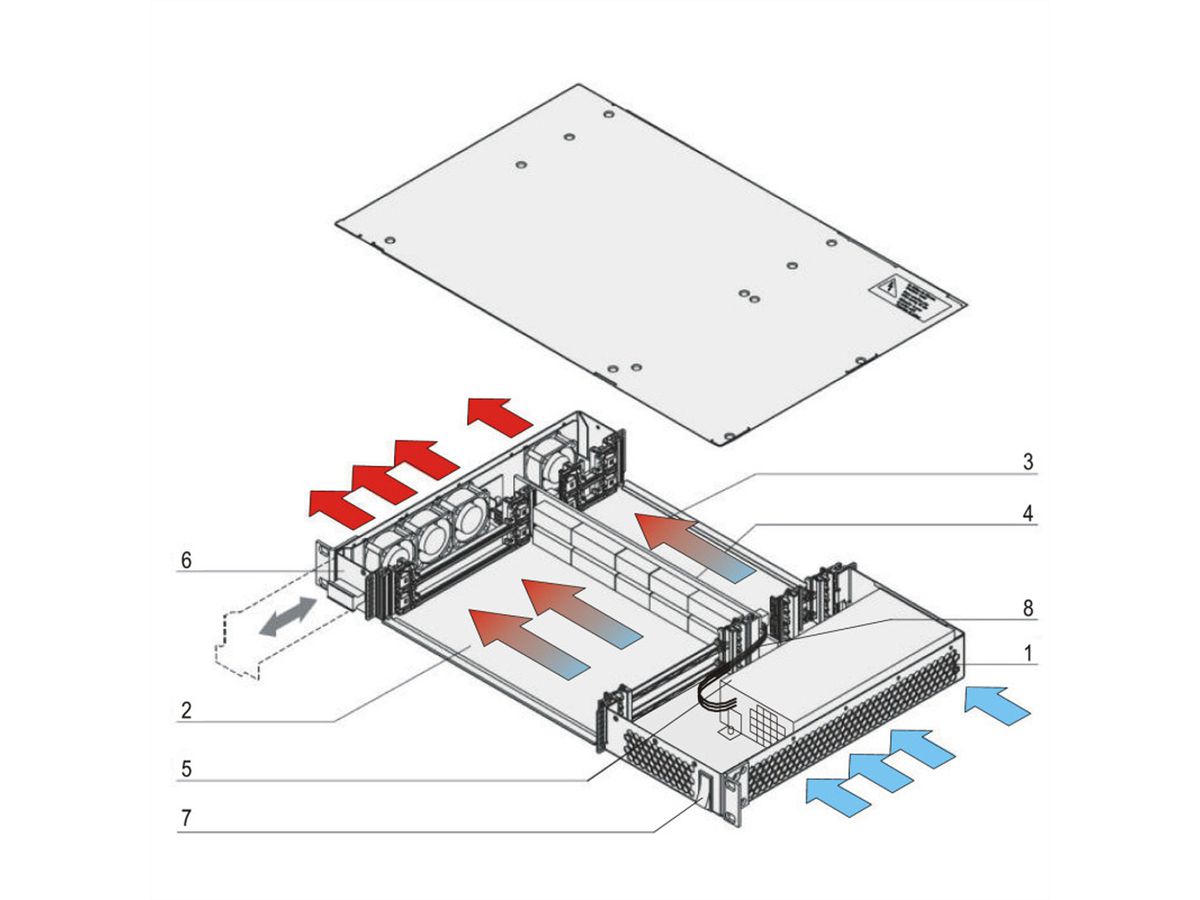

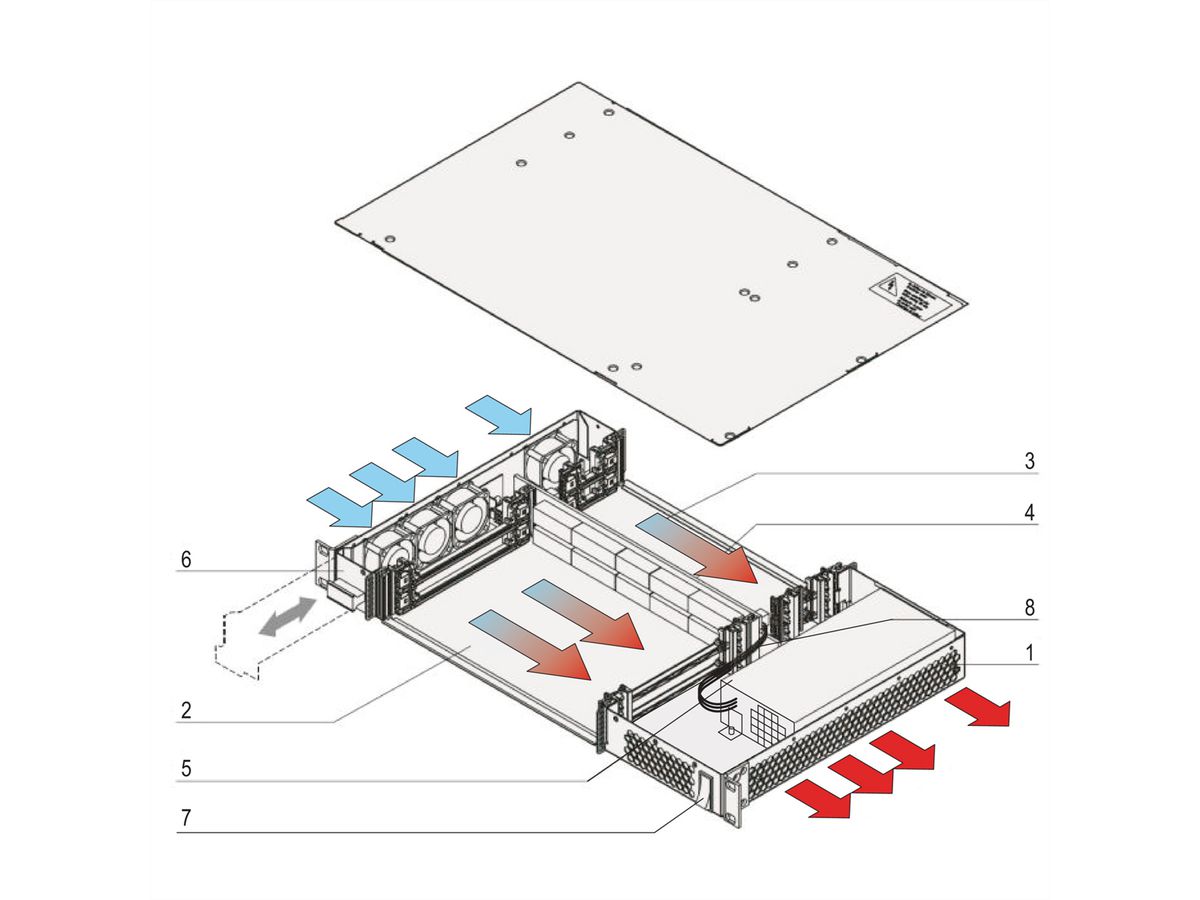

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, St, pulverbeschichtet, schwarz, RAL 9005
Pos.2 (2x):	Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne links montiert), für horizontalen Karteneinbau (6 HE / 160 mm tief)
Pos.3 (2x):	Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne links montiert), für horizontalen Karteneinbau von Rear-I/O-Karten (6 HE / 80 mm tief)
Pos.4 (1x):	Backplane für 6 HE-Karten, 2-Slot, 64 Bit; Systemslot links, konform zu PICMG 2.0 Rev. 3.0
Pos.5 (1x):	ATX-Netzgerät, 250 W; Weitbereichseingang 100 ... 240 VAC (3,3 V / 14 A, 5 V / 23 A, 12 V / 16 A, -12 V / 0,5 A); IEC-Kaltgerätestecker, Schalter inkl. LED (schaltet nur DC-Power ab, Power ON); eingebautem Lüfter
Pos.6 (1x):	Hot Swap Lüftereinheit, 4-Ventilatoren, je 13,5 m3/h (8 cfm)
Pos.7 (1x):	Netzschalter
Pos.8 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
