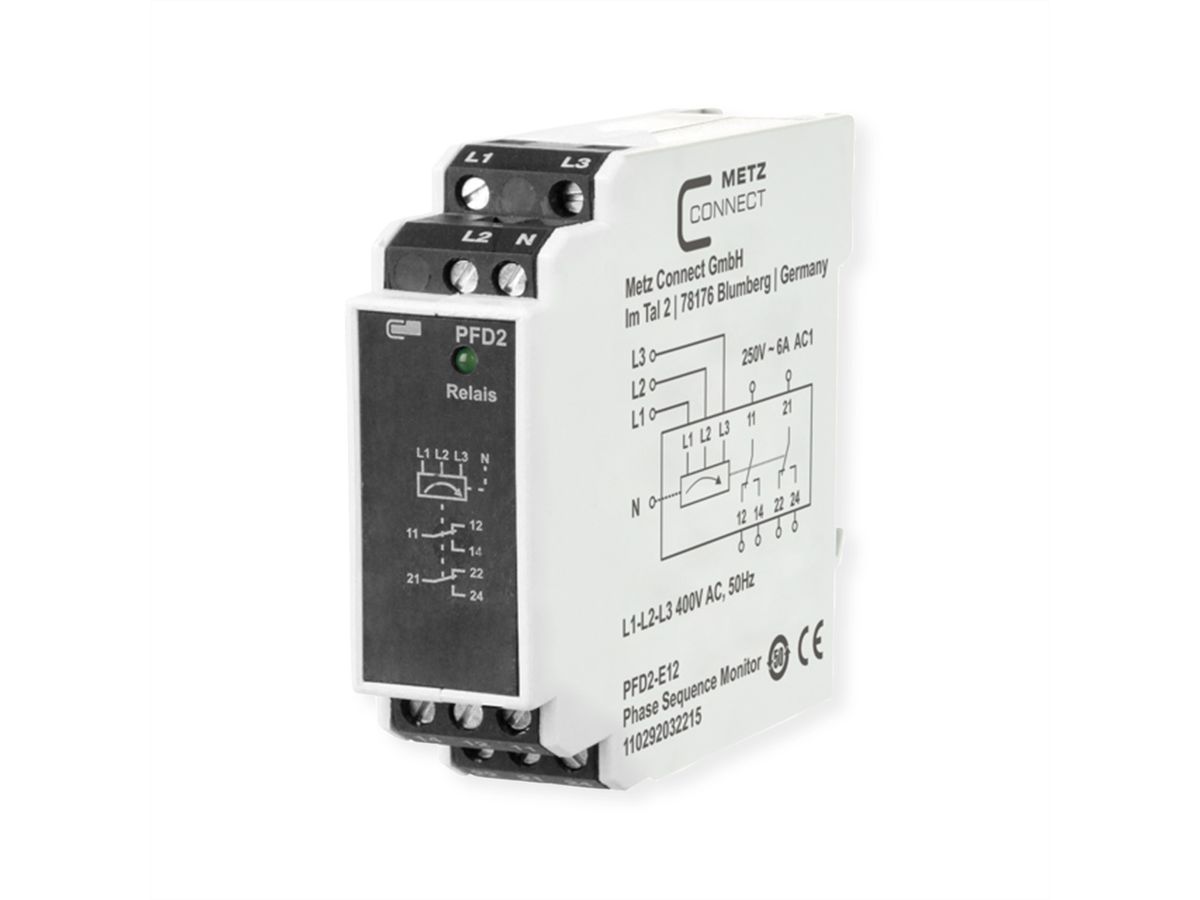

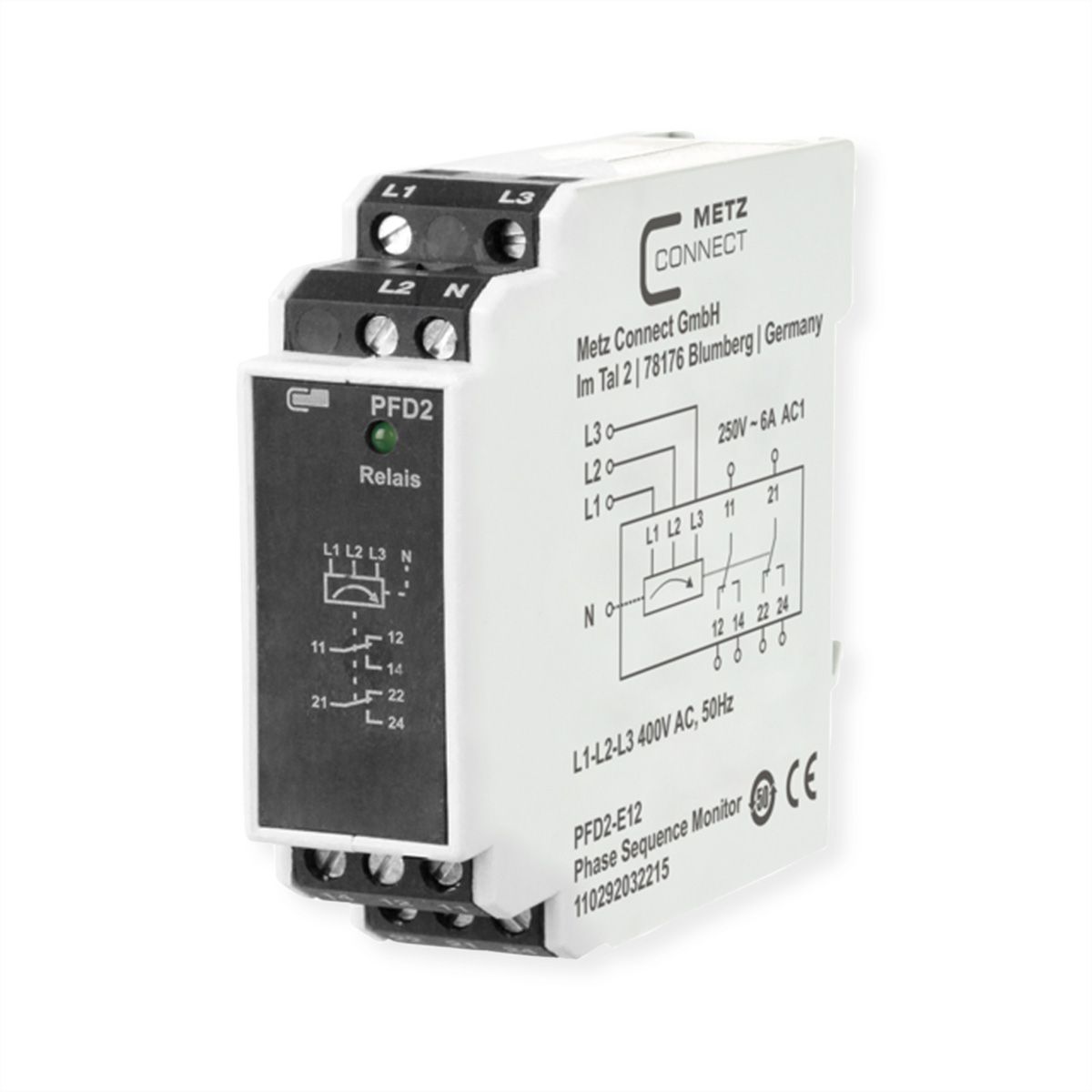

METZ CONNECT PFD2-E12 Phasenüberwachung

METZ CONNECT PFD2-E12 Phasenüberwachung

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 06.12.2024
Art.-Nr. 21140285
Marke / Hersteller METZ CONNECT
Herst.-Art.-Nr. 110292032215
EAN 4250184118176

Beschreibung

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall.

Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.

Spezifikationen

Hersteller METZ CONNECT
Produktgruppe Gebäudeautomation
Produkttyp Phasenüberwachungsrelais
Farbe mehrfarbig
Schutzart (IP Code)
  • IP40
  • IP20
Betriebstemperatur min. 0 °C
Betriebstemperatur max. 55 °C
Höhe 11.8 cm
Breite 4.6 cm
Tiefe 7.6 cm
Gewicht 110 g
Verpackungshöhe 0 mm
Verpackungsbreite 0 mm
Verpackungstiefe 0 mm
Paketgewicht 0 kg

Downloads

Hersteller-Datenblatt - Deutsch (3,0 MB)

Download

Hersteller-Datenblatt - English (3,1 MB)

Download
