Beschreibung

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw.

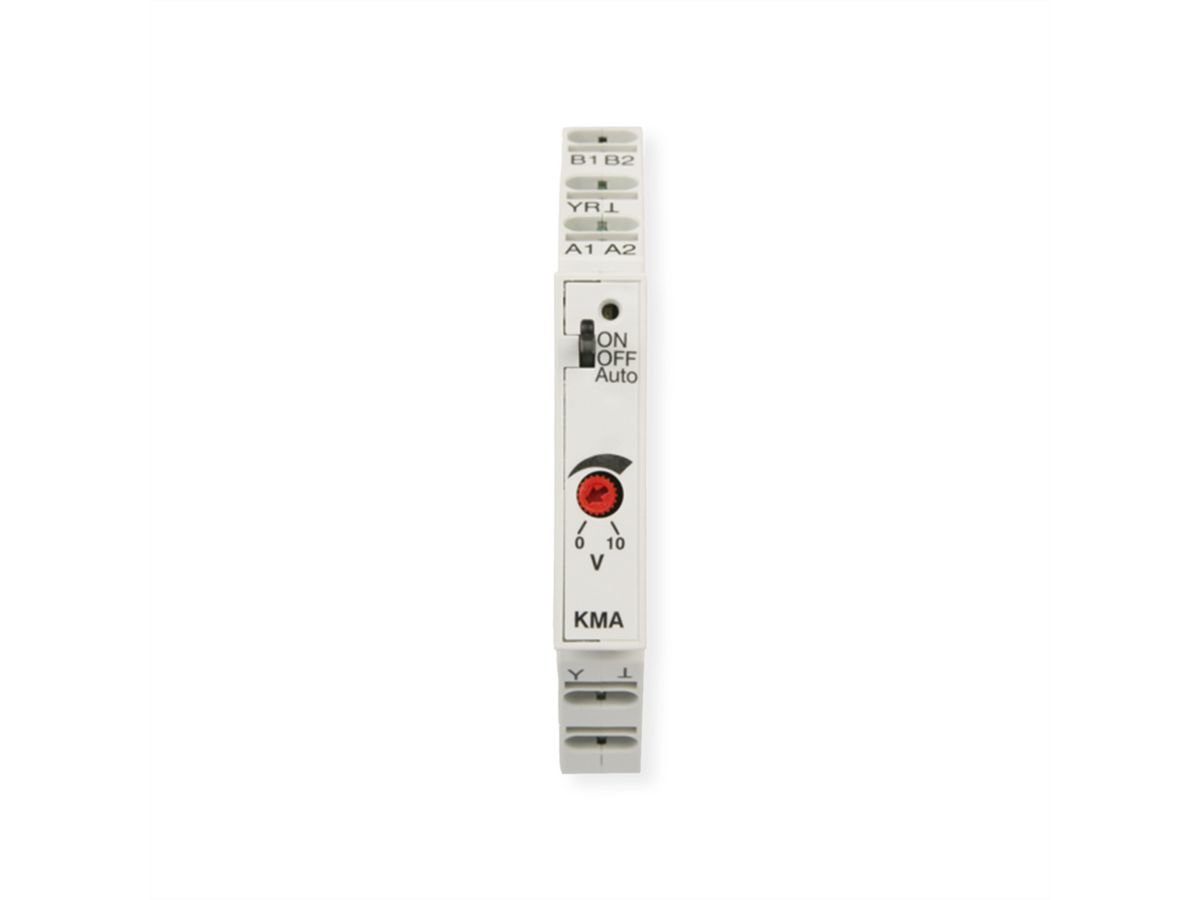

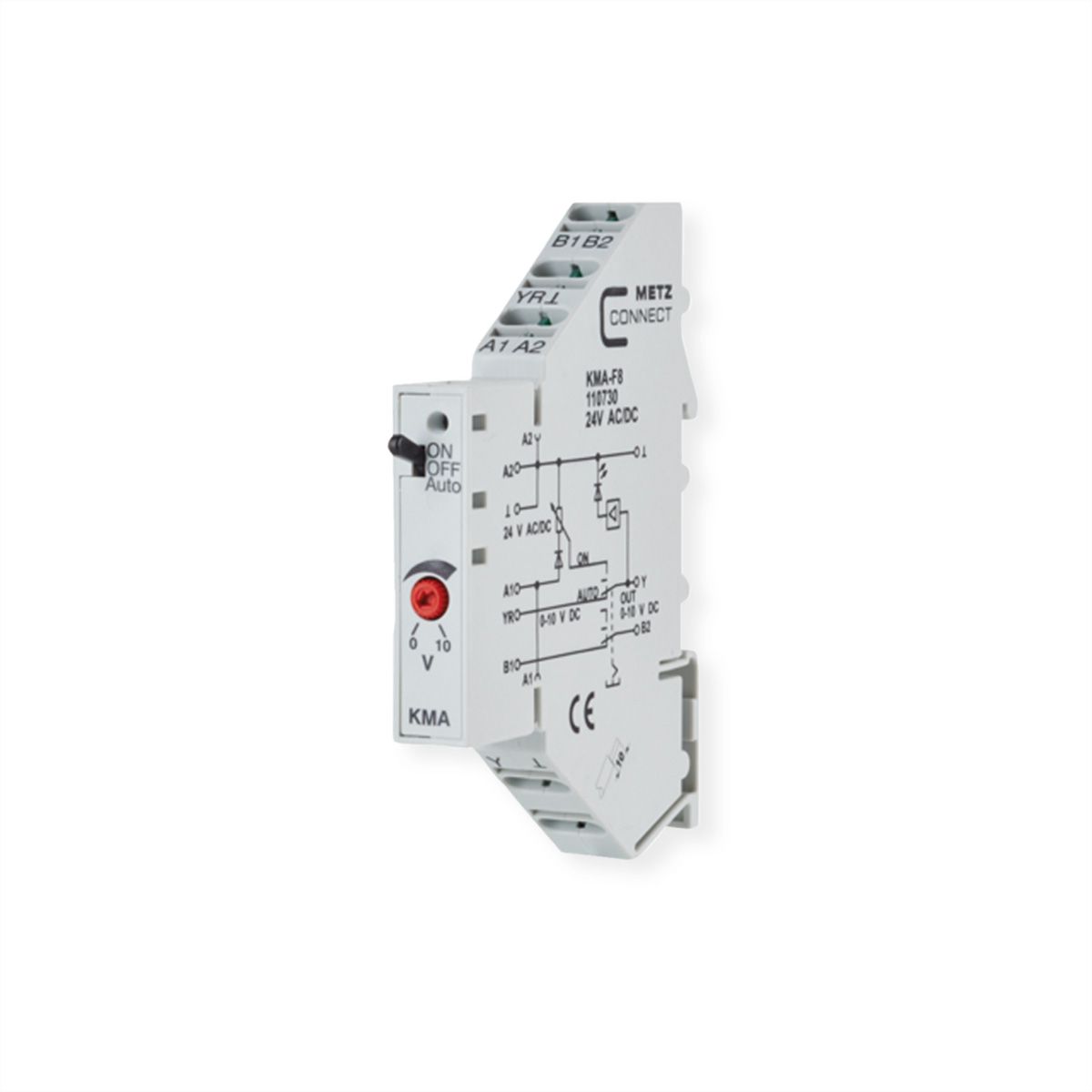

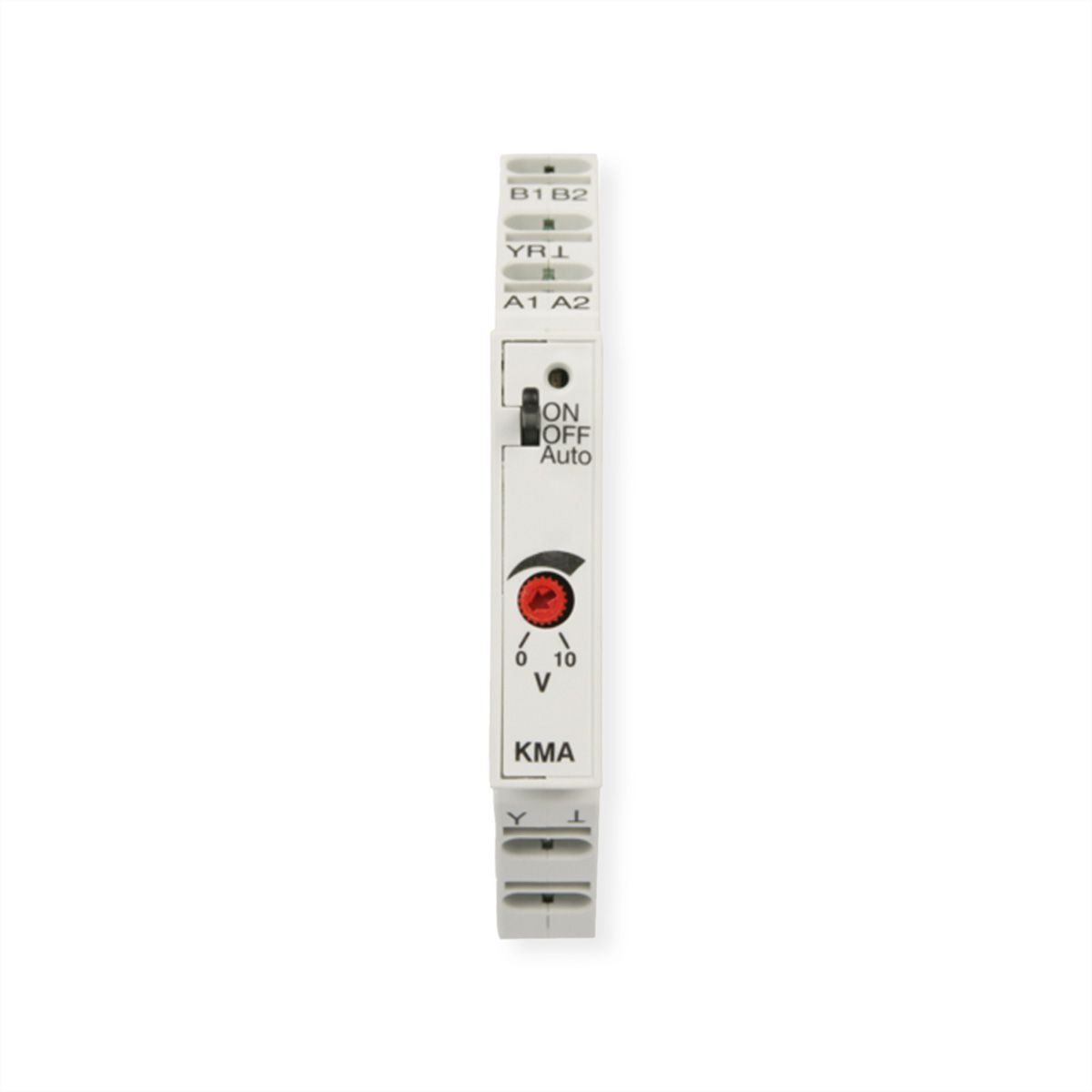

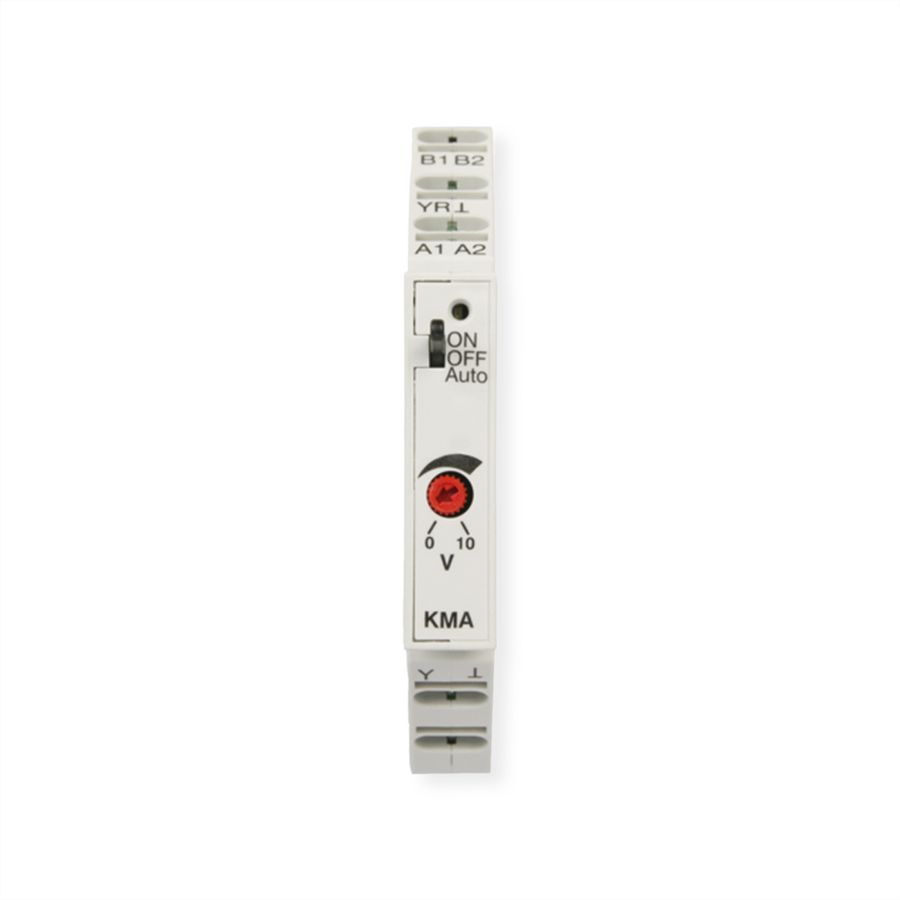

Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

• Anschluss mit Federkraftklemmen (Push-In)
• Sollwertgeber
• Handbedienebene mit Rückmeldung
• LED-Helligkeit proportional zur Stellgröße

Spezifikationen

Hersteller	METZ CONNECT
Produktgruppe	Gebäudeautomation
Produkttyp	Schnittstellenmodule
Farbe	mehrfarbig
Schutzart (IP Code)	IP40 IP20
Betriebstemperatur min.	-5 °C
Betriebstemperatur max.	55 °C
Höhe	7.5 cm
Breite	9 cm
Tiefe	11.7 cm
Gewicht	31 g
Verpackungshöhe	30 mm
Verpackungsbreite	70 mm
Verpackungstiefe	90 mm
Paketgewicht	0.03 kg

Downloads

Hersteller-Datenblatt - Deutsch (895,6 KB)

Download

Hersteller-Datenblatt - English (892,4 KB)

Download
