Beschreibung

Der intelligente Automatische Transferschalter (ATS) zur redundanten Stromversorgung

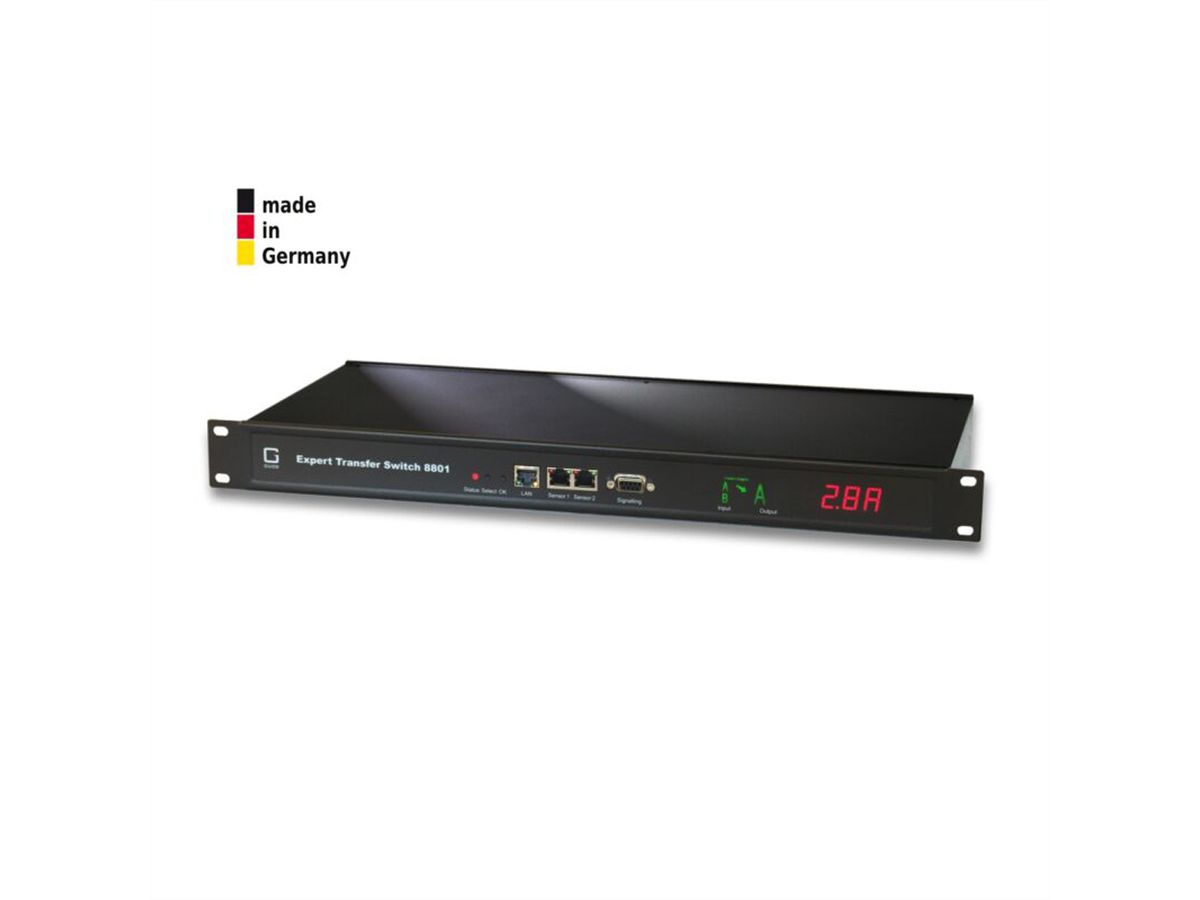

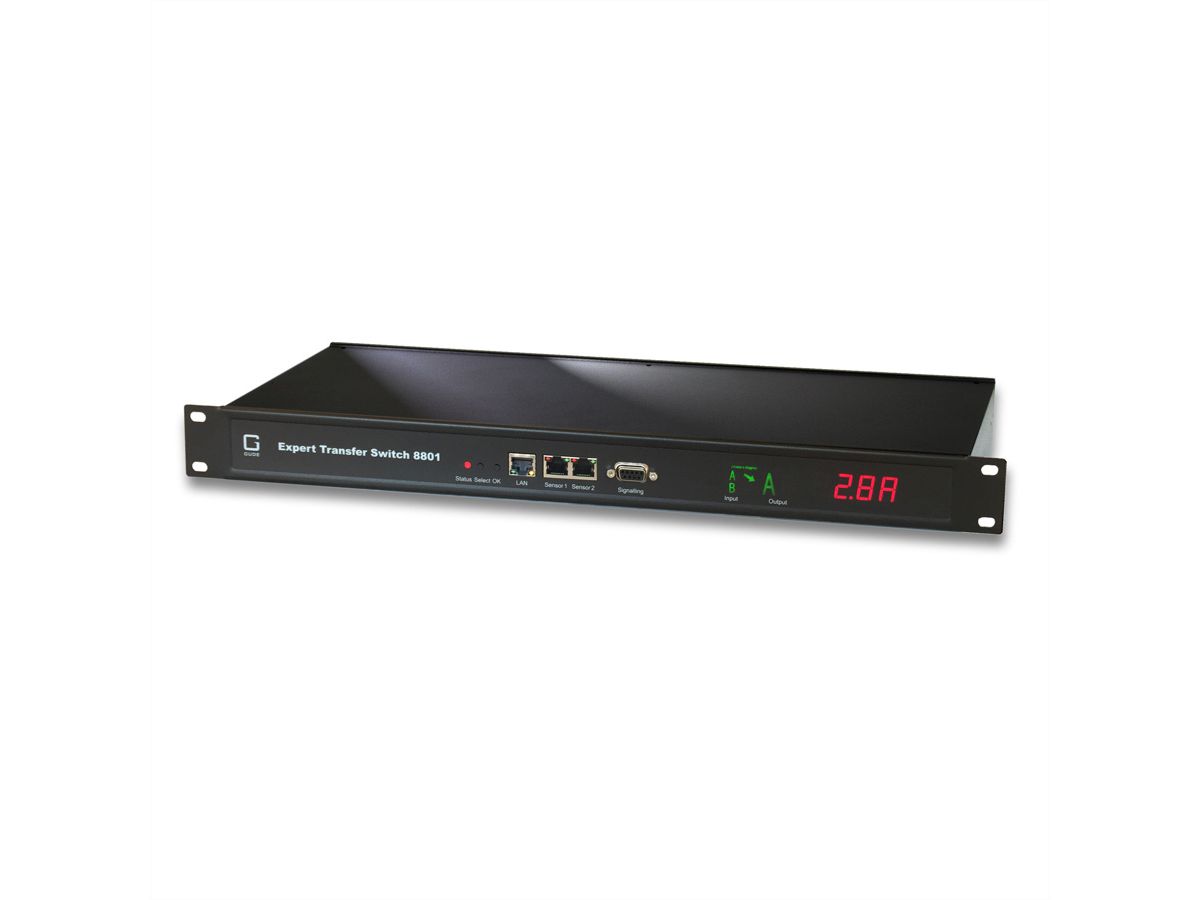

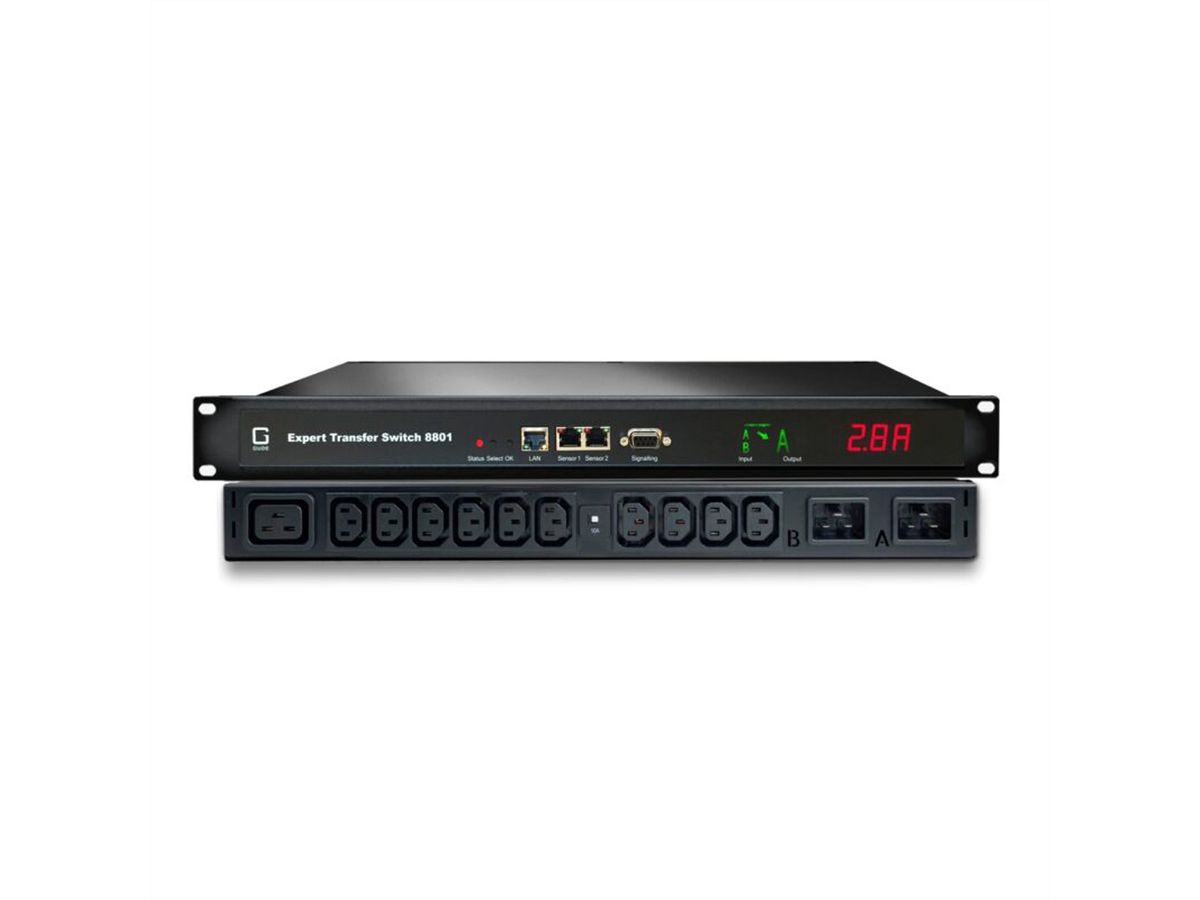

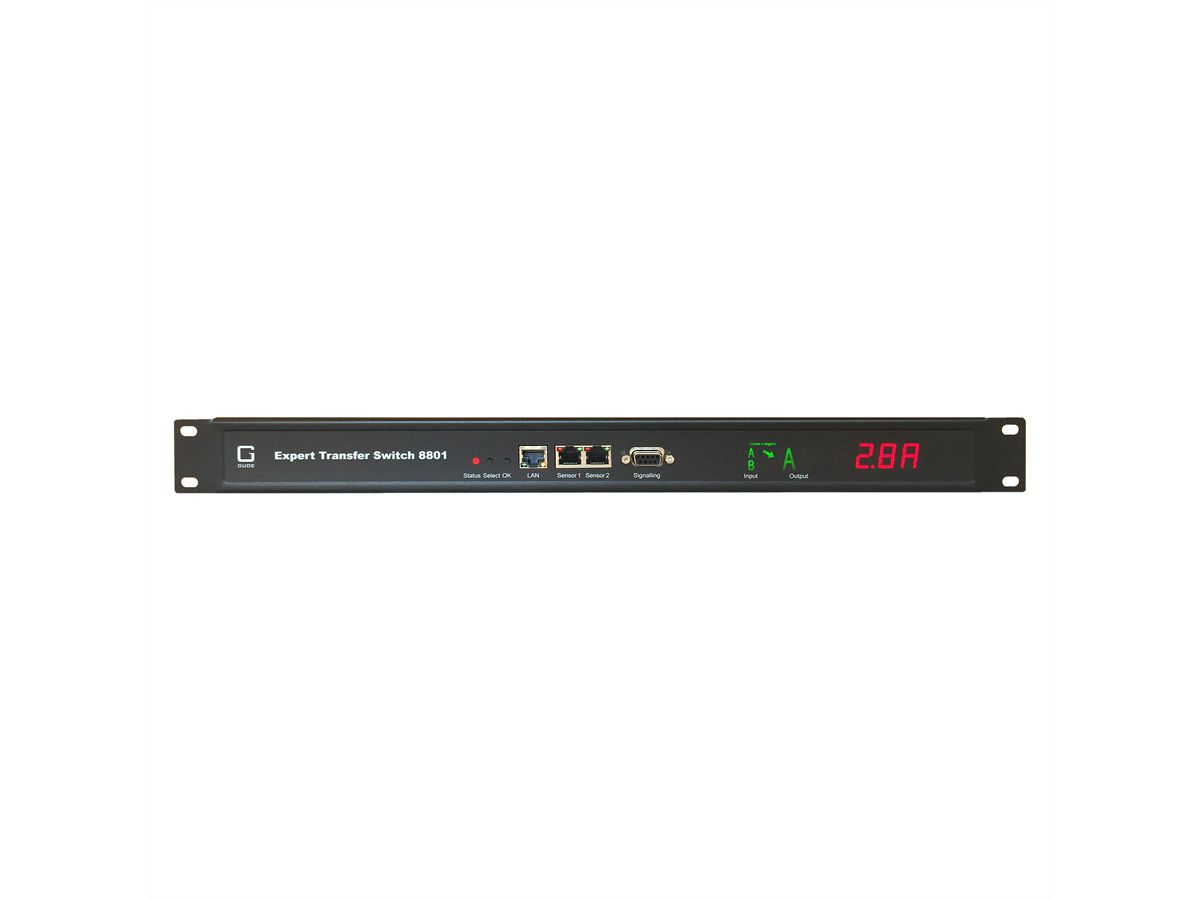

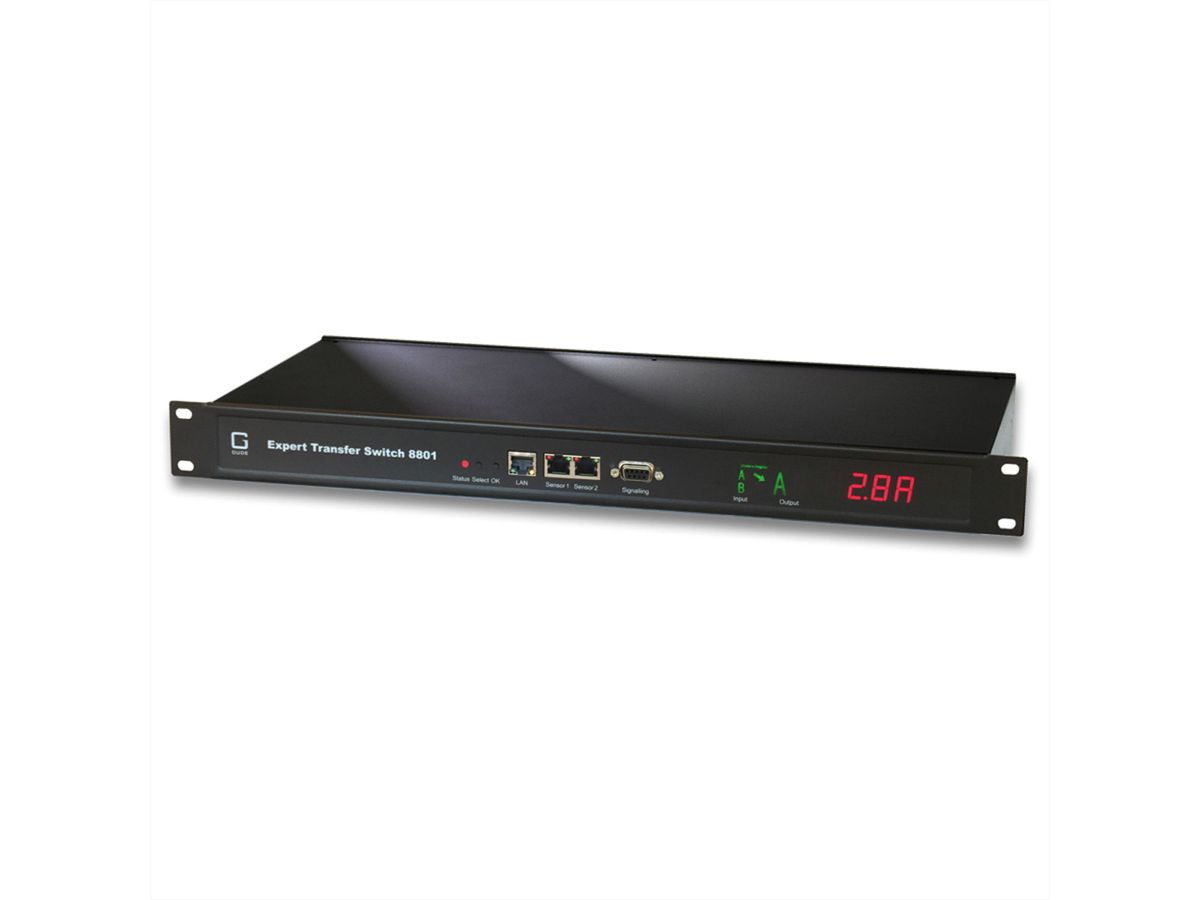

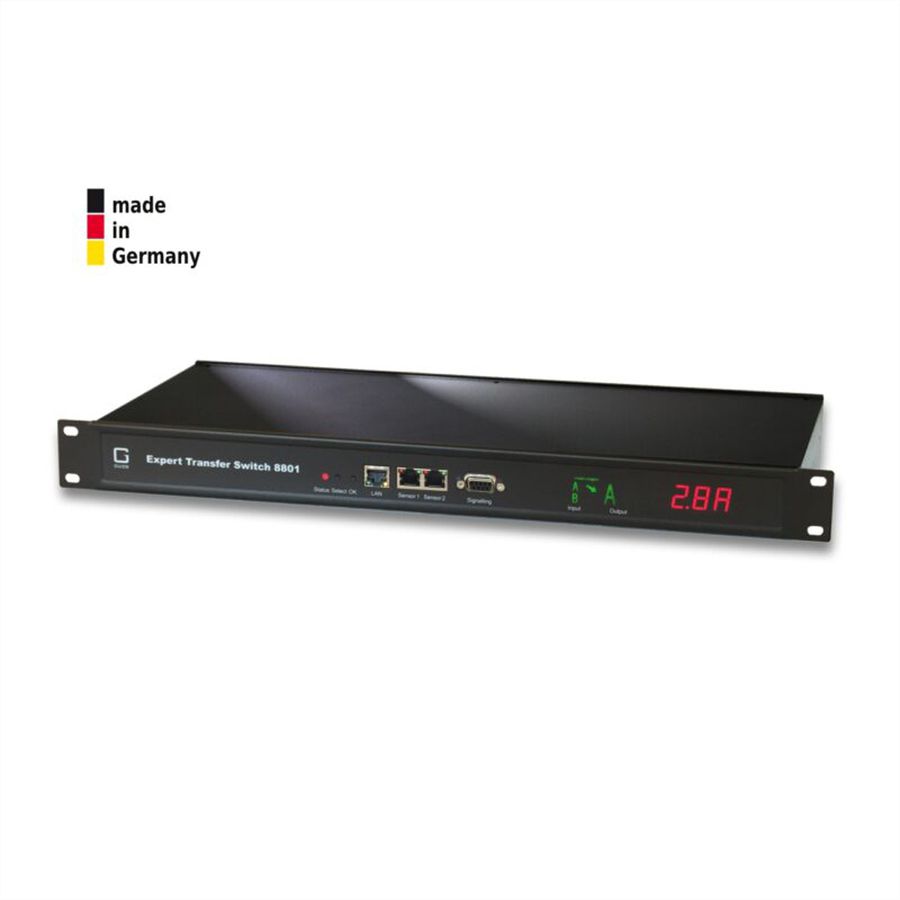

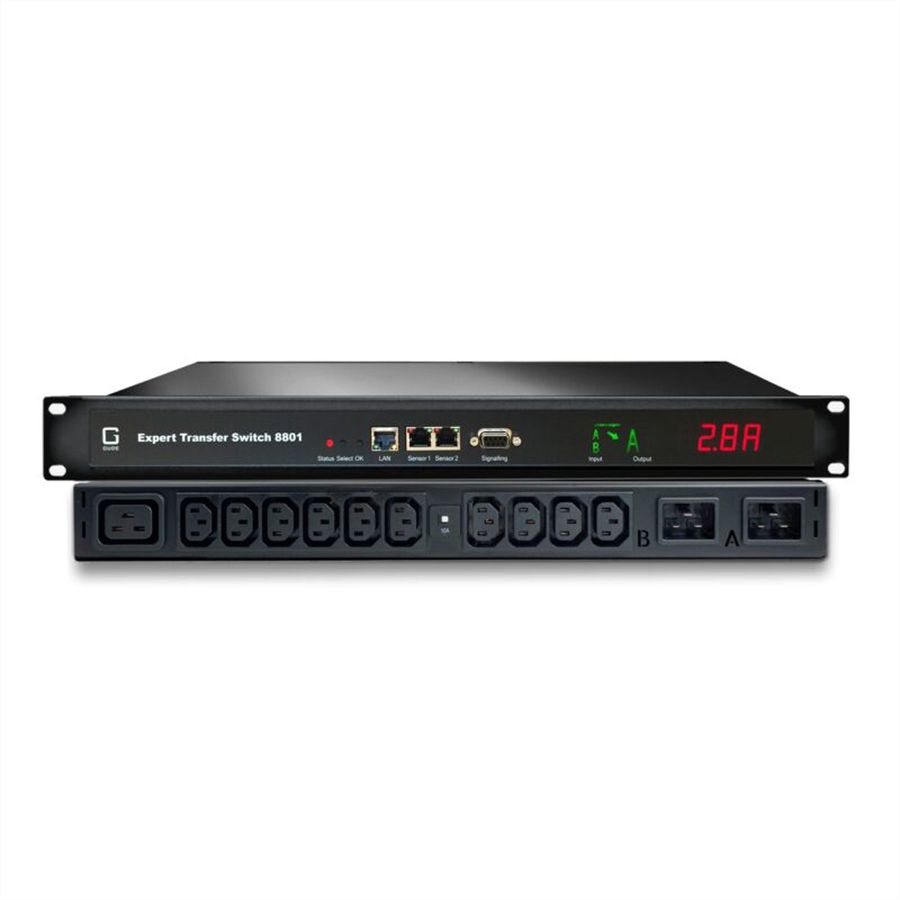

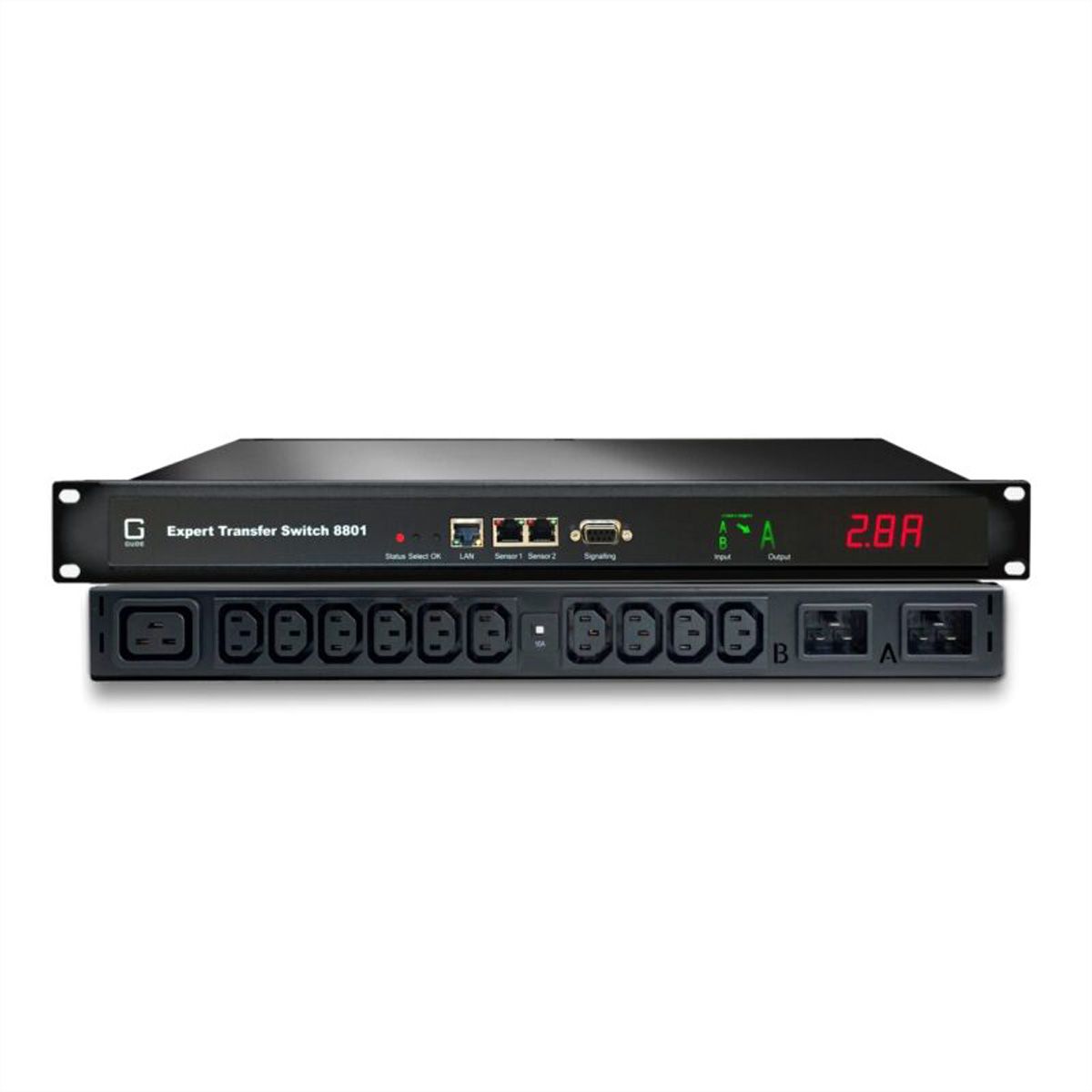

Beim Expert Transfer Switch 8801-1 handelt es sich um einen Automatischen Transferschalter (ATS) zur Umschaltung auf eine alternative Stromversorgung. Durch geringe Umschaltzeiten, insbesondere auch bei Phasenversatz, werden die angeschlossenen Verbraucher vor Ausfallzeiten geschützt. Automatische Rückschaltung auf die wiedergekehrte Stromversorgung möglich. Der Expert Transfer Switch 8801-1, eine Höheneinheit im Rack, lässt sich über zwei IEC C20-Netzanschlüsse speisen und ermöglicht die Vesorgung von bis zu sechs Verbrauchern mit IEC C13-Anschluss (10 A) und einen Verbraucher mit IEC C19-Anschluss (16 A). Eine manuelle Umschaltung per Knopfdruck, SNMP, Telnet oder Webinterface erlaubt Wartungsarbeiten an einer Zuleitung.

Bietet Energie- und Differenzstrommessung; gut ablesbare LED-Displays einen schnellen Überblick über den Schaltzustand und die Messwerte des Geräts. Über zwei Sensoranschlüsse können mit optional erhältlichen Sensoren Umgebungstemperatur und Luftfeuchtigkeit überwacht werden. Der Expert Transfer Switch 8801-1 Nachrichten per E-Mail, Syslog und SNMP Traps in Abhängigkeit von eingestellten Schwellenwerten der Energie-, Temperatur- oder Feuchtigkeitsmessung.

Leistungsmerkmale

• Automatische Umschaltung auf alternative Stromversorgung B bei Ausfall der Stromversorgung A
• Umschaltung auch bei Phasenversatz
• Bei Wiederkehr der Stromversorgung A automatische Rückschaltung möglich
• Umschaltzeit bei Phasengleichheit: mit Knopfdruck: ≤ 7 ms, mit Automatik: ≤ 15 ms
• Umschaltzeit bei Phasenversatz: mit Knopfdruck: ≤ 10 ms, mit Automatik: ≤ 18 ms
• LED-Display zur Darstellung des Status der Stromversorgung einschließlich Anzeige Phasenversatz
• Messung von Strom, Spannung, Phasenwinkel, Leistungsfaktor, Frequenz, Wirk-, Schein- und Blindleistung
• 2 Energiezähler, ein Zähler zählt dauerhaft, der andere Zähler ist rücksetzbar
• Differenzstrommessung Typ A
• Gut ablesbares LED-Display zur Anzeige von Gesamtstrom, IP-Adresse, Sensorwerten und Fehlermeldungen
• Erzeugung von Nachrichten per E-Mail, Syslog und SNMP Traps in Abhängigkeit von eingestellten Schwellenwerten der Energie-, Temperatur- oder Feuchtigkeitsmessung
• 2 Anschlüsse für optionale Sensoren zur Umgebungsüberwachung (Temperatur und Luftfeuchtigkeit)
• Geringer Eigenverbrauch
• Entwickelt und produziert in Deutschland

Netzwerk

• Dynamische Vergabe einer IP-Adresse durch DHCP oder manuelle Vergabe einer festen IP-Adresse
• IPv6-ready
• Firmware-Update über Ethernet im laufenden Betrieb (ohne Neustart des Gerätes oder der Ausgänge)
• SNMP Get/Traps (SNMPv1, v2c, v3)
• Syslog-Unterstützung
• E-Mail-Unterstützung (SSL, STARTTLS)
• TLS 1.0, 1.1, 1.2
• Zugriffsschutz durch IP-Zugriffskontrolle
• Secure Login über SSL
• Konfiguration und Steuerung über Telnet möglich
• Einfache und flexible Konfiguration über Webbrowser, Windows- oder Linux-Programm
• 10/100 Mbit/s

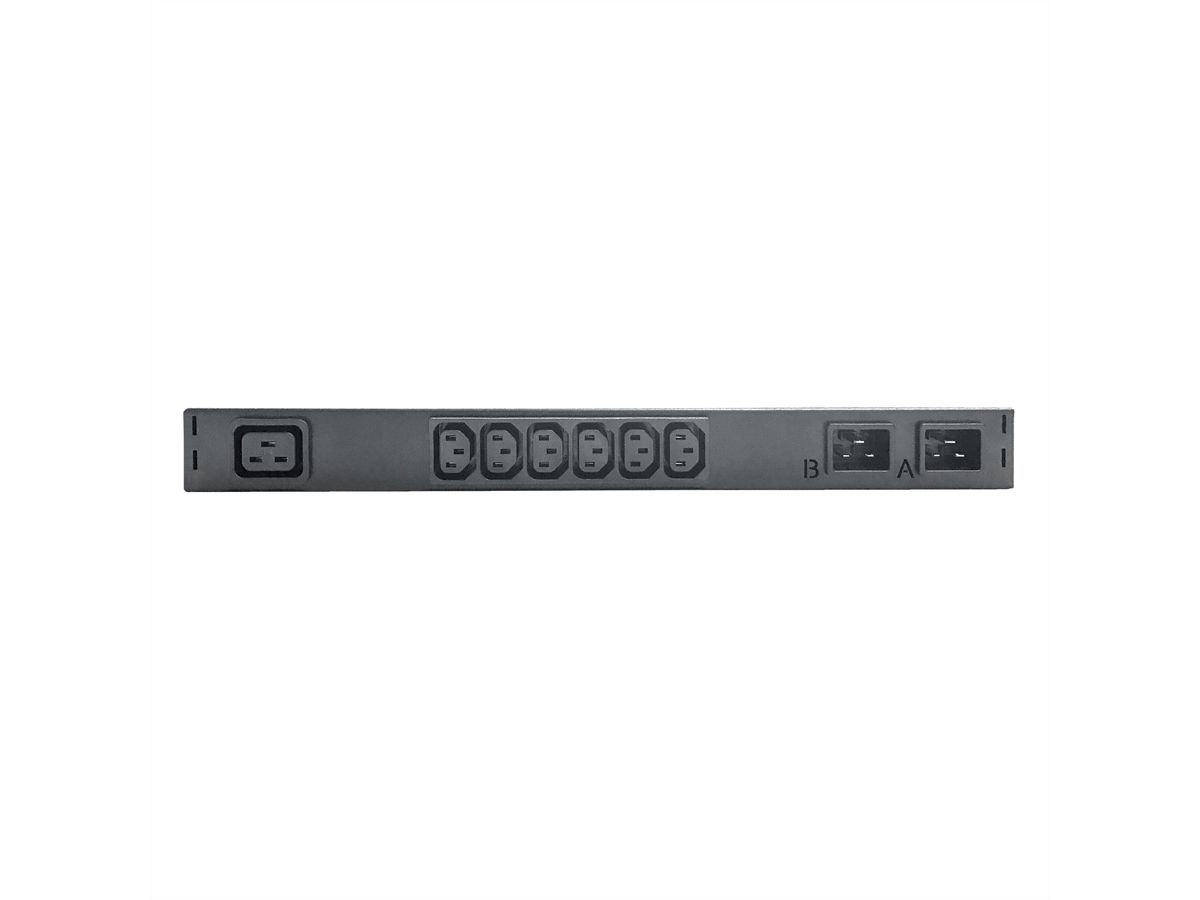

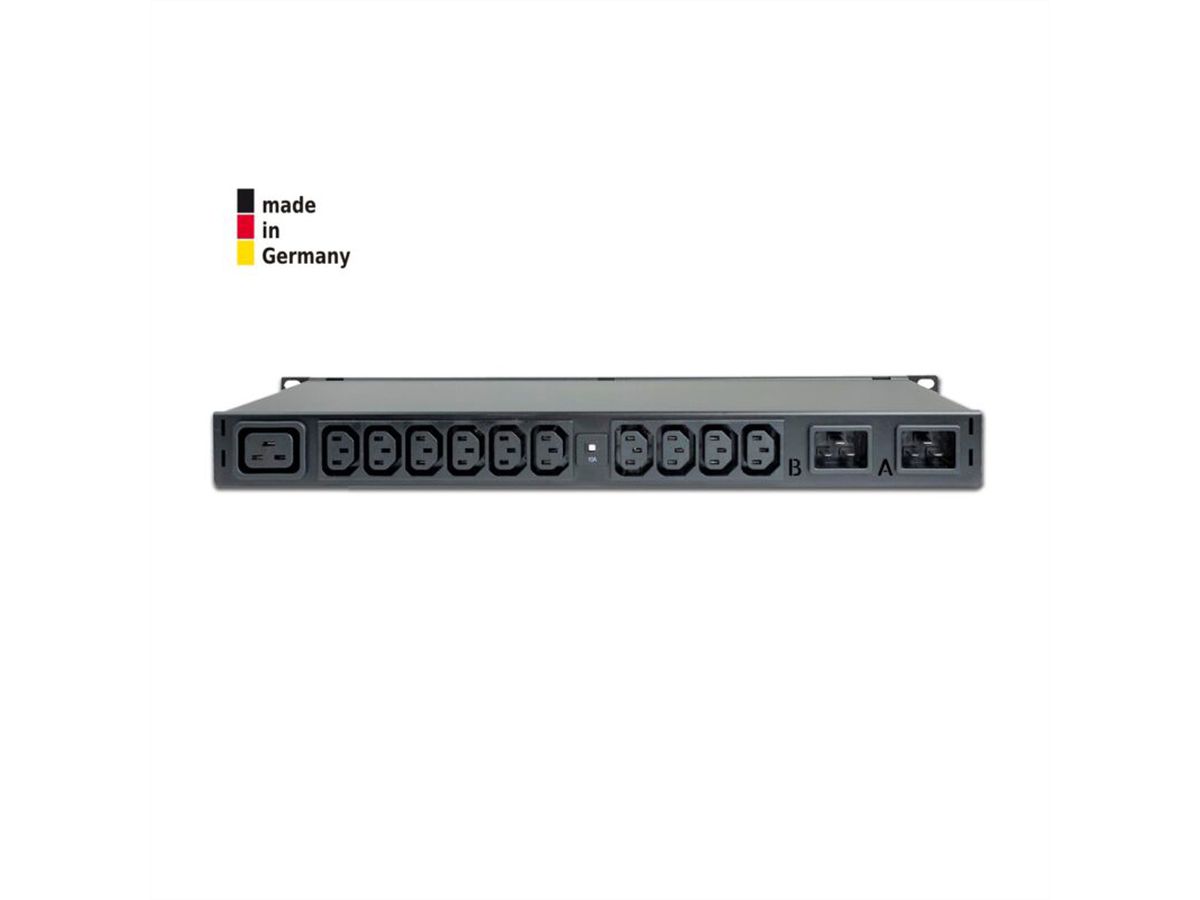

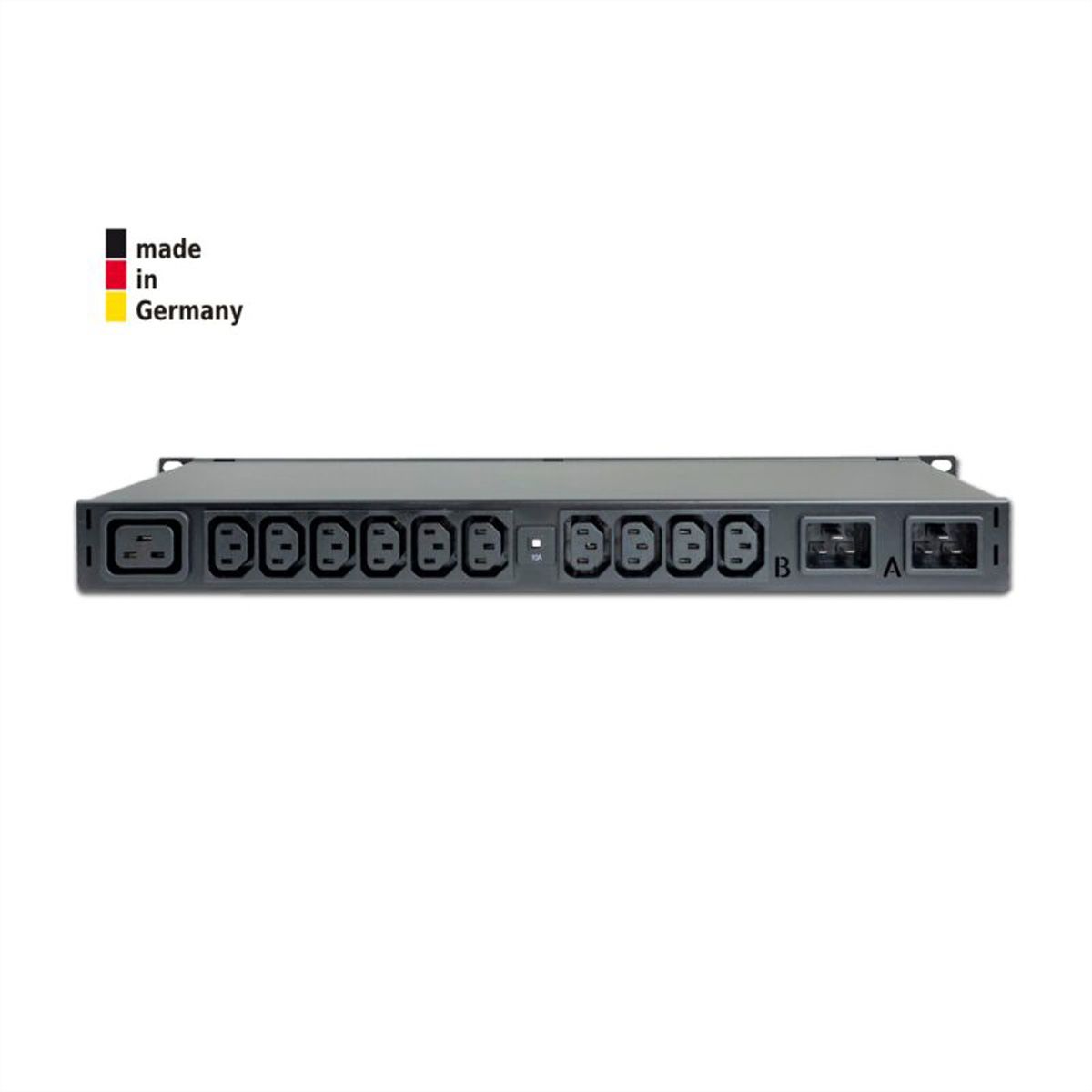

• 2 Netzanschlüsse (IEC C20, max. 16 A)
• 6 Lastausgänge (IEC C13, max. 10 A)
• 1 Lastausgang (IEC C19, max. 16 A)
• Netzwerkanschluss RJ45 (10/100 Mbit/s)
• Galvanisch getrennter Signalausgang (Sub-D 9-polig)
• 2 Sensoreingänge (RJ45) für optionale Sensoren
