Beschreibung

Stellt vier serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

Die EX-46024 PCIe I/O Karte stellt vier serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

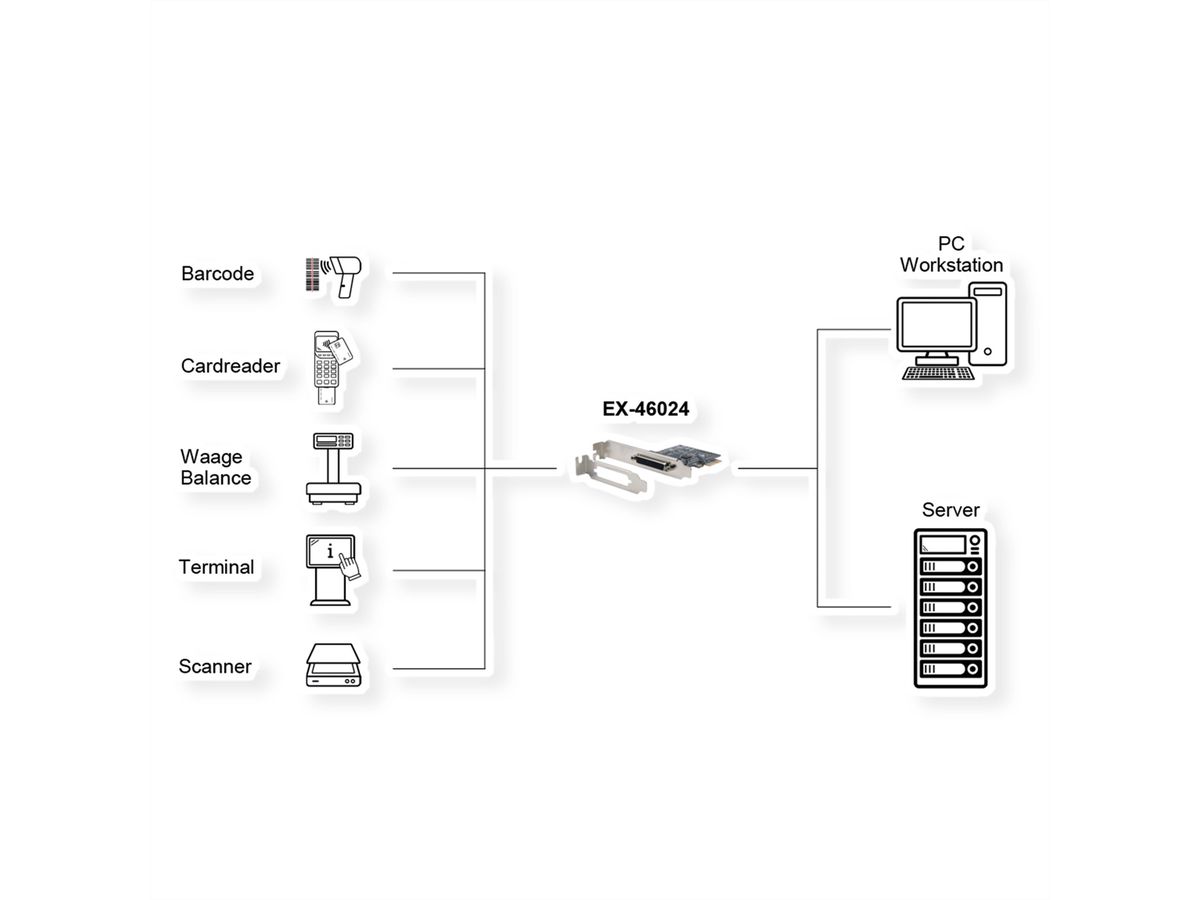

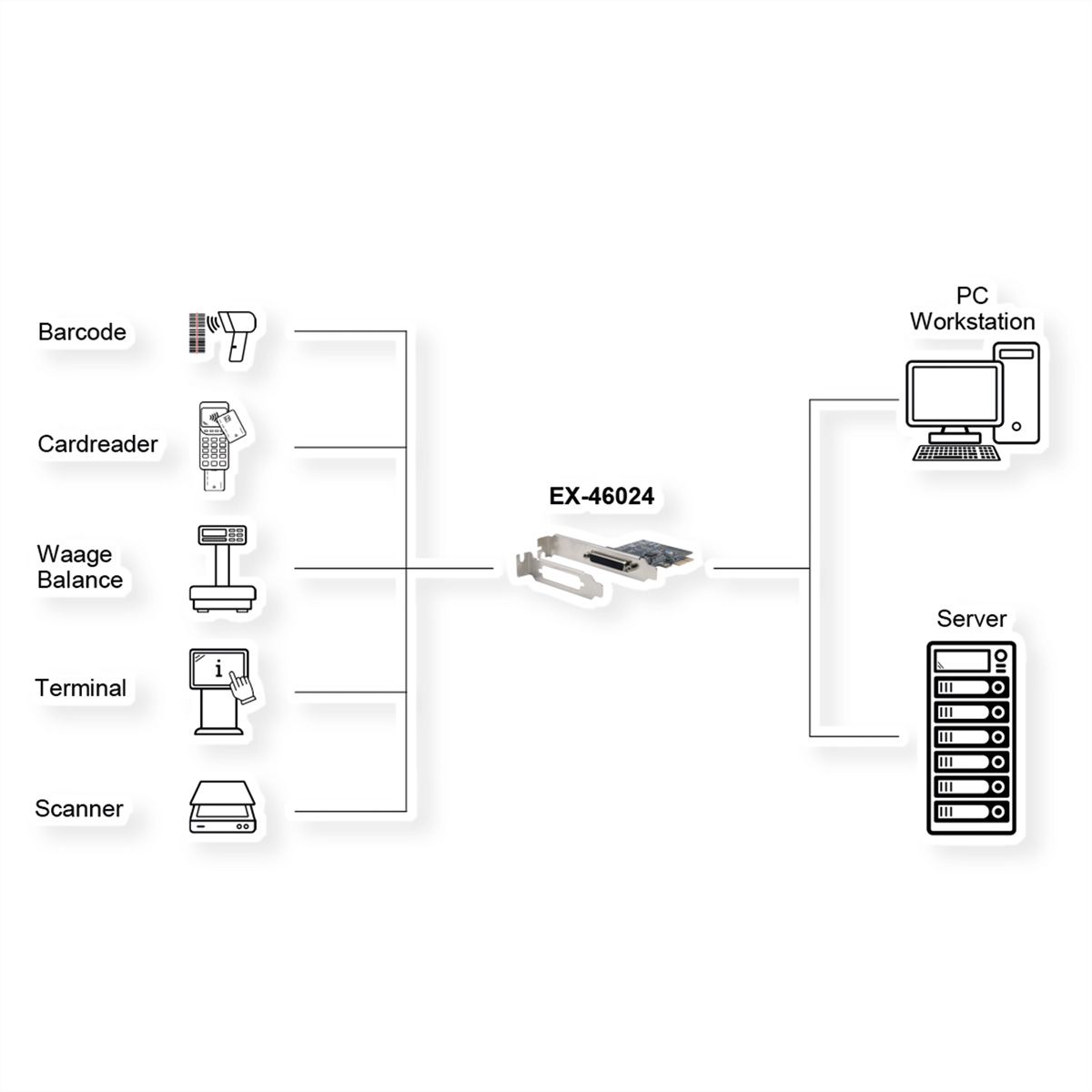

Sie wurde entwickelt um vier weitere serielle Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern.

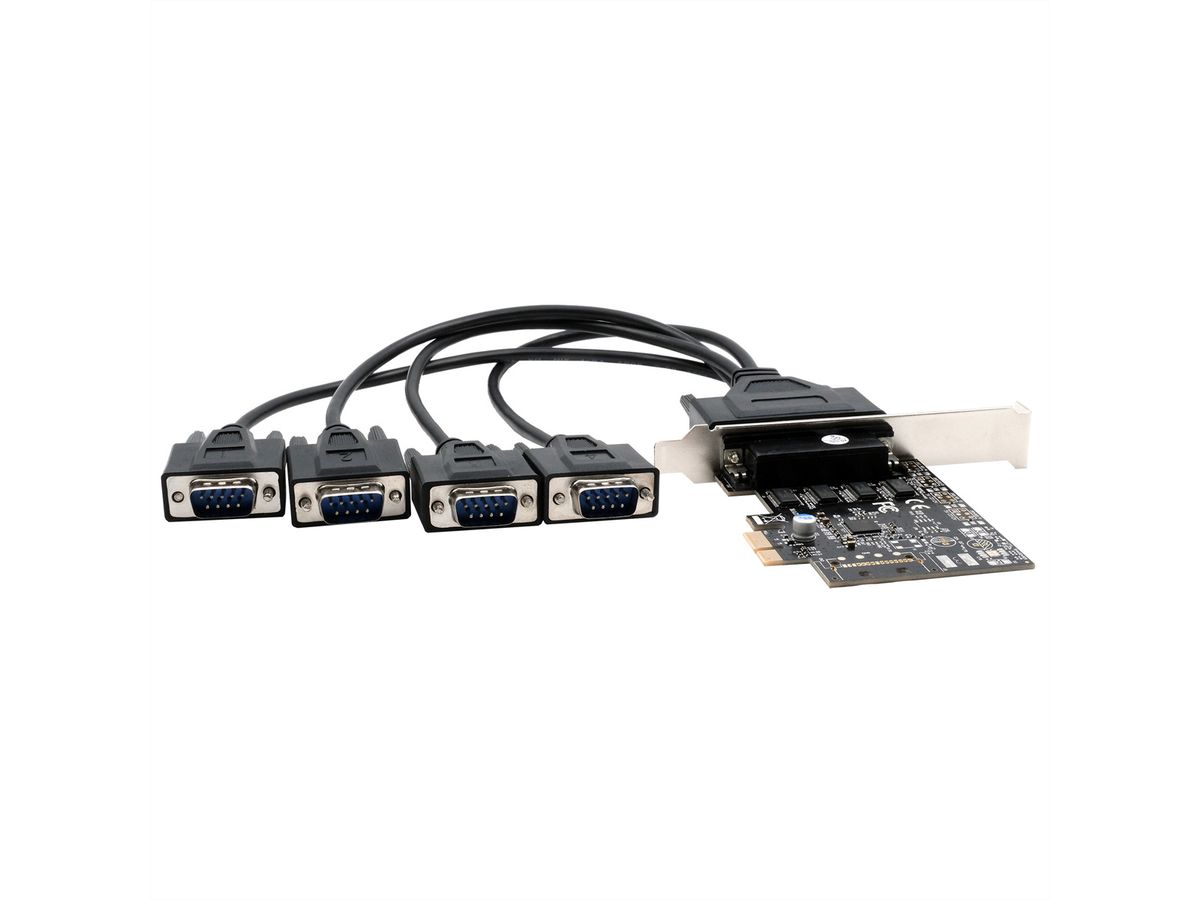

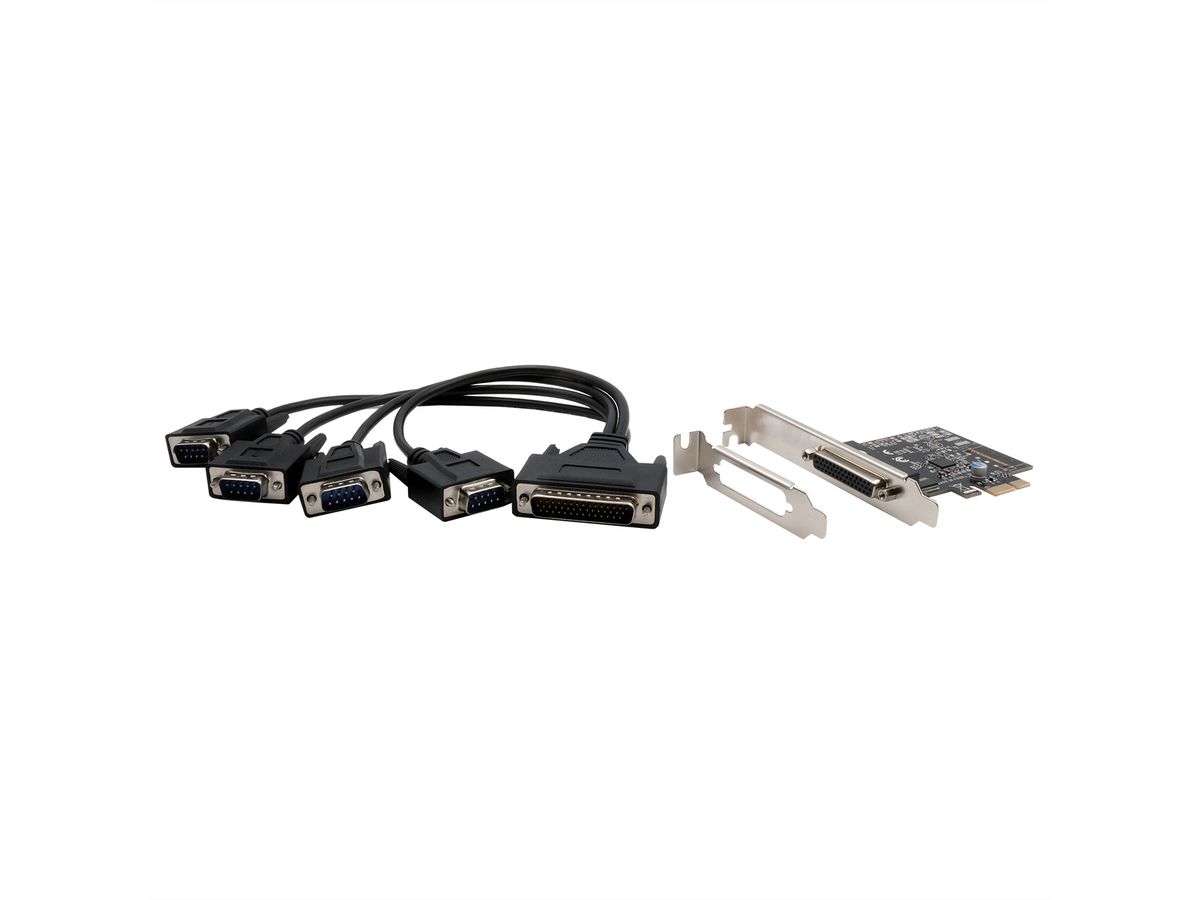

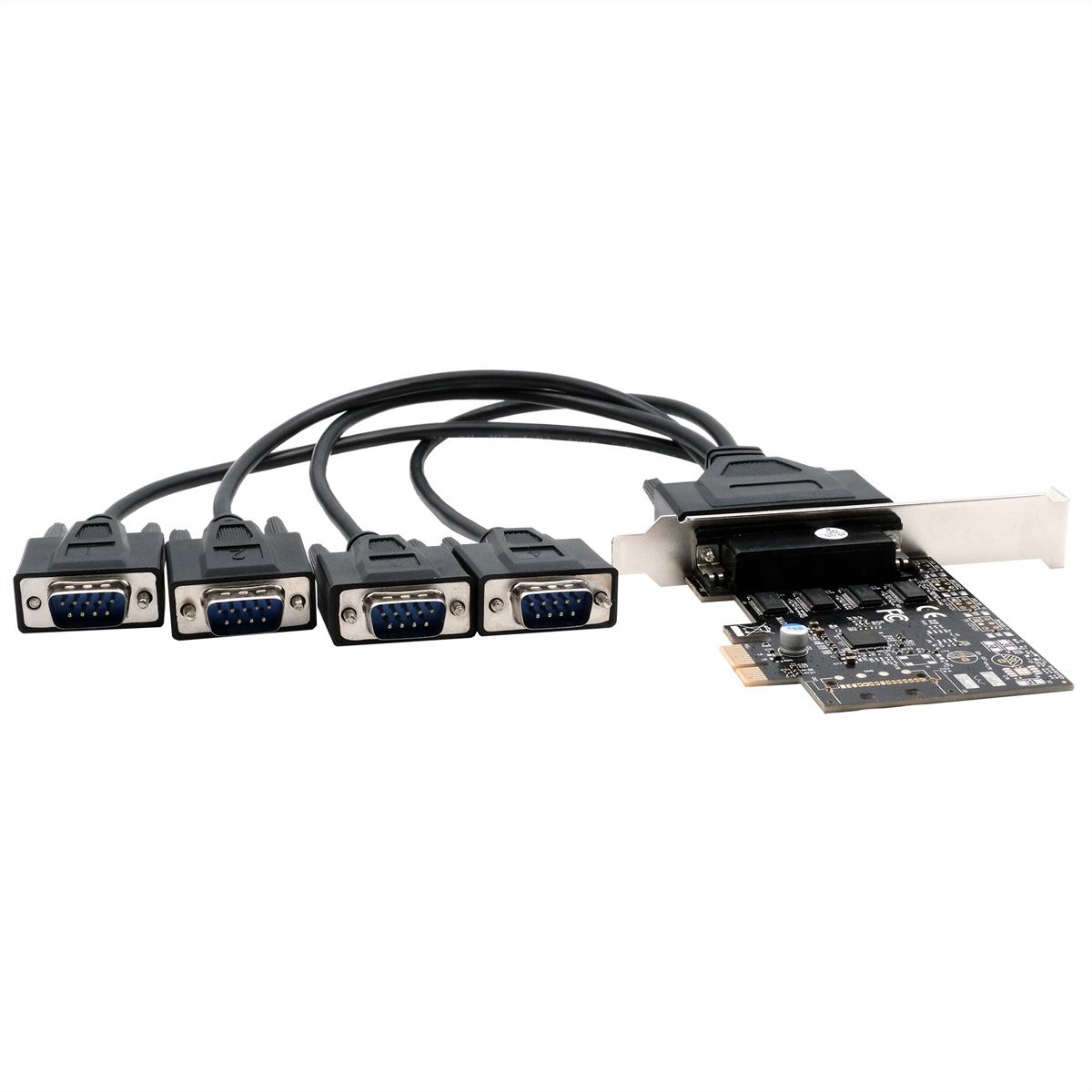

Die vier 9-Pin-Anschlüsse werden über ein Octopus-Kabel verbunden. Dadurch wird nur der Platz eines Slot Blechs benötigt.

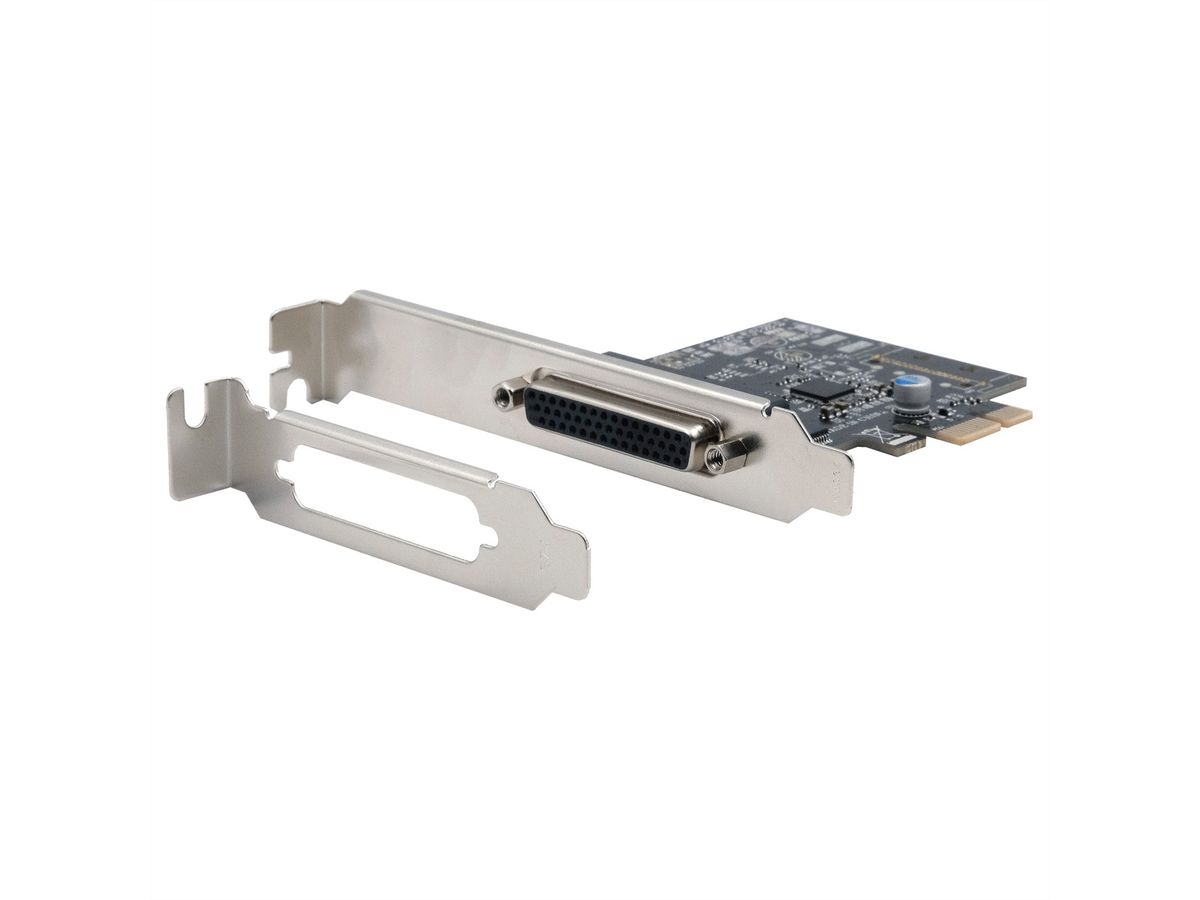

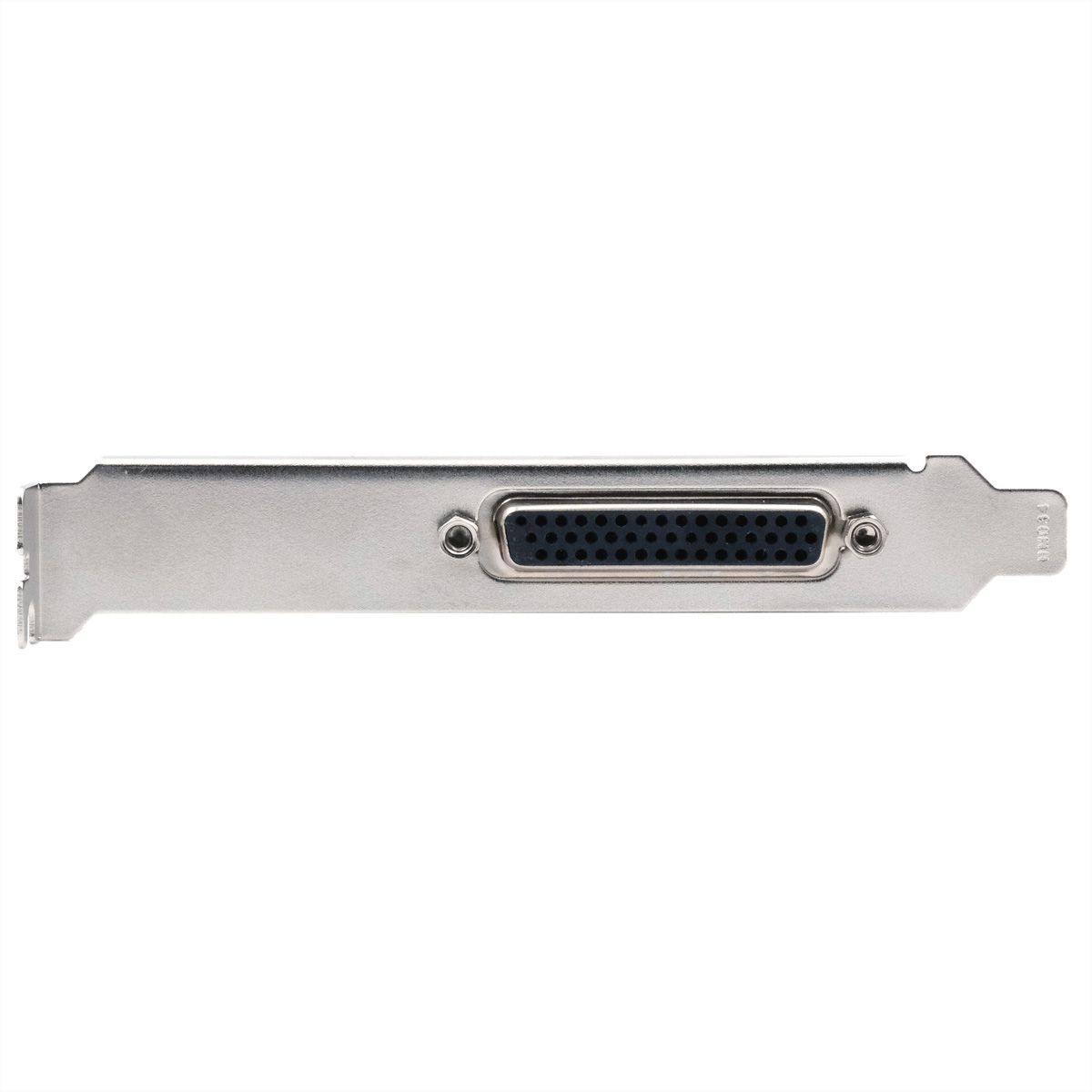

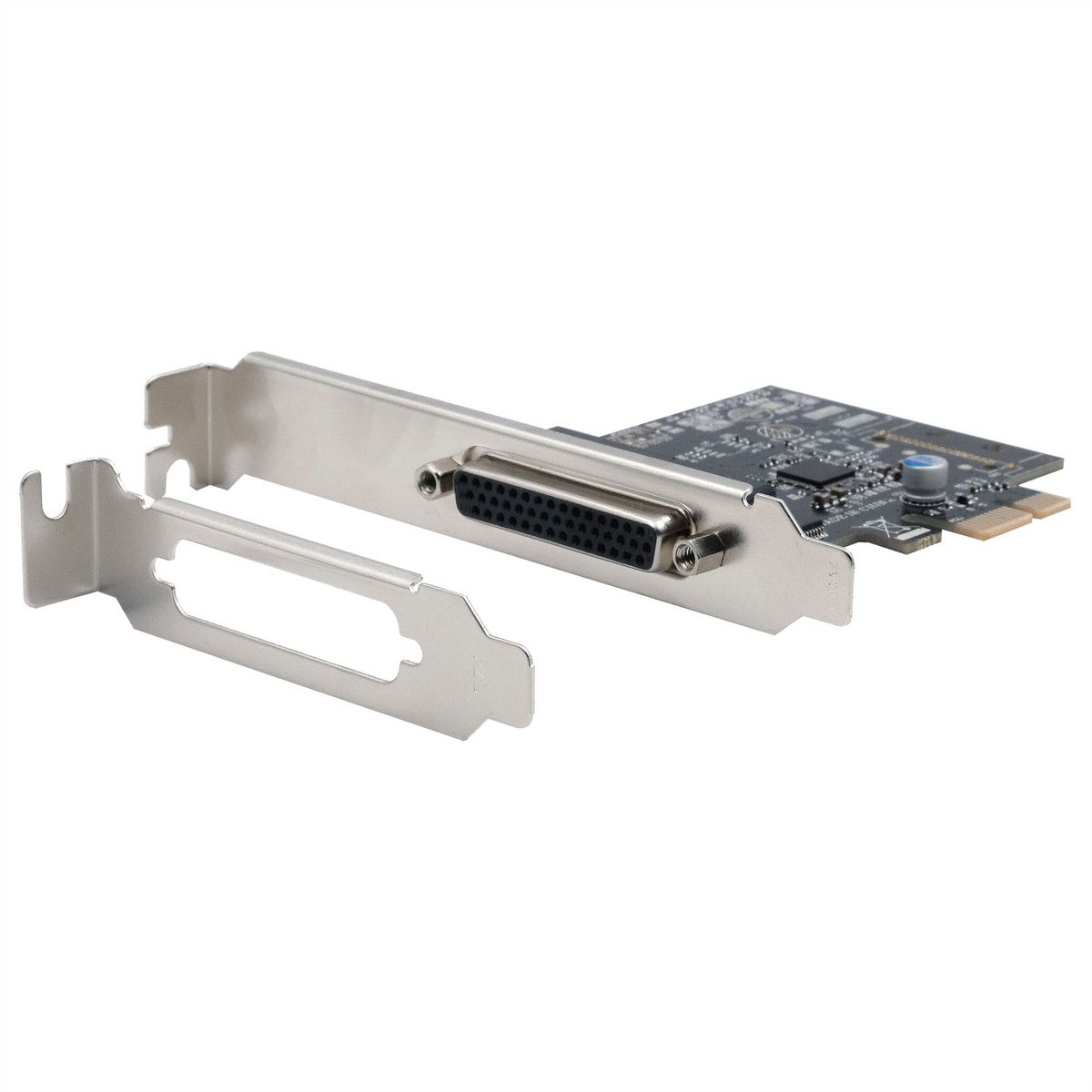

Mit der EX-46024 wird ein Low Profile Bügel für schmale Computer Gehäuse bis 8 cm Bauhöhe mitgeliefert.

• RS-232 V.24 Schnittstelle
• FIFO Buffer 16C550 mit 256Bytes
• I/O Adressen und Interrupt werden vom Betriebssystem vergeben
• PCIe Schnittstelle kompatibel mit 2.0 Gen1 Spezifikationen
• Daten Bits 5, 6, 7 und 8
• Stop Bits 1, 1.5 und 2
• Parity: none, even, odd, space und mark
• RS-232 Signale TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

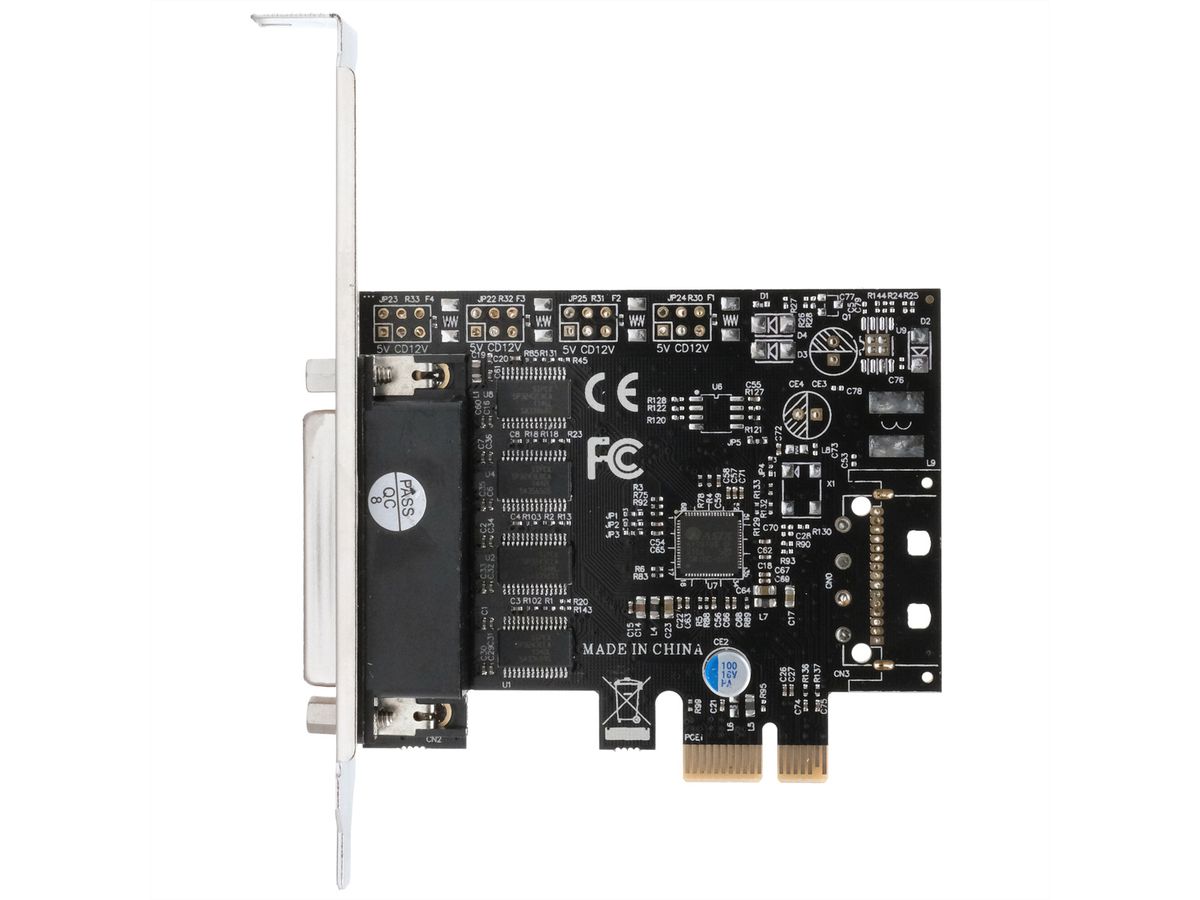

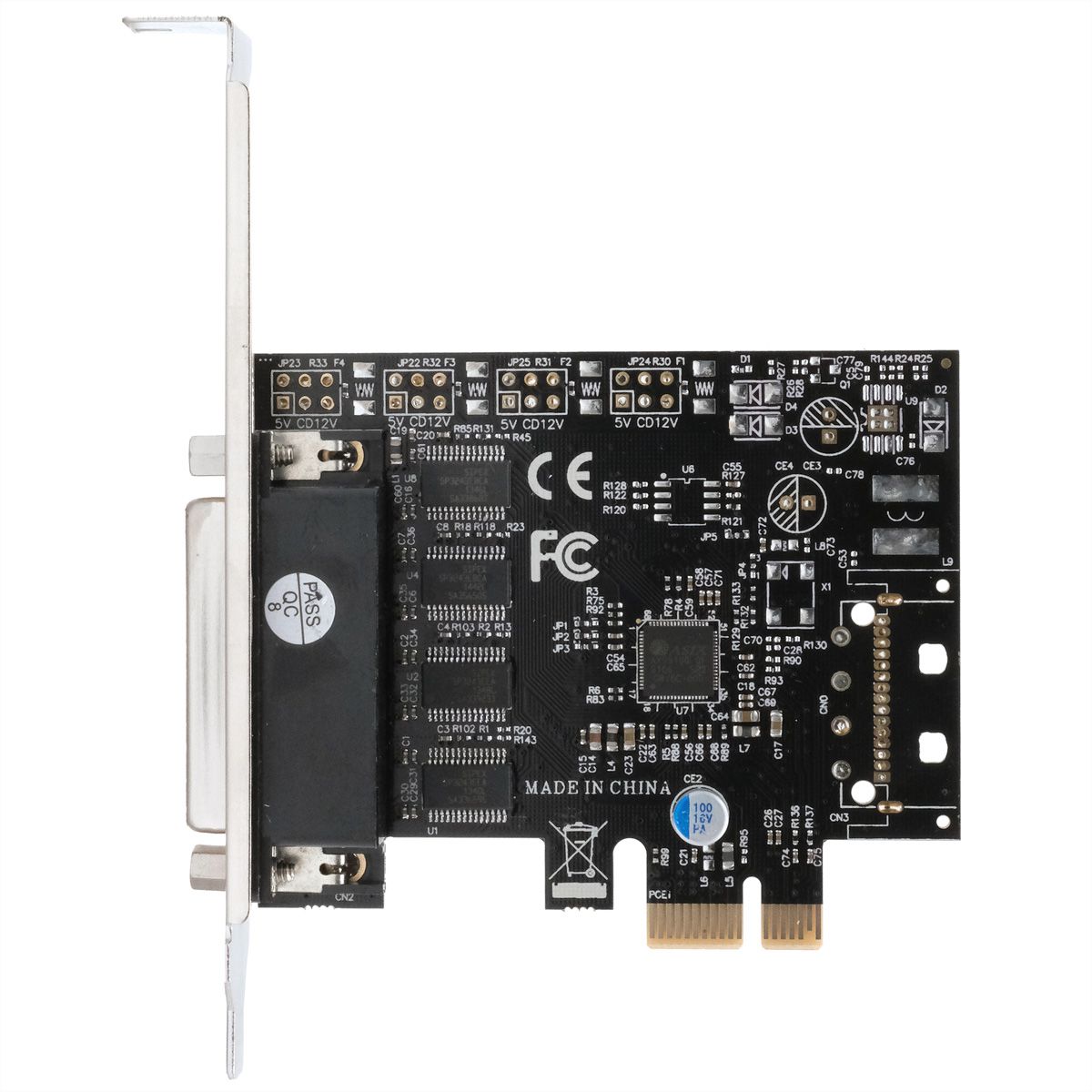

• Chip-Set: ASIX AX99100

Spezifikationen

Hersteller	EXSYS
Produktgruppe	Schnittstellenkarten
Produkttyp	PCI-Express-Adapterkarte

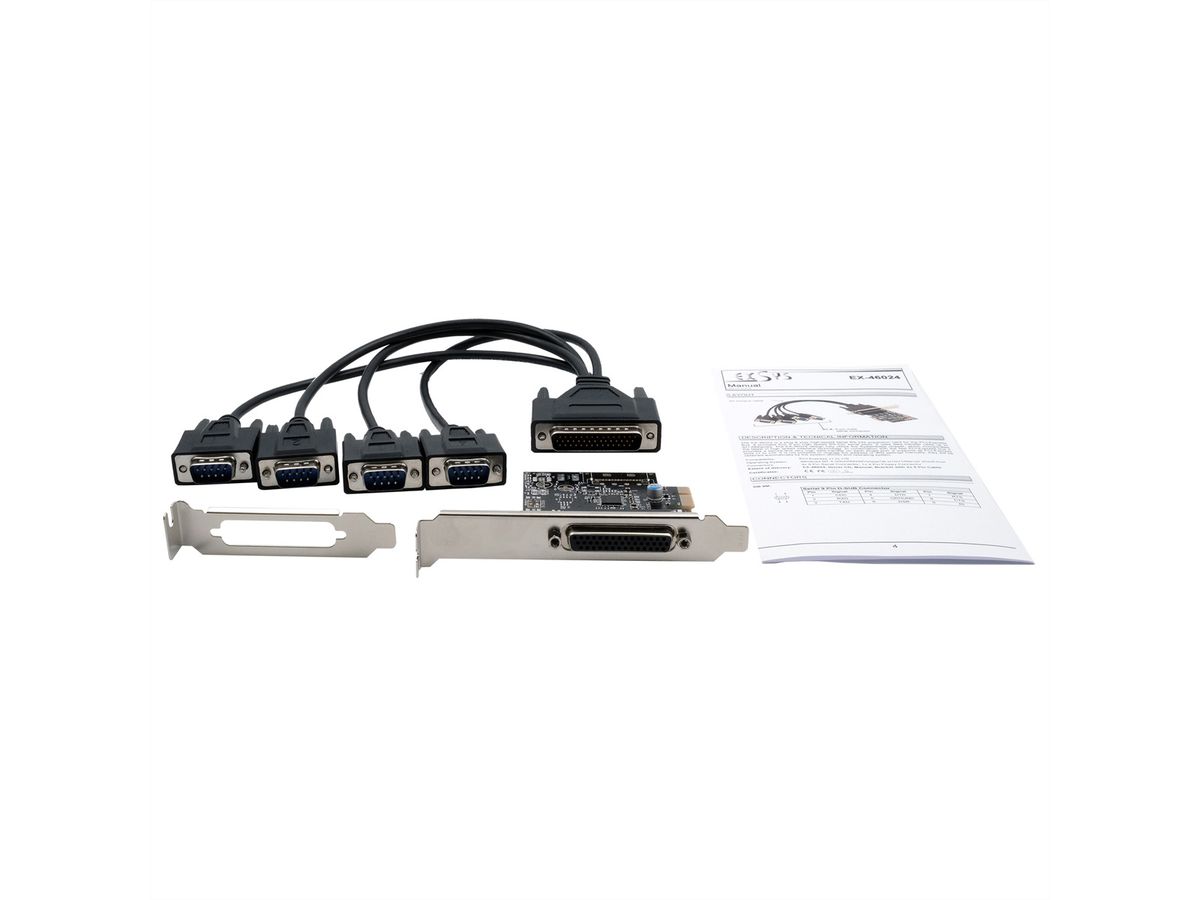

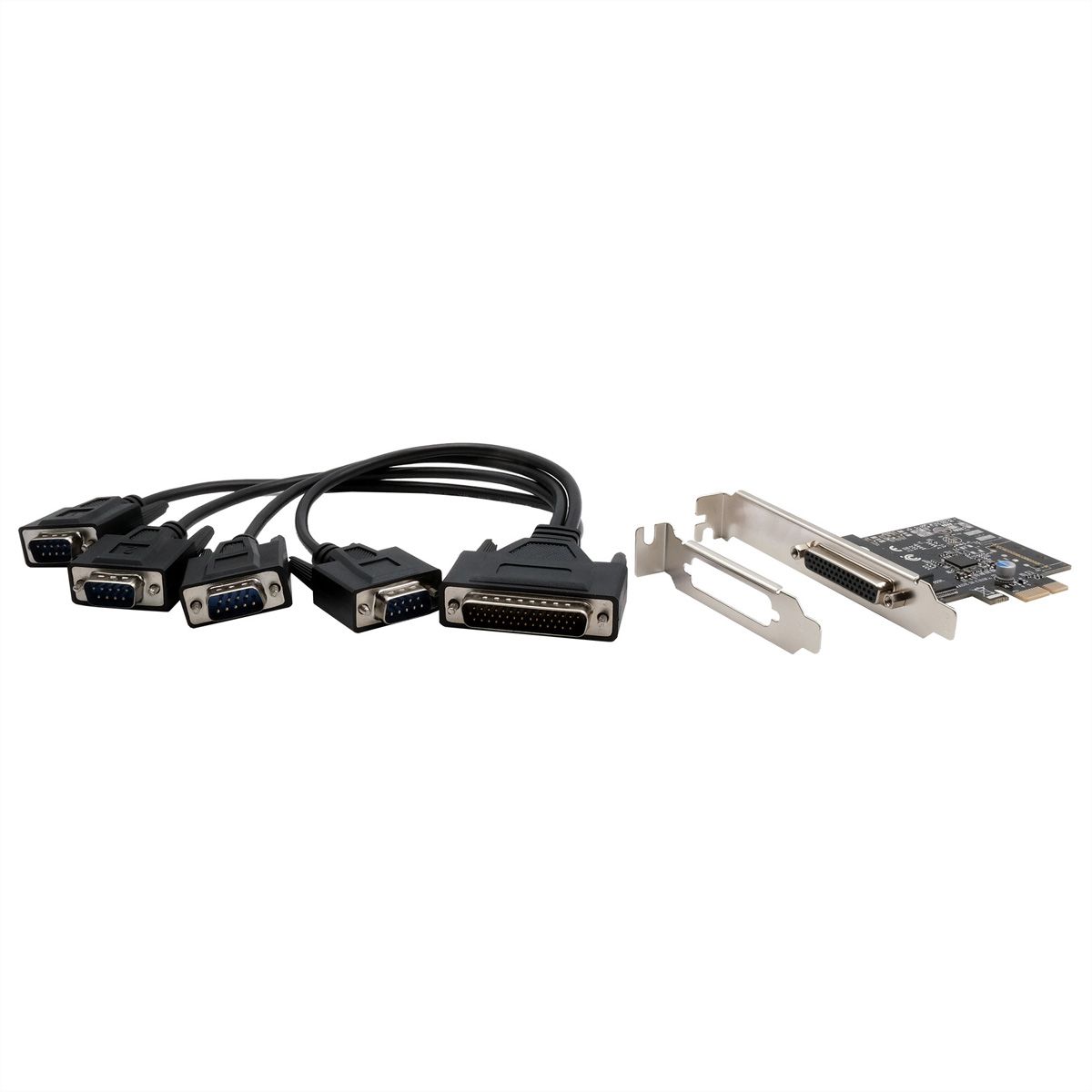

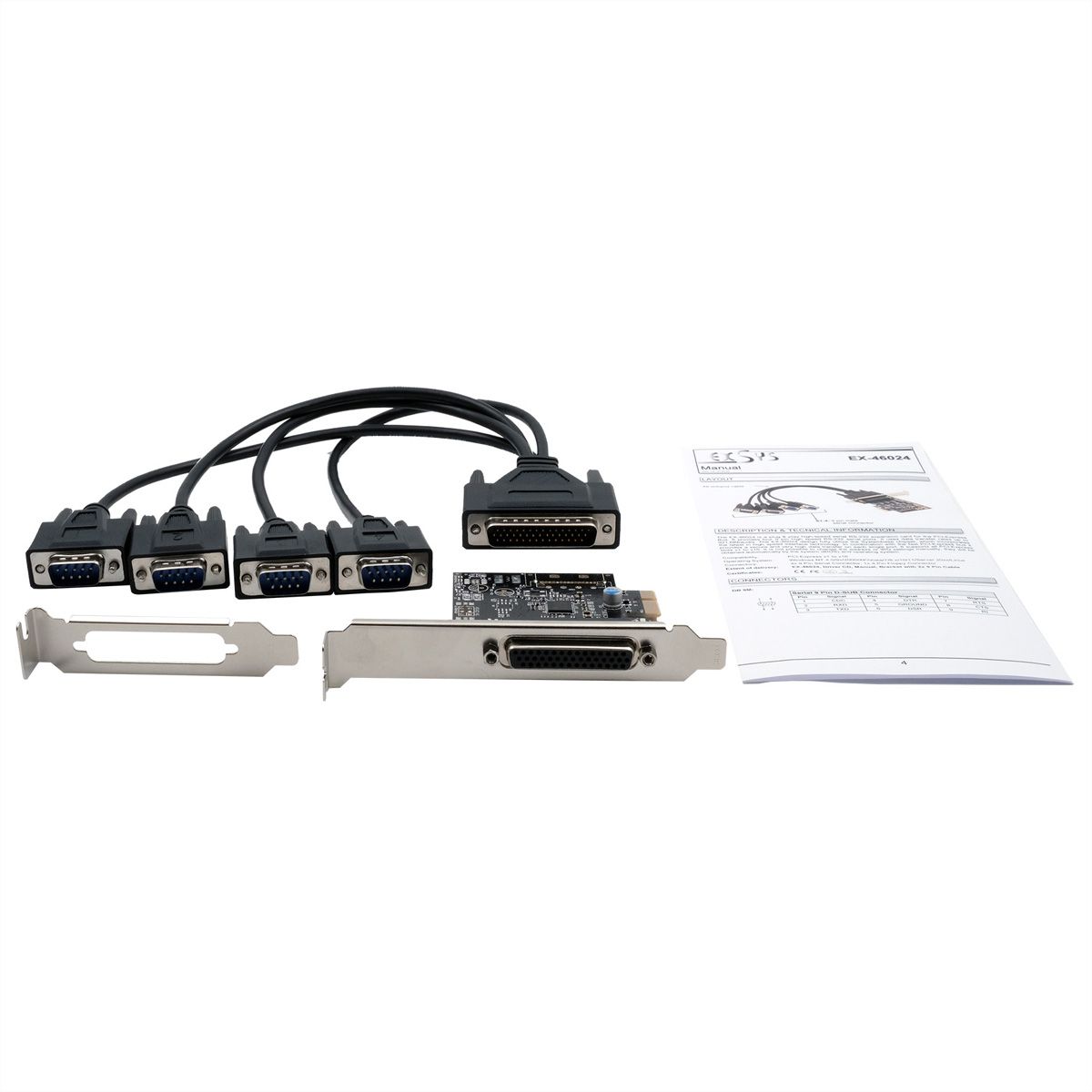

Lieferumfang	EX-46024, Octopus-Kabe, Low Profile Bügel, Handbuch
Bus-System	PCI Express
Schnittstellen	4x 9-Pin serielle RS-232 Stecker
RS-232 Schnittstelle	ja
Spannungsversorgung	3.3V über PCIe Slot
Datentransfer-Rate	300Baud bis 921.6KBaud
Chipsatz	ASIX AX99100
Betriebssysteme	WinXP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux
Anschlüsse	4 x 9 Pin D-SUB Seriell Stecker
Bauhöhe	Low Profile
Installationsanleitung / Handbuch	ja
Höhe	69 mm
Breite	81 mm
Gewicht	380 g
Verpackungshöhe	70 mm
Verpackungsbreite	170 mm
Verpackungstiefe	250 mm
Paketgewicht	0.422 kg

Downloads

Hersteller-Datenblatt - Deutsch (1,3 MB)

Download

Hersteller-Datenblatt - English (1,3 MB)

Download
