DRAKA UC300 HS24 SF/UTP H AWG 24 grau, 1000 m
Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 21054023 |
|---|---|
| Marke / Hersteller | Draka Holding |
| Herst.-Art.-Nr. | 1000536-01000DW |
| EAN | 8717511213714 |
| Paketgewicht | 40 kg |
:strip_icc():strip_exif()/bilder/icons/icon_rj45_cat5e.png){kind=icon}
|
|
:strip_icc():strip_exif()/logos/draka-holding.png "Draka Holding")
Beschreibung

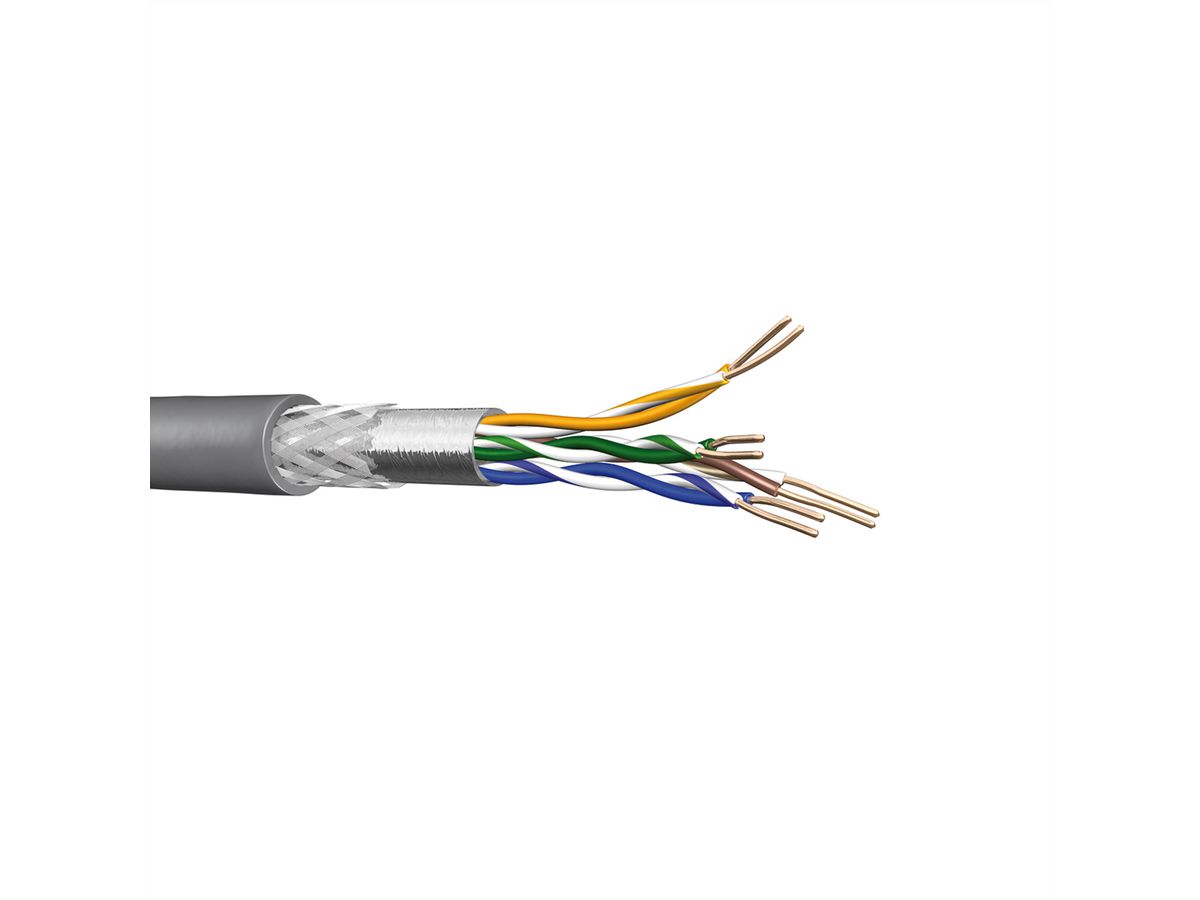

DRAKA UC300 HS24 SF/UTP H AWG 24 grau, 1000 m, Datenkabel für Kat.5e Verkabelungen
- Aufbau
Isolierung: Polyethylen, Ø 0,95 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare zur Seele
Gesamtschirm: Aluminium-beschichtete Kunststoff-Verbundfolie und Kupfergeflecht, verzinnt (Bedeckung ca. 40%)
Schutzmantel: FRNC, grau RAL 7032
- Elektrische Eigenschaften bei 20°C±5°C
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 2000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 48 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 67 %
Signallaufzeit <= 535 ns/100m
Laufzeitunterschied <= 20 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 20 mOhm/m
Kopplungswiderstand bei 10 MHz <= 20 mOhm/m
Kopplungswiderstand bei 30 MHz <= 30 mOhm/m
Kopplungswiderstand bei 100 MHz <= 60 mOhm/m
Spezifikationen
| Hersteller | Draka Holding |
|---|---|
| Produktgruppe | Twisted Pair Kabel |
| Produkttyp | Installationskabel |
| Farbe | grau |
| Länge | 1000 m |
| Inhalt | 1000 m |
| Schirmungstyp | SF/UTP |
| Übertragungsqualität | Cat5e / Class D |
| Impedanz | 100 Ohm |
| Anzahl Adern | 8 |
| Aderquerschnitt (AWG) | AWG 24 |
| Aderntyp | Massivdraht |
| Biegeradius | min. 50 mm bei Zugbelastung |
| Aussen-Ø Kabel | 6,4 mm |
| Kabel LSOH | ja |
| Material Aussenmantel Kabel | FRNC |
| Technische Besonderheiten | Skew bei 100 MHz (Richtwert): 20 ns/100m |
| Brandschutzklasse | Eca |
| Verpackungshöhe | 450 mm |
| Verpackungsbreite | 400 mm |
| Verpackungstiefe | 400 mm |
| Paketgewicht | 40 kg |
